SOLIDWORKS 軟件提供了大量的建模功能，如果工程師能靈活使用這些功能，就可以繪制得到各式各樣的模型，我們嘗試使用 SOLIDWORKS 繪制高爾夫球模型，如下圖所示。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖1


1. 通過觀察并分析， 高爾夫球是一個典型的回轉體類模型，基本體是球體，可以通過繪制半圓草圖并使用實體命令中的 “旋轉”就可以輕松得到。
用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖2

2. 該模型的最困難部分是球體上的 “凹坑”，通過分析，可以通過繪制截面草圖并使用實體命令中的“旋轉切除”得到。
用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖3

3.完成以上操作后會得到一個半圓形球體，球體上面有1個凹坑。
用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖4

4.使用前視基準面和上視基準面創建一個基準軸。
用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖5


5.以創建的基準軸為陣列方向，凹坑為特征進行圓周陣列，創建第二個凹坑。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖6


6.用同樣的方法，依次創建第三個，第四個...凹坑。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖7

7.以基準軸2為旋轉方向，凹坑為特征進行圓周陣列，創建第一圈凹坑。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖8


8.用同樣的方法，創建第二圈凹坑。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖9


9.用同樣的方法，依次創建第三圈，第四圈...凹坑。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖10

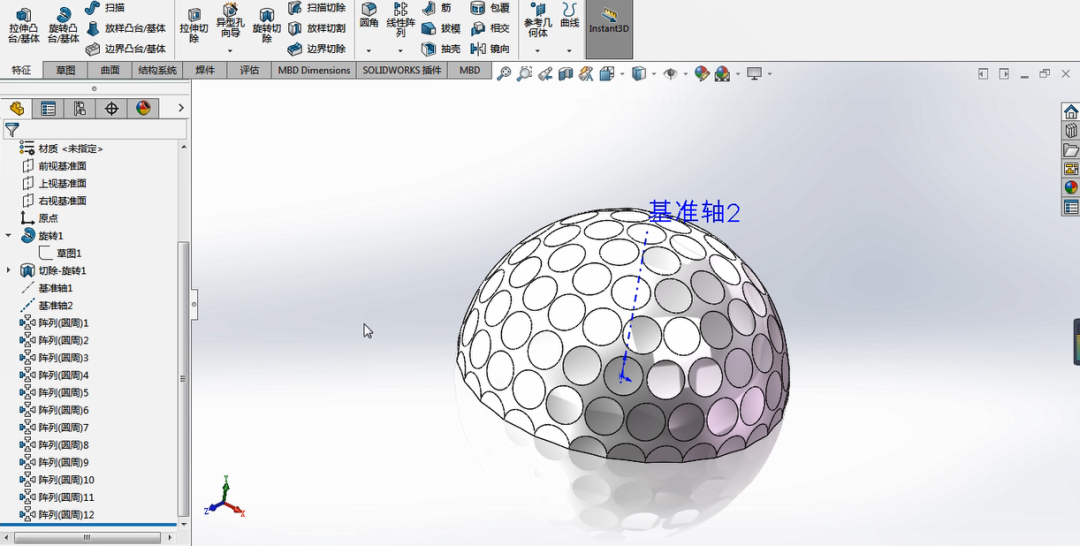

10.使用鏡像命令，得到完整的高爾夫球。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖11


11.為了讓高爾夫球更逼真，對凹坑邊緣進行圓角。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖12


12.使用圓角命令，一次全部完成圓角創建。

用 SOLIDWORKS 畫個高爾夫球，看似簡單的建模卻大有學問 | 操作視頻的圖13


詳細操作說明及注意事項點擊如下視頻學習吧！
