Orcad輸出網表出現“Pin  number  missing”的錯誤，應該怎么處理呢？

答：在使用Orcad軟件輸出Allegro第一方網表，出現如下錯誤：

#1 ERROR(ORCAP-36022): Pin number missing from Pin "1" of Package TEST , P3: SCHEMATIC1, 05.RC5T620-System Power (15.60, 8.00). All pins should be numbered.

解決的辦法如下所示：

第一步，找到管腳缺失的器件P3，然后選中P3這個器件，點擊右鍵，選擇Edit Part屬性，進行元器件封裝屬性的編輯，如圖3-80所示；



圖3-80  設編輯器件封裝示意圖

第二步，進入到器件封裝屬性編輯界面以后，雙擊器件管腳，如圖3-81所示，可以看到此測試點沒有填寫Number，所以會報錯，我們對照規格書，將正確的Pin Number填上，如圖3-82所示；

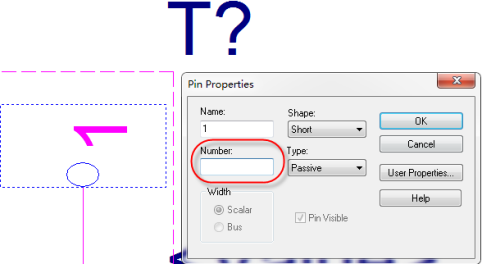

圖3-81  器件管腳編號缺失示意圖

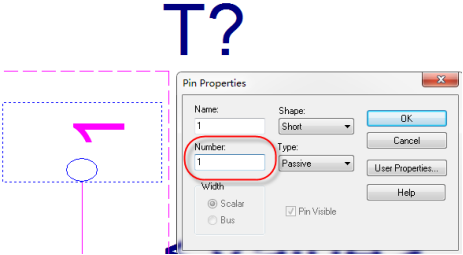

圖3-82  將器件管腳編號補齊示意圖

第三步，關閉掉封裝編輯界面，在彈出的界面中選擇Update All，則原理圖中所有使用這個原理圖封裝的器件就都全部更新，這個器件的Pin  number  missing問題就得以解決了。

|本文凡億教育原創技術文章，轉載請注明來源
