1 引言

FLAC/Slope是FLAC的簡化版本，專門用于進行邊坡穩定性分析的安全系數計算。這個程序使用了簡化的FLAC圖形用戶界面進行操作，可以快速分析巖土邊坡的穩定性。傳統的邊坡穩定性分析使用極限平衡方法來確定安全系數，在假定的破壞面中選擇安全系數最低的破壞面作為邊坡滑動面，而假定破壞面和搜索方法是一門藝術，在大多數商業性的LEM軟件中(SLIDE, Slope/W, Plaxis LE)，提供了多種方法確定最小安全系數的滑動面，用戶必須結合問題的本質嘗試使用不同的搜索技術作出最后的決定。

相比之下，F(xiàn)LAC/Slope提供了一個耦合的應力/位移、平衡和本構關系的完整解決方案，通過使用強度降低技術(SSR)求解安全系數并且找到臨界滑動面。與極限平衡方法相比，F(xiàn)LAC/Slope需要更長的時間來確定安全系數。不過隨著計算機硬件的提升(更快的CPU處理速度和多核CPU), 多線程版本的FLAC完全可以在合理的時間內給出解答。FLAC/Slope的特點如下：

(1) 破壞面是自然發展的，不需要事先指定一系列試驗滑動面；

(2) 不需要提供人為的條間參數作為輸入；

(3) 如果條件允許，可以自然演變出多個破壞面；

(4) 耦合地模擬結構與巖土體之間的相互作用(如巖石錨桿、土釘或土工合成材料), 而不是簡單地作為等效力；

(5) 同時考慮靜力平衡和運動學機制。

從實踐角度來講，F(xiàn)LAC/Slope并不能完全代替極限平衡法，當遇到一些復雜問題時，通過不同機理程序的驗算和比較，可以增強工程師分析和設計的信心。另一方面，雖然一些基于有限元的巖土工程軟件也內置了SSR方法，例如RS2，Plaxis, GTS, 但是這些軟件使用的求解技術與FLAC/Slope的求解技術不同，F(xiàn)LAC/Slope仍然使用的是FLAC的顯式差分方法。 下面簡要討論FLAC/Slope使用的強度降低過程。

2 FLAC/Slope強度降低過程

FLAC/Slope使用的強度降低技術，其計算原理如下所述。

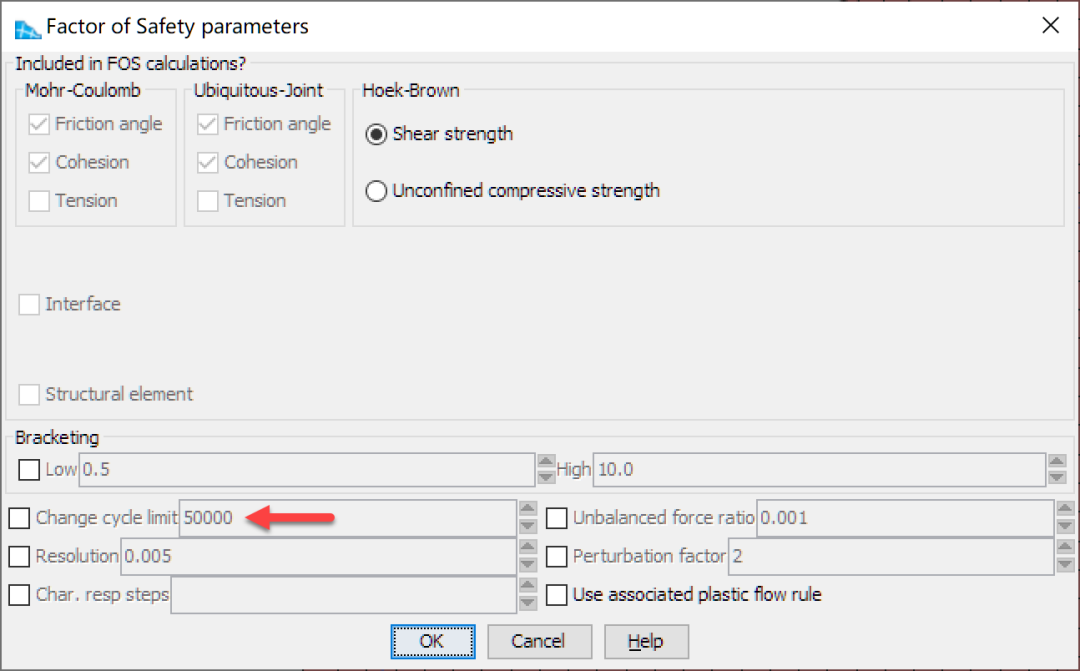

首先，程序計算一個 "特征響應時間"，它是一個具有代表性的時步數Nr，描述了系統的響應時間。當計算開始時，程序內部把材料強度參數(例如對于Mohr-Coulomb材料，參數為內聚力和抗拉強度）設置成一個很大的值，對內應力做一個大的改變(默認情況下，對應力狀態的擾動因子為2), 然后找出系統返回平衡所需的時步。默認情況下，Nr的最大值限制為50,000。如果模型在50,000步內沒有達到平衡，運行將停止，在這種情形下得不出安全系數。發生這種情況得原因一般是材料參數值取得太高，影響了解的收斂時間。可以通過選擇安全系數參數對話框中的'改變循環制(Change cycle limit)'復選框來增加特征響應時步限制。

也可以通過選擇安全系數參數對話框中的'Char. resp steps'手動設置Nr值。另外，可以通過選擇對話框中的擾動因子(Perturbation factor)，指定不同的擾動因子來改變內部應力的初始擾動。大多數情況下，保持程序得默認值即可。

確定了Nr之后，對于一個給定的強度降低系數F，要執行Nr步。如果在Nr步之后，不平衡力比小于 10^-3，那么系統就處于平衡狀態；如果不平衡力比大于10^-3，則再執行Nr個時步，如果不平衡力比小于10^-3則退出循環。將當前Nr步的平均力比值與前Nr步的平均力比值進行比較，如果差值小于10%，系統被認為處于非平衡狀態，循環以新的非平衡狀態F退出。如果上述差值大于10%，Nr步的區塊繼續進行，直到滿足下面其中一個條件為止：(1)差值小于10%; (2)執行了6個這樣的區塊，或者(3)力比小于10-3。

在求解過程中Model cycling顯示框會顯示如下信息：(1) 給定的F值而完成的時步數量占Nr的百分比(Steps); (2) 完成的求解循環數(Stages); (3)目前正在進行的操作(Operation); (4) 當前的F值(Bracket)。

默認情況下，當Bracket中上下限值之差小于0.005時，就會停止求解(這個分辨率Resolution限制可以通過選擇上圖所示對話框中的分辨率來改變)。如果已知安全系數的近似值，例如用SLIDE計算出來的安全系數是1.35，可以在上述對話框中手工設置下限和上限的起始值，這樣能減少運算時間。如果計算出的安全系數落在指定的范圍之外，系統將發出警告信息。也可以通過設置起始下限值等于起始上限值來測試指定的安全系數是否高于或低于實際的安全系數。

3 FLAC/Slope注意事項

當使用FLAC/Slope求解安全系數時，應注意以下條件：

(1) 安全系數的計算，初始應力條件是零應力狀態，只有重力荷載被用來確定Nr。

(2) 安全系數的計算是在小應變計算模式下進行的。

(3) 安全系數的計算默認為非相關的塑性流動，可以在安全系數參數對話框中選擇使用相關塑性流規則，以執行相關塑性流計算。

(4) 不平衡力是作用在FLAC網格點上的凈力。這個力與周圍每個區域施加的力的平均絕對值的比值是不平衡力比。不平衡力比的極限值可以通過使用對話框中的不平衡力比來改變，默認值是0.001。
