基于Adams實現滯回曲線——轉自MSC公眾號

01

背景說明


Adams作為系統級的動力學仿真軟件,對于零部件/總成的處理,通常是將其試驗測得的外特性曲線引入軟件中,以此代表零部件/總成的特性,比如用力-位移曲線表示螺旋彈簧、用力-速度曲線表示雙筒減振器、用輪胎模型(公式)表示輪胎特性等。

但是對于某些零部件/總成,其外特性存在滯回特性,即加載-卸載得到的特性曲線不重合,這種特性大多是因為系統阻尼造成的。

比如,對于鋼板彈簧,由于其片間存在摩擦,使得剛度曲線存在滯回[2]。

基于Adams實現滯回曲線——轉自MSC公眾號的圖1

圖1 多片簧剛度曲線


02

實現方法


零部件/總成不同,滯回曲線的機理及實現便會不同,本篇主要討論三種情況。


 2.1   考慮摩擦力實現滯回曲線


對某些情況出現的滯回曲線,可以比較容易的判斷是由于摩擦力產生的,且摩擦力易于用公式表示。

解決方法:在定義力的時候,定義摩擦力。

如粘滯摩擦:f=k*dz-c*vz。

在驗證模型中,具體輸入: func=10*(dy (marker_5, marker_6))-2*vz (marker_5, marker_6)

如庫侖摩擦:f=k*dz-μ*abs(k*dz)*step(vr, -ε,-1,ε,1),其中step為換向函數,保證摩擦力的方向與運動方向相反。

在驗證模型中具體輸入:func=10*(dy (marker_5, marker_6))-0.2*abs (10*(dy (marker_5, marker_6))) *step (vr (marker_5, marker_6), -15, -1, 15, 1)

基于Adams實現滯回曲線——轉自MSC公眾號的圖2

圖2:驗證模型

基于Adams實現滯回曲線——轉自MSC公眾號的圖3

 圖3 力+粘滯阻尼

 基于Adams實現滯回曲線——轉自MSC公眾號的圖4

 圖4 力+庫侖摩擦

上述方法可用于定義主銷處摩擦力矩、管柱處摩擦力矩;也可以將兩種阻尼結合使用來獲得更加接近實際的滯回曲線。

用戶可通過引入樣條曲線(spline)的方式,定義剛度、摩擦系數等,進一步擴展函數的使用范圍。


 2.2   利用Bouc-Wen模型實現滯回曲線


Bouc-Wen模型在工程上的應用非常廣泛,有很多文獻對其進行研究,主要將其用在模擬滯回曲線在汽車領域可將其應用到減振器曲線,鋼板彈簧剛度曲線等。本節主要說明其公式在Adams中的實現,用到了狀態變量、微分方程等建模元素。

根據參考文獻[3],表達式為

基于Adams實現滯回曲線——轉自MSC公眾號的圖5
引入文獻中的一組參數進行創建。為方便表述,創建變量DV_A=1,DV_alpha,DV_beta,DV_n=1;建立Z_dot=DV_A*varval(y_vel)

-DV_alpha*abs(varval(y_vel))*dif(z_dot) *(abs(dif(z_dot)))**(DV_n-1)

-DV_beta*varval(y_vel)*(abs(dif(z_dot)))**(DV_n)

x為正弦位移激勵,通過上述微分方程,考察z(非線性滯回力)的變化趨勢。

取文獻中的兩組參數進行計算,并與文獻結果進行對比。

基于Adams實現滯回曲線——轉自MSC公眾號的圖6基于Adams實現滯回曲線——轉自MSC公眾號的圖7

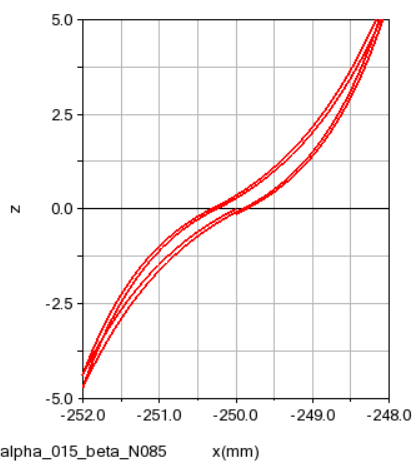

基于Adams實現滯回曲線——轉自MSC公眾號的圖8基于Adams實現滯回曲線——轉自MSC公眾號的圖9

圖5 不同參數下的z-x變化趨勢

(左側為論文截圖,右側為Adams計算結果)


 2.3   引用測試滯回曲線

基于Adams實現滯回曲線——轉自MSC公眾號的圖10

圖6 液壓轉向機壓力-角度曲線

此測試曲線來源于液壓轉向機的輸入軸扭矩-壓力測試結果,常規是將其等效為中間的平均線,與實際存在差異。

解決方案是,將其作為3D樣條曲線(3d spline),自變量1為轉角即橫坐標,自變量2用來判斷是加載還是卸載,對應藍色及黃色曲線。

Step1:統一加載及卸載的橫坐標,創建3d spline;

基于Adams實現滯回曲線——轉自MSC公眾號的圖11

圖7 創建后的3d spline表格

Step2:引用曲線

Akispl(.torque_3dspline.Az,step(.torque_3dspline.Az*.torque_3dspline.Wz,-0.001,-1,0.001,1),Spline_1)

Az表示第一自變量,即角度;

step(Az*Wz,-0.001,-1,0.001,1)為第二變量,即角度與角速度的乘積是負的(<-0.001),則此變量取-1,表示卸載;若乘積是正的(>0.001),則此變量取1,表示加載。

效果如下圖。模型文件torque_3dspline.cmd。

基于Adams實現滯回曲線——轉自MSC公眾號的圖12

圖8 Adams實現測試滯回曲線圖


03

總結


本篇中,如2.1中主銷處添加摩擦、2.3中的曲線引用,側重于實現方法。體現Adams中step函數作為換向及方向判斷的用途。

Bouc-Wen作為常用的表示遲滯的模型,Adams中已有使用(如Ride插件中的general bushing就用到了此方法),本文借助此模型,體現Adams中微分方程的用法,對于模型中的參數辨識及其應用未做細致研究。


04

附件


測試模型包括如下:

考慮摩擦力實現滯回曲線:spring_force_hysteresis.cmd

利用Bouc-Wen模型實現滯回曲線:spring_force_hysteresis.cmd(同上)

引用遲滯曲線:torque_3dspline.cmd


05

參考文獻


[1] “Modeling Hysteresis in Adams”.

[2] “Measuremen and Representation of the Mechanical Properties of Truck Leaf Spring”, P.S. Fancher, SAE, 1980-0905.

[3] “Bouc-Wen滯回系統動力學特性的仿真研究”, 李宏光等, 系統仿真學報, 2004.09.040.
