Orcad輸出網表出現“Duplicate  Pin  Name”的錯誤，應該怎么處理呢？

答：在使用Orcad軟件輸出Allegro第一方網表，出現如下錯誤：

#1 ERROR(ORCAP-36041): Duplicate Pin Name "GND" found on Package LCM0200CE1A0_3 , U22 Pin Number 25: SCHEMATIC1, 23.Camera (129.54, 50.80). Please renumber one of these.

解決的辦法如下所示：

第一步，找到報錯的器件U22，然后選中U22這個器件，點擊右鍵，選擇Edit Part屬性，進行元器件封裝屬性的編輯，如圖3-76所示；

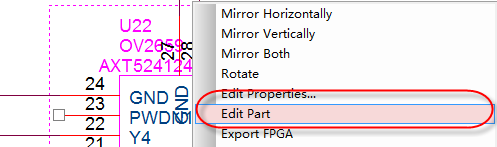

圖3-76  編輯器件封裝屬性示意圖

第二步，進入到封裝器件編輯界面以后，我們可以看到錯誤所標識的就是有幾個管腳的名稱是一致的，都是GND，系統判定這種就是Duplicate Pin Name，所以我們需要將這種修改為不一樣的名稱；

第三步，這種顯而易見是GND網絡，是電源網絡，Orcad系統判定的依據就是除了電源管腳以外的管腳一律不準管腳名稱一致，所以我們將這幾個GND管腳的管腳屬性改為電源屬性即可，雙擊管腳，編輯屬性，將Type改為Power，勾選上Pin Visible，將管腳名稱顯示，如圖3-77所示；

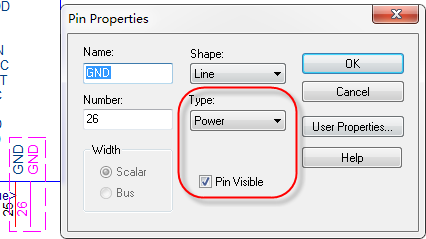

圖3-77  修改電源屬性管腳示意圖

第四步，針對于不是電源屬性的，出現此類報錯的，我們同樣的編輯管腳屬性，在每一個管腳名稱加上1、2、3、4…，依次遞增，來區分管腳名稱，比如NC1、NC2、NC3等；

第五步，將管腳名稱一致的都按上述方法修改完成以后，點擊右鍵關閉封裝編輯頁面，如圖3-78所示，在彈出的界面中選擇Update All，這原理圖中所有使用這個原理圖封裝的器件就都全部更新了，如圖3-79所示，這個Duplicate Pin Name的問題也就解決了。

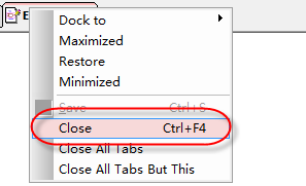

圖3-78  關閉封裝編輯示意圖

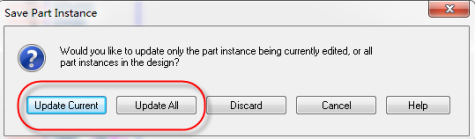

圖3-79  設置更新所有封裝示意圖
