1.施工準備

• 作業條件

1. 土建墻體結構已彈出施工水平線,墻面抹灰及面層巳完工。

2. 電纜橋架及穿樓板的預留洞日已處理好,安裝防火隔板的埋件巳整理好。

3. 安裝電纜橋架所需要的支架等附件巳加工好。

4. 豎井內電氣預埋管路巳整理好。




• 材料要求




1. 電氣豎井內所用的電纜橋架,規格型號要符合設計要求,采用鍍鋅制品,鍍鋅鋼板的厚度在橋架寬度小于400mm時,厚度不小于1.5mm;在400～800mm之間時,厚度不小于2mm;大于800mm時,厚度不小于2.5mm。

2. 電纜橋架應平直,無明顯扭曲,支架應焊接牢固,無顯著變形,下料誤差應在5mm范圍內,切口應無卷邊毛刺。

3. 防火堵料(防火枕)、防火涂料應選用經國家鑒定的定型產品。

4. 豎井內的配電箱應有出廠合格證、生產許可證、“CCC”認證標志和認證證書復印件及試驗記錄。

5. 電線、電纜及附件應選用符合國家現行技術標準的產品,并應有出廠合格證、“CCC”認證標志和認證證書復印件。電線、電纜還應有生產許可證。

6. 電氣豎井中使用的輔助材料:鉆頭、電焊條、氧氣、乙炔氣、調合漆、焊錫、焊劑、橡膠絕緣帶、塑料絕緣帶、黑膠布等。

7. 金屬膨脹螺栓:根據允許拉力和剪力及設備的安裝孔徑確定。

8. 接線端子:根據導線截面及導線根數選用相應規格的接線端子。

9. 鍍鋅材料:鋼板、圓鋼、扁鋼、角鋼、螺栓、螺母、螺絲、墊圈、彈簧墊圈等金屬材料均應采用鍍鋅制品。




• 主要機具




1. 活扳手、老虎鉗、砂輪機、鋼鋸、鋸條、電焊機、套絲機、手動煨管器、液壓煨管器、扁銼、圓銼、半圓銼、壓力案子、電烙鐵、電爐子、錫鍋、噴燈、錫勺等。

2. 兆歐表,高凳等。




   質量要求




質量要求符合《建筑電氣工程施工質量驗收規范》(GB50303-2002)的規定。

項	序	項 目	允許偏差或允許值
主控項目	1	金屬電纜橋架、支架和引入、引出的金屬導管的接地或接零	第12.1.1條
	2	電纜敷設檢查	第12.1.2條
一般項目	1	電纜橋架檢查	第12.2.1條
	2	橋架內電纜敷設和固定	第12.2.2條
	3	電纜的首端、末端和分支處的標志牌	第12.2.3條

2.工藝流程

確定電纜橋架位置固定支架橋架安裝配電箱固定

操作工藝

• 確定電纜橋架位置




1. 電纜橋架應敷設在安全、干燥、易操作的電氣豎井內。

2. 按照圖紙設計的位置，計算空間尺寸是否滿足操作距離的要求,特別是豎井內橋架、配電箱數量較多,尺寸較大、管路較多時,經常出現排列困難,因此必須仔細核對尺寸,必要時與土建配合,進行相應的變更。

3. 檢查豎井內樓板上預留的洞口位置是否合適,不合適應及時修整、剔鑿,使上下樓層所對應的洞口通直不錯位,注意不要影響結構。




• 固定支架

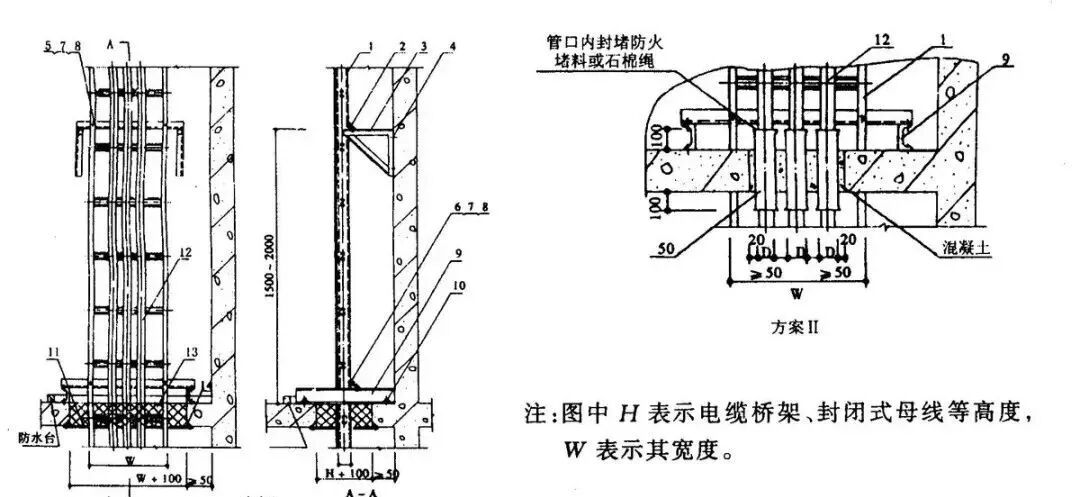

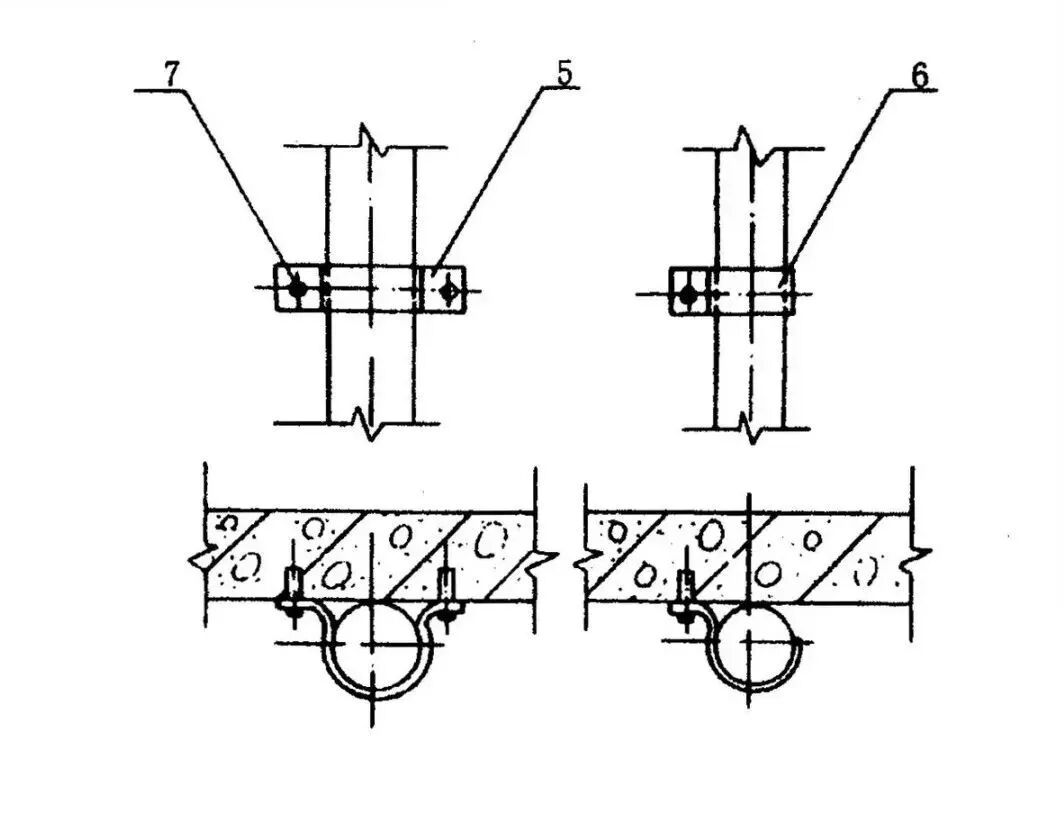

固定橋架的支架采用50×50×5的角鋼,高度為距地面1500～2000mm,有兩種固定方式,一種是用膨脹螺栓固定,一種是采用焊接。橋架下部固定采用10號槽鋼,槽鋼距墻邊不小于50mm,座在樓板的預留洞口,與預埋在洞囗的埋件焊接固定或采用膨脹螺栓與樓板固定。在槽鋼上固定兩根50×50×5的角鋼,用來直接與橋架連接固定見圖5-28。在樓板的下面有預埋件來固定防火隔板,上托防火枕。電氣豎井內固定橋架的支架和槽鋼的固定方法見圖5-29。電纜支架全長均應有良好的接地,即將支架與墻上預埋的接地埋件焊成一體。

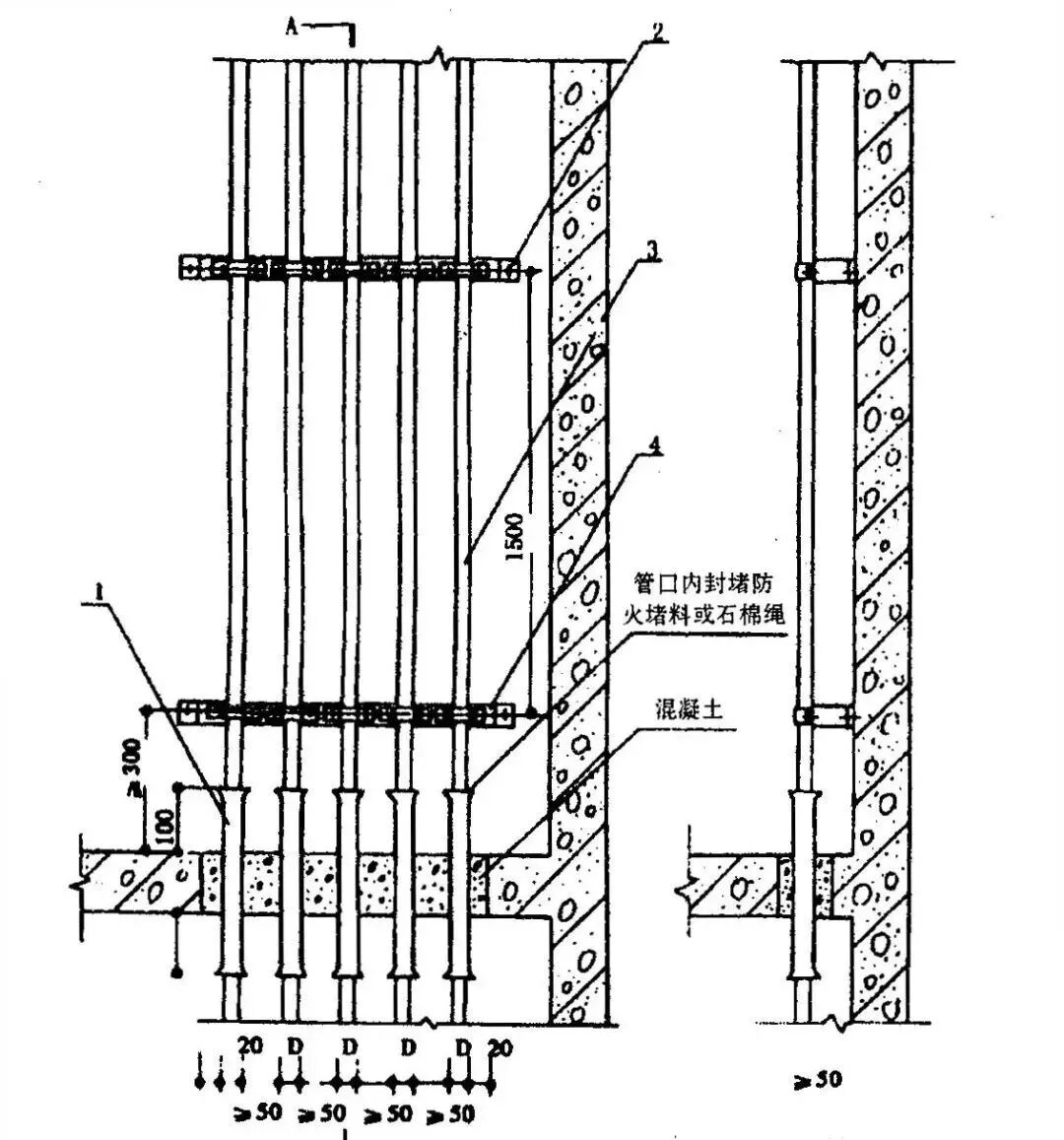

• 電氣豎井內電纜配線的垂直安裝見圖5-30。

• 橋架安裝




  橋架與支架之間固定采用螺栓。橋架與鋼管之間連接采用專用鎖母固定,并有跨接地線。當直線段鋼制電纜橋架超過30m,應有伸縮縫,其連接采用伸縮連接板。




• 電纜敷設




在橋架就位后,即可敷設線纜。按照設計要求.將需要敷設在該橋架中的電纜按順序擺放,排列應整齊.盡量避免交叉。敷設時要按適當?shù)膯柧嗉右怨潭?并且及時裝設標志牌。電纜終端頭,豎井的兩端均應裝設標志牌。標志牌上應注明線路編號,無編號時,寫明電纜型號、規格及起訖地點:字跡應清晰,不易脫落,規格要統一,能防腐,掛裝應牢固。電纜在終端頭和接頭處要留出備用長度。

電纜進入豎井、盤柜以及穿入管子時,出入口應封閉,管口應密封。明敷在豎井內帶有麻護層的電纜,應剝除麻護層,并對其鎧裝加以防腐。

電纜穿過豎井后,用防火枕進行密實封堵。利用結構施工期間在樓板底面預埋的埋件,來固定防火隔板,防火隔板采用4mm厚的鋼板。防火枕的規格有三種,其中I型為32O×120×25,Ⅱ型為160×120×25,Ⅲ型為160×75×25,要根據預留洞日尺寸和橋架尺寸,選擇防火枕型號。在防火隔板上擺放防火枕時,要按順序擺放整齊,挨緊電纜,使防火枕與電纜之間空隙不得大于1cm,防火枕擺放厚度不得小于24cm。

施工前要將封堵部位清理干凈。

配電箱固定

明裝配電箱采用膨脹螺栓固定。根據設計圖紙要求,確定配電箱的標高和軸線。先根據裝修+0.5m線定出配電箱的下底線,再根據配電箱的外形尺寸確定安裝孔的位置,并用沖擊鉆在固定點鉆孔。鉆孔前對應安裝孔徑選用膨脹螺栓的亢徑,再選相應的沖擊鉆頭直徑,沖擊鉆頭的直徑可選用與膨脹螺栓相同直徑或略大一號的直徑。

如配管為暗配管,采用配電箱背后開孔進線,如為明配管,則采用下開孔進線方式。

箱體與鋼管之間采用塑料銅線和跨接地線。如鋼管為焊接鋼管,則在鋼管上焊接接地螺栓作為鋼管的跨接接地,導線兩端壓線鼻子,采用螺栓壓接。如為鍍鋅鋼管,則采用專用抱卡連接。在配電箱內,該接地線壓接在PE母線端子上。不得從箱體接地保護端子上串接。

配電箱應有明顯可靠的接地,帶有器具的鐵制盤面和裝有器具的門,均應有明顯可靠的裸銅編織線作接地保護線。配電箱內的PE線不得串接。

與配電箱連接的明配管采用管卡固定,并且在距地200mm處應有一處固定點,在距入箱處200mm處也應有一處固定點,管卡應與管徑匹配。

配電箱上電具、儀表應牢固、平正、整潔,間距均勻,鋼端子無松動,啟閉靈活,零部件齊全。

配電箱安裝應牢固、平正,其垂直度允許偏差為3mm。

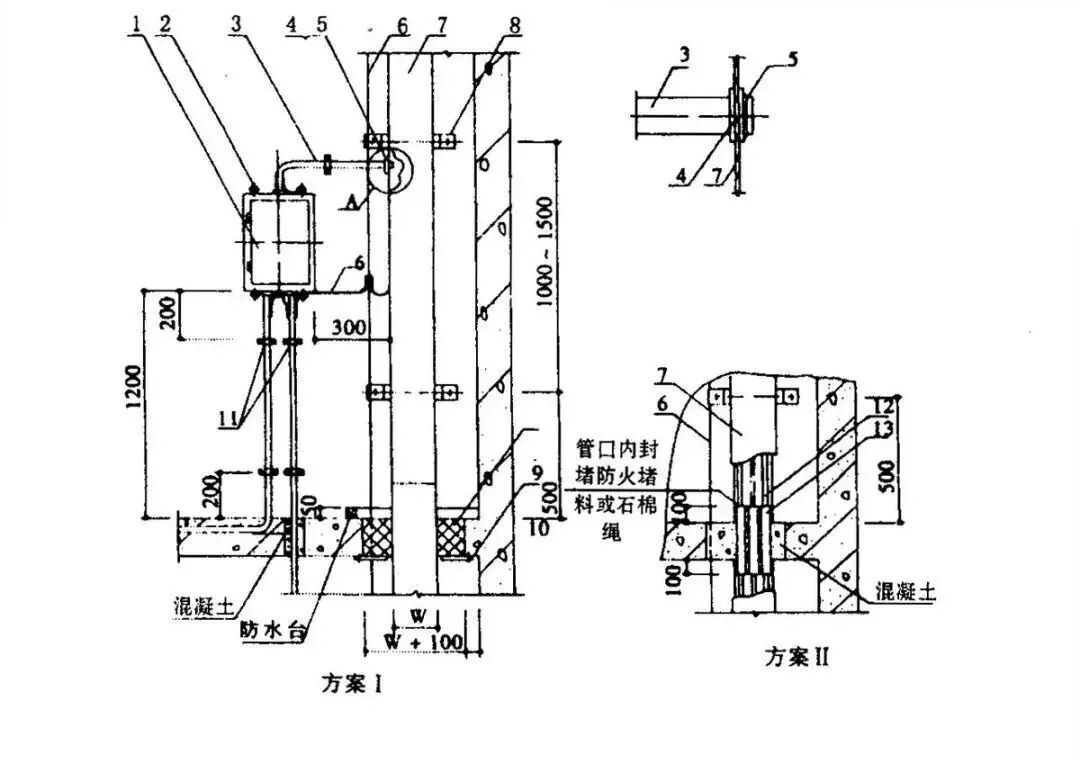

電氣豎井內金屬線槽與配電箱的安裝見圖5-31。

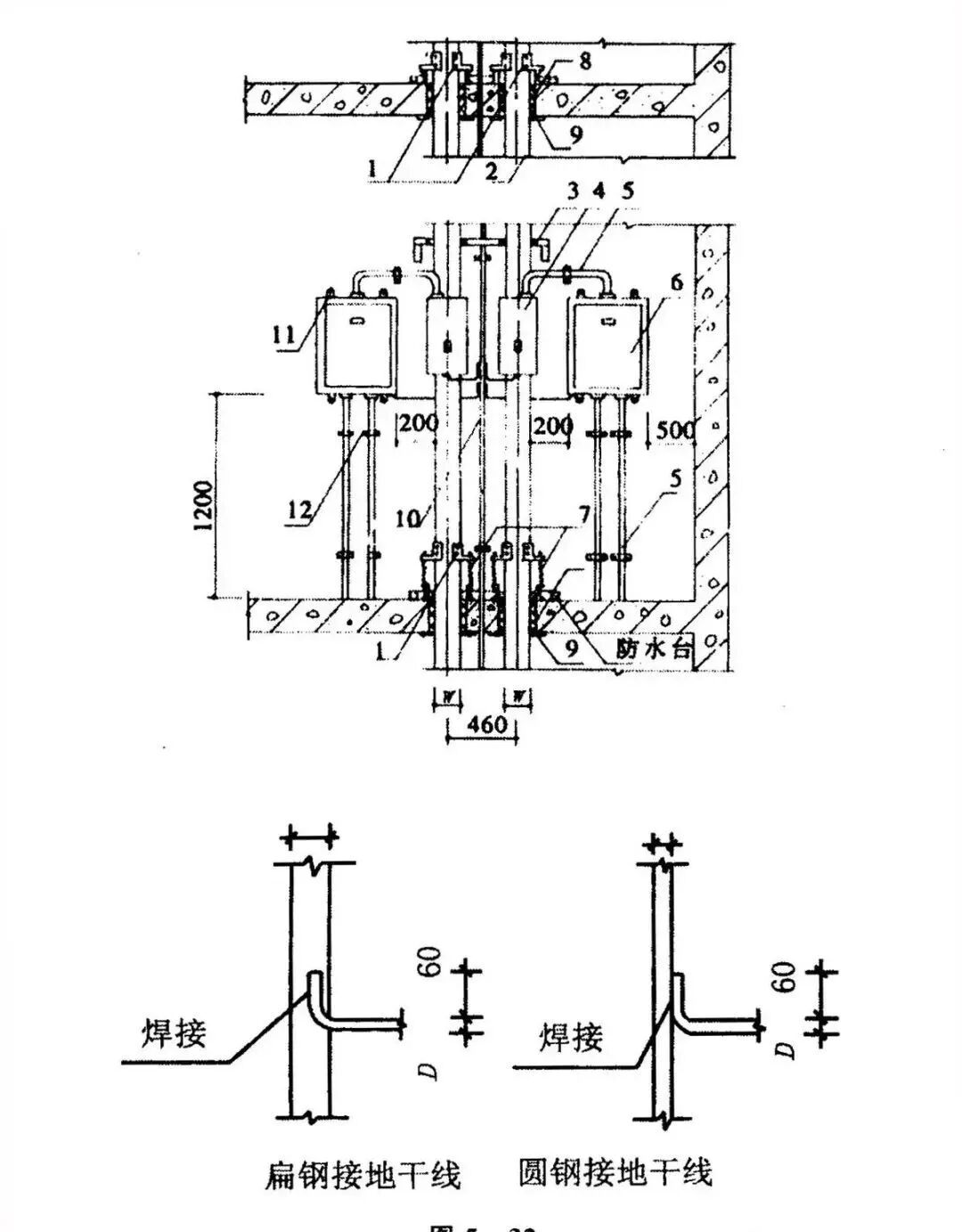

電氣豎井內封閉式母線與配電箱的安裝見圖5-32。
