宏觀資源的消耗

硅元素的消耗以前鮮有人提，因為人們常常認為地球上的硅元素是取之不盡、用之不竭的。但是，如果按照摩爾定律持續增長的消耗來計算，就不是這么一回事了。

這里先給出一個結論： 所有按照指數規律增長的曲線，在物理意義上都是不可持續的。而摩爾定律恰恰就是一條指數曲線，因此，摩爾定律也是不可持續的。在論證摩爾定律是否可持續的過程中，我們要回答以下幾個問題。

01

地球上有多少個硅原子

硅是一種極為常見的元素，廣泛存在于巖石、砂礫、塵土之中在地殼中，硅是含量第二豐富的元素，硅元素占地殼總質量的26.4% 僅次于第一位的氧。

坐在沙濉上，望著浩翰無邊的大海，雙手捧起一捧沙子從指間慢慢滑落，我們可能會想，沙子應該是取之不盡、用之不竭吧！我們就估算一下地球上到底有多少硅原子。

我們知道地球的總質里:5965× 10 ²⁴kq，地殼約占地球總質里的0.42%，硅占地殼總質里的26.4%。那么可以計算得出地球上硅的總質量：

                5.965× 10 ²⁴×0.42%×26.4%=6.614× 10 ²¹kg

這大約是地球總質量的千分之一。

1個硅原子的質里等于硅的相對原子質量乘以1個氫原子的質量，即

               28×1.674× 10 ^-27kg=4.687× 10 ^-26kg



因此 ，可以通過地球上硅的總質里除以硅原子的質量估算硅原子的數量，即

               6.614× 10 ²¹÷4.687× 10 ^-26≈1.41× 10 ⁴⁷

通過計算得出， 地球上硅原子的總數約為1.41×10⁴⁷個

02

生產一個晶體管需要多少個硅原子

晶體管有大有小，不同的晶體管消耗的硅原子數里也千差萬別， 我們需要以一款典型的晶體管為例進行宏觀估算。

我們需要知道晶體管的體積，人們經常說的7nm、5nm、3nm 指的是晶體管的特征尺寸。特征尺寸是晶體管的最小尺寸，通常指cMos工藝的柵極寬度，而晶體管的邊長自然要比特征尺寸大得多，那應該是多少呢?

以華為麟( Kirin)9905G芯片為例做一個估算，麒麟990 5G 芯片是華為研發的新一代手機處理器，采用臺積電7 nm FinFET Plus EUV工藝制造，集成了103億個晶體管，面積約為113.3mm²表1-1所示為麒麟系列芯片技術參數

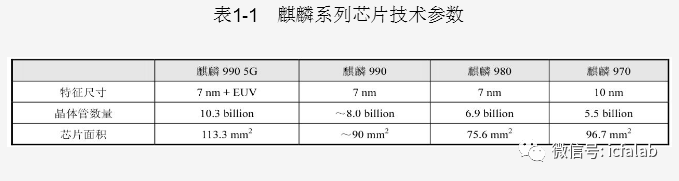

表1-1獻剩系列芯片技術參數

通過表1-1中麒麟9905G芯片的參數，可以計算出每平方毫米芯 包含9100萬個晶體管(晶體管數里除以芯片面積)，即

              (10.3×10 ⁹)÷(113.3mm ²)=9.1×10 ⁷/mm ²

用芯片尺寸除以晶體管數里，可以得到晶體管的尺寸，即

             (113.3mm ²)÷(10.3×10 ⁹)=1.1×10 ^-8mm ²=1.1×10 ⁴nm ²

因此，對于麒麟990 5G,1個晶體管的面積是11000nm ²，在表 1-1中，對于其他7nm特征尺寸的芯片，我們可以得到幾乎相同的晶體管面積。

假設晶體管的高度約為100nm，那么1個晶體管的體積為約為1.1 x10⁶ nm²

我們知道，硅的密度為2328.3kq/m ³，硅原子的質量為28×1.674 x10^-27 kg，可以得到1nm晶體管中的硅原子數，即

               2328.3×10 ^-27÷(28×1.674×10 ^-27)=49.7≈50

由上面的推導可知,1個晶體管中包含的硅原子數應為50×1.1x10 ⁶ =5500萬個。

到這里，是否有可能計算出地球上的硅能生產多少個晶體管呢?

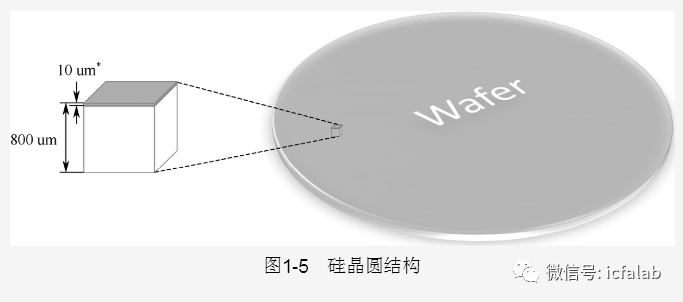

請稍等，我們還需要了解硅晶圓的結構。硅晶圓結構如圖1-5所示

在圖1-5中可以看到，雖然晶體管本身的高度約為100nm，并且 硅芯片的有源層厚度小于10um，但是晶體管下支撐的硅芯片約為1mm°怎樣才能得到呢?硅芯片的厚度一般為800um，硅芯片的切割損耗約為200um，800+200=1000um=1mm。

因此，1個晶體管消耗的硅原子數約為50×110nm(長)x100 nm(寬)×105nm(晶圓厚度)=5.5×10¹¹=5500億個。

可以得到，使用臺積電7nm技術生產的每1個晶體管，消耗的硅原子不是5500萬個,而是5500億個。

03

地球上的硅能生產多少個晶體管

采用臺積電7 nm FinFET+EUV工芑制造的晶體管，地球上的硅可 生產的晶體管數里為地球上硅原子的數里除以每個晶體管消耗的硅原子數,即

                (1.41×10 ⁴⁷)÷(5.5×10 ¹¹  )=2.56×10 ³⁵(個)

得到了這個答案之后，問題到此為止了嗎?沒有，這僅僅是個開 始。

04

地球上的硅總共能生產多少個芯片

如上所述，麒麟9905G處理器包含約103億個晶體管，面積約為

113.3mm ²

實際上，硅的消耗里與晶體管的數量無關，而與硅芯片的面積有 關。由于工藝參數的不同，晶體管的尺寸和每個晶體管消耗的硅原子數也不同。在晶圓厚度保持不變的情況下，芯片的面積與硅原子的數里直接相關。

前文推導出1nm³硅芯片中的原子數約為50個，因此1mm³硅中的原子數約為50×10¹⁸，相當于厚度為1mm的晶圓，每1m²所含的硅原子數為50×10¹⁸個。

對于一個100mm²的芯片(比麒麟990 5G處理器的113.3mm²稍個芯片消耗的硅原子數為100×50×10¹⁸個，即5×10²¹個硅原子以這類芯片為例，地球上可設計并制造的芯片總數為

                  14.1×10 ⁴⁷÷(5×10 ²¹)=2.82×10 ²⁵(個)

05

地球上的硅能用多久

這才是我們真正需要關注的！ 2019年，中國總共生產芯片201.82億個，約占全球芯片產里的 10%，據此估算,2019年全球芯片產量為201.82億個，約為2×10¹²普通芯片的面積大于或小于100mm²。如果以100mm2為芯片面積的中位數，并以此估算，則每年生產芯片需要消耗的硅原子數為

                    (2×10 ¹²)×(5×10 ²¹)=10 ³⁴個。

假設芯片的年產量保持不變，那么地球上硅的可用時間是1.41x 10⁴⁷÷10³⁴=1.41×10¹³年，即141萬億年，這是一個非常長的時間?？?/span>

來我們不用擔心了，地球的壽命都不一定有那么長。

然而，現實是，芯片的需求和產里每年都會持續增加。2019 年，全球芯片產值4376億美元，產量約為2×10¹²(2018.2億)片。假如全球芯片產值基本不變，但芯片價格會越來越便宜,1美元買到的片數里每9~12個月就會翻一番。(這只是一種假設，實際上芯片產年會有所增加，但這會導致估算更加復雜，最后的結論是一樣的因此為了簡化，此處假設每年產值不變。)

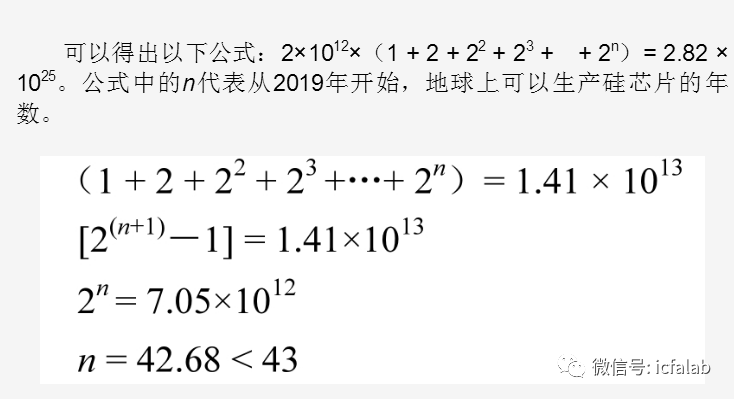

也就是說，如果1美元買到的芯片數里每9~12個月翻一番，那 么從現在起，在43個周期內，我們將耗盡地球上的硅。這有可能嗎?一定是我們的假設有問題。在這個時候，筆者耳邊傳來著這樣一句話:1美元能買到的計算機性能，每18~24個月翻兩番?！边@正是摩爾定律的描述。每18~24個月翻兩番和每9~12個月翻一番應該是同一回事，即使計算機的性能與芯片或晶體管的數里不能完全等同，但也有一定的關性。

那么，地球上的硅到底能維持14萬億年還是43年呢?

我們在估算時只考慮了硅在芯片制造上的應用，即硅僅僅用來制 作高純硅半導體。實際上，除此之外，硅被廣泛應用于航空航天、電子電氣、運輸、能源、化工、紡織、食品、輕工、醫療、農業等行業被用于生產耐高溫材料、光導纖維通信材料、有機硅化合物、合金等另外，我們還沒有考慮其他的應用，如修路、修橋、修房子等大里應用石頭和沙子等硅化合物的領域。

文：李揚
