導 讀

中國石油天然氣股份有限公司獨山子石化分公司2號乙烯裝置采用Lummus順序分離流程，裂解氣干燥預冷后，經脫甲烷系統脫除氫氣、甲烷等輕組分，由脫甲烷塔塔釜得到碳二及碳二以上餾分，送入脫乙烷塔。脫乙烷塔頂分離出碳二餾分送入碳二加氫反應器脫除乙炔，脫乙烷塔釜液則為C3+餾分，送至脫丙烷塔進一步分離。

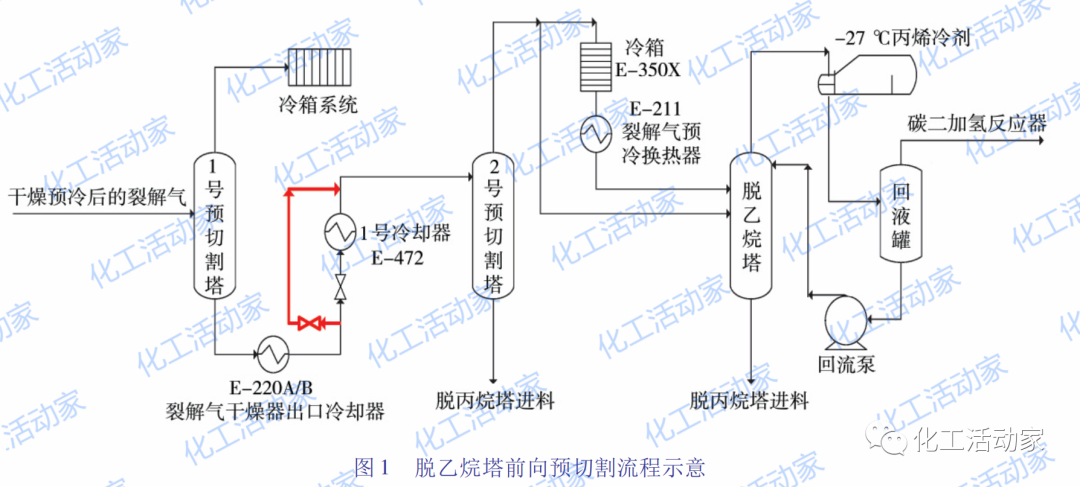

2002年乙烯裝置擴建后，裂解氣干燥預冷后首先進入增設的1號預切割塔，塔頂分離出不含C3+餾分，送至深冷及脫甲烷系統；塔釜分離出不含C1-餾分，經過裂解氣干燥器出口冷卻器(E-220A/B)和低壓脫丙烷1號冷卻器(E-472)回收冷量后送入2號預切割塔進行汽提切割。2號預切割塔塔釜分離出不含碳二的C3+餾分進入高壓脫丙烷塔，塔頂餾分分兩股進入脫乙烷塔進行分離。脫乙烷塔頂所得碳二餾分和脫甲烷塔碳二餾分匯合后送入碳二加氫反應器脫除乙炔，塔釜餾分送至高壓脫丙烷塔進一步加工。圖1為乙烯裝置脫乙烷塔前向預切割流程示意。

脫乙烷操作壓力為1970~2110kPa，塔頂溫度控制小于-17℃，靈敏板溫度控制在29~35℃，塔釜溫度控制在60℃。塔釜采用急冷水加熱，塔頂冷凝器采用-27℃丙烯冷劑進行部分冷凝，冷凝下來的液體作為回流，通過送至碳二反應器的流量來控制塔壓。裝置正常運行時，脫乙烷塔頂溫度要求控制在-20℃以下，才能滿足塔頂丙烯含量(摩爾分?jǐn)?shù))小于0.3%的要求。

脫乙烷塔運行現狀

獨山子2號乙烯裝置在滿負荷運行時，脫乙烷塔時常發生塔頂溫度高，塔頂物料進入碳二加氫反應器，入口碳三在線分析(摩爾分?jǐn)?shù))一般為1.0%，最高時達到1.5%。塔頂物流中夾帶過高的丙烯，一方面造成丙烯產品損失，另一方面對乙炔加氫和輕烴裂解爐的運行造成不利影響。同時，塔釜餾分波動大。經常在15500~18500kg/h波動。當塔釜流量大于17500kg/h時，塔釜在線分析乙烷超標，塔釜碳二餾分進入高壓脫丙烷塔，最終進入丙烯精餾塔，導致丙烯產品乙烷超標不合格。通過降低脫乙烷塔靈敏板溫度，優化脫乙烷塔兩股進料流量分配等方法，試圖降低塔頂丙烯含量和塔釜乙烷含量，雖有改善，但仍時常發生超標，未解決根本問題。

原因分析

01

脫乙烷塔進料分析

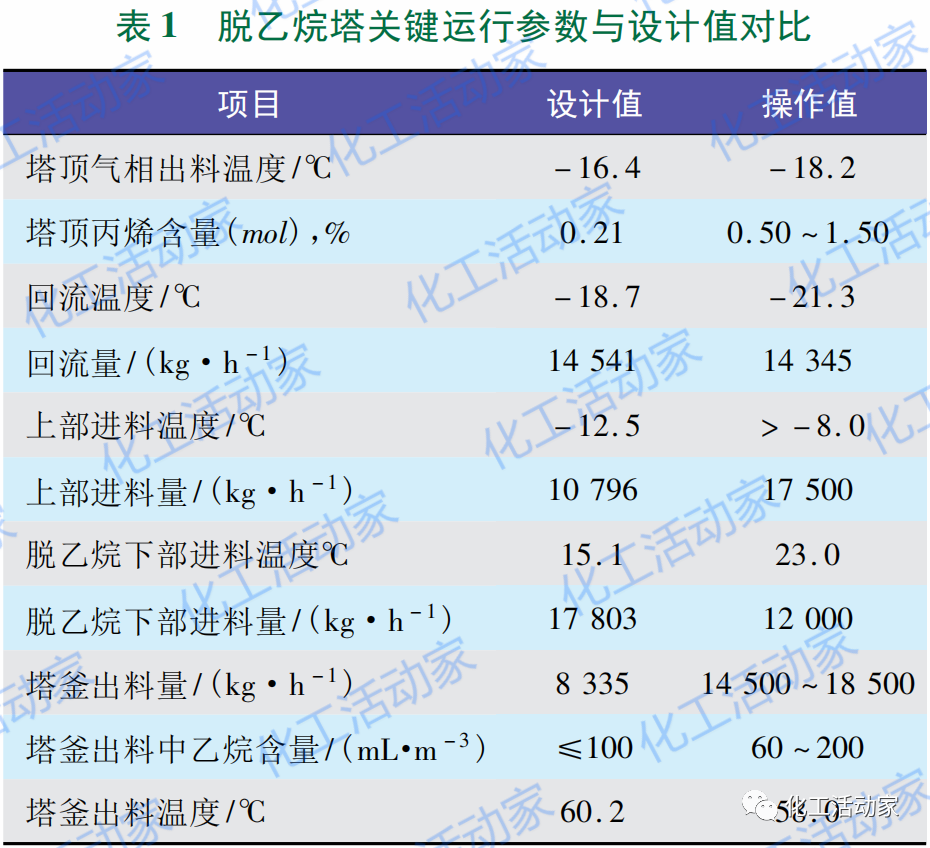

脫乙烷塔的兩股進料來自2號預切割塔塔頂物料，設計下部進料為15.1℃氣相進入脫乙烷塔的第28塊塔板，上部進料經過冷箱(E-350X)冷卻、裂解氣預冷換熱器(E-211)冷凝至-12.5℃后，以全液相的形式進入脫乙烷塔的第14塊塔盤。脫乙烷塔關鍵運行參數與設計值對比見表1。

由表1可知：脫乙烷塔實際運行回流量與設計值相近，回流溫度低于設計值，但塔頂氣相中夾帶過多的丙烯。由于脫乙烷塔運行狀態長期偏離設計值，即下部進料溫度操作值高于設計值，進料量比設計值小；上部進料溫度高于設計值，實際操作進料量大于設計值。為此，通過對兩股進料重新分配進行測試，結果使脫乙烷塔塔頂溫度升高。

從2號預切割塔塔頂在線分析可知，2號預切割塔塔頂碳四含量(摩爾分?jǐn)?shù))在7%~9%，設計值為2.1%。脫乙烷塔上部進料組分重、溫度高于設計值，進入脫乙烷塔第14層塔盤，下部進料溫度高，進入脫乙烷塔第28層塔盤。兩股進料溫度均高于設計值，造成脫乙烷塔精餾段熱負荷過大，過熱量需要更多的冷量來平衡。當塔上部冷量不足，無法平衡時，會造成塔頂溫度上升，碳三含量升高，部分冷凝的碳三使脫乙烷塔回流溫度升高，進一步使塔頂溫度升高，塔頂夾帶更多的碳三。

02

脫乙烷塔塔釜出料分析

在裝置負荷穩定裂解原料未發生變化情況下，脫乙烷塔塔釜外送量比設計值大很多(去除儀表測量誤差仍高于設計值)，即提餾段負荷過大。脫乙烷塔塔釜物料的來源為2號預切割塔塔頂，脫乙烷塔進料負荷增大，導致脫乙烷精餾效果下降，塔釜在線分析乙烷含量超標。塔釜碳二餾分進入高壓脫丙烷塔，碳二餾分在高壓脫丙烷系統屬于輕組分，從塔頂送出最終進入丙烯精餾塔，導致丙烯產品乙烷超標。

03

2號預切割塔分析

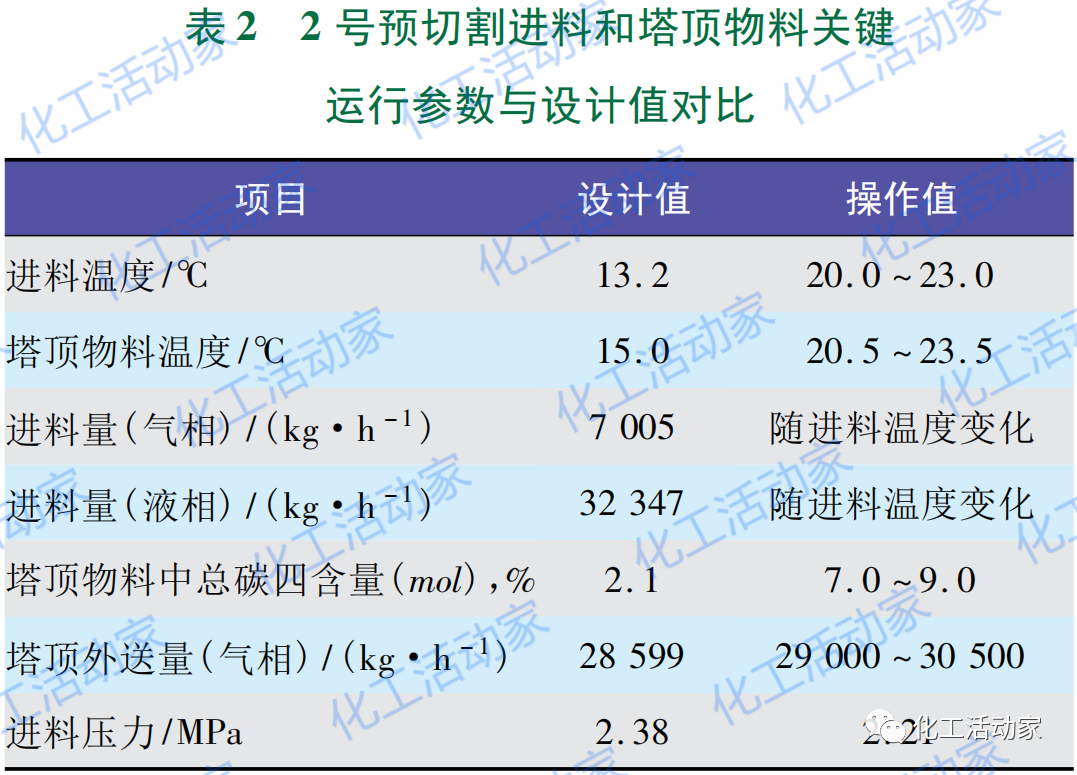

2號預切割塔為汽提塔，進料位置在第1層塔盤，該塔共37層塔盤，要求控制塔釜中不含碳二。預切割進料和塔頂物料運行參數與設計值比較見表2。

由表2可知：2號預切割塔進料為氣液兩相進料，進料溫度較設計值高7℃以上。在實際操作中，當進料溫度高于20℃時，塔釜外送量明顯減少，塔頂外送氣相負荷明顯增大。分析判斷2號預切割塔進料溫度升高，氣液兩相溫度和組成變化較大，進料在塔頂閃蒸，部分組分直接從塔頂進入脫乙烷塔，導致塔頂去脫乙烷塔量增大，并夾帶過多的碳四組分，不僅增大了脫乙烷塔的處理量，也降低了脫乙烷塔的精餾效果。

問題的解決

1

降低2號預切割塔進料溫度及頂溫

首先通過減小2號預切割塔塔釜加熱量來降低其頂部溫度。在保證塔釜物料中不含碳二的情況下，通過降低靈敏板溫度來降低塔釜加熱量。在操作測試中，將2號預切割塔靈敏板溫度由58℃降至55℃，2號預切割塔塔頂溫度基本無變化。

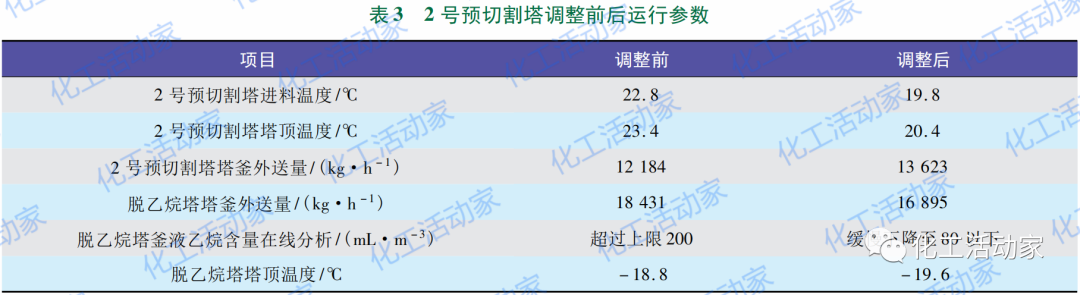

2號預切割進料來自1號預切割塔釜，1號預切割塔塔釜物料(設計溫度23.3℃、壓力3.482MPa、流量39352kg/h)經過節流控制閥降溫降壓后，首先經E-220A/B為裂解氣降溫，再經E-472回收冷量后進入2號預切割塔第1層塔盤(設計溫度為13.2℃、壓力2.385MPa)。在裝置負荷穩定的情況下，E-220A/B熱負荷基本穩定，無法調節，只能通過調整低壓脫丙烷塔來降低E-472的熱負荷，以此降低2號預切割塔進料溫度(見表3)。

由表3可知：當2號預切割塔進料溫度由22.8℃降至19.8℃后，其塔頂溫度也隨之降低3℃，塔釜外送量增加明顯，脫乙烷塔塔釜外送量明顯減少，隨后脫乙烷塔塔釜外送乙烷含量和塔頂溫度緩慢下降。

2

技術改造降低2號預切割塔進料溫度及頂溫

2號預切割塔進料溫度偏離設計值，究其原因?yàn)椋旱蛪好摫樗僮鞴r的變化，塔頂溫度比設計值高8℃左右，導致E-472的熱負荷增大。為確保碳四產品合格，低壓脫丙烷塔優化操作彈性小，塔頂溫度一直偏高。



為有效降低E-472的熱負荷，對1號預切割塔釜物料去E-472進行技改增加旁路線。技改投用后，通過緩慢調節旁路閥開度，使2號預切割塔進料溫度降至18℃，2號預切割塔塔釜外送量明顯增加，而脫乙烷塔釜外送量明顯減少，隨后脫乙烷塔頂碳三含量(摩爾分?jǐn)?shù))很快降至0.3%以下，塔釜液中碳二含量也降至60mL/m3以下。

3

技改投用后對裝置其他相關系統的影響

調節E-472的旁路，增大了低壓脫丙烷塔E-411的熱負荷。E-411采用-6℃丙烯作為冷劑，汽化后進入丙烯制冷壓縮機三段吸入罐。三段吸入罐-6℃的氣相丙烯大部分進入乙烯精餾塔再沸器(E-408)，通過調節進入換熱器的氣體的流量來控制乙烯精餾塔釜加熱。E-411汽化量的適當增大，避免了前期操作中通過開大三段防喘振來調整E-408加熱量，也避免了開三段防喘振時三段氣相直接通過E-408竄入丙烯制冷壓縮機二段吸入罐。適當調節E-472旁路，優化了丙烯制冷壓縮機的操作，降低了2號預切割塔塔頂溫度和塔頂去E-350X的熱負荷，有效節約了冷量，降低了丙烯制冷壓縮機的制冷功耗。

優化后

經濟效益

通過優化脫乙烷塔前向預切割操作，使2號預切割進料溫度降低4℃，脫乙烷塔的進料溫度下降3~4℃，進料量適當降低，脫乙烷塔頂溫可以穩定控制在-20℃以下，塔頂丙烯損失(摩爾分?jǐn)?shù))從優化前的1%降低到0.2%~0.3%。按碳二加氫反應器的進料量為36000kg/h計，優化前丙烯損失約360kg/h，優化后丙烯損失約為108kg/h。按照丙烯的內部價格4000元/t計算，優化后(年操作時間8560h)可節省862.8萬元/a。
