高階自動駕駛的量產落地需要一個技術體系的進步，感知、決策、控制，每一個環節的軟硬件都需要持續不斷創新，其中自動駕駛車輛的感知能力是后兩者能夠安全、準確實現的基礎。



因此，我們可以看到智能電動汽車關于感知傳感器的裝載，也在不斷增加和技術迭代。

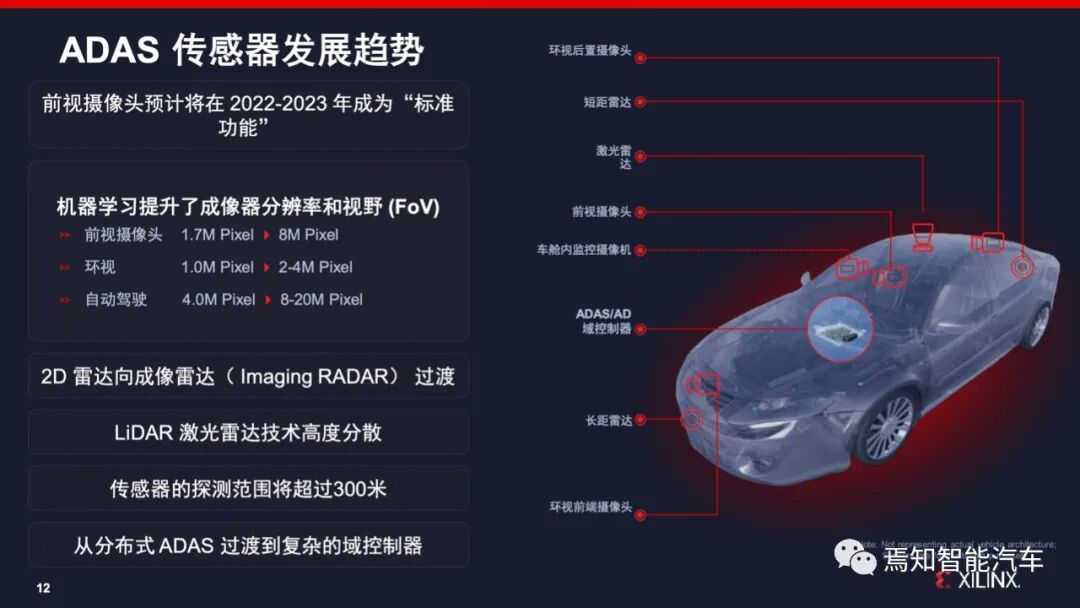

從傳感器的形態和功能維度來看，可以分為幾個階段：



• 第一階段：以超聲波雷達為主的燃油車時代；

• 第二階段：以超聲波和毫米波雷達為主的高配置燃油車時代；

• 第三階段：超聲波、毫米波、攝像頭為主，實現的 L2/L2.5 級別輔助駕駛的智能電動車；

• 第四階段：在上述基礎上加入激光雷達，實現包含城市等更高級別的自動駕駛。



隨著高級別自動駕駛對感知傳感器需求的變高，傳感器本身的技術迭代和技術創新也在加速。

硬件競爭短期不會結束





在科技產品中硬件往往是基礎，為實現一些系統性的功能而存在的，在整個自動駕駛系統中「感知傳感器」就像是眼睛，讓車輛能夠豐富而更加精準的感知真實的環境。



從目前的技術路徑來看，除了特斯拉堅持純視覺感知以外，其他所有廠商都是走感知融合路線，也就是「視覺 + 雷達」方案，這樣的傳感器配置可以彌補單一傳感器之間的不足，以及無法達到安全冗余的需求。



如果我們把自動駕駛整個大系統拆分來看，感知本身就是一套小系統存在，它的組成包括：物理硬件、軟件算法、芯片。這三者之間的關系是，硬件識別到的數據，由感知算法解析，解析標定之后提交有用數據與其他傳感器數據比對，通過整個自動駕駛計算平臺計算得到答案后交給決策機構。



這里面每一步都會影響傳感器的性能，其中大部分公司在軟件算法層面的更新會更快，在同樣的傳感器識別模組上，想要感知的信息更豐富，那就需要傳感器處理芯片具有更高的性能。

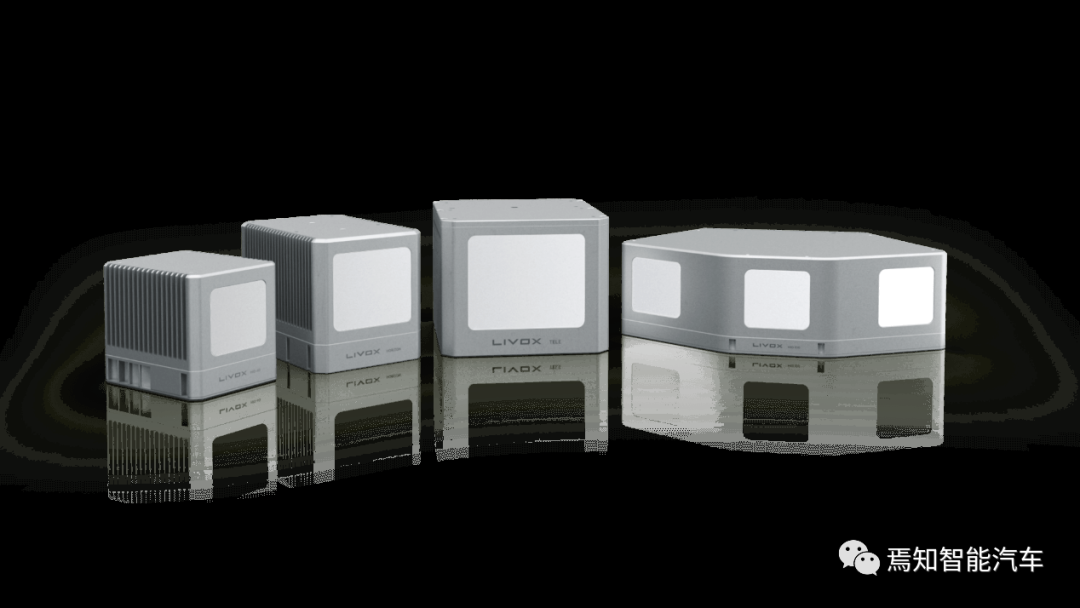

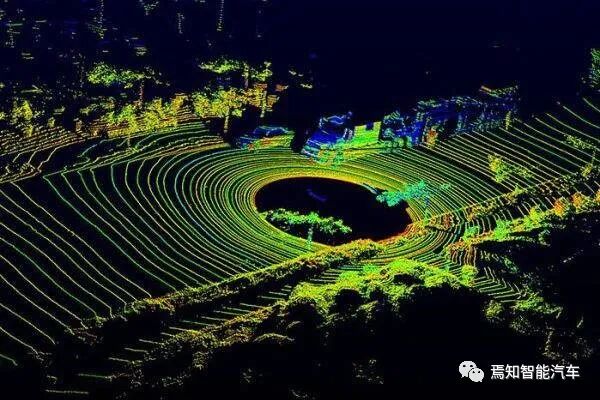

而在現階段，激光雷達幾乎成了智能汽車感知傳感器的必選項，它的優勢比較好理解就是，在與同一個傳感單元確定的方向相結合時，每個點的 3D 位置會成為掃描的「點云」的組成部分，激光雷達能夠從短距離到長距離以高分辨率檢測行人、騎行者和車輛等目標，因此成為了完善自動駕駛汽車傳感器全套方案的、極具吸引力的解決方案。



總結激光雷達傳感器的主要優勢就是：



• 精確的距離/深度和速度測量；

• 空間分辨率 - 高分辨率 3D 對象特征化；

• 200 m+ 的檢測距離；

• 為方位角和仰角提供寬視角（ FoV ）和角度分辨率。



再看看量產和即將量產以及規劃，帶有激光雷達的智能汽車產品：



• 蔚來 ET7、ET5；

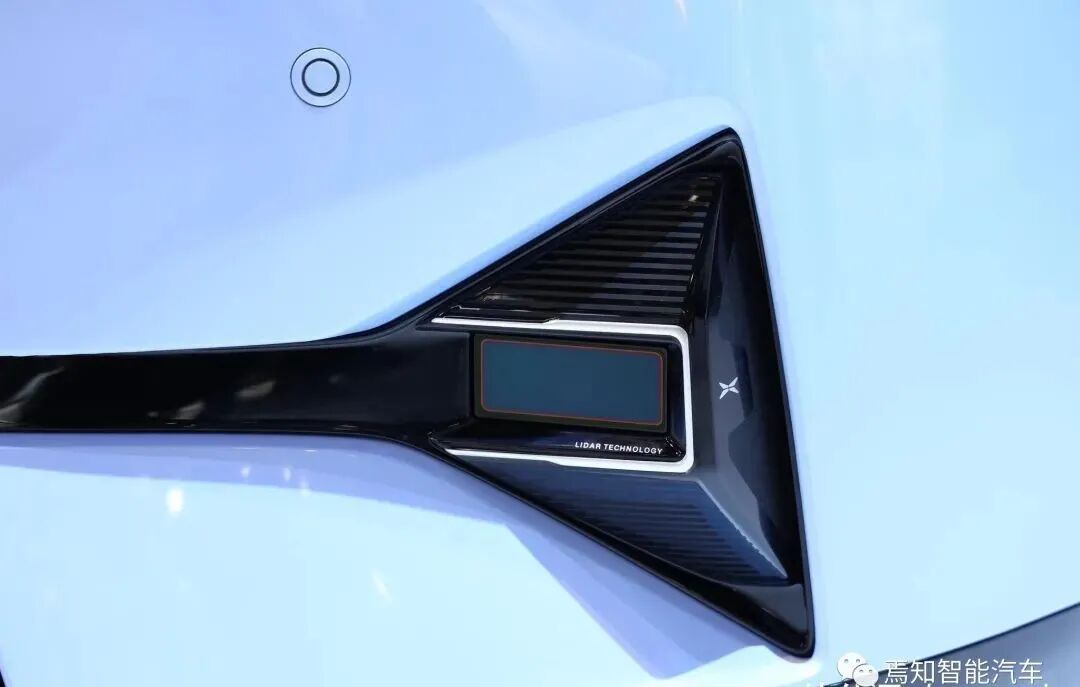

• 小鵬 P5、G9；

• 智己 L7；

• 理想 X01；

• 威馬 M7；

• 哪吒 S；

 .....



也就是說，車企和自動駕駛公司為了應對高級別自動駕駛對傳感器高精度的需求，激光雷達會迅速成為高級別自動駕駛的標配，激光雷達市場也會迅速擴大，這也帶來了一個重要的問題：激光雷達的升級迭代能不能滿足需求？





傳感器技術迭代慢的問題





我們就以激光雷達為例來討論這個問題，大部分人會把激光雷達等傳感器落地和迭代慢的問題，都?xì)w結于機械結構以及光學組件升級慢，當然這是很重要的，但其實還有一個核心原因就是：「專用芯片」。



高性能傳感器對芯片以及整個計算平臺的性能有著極高的要求，通常有幾個主要指標：



• 計算算力：激光雷達需要高算力，用于 3D 點云的高數據速率圖像處理，3D 點云由每秒超過 100 萬個數據點構成，數據量遠超攝像頭和其他雷達傳感器。激光雷達 3D 點云數據處理的步驟為：通過移除不需要的數據進行數據預處理；過濾相關數據并將點云分段；最終識別并分類特征；



• 高拓展性：未來傳感器的融合需要芯片架構具有非常強的拓展性以支持運行不同的軟件，而且不同的技術體系的類型之間要能實現復雜數據的計算；




• 性能與低功耗：要做到限制成本與傳感器模塊尺寸以滿足熱管理要求；




• 低時延和動態數據吞吐量：處理數據的延遲越低，越能夠降低執行機構的執行時間，從而降低危險；




• 算法匹配：現在的芯片算法既要滿足大數據量的計算，也要滿足 AI 邊緣算法的需求。



而目前最大的問題是，市場上的激光雷達硬件、深度學習算法軟件都還沒有形成產業規模，也就是標準的通用型產品，因此，使用專用的 ASSP/ASIC 架構芯片效率并不高，這個時候芯片的高靈活性其實更為重要。



也正因如此，F(xiàn)PGA 處理平臺正在被大規模應用，從結果來看未來基于 FPGA 架構的芯片可能會更受制造商的喜歡。



基于 FPGA 的解決方案



到這里就出現了三個比較陌生的詞：ASSP、ASIC、FPGA。



ASSP專用標準產品，從名字我們就可以知道了它是一個通用型的設備；ASIC 被稱為特定應用集成電路，它是因特定需求而開發的設備，可以簡單理解為這是定制的標準產品。



專用標準產品（ASSP）的設計和實施方式完全和 ASIC 相同，因?yàn)樗麄儽举|(zhì)上是相同的東西。區別在于，ASSP 是更加通用的設備，適用于多個系統設計的公司，比如，獨立的 USB 接口芯片可以歸類為 ASSP；而 ASIC 通常被設計和使用在特定系統中的單個公司，所以 ASIC 的開發成本也更高。

FPGA被稱為「現場可編程門陣列」，F(xiàn)PGA 最厲害的地方在于，工程師可以配置它的可編程架構來實現任意需要的數字功能組合。另外，它還可以以大規模并行的方式實施算法，這意味著可以非常迅速和有效地執行大數據的處理。



ASIC、ASSP 的特點是，它們包含的任何算法，除了那些在軟件內部處理器內核執行的，其余都是「寫死的」。所以，這個時候就需要現場可編程門陣列（FPGA）了。早期的 FPGA 器件的架構相對簡單，只是一系列通過可編程互連的可編程模塊。



而現在 FPGA 可以包含幾千個加速器、乘法器以及數字信號處理（DSP）功能，所以稱它為「系統級芯片」更加準確。



太抽象，解釋一下：



比如，你買房子，有一整棟樓，房子是標準的精裝修，一棟樓里 100 間房的戶型，裝修全部一致，這就是開發商給你的通用型產品（ASSP），誰買都是一樣的，但你因?yàn)橘I了一個 150 寸的超大電視機，前面的標準裝修電視墻只能放下 65 寸的，這個時候你要求開發商按照你的要求把電視墻改成了可放 150 寸電視的，這就是（ASIC ），因?yàn)楦耐旰蟮姆孔又贿m用你的特定需求，而且你還要額外付改造成本。



而 FPGA 就像是可組合的空間，你不僅可以做基礎裝修，還可以自定義空間布局以實現空間利用的最大化，同時由于空間結構是模塊化，其他人也可以寫入自己的功能。



與 CPU 和 GPU 中的串行架構不同，F(xiàn)PGA 和基于 FPGA 的多處理器片上系統（ MPSoC ）受益于并行處理架構。FPGA 所具備的靈活性使其適用于需要頻繁修改和升級的應用與設備，而 ASIC 則更適用于永久性應用。



FPGA 優勢主要有幾點：



• FPGA 提供了靈活性、差異化、靈活應變能力，以及低時延、高吞吐量和快速上市進程。由于 ADAS 和自動駕駛系統的性能、標準和算法時刻發生改變，激光雷達領域非常注重靈活性和靈活應變能力。例如，F(xiàn)PGA 能夠進行配置和重配置，以平衡能效和性能要求。




• FPGA 能夠提供 AI 應用所需的額外性能和處理效率，包括激光雷達點云處理，以及實現可編程性，從而強化系統靈活性、硬件復用和開發成本下降。




• FPGA 在感知算法仍處于開發階段時，因?yàn)樾酒梢噪S算法的開發而定制，避免了昂貴的 ASIC 解決方案重新設計的潛在成本。




• FPGA 最初被用作加速器器件，以強化基于 CPU 的 SoC 的性能，現在 FPGA 正日益成長為 MPSoC 中的主要處理器件。



FPGA 已從基礎的可編程邏輯發展至包含多個嵌入式處理器、計算引擎、存儲器和接口的復雜 SoC 器件，所有這些都高能效。



由于 FPGA 允許工程師更改內部電路，以響應汽車激光雷達系統不斷演進的設計與性能要求。所以與 ASIC 的設計相比，F(xiàn)PGA 解決方案已躋身投產汽車激光雷達處理應用的主流。



其中在 FPGA 方案上，賽靈思的產品線更為豐富，包括以下幾種：



• FPGA：Spartan-6、Artix-7、Kintex-7；

• SoC：Zynq-7000 系列；

• MPSoC - Zynq UltraScale +  MPSoC；

• RFSoC - Zynq UltraScale +  RFSoC。



從賽靈思 FPGA 器件實現的結果來看，其具備異構單芯片SoC平臺強大的集成價值、強大的三維FFT數據信號處理（DSP）性能、靈活的輸入輸出（I/O）配置等優勢，非常適合各類不斷變化發展的設計，完美匹配了眾多雷達廠商的定制化個性化需求。



低時延、高處理數據量、高適應性是主要特點，這樣的特點能夠滿足激光雷達不同的點云密度和激光線束處理。同時，還可以做到想軟件升級一樣更改芯片達到算法的快速迭代，這對于需要快速迭代、落地   雷達產品的廠商至關重要。



根據公開數據顯示，采用賽靈思 FPGA 相關方案的的激光雷達產品已經在 Pointcloud、Baraja、Innovusion、Blickfeld、禾賽科技、Opsys、OURS、北醒光子、Ouster、Phantom Intelligence、北科天繪、一徑科技、速騰聚創等一大批激光雷達廠商中應用了，市場占比超過了 90% 左右。



在 11 月 25 日下午 13:30 ，賽靈思舉辦《Xilinx Adapt技術大會 – 汽車與自動駕駛專場》，該論壇將圍繞 FPGA 如何賦能激光雷達、毫米波雷達、以及自動駕駛域控制器等話題展開。



屆時，賽靈思的技術專家、一徑科技研發副總裁、蘇州豪米波公司總工程師以及金脈科技技術總監，會從技術角度深度分析相關技術的具體應用，一起探討汽車行業的一些熱門話題。

再說回來，在 FPGA 方案的江湖江湖中不止賽靈思一家，還有 Altera（阿爾特拉）、Lattice和 Actel 兩家，但 Lattice和Actel 只能在特殊領域保持一定的份額，還有國產的京微齊力、復旦微電子、紫光同創、高云半導體等，但賽靈思一直在行業保持絕對的領導地位。



根據資料顯示，截至 9 月賽靈思在汽車電子領域的累計出貨量已經達到 2.05 億片，而在ADAS 領域的出貨量也已經達到 8000 萬片，僅去年一年，賽靈思在汽車行業的出貨量就接近 2000 萬片器件。



面向汽車市場，賽靈思可以提供從 28 nm 工藝的 FPGA、Zynq SoC，16 nm 的 Zynq UltraScale +  MPSoC 7EV 和 11  EG，以及 7nm 工藝的 Versal ACAP，在芯片制造行業這是一條又寬又深的護城河。



這帶來的結果就是，雷達制造商、自動駕駛系統開發商不僅可以基于賽靈思 FPGA 器件架構快速實現自己高性能雷達的落地，最重要的是賽靈思可以保持和行業一致的迭代速度，這就保證了采用賽靈思方案的客戶可以持續保持競爭力。

寫在最后

自動駕駛越深入發展，對整個行業的配套要求就更高，就像我們上面所說的感知傳感器是實現高階自動駕駛的基礎硬件，而傳感器的性能則直接決定了自動駕駛系統的穩定性與安全性。

所以高性能感知融合成了目前大部分汽車廠商的選擇，而滿足高性能就需要開發商解決巨大的工程難點，其中包括：軟件算法、硬件光學模塊、計算芯片。

這三者構成了激光雷達核心技術框架，也是這三者成為了全球從事這個領域公司的殺手锏，誰能掌握其中一項技術并保持有力的競爭力和領先性，那么大概率它就掌握了「財富密碼」。

賽靈思就是掌握「芯片」技術的廠家之一，當然，賽靈思不止有芯片技術，他還能提供包括軟硬件在內容系統解決方案，涉及整車傳感器、自動駕駛、智能座艙多個領域。

而 FPGA 方案因?yàn)槠涑錾撵`活性、高吞吐量完美契合現階段自動駕駛企業對于產品工程落地的需求，因此我相信 FPGA 方案會迎來階段性市場的間斷性繁榮。
