1 引言

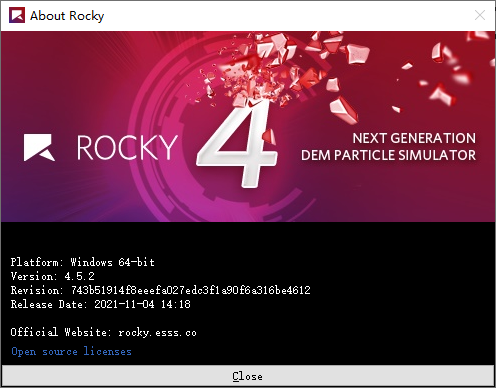

顆粒流模擬廣泛應用于固體動力學，流體動力學，熱動力學，電磁動力學等領域。總的來說，有兩大類模擬途徑，一類途徑是基于光滑粒子流體動力學(Smoothed Particle Hydrodynamics，簡稱SPH), 這種途徑最典型的模擬軟件是Abaqus; 另一類途徑是基于離散元(Discrete Element Method, 簡稱DEM)，這種途徑在巖土工程領域最典型的軟件是PFC(PFC模型建立機制)。除此之外，在機械應用領域使用離散元原理開發的軟件有EDEM(Altair EDEM Professional 2021.2.0)和Rocky DEM(ESSS Rocky Version 4.5.2, 1.17G)。這個筆記簡要描述了Rocky的應用范圍。

2 Rocky應用領域

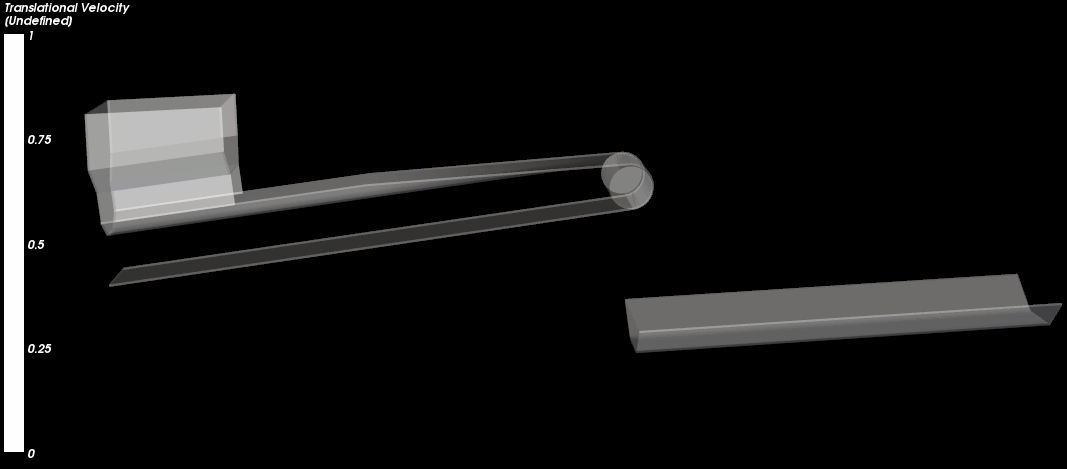

Rocky DEM是一個三維離散元DEM軟件，用來模擬一組顆粒如何與其他顆粒以及各種邊界進行互動，這些邊界可能代表的是輸送槽、磨坊、攪拌機、犁、織布機或其他類型的散體材料處理設備。與PFC的主要用途不同，Rocky主要應用在制造領域，盡管PFC也能做類似的模擬。Rocky的工程應用領域包括:

提高設備的壽命和容量

消除堵塞，皮帶和班輪穿刺

減少電力下降、灰塵和噪音

降低溢出和產品退化

增強混合，減少死區和隔離

評估擴展策略

預測力、扭矩和功耗

通過與 FEA 耦合分析結構載荷

通過與 CFD 耦合模擬流體顆粒相互作用

Rocky能夠與ANSYS進行聯合分析，例如CAD設計工具Ansys SpaceClaim，CFD工具Ansys Fluent，F(xiàn)EA工具Ansys Mechanical。

3 Rocky工作原理

離散元是一種預測散裝固體(bulk solid)行為的數值技術。散裝固體是一個大的固體顆粒的集合，又稱顆粒流介質。顆粒介質流動在礦業工程的典型例子是礦石通過移動的采礦機械設備運輸。顆粒流的運動模擬比較復雜，因?yàn)檫@些流動可能是固體，也可能是液體，或兩種行為的組合。例如，沙子在沙漏的行為像一個液體，而沙子本身存在固體的應力應變關系。如同PFC的工作機理一樣，Rocky是一種無網格的方法，不求解連續體問題的運動方程。因此，不需要材料的應力應變關系，相反，通過DEM模擬后的結果可以輸出應力應變關系。每個顆粒的運動方程都通過時間進行積分。已知的總力是接觸力(顆粒與邊界之間)和體力, 典型的體力是重力、液體，靜電力、電磁力等。
