有一些做金融方面的朋友，確實對汽車行業轉變?yōu)門MT電子方面需要很多的學習。我個人覺得在拆解分析、成本探討和趨勢方面，蒙羅老爺子做了很多的工作。就功率電子方面，他之前在網上做了一次1個多小時的公開課程《Tesla’s Inverter Technology Versus Other BEVs》，里面有很多值得我們思考的信息。

圖1 蒙羅老爺子的特斯拉逆變器課程

周末了，我主要給大家分享一下，如果你都不想花一個小時，你可以看一下我的點評。

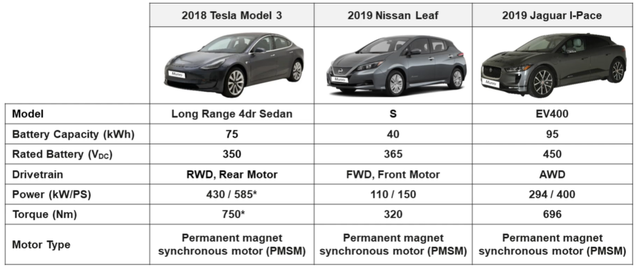

1）車型基本參數

2）逆變器基本參數

這里面隨著SiC的使用上量，蒙羅對于逆變器的價格其實從810美金，下調到了522美金。

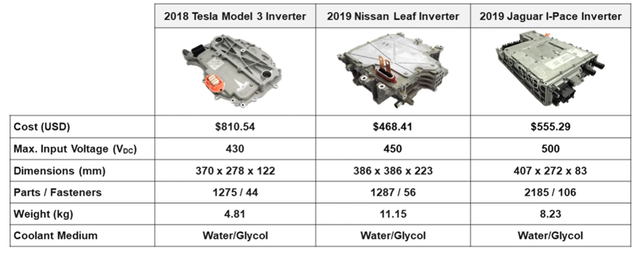

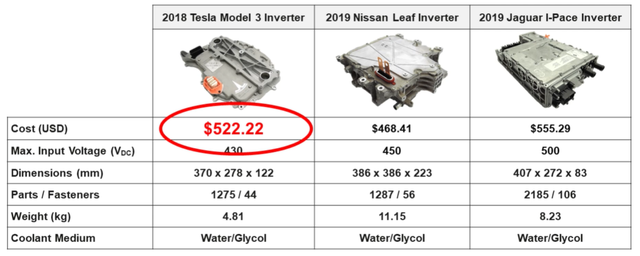

圖2 成本的變化差異

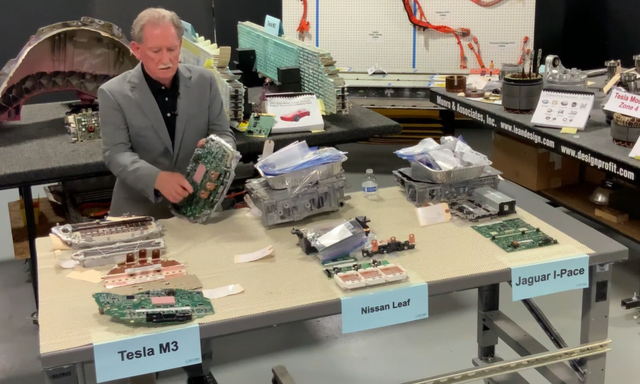

圖3 3個逆變器的實物對比

我前幾日去聊，好多朋友不了解這個三合一驅動軸，是指逆變器、減速箱和電機，其中Model 3、Y 系列是很薄的。

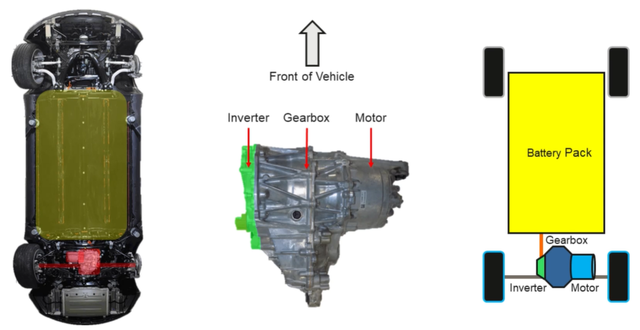

圖4 3合一驅動軸

這個是碳化硅版本的逆變器，你們看哪些東西可以國產化吧。

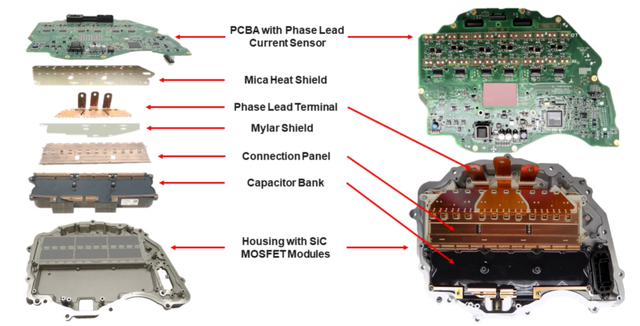

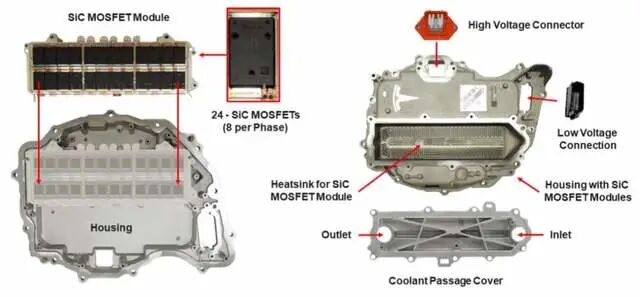

圖5 逆變器的主要部件

里面最貴的是24個碳化硅的MOSFET，每相8個，單個開關4個并聯。

圖6 逆變器本身是一個的結構件和功率電子部件

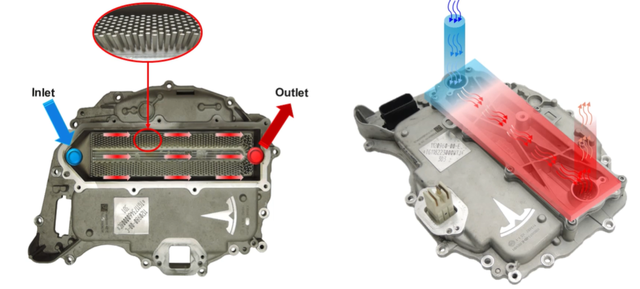

圖7 這個殼體里面有散熱的結構

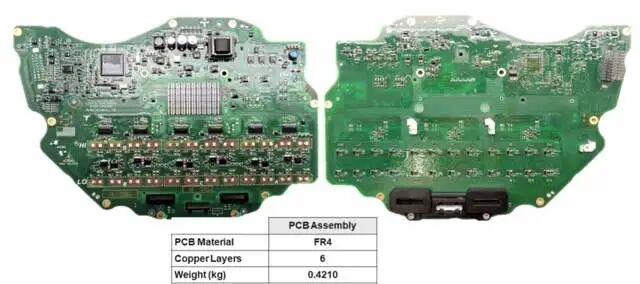

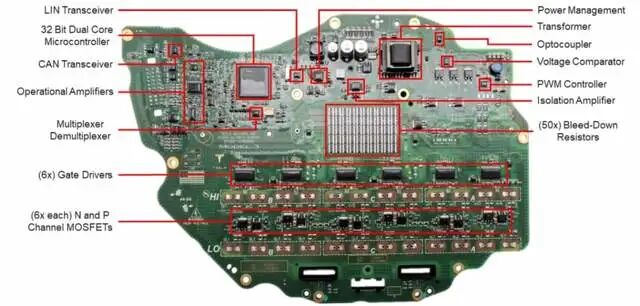

圖8 逆變器的電路結構，F(xiàn)R4的電路板

這里面的部件價值量，其實沒多少，但是有不少東西確實在國產化，據說在電流傳感器走得比較快。

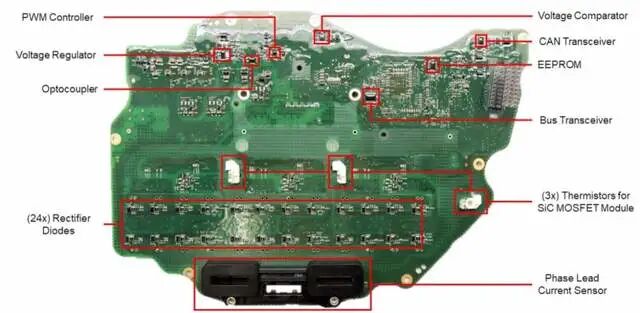

圖9 上面的好多器件，到2025年確實可以國產化的

第二部分 分解的框圖

這部分蒙羅老爺子其實做了，他在課程里面把框圖模糊化了

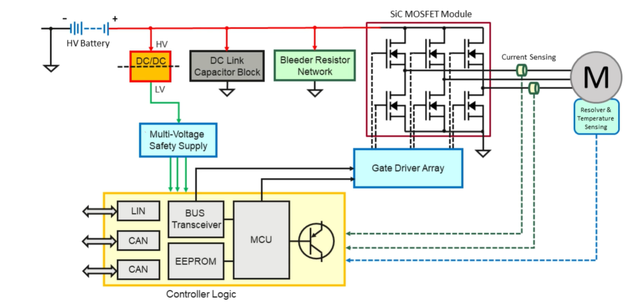

圖10 整個逆變器的框圖

圖11 32位單片機

我個人覺得，國內做電源芯片可能比較快，所以汽車電源方面突破會比較迅速。

圖12 多電壓供電網絡

圖13 隔離驅動芯片

圖 14 LIN收發器

圖15 CAN收發器電路

圖16 高壓泄放電阻網絡

圖17 直流迪納亞隔離傳感器

小結：這個課程里面還有另外LEAF和I-pace的，其實大家并不關心，我就不貼出來了。周末做一些相對比較簡單的內容，供大家參考。
