答：使用Orcad軟件進行輸出Allegro第一方網表時，彈出如圖3-72所示的界面，這個是表示原理圖有錯誤，不滿足Allegro軟件的要求，不能輸出網表，

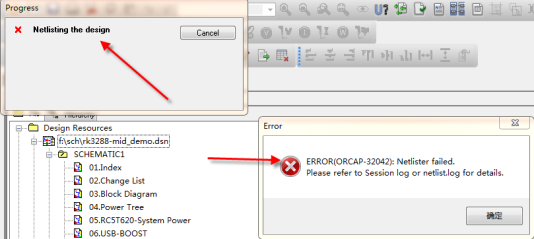

圖3-72  輸出Allegro網表報錯示意圖

在輸出Allegro第一方網表彈出這個界面，我們需要找到如圖3-72所示的netlist.log這個文件，原理圖中存在的錯誤在這有詳細的描述，這個文件一般存儲于輸出網表的那個文件夾下，用寫字本文件打開此文件，如圖3-73所示，將列表中所列的錯誤一一解決掉，即可輸出網表文件了。

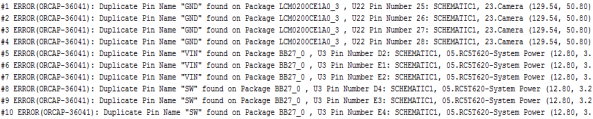

圖3-73  原理圖錯誤列表示意圖
