多少千瓦電機需要加熱繼電器？

2021年11月18日 14:42
瀏覽：2344

熱繼電器主要保護對象是三相電機，它的作用是過載保護，也有部分熱繼電器還帶有缺相保護。從原理上來分析，只要被保護對象（三相電機）的額定電流不超過熱繼電器電流調節范圍，那么都可以配置熱繼電器。對于功率特別大的三相電機，還可以采用電流互感器和熱繼電器配合使用。

多少千瓦電機需要加熱繼電器？的圖1
熱繼電器工作原理
熱繼電器工作原理在網上有很多而且寫的特別詳細，比我講的還好。這里我就用簡單的語言來描述一下熱繼電器的大致工作原理。

多少千瓦電機需要加熱繼電器？的圖2

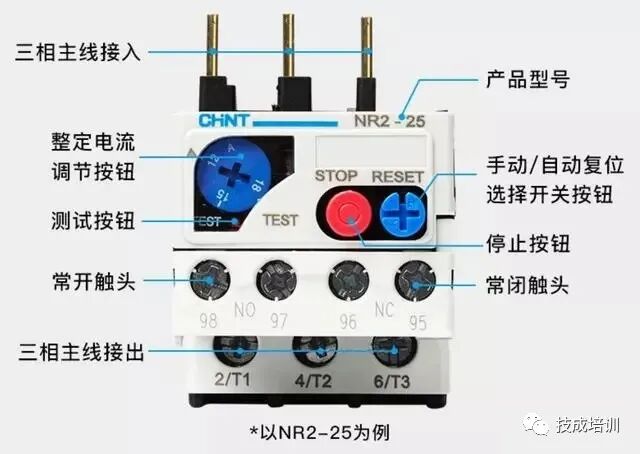

熱繼電器有主觸頭和輔助觸頭，主觸頭上分別標有L1/T1、L2/T2、L3/T3，輔助觸頭上面標有NO（常開）、NC（常閉）。
在使用的時候把熱繼電器主觸頭串聯到主電路中，用于檢測主線路電流大小。當熱繼電器主觸頭檢測到實際電流超過熱繼電器整定電流時，那么輔助觸頭常開（NO）就接通，輔助觸頭常閉（NC）就斷開。

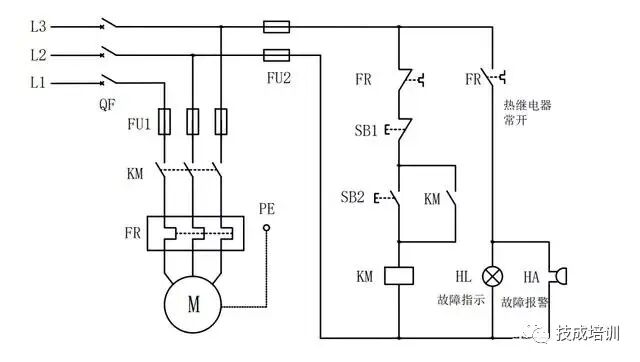

那么我們可以把熱繼電器輔助觸頭常閉串聯到接觸器線圈上，來控制接觸器線圈斷電，從而達到控制接觸器主觸頭斷電。至于熱繼電器常開觸頭，我們可以把它用于發出過載信號，比如把它和故障指示燈或者蜂鳴器串聯。一旦設備發生過載，那么熱繼電器輔助觸頭常開接通，故障指示燈亮或蜂鳴器報警。

多少千瓦電機需要加熱繼電器？的圖3

多少千瓦電機需要加熱繼電器？的圖4
熱繼電器選型

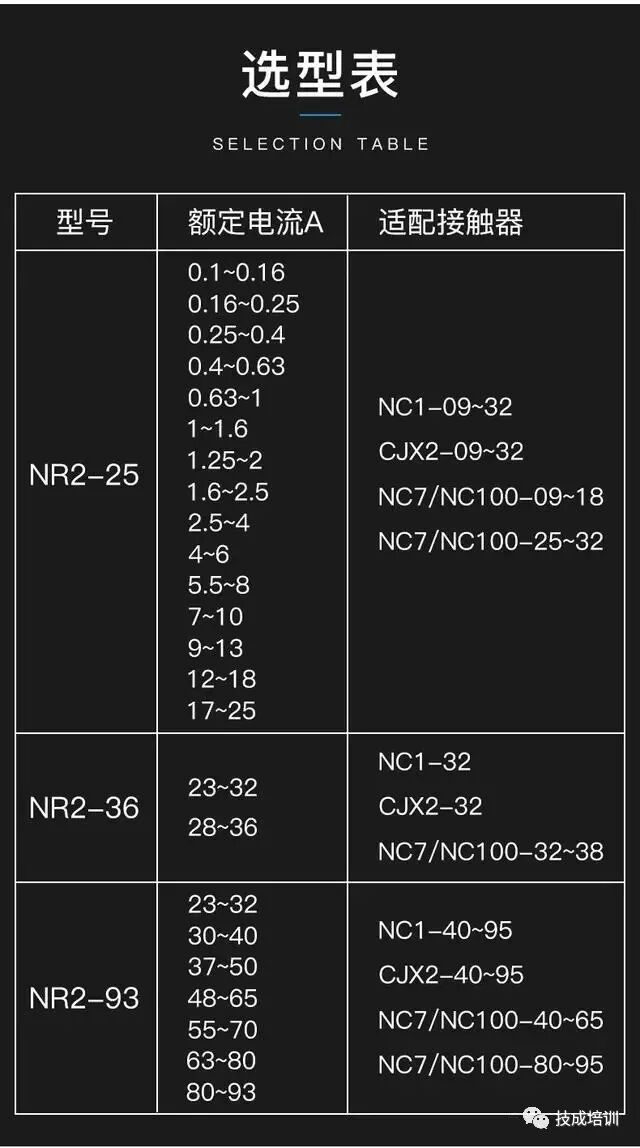

在選擇熱繼電器額定電流時，需要根據電機額定電流來選擇，需要確保電機額定電流在熱繼電器調節范圍內。下圖是國產某品牌的熱繼電器選型表，我們來看一下

多少千瓦電機需要加熱繼電器？的圖5

從上圖可以看出，該品牌NR2系列熱繼電器的額定電流范圍從0.1--93A，幾乎涵蓋所有中小功率電機。所以，不論什么功率電機都可以裝配熱繼電器來實現過載保護。
有些朋友可能好奇，如果電機額定電流超過93A，那怎么辦呢？
1. 我們可以選其他系列，額定電流更大的熱繼電器。
2. 可以采用電流互感器和熱繼電器配合使用。

多少千瓦電機需要加熱繼電器？的圖6

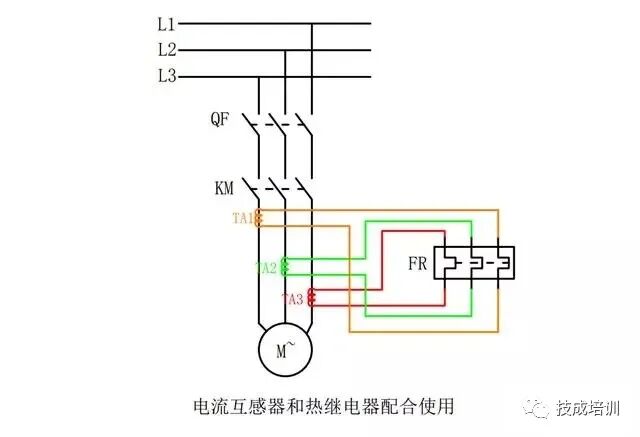

如上圖所示，把三相電機電源線穿過電流互感器，然后把電流互感器的二次側接入熱繼電器主觸頭。熱繼電器整定值取電機額定電流除以電流互感器的倍數即可。
多少千瓦電機需要加熱繼電器？的圖7
舉個例子
有一個三相電機額定電流為200A，要想對該電機實現過載保護。那么可以選一個250/5的電流互感器，然后選一個額定電流2.5-4A的熱繼電器串聯在電流互感器二次回路中。
正常工作時，電機額定電流為200A，互感器感應電流為200/50=4A。當電機發生過載時，那么互感器感應電流也會增大，熱繼電器主觸頭檢測到電流超過設定值，那么輔助觸頭常閉斷開，接觸器線圈斷電，電機停止。（來源：技成培訓)
