在純電動汽車中，動力電池包作為汽車唯一的動力來源，動力電池包電能的高低決定了電動汽車的行駛里程。提高動力電池包電能的方法有兩種：采用高容量的電芯，使用更多的電芯。一般電芯容量越高，成本也越高。因此優化動力電池包的結構，盡量使用更多的電芯成為動力電池設計過程需要考慮的重要因素。

動力電池系統

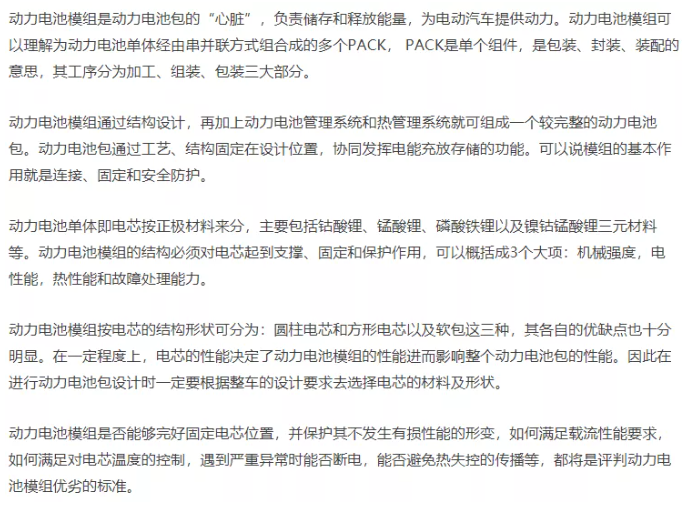

1）動力電池模組

2）結構系統

結構系統主要由動力電池PACK上蓋、托盤、各種金屬支架、端板和螺栓組成，可以看作是動力電池PACK的“骨骼”，起到支撐、抗機械沖擊、機械振動和環境保護（防水防塵）作用。動力電池包裝載在汽車上，首先得考慮和滿足機械方面的特征，產品需要具有足夠的強度和剛度，在振動、沖擊等機械載荷下不發生形變和功能異常，在碰撞、擠壓、翻滾、跌落等事故狀態下有足夠的安全防護。

3）電氣系統

電氣系統主要由高壓跨接片或高壓線束、低壓線束和繼電器組成，高壓線束可以看作是動力電池PACK的“大動脈血管”，將動力電池包心臟的動力不斷輸送到各個需要的部件中，低壓線束則可以看作動力電池PACK的“神經網絡”，實時傳輸檢測信號和控制信號。

4）熱管理系統

5）動力電池管理系統

電動汽車依靠電能驅動車輛行駛，瞬時功率可能高達幾百千瓦，電壓范圍從幾十伏特到幾百伏特，電流也可以達到正負幾百安培，大電流的充電和放電，以及高電壓的輸出，意味著動力電池包有很高的電氣載荷要求。

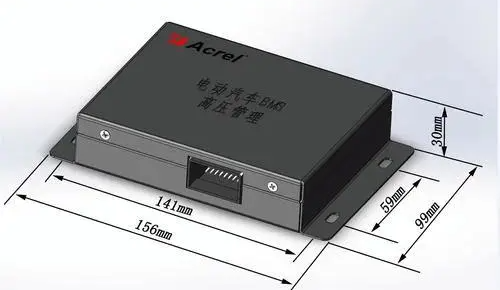

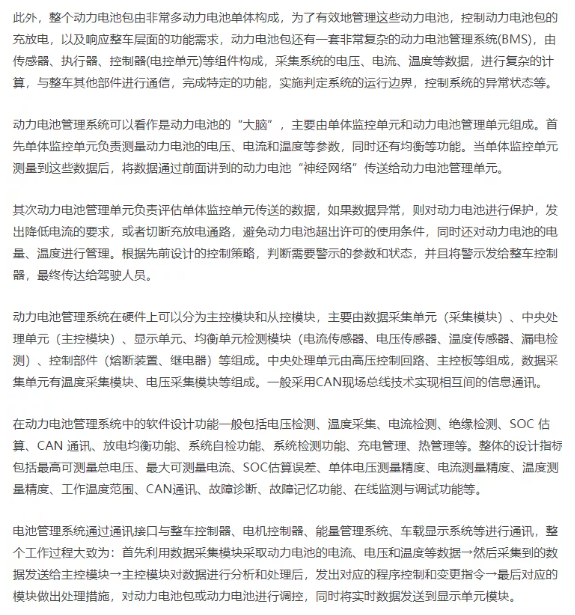

BMS系統

深化動力電池模組的系統化、集成化設計，提升現有成組生產工藝，進而提高成組動力電池的安全可靠性，動力電池成組技術要求如下。

1）高能量密度

提高動力電池包能量密度，以滿足電動汽車行駛里程。提高動力電池包能量密度的方法有，一是提高成組效率，二是采用更高能量密度的電芯。目前，方形電芯將主推能量密度230～240Wh/kg的產品，軟包主推240～260Wh/kg產品，18650電芯將推出3.2～3.4Ah的產品、21700電芯將推出4.8～5.0Ah的產品。

能量密度

目前，提高動力電池包能量密度的方法不是太多，無外乎從提高單體能量密度和模組優化以及殼體的輕量化這幾個方面著手。總之，在動力電池包帶電量一定的情況下，盡量提高其成組效率。

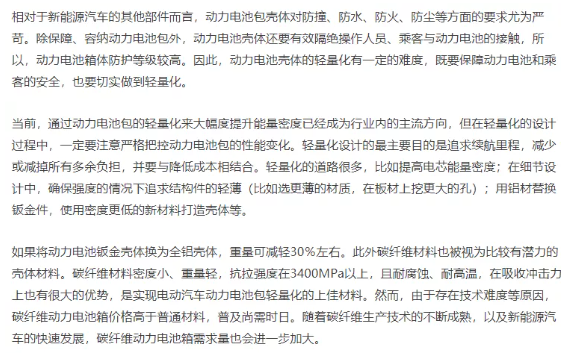

2）輕量化設計

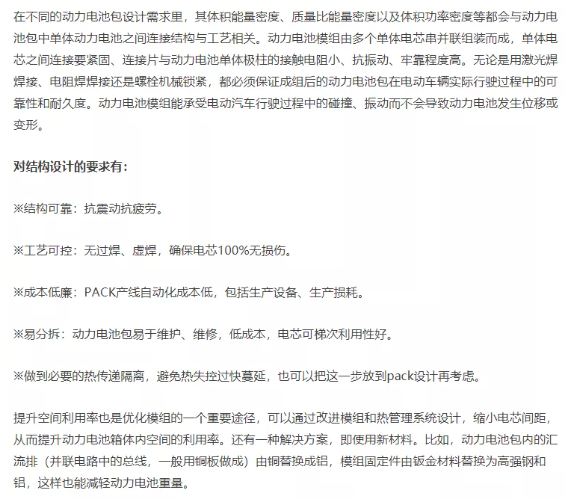

3）結構設計

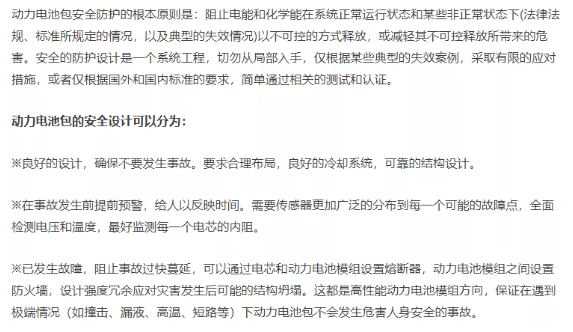

4）安全設計

5）熱管理設計

動力電池模組應能適應不同氣候下的正常運行，如在高溫時開啟制冷系統降低動力電池包溫度，低溫時開啟加熱系統保證動力電池包的正常充放電。軟包電芯的物理結構決定了其不易爆炸，一般只有外殼能承受的壓力足夠高，才有可能炸，而軟包電芯內部壓力一大，便會從鋁塑膜邊緣開始泄壓、漏液。同時軟包電芯也是幾種電芯結構中，散熱最好的。

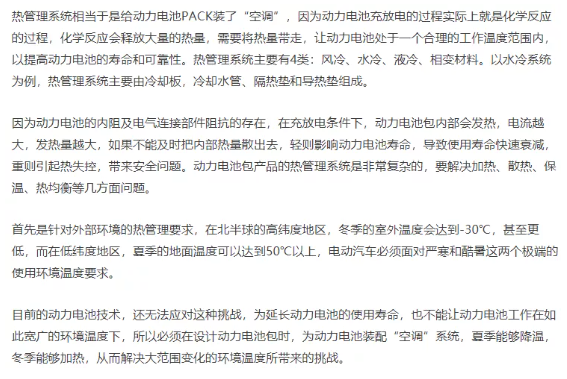

熱管理系統

當前主流的冷卻方式，已經轉變?yōu)橐豪湟约跋嘧儾牧侠鋮s。相變材料冷卻可以配合液冷一起使用，或者單獨在環境不太惡劣的條件下使用。另外還有一種當前國內仍然較多應用的工藝，灌膠。這里灌得是導熱系數遠大于空氣的導熱膠。由導熱膠將電芯散發的熱量傳遞到模組殼體上，再進一步散發到環境中。這種方式，電芯再次單獨替換不太可能但也在一定程度上阻止了熱失控的傳播。

對于液冷，冷板與液冷水管正是液冷系統的組成部件。動力電池模組由電芯層疊而成，而電芯間有間隔排布的冷板，其保證每個電芯都有一個大面接觸到冷板。在液冷技術應用中，必須考慮液冷板的固定，密封性，絕緣性等。

6）電氣設計

動力電池模組的電氣設計包含低壓和高壓兩個部分：

1）低壓設計。在低壓設計時一般需要考慮以下幾個方面的功能：

①通過信號采集線束，將動力電池電壓、溫度信息傳輸?shù)絼恿﹄姵啬＝M從控板或動力電池模組控制器，動力電池模組控制器設計有均衡功能（主動均衡或者被動均衡或者二者并存）。

②少量的繼電器通斷控制功能可以設計在從控板上，也可以設計在動力電池模組控制器上。

③通過CAN通訊連接動力電池模組控制器和主控板，將動力電池模組信息傳遞出去。

2）高壓設計。高壓設計主要是電芯與電芯之間的串并聯，以及動力電池模組之間的連接導電方式設計，一般模組之間只是考慮串聯方式。這些高壓連接需要達到兩個方面的要求：

①電芯之間的導電件和接觸電阻分布要均勻，否則單體電壓檢測將受到干擾。

②電阻要足夠小，避免電能在傳遞路徑上的浪費。

7）標準化設計標準化是大工業以來的長期追求，標準化是降低成本提高互換性的基石所在。具體到動力電池模組，還多了一個梯次利用的目的。目前我國動力電池單體還沒有標準化，模組標準化還有更遠的路要探索。

目前，行業內圓柱電芯的模組成組效率約為87％，系統成組效率約為65％。對于不規則的動力電池箱體，圓柱動力電池可充分利用空間，相對方形和軟包更有優勢。通過減小電芯間距和模組輕量化，可使模組成組效率得到較大提高。

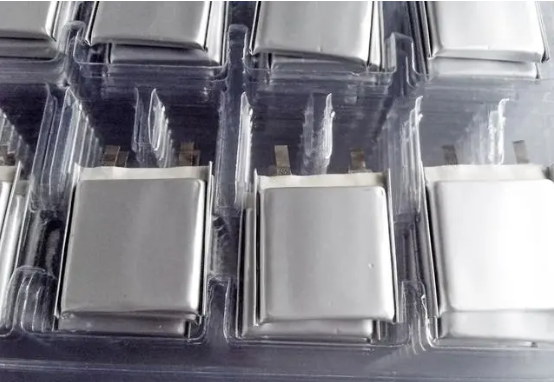

軟包電池

軟包電芯模組成組效率約為85％，系統成組效率約為60％。軟包電芯的單體能量密度比圓柱和方形有更高的提升空間，但對模組設計要求較高，安全性不易把控。

在成組效率方面，相較于軟包和圓柱動力電池，方形動力電池成組效率更高。方形電芯的模組成組效率約為89％，系統成組效率約為70％。方型電芯更適用于規則箱體，電芯體積變大有利于提高電芯能量密度，后續模組成組效率提升空間有限，有賴于單體電芯能量密度的提升。

如果按照目前的系統成組效率計算，要達到《促進汽車動力電池產業發展行動方案》提出的2020年新型鋰離子動力電池包能量密度260Wh／kg的要求，那么，圓柱單體電芯就需要達到400Wh／kg，軟包單體電芯能量密度要達到433Wh／kg，方形單體電芯能量密度需要達到371Wh／kg。顯然，2020年單體電芯能量密度要達到這個水平有難度，那么進一步提高動力電池的成組效率就變得十分必要和緊迫。

模組優化設計可以從多個方面著手，對于圓柱來說，業內新研發了21700電芯，相較于18650，電芯直徑變大后，動力電池支架板和集流片孔變大，相應重量減輕，動力電池包中電芯數量減少，同時焊接配件的數量也相應減少。

在鋰動力電池成組技術中，最重要的是電池管理系統，它是動力電池包的“大腦”，它像“管家”一樣，包攬所有的工作，從監控每一級動力電池物理變量，環境溫度，到系統級動力電池包性能估計，在線診斷與預警，充、放電與預充控制，熱、冷管理等。大電流主動均衡技術是電池管理系統中最核心的技術，它需要解決的是動力電池包在使用過程中衰減的問題，也就是要確保續航里程穩定及可預測的問題。
