在配電設備運行過程中，開關柜的“五防”功能檢查是非常重要的，現在我分享下我工作中是如何對10kV開關柜的“五防”功能進行檢查的。

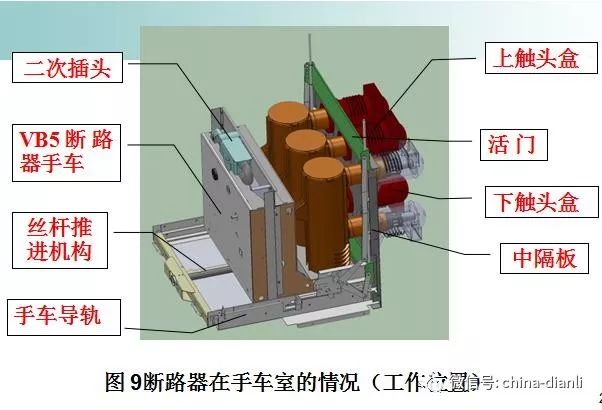

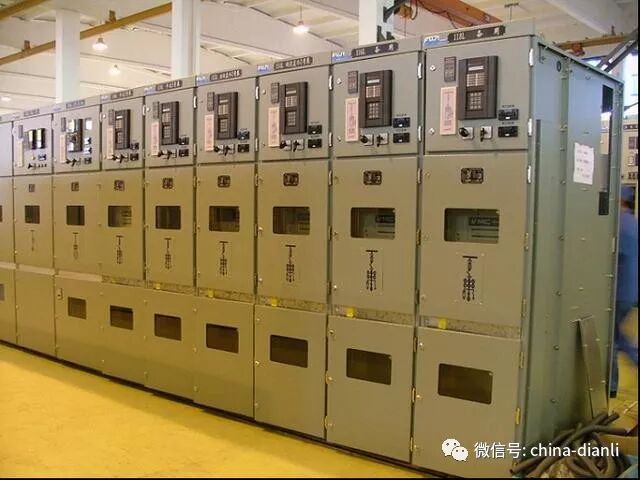

10kV開關柜外形

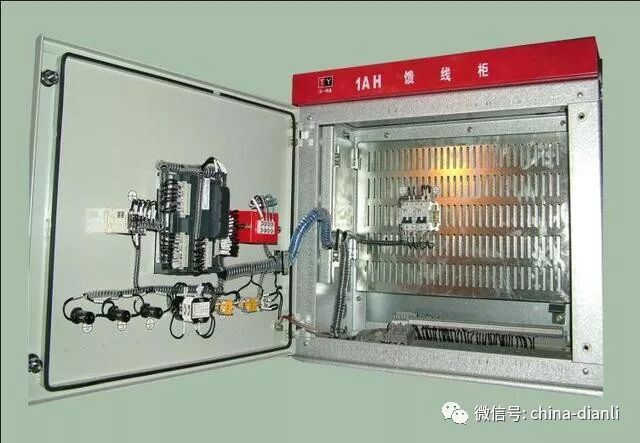

10kV開關柜二次側

一、開工前的準備

1、首先要確保需要做檢查的開關柜母線側與出線側停電，開關小車在試驗位置，斷路器已斷開，地刀已合上。儲能電源和控制電源已合上，輔助加熱電源已斷開；

2、知曉工作過程中的危險點及防控措施：

(1) 防止觸電傷害 ——相鄰間隔設備帶電運行，因此禁止跨越圍欄，嚴禁走錯間隔，注意與高壓帶電部位保持足夠的安全距離（10kV≥0.7m）。工作時不準打開手車室內活門擋板。拔出或恢復二次插頭前應檢查儲能和控制電源確已斷開。

(2) 防止機械傷害——工作前應釋放機構能量，手動儲能后應立即拔出搖把。檢查和維護時應兩人進行。機構儲能后不準將手伸入機構內部。工作過程中應全程戴好安全帽。

二、開始工作

1、防止帶地刀操作手車功能檢查

1.1 開關柜的狀態檢查：確保儲能電源、控制電源已合上。開關小車在試驗位置，斷路器處于分閘狀態，彈簧未儲能，地刀已合上。

1.2 具體操作：將開關小車搖入至工作位置，開關小車無法移動即開關柜防止帶地刀操作開關小車功能正常。

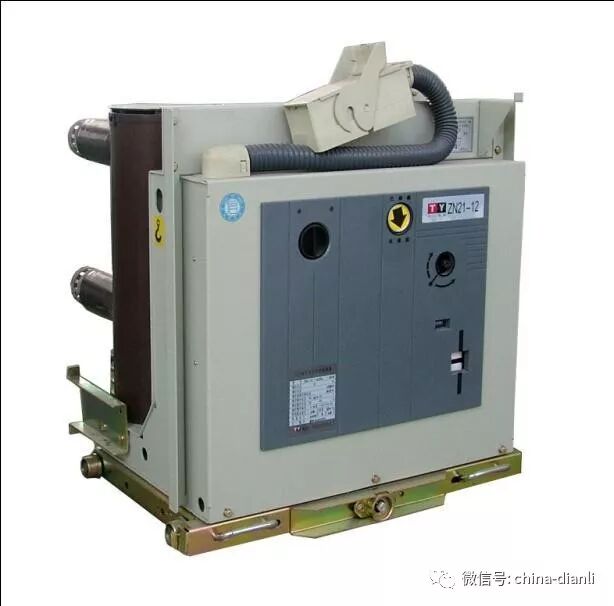

手車開關

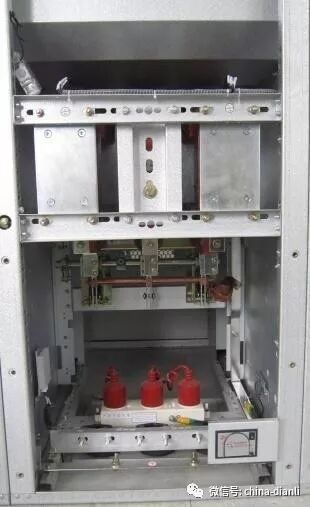

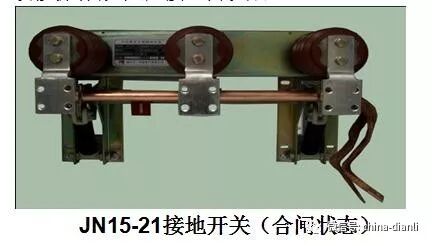

后柜門看到的接地刀閘

2、試驗位置防止誤合斷路器功能檢查

2.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在試驗位置，斷路器處于分閘狀態，彈簧未儲能，地刀已合上。

2.2 具體操作：拉開地刀，將開關小車由試驗位置操作至工作位置，但當開關小車剛好離開試驗位置時停止操作，手動儲能，合上斷路器，斷路器不能合閘即試驗位置防止誤合斷路器功能正常，然后操作開關小車至試驗位置。

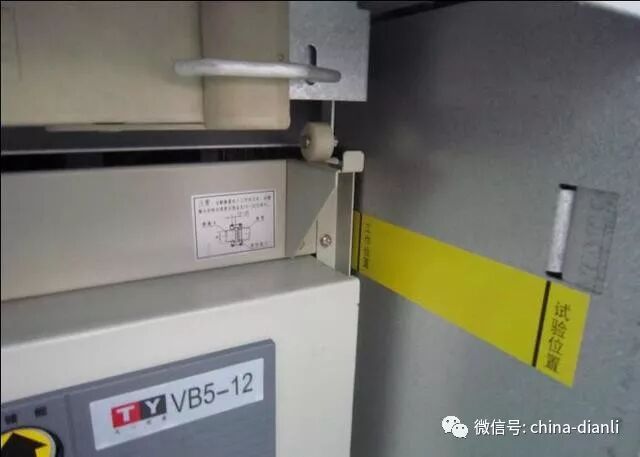

開關柜內的試驗位置和工作位置

3、試驗位置 防止帶負荷操作開關小車功能檢查

3.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在試驗位置，斷路器處于分閘狀態，彈簧已儲能，地刀已斷開。

3.2 具體操作：合上斷路器，將開關小車由試驗位置操作至工作位置，開關小車不能移動即試驗位置防止帶負荷操作開關小車功能完好，然后斷開斷路器。

4、工作位置防止誤合斷路器功能檢查

4.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在試驗位置，斷路器處于分閘狀態，彈簧未儲能，地刀已斷開。

4.2 具體操作：將開關小車由試驗位置操作至工作位置，然后將開關小車由工作位置操作至試驗位置，但當開關小車剛好離開工作位置時停止操作，手動儲能，然后合上斷路器，斷路器無法合閘即工作位置防止誤合斷路器功能正常，然后操作開關小車至工作位置。

5、工作位置 防止帶負荷操作開關小車功能檢查

5.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在工作位置，斷路器處于分閘狀態，彈簧已儲能，地刀已斷開。

5.2 具體操作：合上斷路器，將開關小車由工作位置操作至試驗位置，開關小車不能移動即工作位置防止帶負荷操作開關小車功能完好，然后斷開斷路器。

6、檢查防止帶電合地刀功能檢查

6.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在工作位置，斷路器在分閘狀態，機構未儲能，地刀分閘。

6.2 具體操作：推上地刀，地刀無法合上即防止帶電合地刀功能正常。

7、防止誤拔二次航空插頭功能檢查

7.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在工作位置，斷路器在分閘狀態，機構未儲能，地刀分閘。

7.2 具體操作：斷開儲能電源、控制電源，拔下二次航空插頭，航空插頭被鎖定無法拔下 即防止誤拔二次航空插頭功能正常。然后合上儲能電源、控制電源確保開關柜各狀態指示燈與實際相符，確已復位。

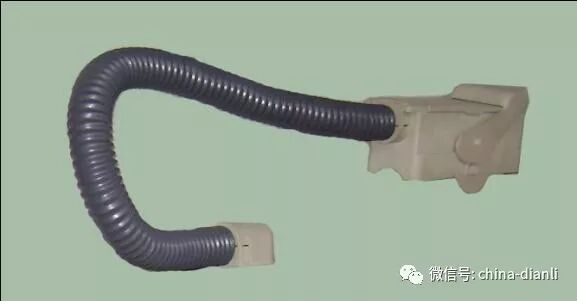

二次航空插頭

8、防止誤入帶電間隔及誤入帶電間隔活門擋板功能檢查

8.1 開關柜的狀態檢查：儲能電源、控制電源已合上。開關小車在工作位置，斷路器在分閘狀態，機構未儲能，地刀分閘。

8.2 具體操作：將開關小車由工作位置操作至試驗位置，確保地刀已斷開，移步至后柜門，打開電纜室后柜門，后柜門被閉鎖機構鎖住，無法打開；移步至柜前，推上地刀，移步至后柜門，可以打開電纜室后柜門；移步至柜前，拉開地刀，發現地刀無法拉開；移步至后柜門，關上后柜門。即可判斷防止誤入帶電間隔后柜門與地刀之間閉鎖功能完好。最后切斷控制電源和儲能電源，拔下二次航空插頭，將開關小車?yán)鲋翙z修位置，查看手車室活門擋板封擋情況，確保活門擋板封擋正常，即防止誤入帶電間隔活門擋板功能正常。

最后將開關柜恢復到初始狀態。

如果上述八項功能檢查都正常即可判斷開關柜的五防功能檢查正常！

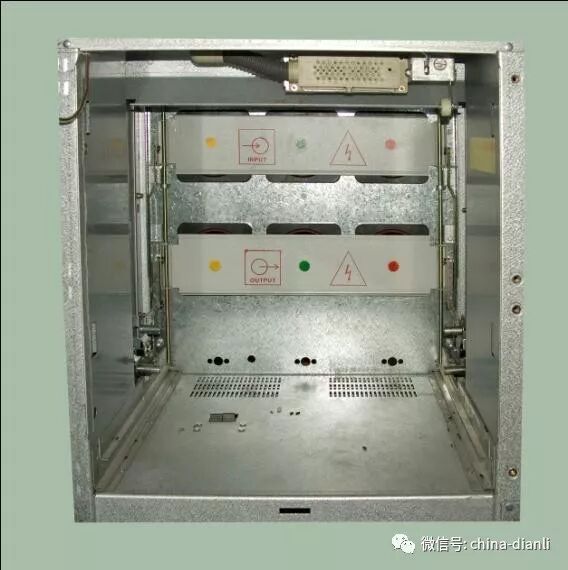

活門擋板

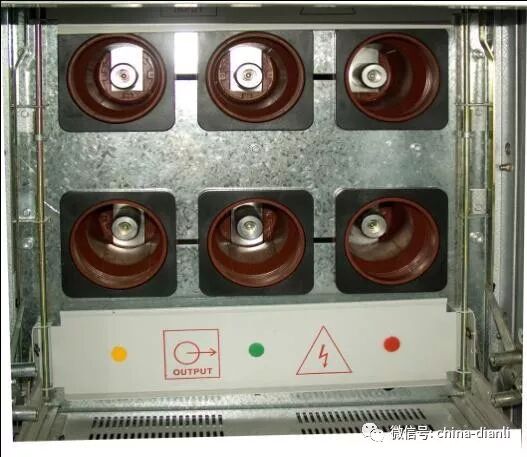

活門擋板打開的樣子

綜上所述，五防即：

A.防止誤分合斷路器—斷路器手車必須處于工作位置或試驗位置時，斷路器才能進行合、分閘操作。

B.防止帶負荷移動斷路器手車—斷路器手車只有在斷路器處于分閘狀態下才能進行拉出或推入工作位置的操作。

C.防止帶電合接地刀—斷路器手車必須處于試驗位置時，接地刀才能進行合閘操作。

D.防止帶接地刀送電—接地刀必須處于分閘位置時，斷路器手車才能推入工作位置進行合閘操作。

E.防止誤入帶電間隔—斷路器手車必須處于試驗位置，接地刀處于合閘狀態時，才能打開后門；沒有接地刀的開關柜必須在高壓停電后（打開后門電磁鎖），才能打開后門。
