答：orcad與Cadence Allegro的交互式操作需要滿足以下兩個要求才可以實現：

? Orcad輸出的是Allegro的第一方的網表，Allegro導入的是第一方網表，輸出的具體方法見第3.35問；

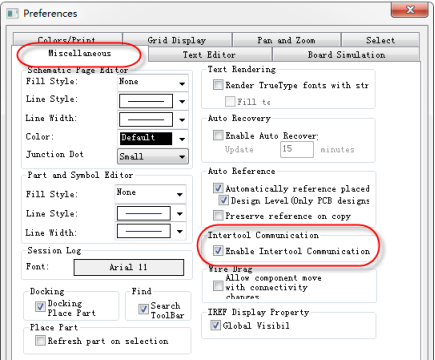

? Orcad軟件需要勾選以下選項，才可以實現交互式的操作，執行Options→Preference選項，選擇Miscellaneous選項，如圖3-71所示，在Intertoos Communication選項中，勾上下面的選項，才可以進行交互式操作；

圖3-71  交互式操作示意圖

? Orcad與Allegro進行交互式操作的方法，先在Allegro軟件中執行移動Move命令，然后在Orcad中款選器件。這樣Allegro中會相應的選中框選的器件進行移動；反之,在Allegro軟件執行高亮 Assign Color的命令，高亮器件或者是網絡，Orcad軟件中會相應的進行選中。
