首先，請問大家?guī)讉€小小的問題，你清楚：

• 你知道多核OS在什么場景下使用嗎？
• 多核系統OS又是如何協同啟動或者關閉的呢？
• AUTOSAR OS存在哪些功能安全等方面的要求呢？
• 多核OS之間的啟動關閉與單核相比又存在哪些異同呢？
• 。。。。。。

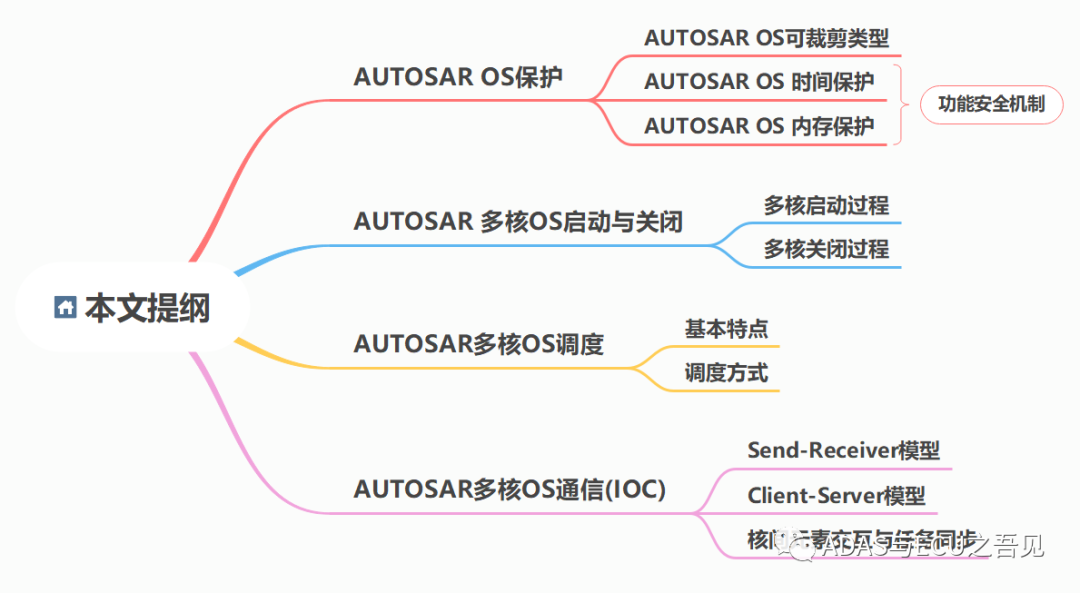

今天，我們來一起探索并回答這些問題。為了便于大家理解，以下是本文的主題大綱：

AUTOSAR OS 保護

在上篇文章 AUTOSAR基礎篇之OS(上) 中我們可以了解到AUTOSAR OS的基本特點，基本對象以及各個對象之間的彼此關聯，本篇文章將承前啟后，在此基礎上來簡單談?wù)勎覍UTOSAR 多核OS的理解與認識。鑒于本人水平能力有限，如存在錯誤之處，還請大家多多批評指正。

我們已知道AUTOSAR OS來源于OSEK OS，隨著汽車電子信息安全，功能安全等需求的不斷提出，傳統的OSEK OS已無法滿足當前的需求，因此AUTOSAR組織在OSEK OS的基礎上為不同的用戶提供四類不同功能安全的OS可裁剪類型，分別為SC1-SC4。

AUTOSAR OS 可裁剪類型

AUTOSAR OS的四種可裁剪類型分別為SC1-SC4，具體含義如下：

• SC1:  OSEK OS + Schedule Table；
• SC2:  OSEK OS + Schedule Table + Timing Protection;
• SC3:  OSEK OS + Schedule Table + Memory Protection;
• SC4:  OSEK OS + Schedule Table + Timing Protection + Memory Protection；

如下圖1所示，較為清晰了描述了這四種不同可裁剪類型的區別與聯系。

圖1 AUTOSAR OS可裁剪類型

AUTOSAR OS 時間保護

從AUTOSAR OS四種可裁剪類型可以看出，時間保護(Timing Protection)是一項非常重要的功能保護機制。如之前文章所示，AUTOSAR OS作為一實時操作系統，那么就需要在預定的時間內完成特定的任務，但有時由于某些原因?qū)е鲁瑫r錯誤，OS必須采用有效的方式來預防超時任務的發生，而這類措施則可以稱為時間保護。

一種較為常見的時間保護就是Deadline Monitoring。即當OS檢測到某一任務的運行時間超過其截止時間時，則會調用相應的Hook函數向系統報錯，但是AUTOSAR OS并不是通過監控截止時間方式來實現時間保護的，因為針對截止時間的保護并不能準確識別出當前錯誤的原因。具體解釋如下：

• 現象： 任務1的運行時間超過其截止時間時，任務A本身可能并沒有出錯；
• 過程： 在執行任務1之前的任務2頻繁的搶占或者過長的阻塞資源的訪問；
• 原因： 正由于任務2的上述行為，進而導致任務1執行超時，從而直觀的認為任務1發生錯誤便停止任務1，反而讓真正的罪魁禍?zhǔn)兹蝿?wù)2繼續逍遙法外，這就不合情理，也起不到對OS中各任務的時間保護。

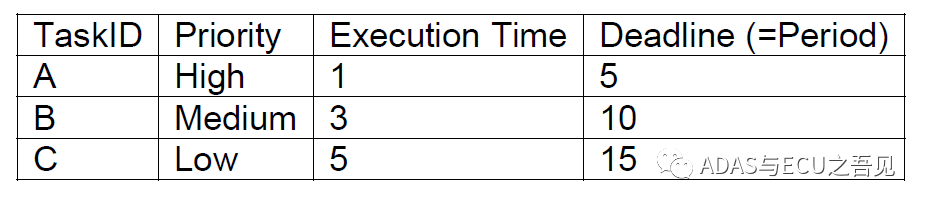

下面為了進一步加強大家對上述簡單的監控截止時間造成運行錯誤的理解，假設存在一個操作系統中存在下列任務A，B，C，并明確各自任務的優先級，執行時間，Deadline 如下表1中所示：

表1 操作系統任務的基本屬性假設

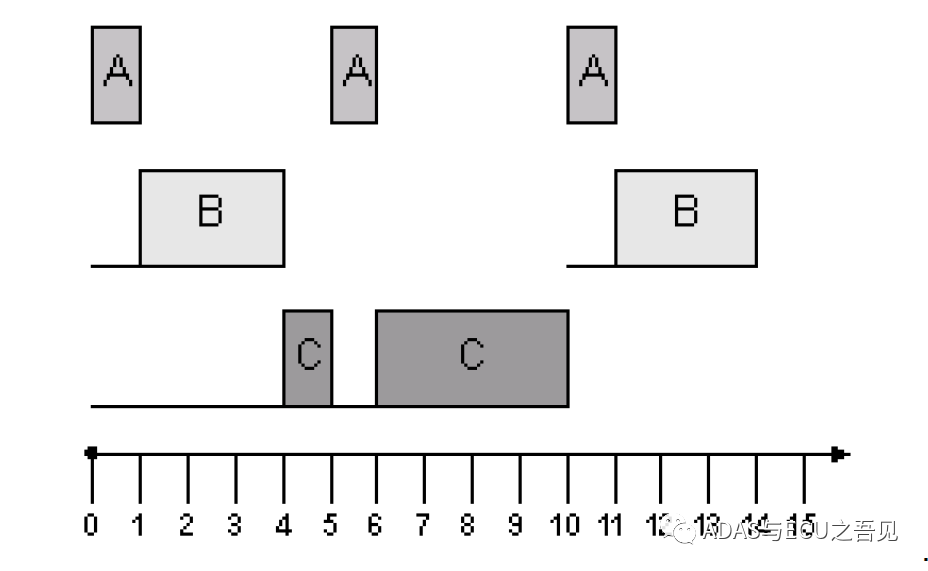

假設所有任務在0時刻均處于就緒狀態，期望運行的任務執行時序如下圖2所示。具體的任務執行時序如下所述：

• 由于任務A優先級最高，因此任務A先執行；
• 1個Tick之后任務B開始執行，3個Tick之后任務C執行；
• 當任務C執行1個Tick后被任務A打斷，任務A執行完畢后，任務C繼續運行；
• 到第10個Tick任務C執行完畢，周而復始，整個過程并未出現超時現象，并且仍有一個Tick的空閑狀態；

圖2 任務期望時序圖

接下來，如果發生如下圖3所示的異常狀況，那么我們看會發生什么呢？

• 任務A的第二個周期與任務B的第一個周期都出現運行時間過長的現象，但并沒有超過其截止時間。
• 任務B在第二個周期提前進入運行狀態，但也未超過其截止時間；
• 任務C按照正確的方式運行，但由于任務A與任務B的出錯導致任務C運行超時，則發生超時錯誤；

若此時采用簡單的超時監控機制只能監控到任務C超時，這時操作系統調用鉤子函數，由于出錯原因并未被檢測到，從而操作系統采取的措施將無法有效解決錯誤。

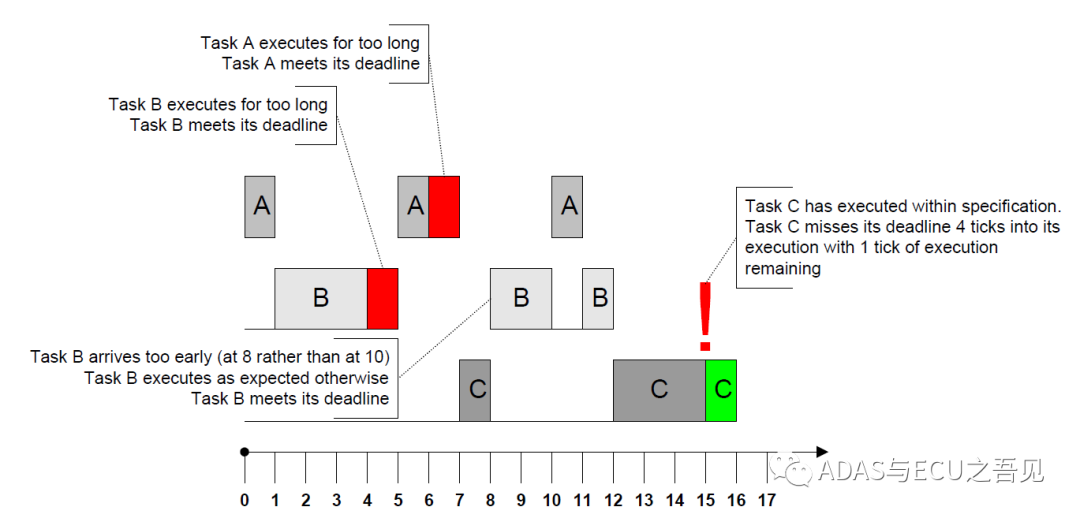

圖3 任務超時現象

因此，從上述例子分析可以得出任務或者中斷能否滿足其截止時間需取決于以下三大基本要素：

• 靜態任務或者中斷的執行時間上限；
• 被低優先級任務鎖住共享資源或屏蔽中斷所引起的阻塞時間；
• 任務或者中斷之間的間隔執行時間；

針對上述三大基本要素，AUTOSAR OS采取了下列三種時間保護機制：

對于1：AUTOSAR OS為任務或者二類中斷服務設定了運行時間上限；

對于2：AUTOSAR OS設定了共享資源被任務或者二類中斷鎖定的時間上限，設定了OS中斷被任務或者二類中斷中斷掛起的時間上限，設定了所有中斷被任務或者二類中斷掛起或者屏蔽的時間上限；

對于3：AUTOSAR OS設定了任務或者二類中斷執行間隔的時間下限；

特別的，需要注意的是AUTOSAR OS時間保護存在一些基本特性：

• 時間保護僅僅用于任務或者二類中斷，對于一類中斷不起作用；
• 在OS未開啟之前，時間保護將不起作用；
• 對于Trusted OS Application, OS應當有能力提供一種基于任務或者二類中斷的時間保護，而對于Non-Trusted OS Application，OS必須提供為這個非信任的OS Application中的每一個任務或者二類中斷提供時間保護；

AUTOSAR OS內存保護

AUTOSAR OS的內存保護需要特定的硬件支持，即處理器應該存在MPU單元(Memory Protection Unit), 例如英飛凌AURIX單片機則具備這個特性。鑒于內存保護可以有效防止出錯的應用模塊影響到其他模塊，降低系統完全癱瘓的風險，因此，AUTOSAR OS提供以下三種形式的保護：

棧保護

• 即每一個OS Application和其中的OS Object都有各自的私有棧，不同的OS Object無需存在共享棧。棧保護能夠更為快速的檢測出棧溢出，同時棧保護也是劃分OS Application的一種方式和依據。

數據保護

• 每一個OS Application和其中的Objects都具備各自私有數據，同時OS Application的私有數據區就是從屬于該OS Application的Objects的共享數據區；

代碼保護

• 代碼區既可以被私有，也可以被共享，在沒有代碼保護的前提下，錯誤代碼的執行會導致內存，時間和服務上的出錯。

OS通過MPU監控內存的訪問權限，其中AUTOSAR的訪問權限可分為受信任與非受信任的Object(Trusted and Non Trusted)兩級，受信任的Object有讀寫大部分內存的權限，但沒有讀取其他非激活棧的權限。

而非受信任的Object僅有讀寫少數內存的權限，包括當前活躍的棧，當前OS Application的數據以及LMU的共享數據。

AUTOSAR多核OS啟動與關閉

在AUTOSAR軟件基本架構下，無論是單核操作系統還是多核操作系統，都與EcuM模塊和BswM模塊息息相關。因為這兩類模塊決定了OS啟動，初始化，運行，關閉等狀態及其過程。

從之前文章 AUTOSAR基礎篇之EcuM 我們可以知道ECU工作過程可分為啟動(STARTUP), 運行(UP), 睡眠(SLEEP)以及關閉(SHUTDOWN)四種狀態。

ECU在上電前處于SHUTDOWN階段，上電后便進入STARTUP階段，主要包括StartPreOS與StartPostOS兩個子階段。

在StartPreOS子階段主要完成一些OS啟動之前的一些準備工作，如初始化MCU，IO，WatchDog等模塊；

在StartPostOS子階段則是啟動OS之后的階段，該階段主要執行初始化BSW的調度器以及初始化BswM模塊兩個動作，如下圖4所示。

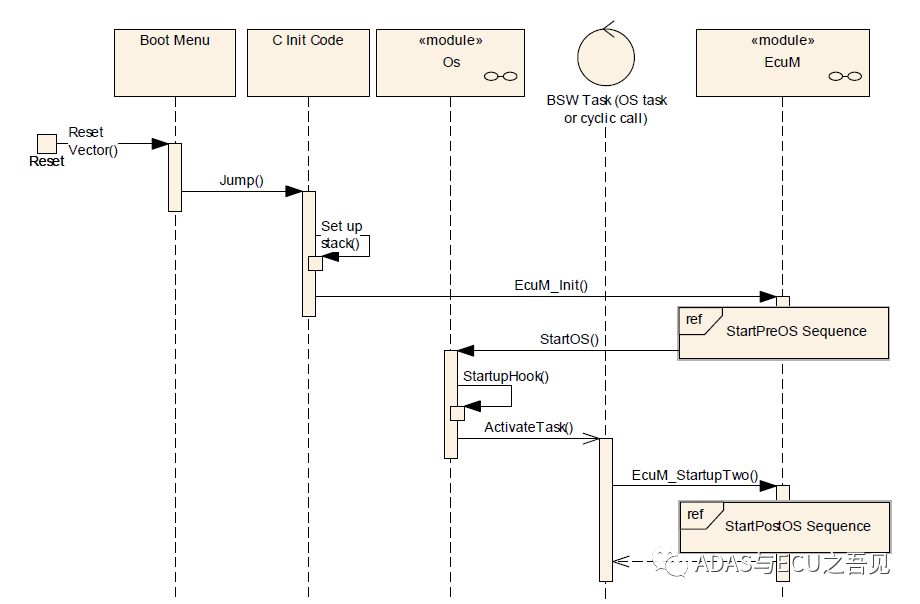

圖4 ECU啟動流程

由于ECU詳細的啟動過程在 ?AUTOSAR基礎篇之EcuM? 文章中已有大量篇幅介紹，本文就不再贅述，只是作為一個引子，大家如果有興趣，可以閱讀了解一下。

多核OS啟動過程

當然無論是否存在OS，多核的啟動過程相比單核與硬件關系則更為密切。

通常情況下，硬件會首先啟動一個核作為主核(Master Core)，而從核(Slave Core)則由軟件啟動，這種啟動方式被稱為主從模式。AUTOSAR規范定義了多核啟動方式應該為主從模式。

值得注意的是：即使硬件支持多核同時啟動，AUTOSAR規定也需要通過軟件模擬的方式來實現主從模式來啟動多核系統。

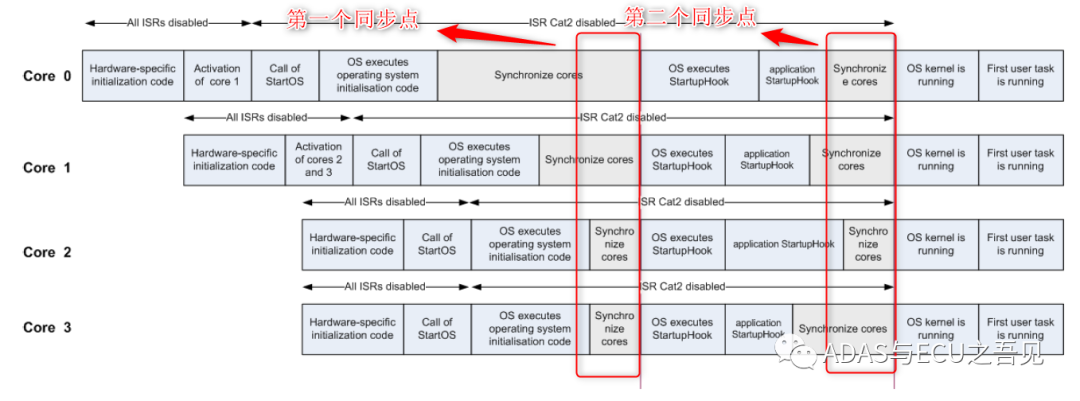

如下圖5所示，非常生動形象的描述了主從模式的各個環節的啟動時序及相互之間的交互關系。

圖5 多核OS的啟動過程

在上圖中，Core 0作為主核，其他核則作為從核。

• 主核Core 0完成前期的硬件初始化之后啟動從核Core 1 并隨后調用Start OS函數來啟動OS，OS完成初始化之后在第一個同步點等待所有從核完成OS的啟動。
• 從核Core 1被主核啟動之后，首先完成硬件相關的初始化，然后激活從核Core2，Core3，并在第一個同步點等待其余從完成OS的啟動；
• 從核Core2，Core3被Core 1激活之后，首先完成各自的硬件相關初始化，然后調用StartOS完成OS的初始化并在第一個同步點進行同步；
• 在完成第一個同步點之后，主從核便分別執行Startup Hook函數之后在第二個同步點進行同步，然后所有核的Kernel將一起運行，只有這樣才能夠更好的保證整個系統的穩定性與魯棒性。

值得注意的是如果某從核運行的OS不是AUTOSAR OS時，此時則不能使用AUTOSAR OS API StartCore來啟動該從核，而應當使用StartNonAutosarCore來實現該從核的啟動。

多核OS關閉過程

與單核OS關閉過程類似，多核OS的關閉也是通過EcuM來完成，如果在關閉過程中出現喚醒事件，ECU則需要關閉之后立即重啟。

在關閉過程中可以選擇ShutDown Target分別為關閉(OFF), 睡眠(Sleep),和復位(Reset), 此處僅簡要描述其基本過程，如下圖6所示：

圖6 ECU關閉過程

如上圖的ECU關閉過程主要分為以下幾個階段：

• 反初始化BswM以及BSW調度器；
• 檢查是否存在喚醒事件發生；
• 選擇ShutDown Target；
• 關閉OS；

如下圖7所示，則較為生動形象的描述了多核OS的關閉過程。

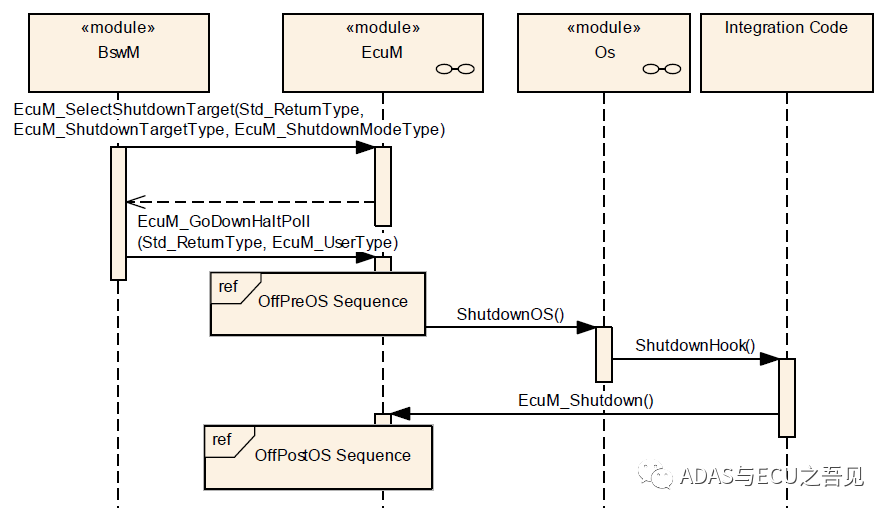

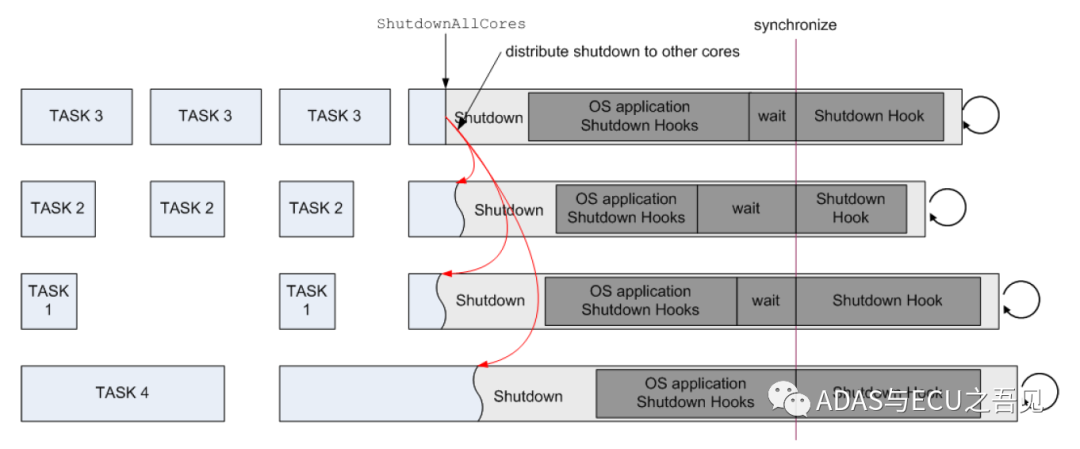

圖7 多核OS的關閉過程

在多核系統中，關閉過程存在以下幾個特點：

• AUTOSAR4.x不支持僅僅關閉單個核，即若發送關閉指令或者致命錯誤時所有核必須全部關閉，具體的關閉過程如上圖所示；
• 若某一任務擁有調用ShutDown All Cores的權限時，關閉信號將會同步發送至所有核；
• 當關閉過程啟動后，所有的中斷服務和任務都不能被激活，關閉前必須完成的程序由EcuM保證完成；
• 關閉完成前，各自的OS Application調用各自的Shutdown Hooks函數完成對應的回調程序，然后等待到同步點所有核執行關閉回調函數。

AUTOSAR多核OS調度

基本特點

多核OS調度相比單核OS調度而言并沒有什么區別，都是根據任務或者中斷的優先級作為首要因素來決定調度順序。在同一處理器內核上，優先級越高的任務或者中斷優先調度。如果優先級相同，那么就根據激活順序進行調度。

需要明白一點的是對于單核系統，CPU每時每刻只能運行一個任務或者中斷，采用時間片輪轉法來實現看上去的并發執行。

對于多核系統而言則不同，由于存在多核所以可以同時運行多個任務或者中斷，至于能夠同時運行幾個任務或者中斷由CPU內核數量來決定，我們把這種執行方式稱為并行執行。

同時對于AUTOSAR操作系統而言，任務及中斷的優先級是提前靜態分配的，在運行過程中不支持動態更改。

調度方式

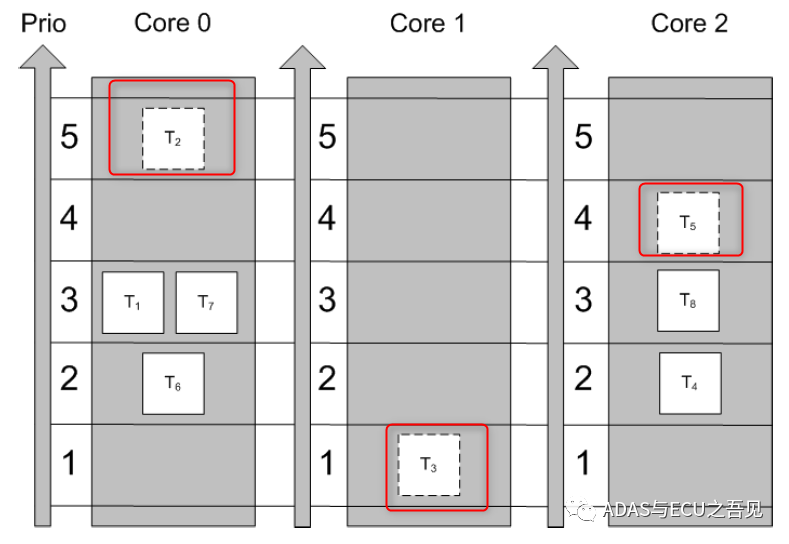

如下圖8所示，清晰的表現了 多核OS調度任務的過程。根據調度規則，若在同一核上多個任務被同時調度，即這些任務均處于就緒狀態，那么高優先級任務會被率先執行，如圖中的Core0上的任務T2，Core1上的任務T3以及Core2上的任務T5，三個任務同時進入運行狀態，各個內核上的任務獨立運行，互不干擾，其優先級并沒有相互影響。

圖8 多核OS任務調度圖

同時，對于AUTOSAR 多核OS支持任務選擇調度模式，可分為全調度和拒絕調度模式。對于全調度模式，任務在運行過程中，可以被高優先級的任務或者中斷搶占，而對于拒絕調度模式下，該任務不能夠被任何其他任務或者中斷搶占。

因此在任務分配優先級的過程中，應當將起到關鍵作用的重要任務分配較高的優先級，重要程度類似的任務周期越短，分配的優先級越高。

AUTOSAR多核OS通信(IOC)

AUTOSAR規范定義了內部通信與外部通信兩種方式，其中內部通信包括核內通信，核間通信。

每當不同內核中的用用程序需要進行數據交互時，操作系統就需要開辟單獨的內存區域，通信雙方可以實現該內存區域的讀寫，從而完成數據的傳輸。

但需要注意的是共享內存區域有可能在讀取數據的過程中發生數據更新，這樣就會發生數據一致性問題。

為解決上述數據不一致問題，AUTOSAR多核OS提供了應用于核間通信的IOC(Inter OS Application Communication)通信機制。

IOC不同于核內通信，核內通信則是通過RTE來實現。

在使用IOC的過程中如果應用程序?qū)@一共享內存區域進行讀寫時，會申請占用一個自旋鎖(SpinLock),以防止被其他內核的應用程序同時訪問，這樣便可以保證核間數據讀寫的一致性。

IOC僅提供Send-Recerver的通信方式，但是RTE可以將Client-Server的請求與應答可間接轉換為Send-Recerver模型，因此IOC支持1：1，1：N，N：M的通信。

在每次傳輸過程中可以傳輸一個數據項，該數據項可以是基本類型的值或者復雜數據結構的參考，而如果是復雜數據結構，那么就必須被實現為單個內存塊，這樣IOC便無需得知內部的數據結構 ，僅需知道內存地址和長度便可以完成該結構體數據的傳輸。

Send-Receiver模型

如下圖9所示為也不帶通知的1：1的Sender-Recerver的通信模型。

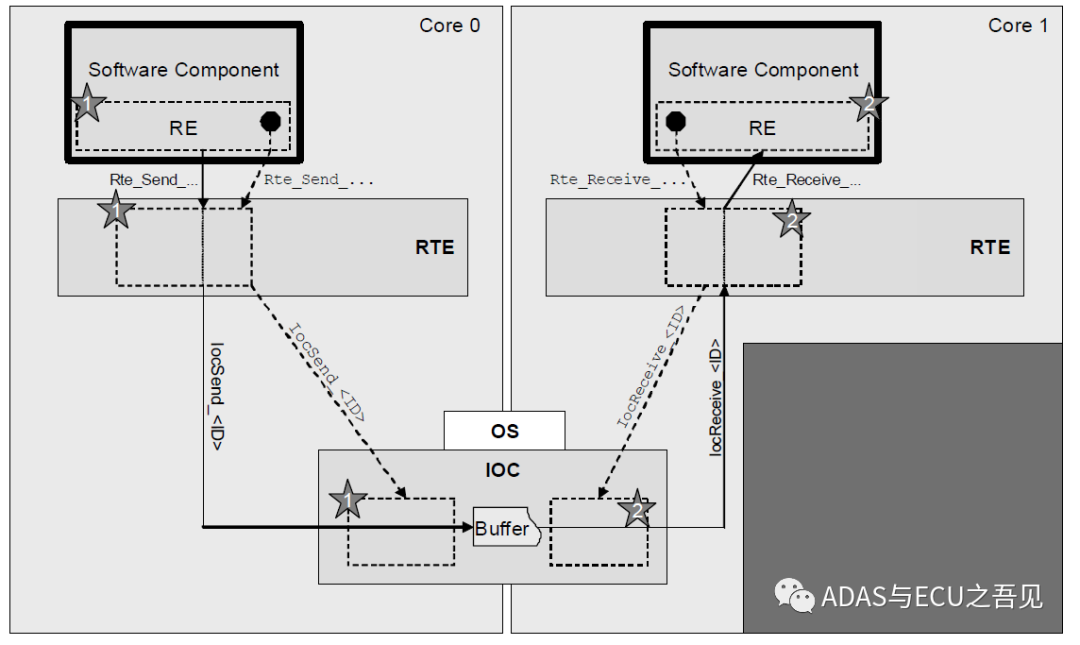

圖9 不帶通知的RTE通信模式

如上圖，Core0中SW-C將數據發送至Core1中的SW-C模塊，以下是核間通信的具體步驟：

• 接收端實體被周期性調用通過Rte_Receive從RTE接收來自Core0的數據；
• 發送端調用函數Rte_Send函數發送數據，進而調用Ioc_Send函數寫入數據到Buffer中；
• 接收端便會通過Ioc_Read函數讀取共享內存中的Buffer數據，并傳遞給到Rte_Read函數中供Core1中的SW-C使用。

IOC生成器會生成所有的發送及接受函數，為了優化目的，這些函數被定義為宏指令，這種不帶通知的通信方式適用于以下場景：

• Send/Receiver通信；
• 隊列或非隊列通信；
• 1：1通信；

Client-Server模型

如下圖10所示，為帶通知的N：1的Client-Server模型。

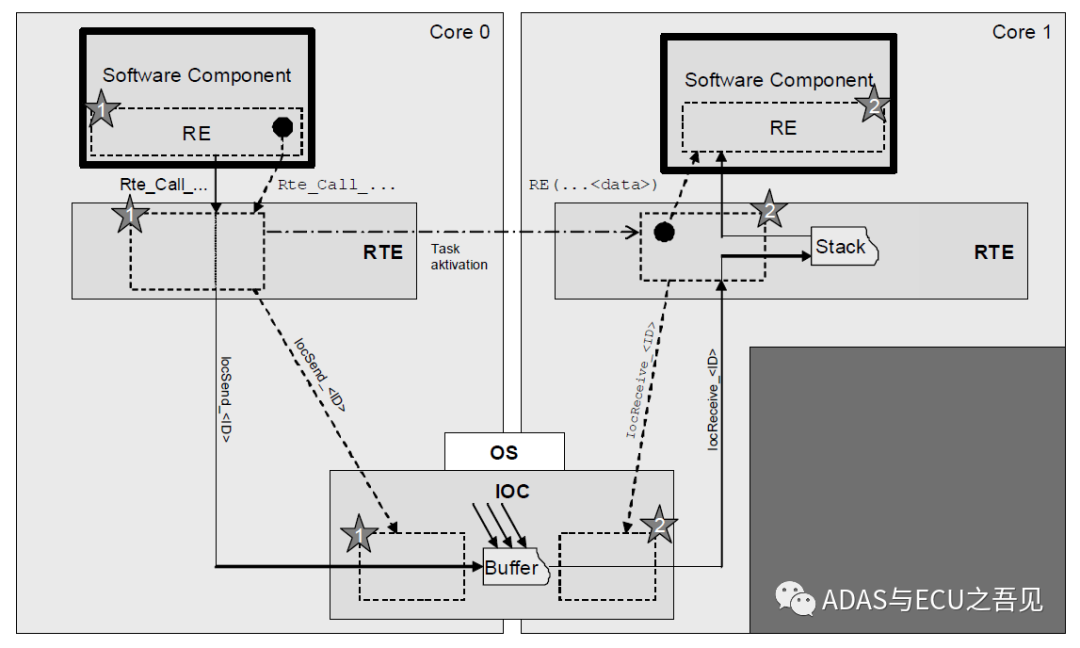

圖10 帶通知的IOC模型

如上圖為Core 0 中的SW-C請求Core1中的服務操作。RTE通過將client-Server調用映射為send-Receiver來實現客戶端的服務，因為需要跨核通信，所以RTE調用IOC將數據從Core0傳輸至Core1,具體傳輸過程如下所示：

• 發送端調用函數Rte_Call函數進而調用函數IocSend函數，將數據寫入IOC內部隊列緩存中；
• Rte_Call函數使用OS調用激活接受從核的服務任務來通知接收端；
• 接收端被激活的該任務將負責調用IocReceive函數從IOC共享內存Buffer中讀取數據并將數據傳輸至服務端的運行實體中；
• Core1中服務函數的結果會被反向傳輸至Core0的客戶端中。

這種帶通知的通信方式適用于以下場景：

• 帶通知的Send-Receiver通信；
• Client-Server通信，在此類情況下，RTE需要將服務轉換為1：1的Send-Receiver模型通信，同時將服務結果反向傳輸?shù)娇蛻舳说倪^程轉換為另外一組Send-Receiver通信；
• 隊列或者非隊列通信；
• 1：1通信，如果接受端沒有被周期性的調用；
• N：1通信；

核間元素交互與任務同步

我們知道多核OS由任務，中斷，報警器和事件等元素組成，它們之間的相互作用使得操作系統能夠有條不紊的運作。

從一般意義上來講，AUTOSAR OS本質上就是基于事件驅動的操作系統。如下可簡要描述核間各元素的交互關系：

• 報警器可以激活基本任務A或者設置某事件1;
• 擴展任務B等待事件1那邊可以激活基本任務C；
• 基本任務C可以設置某事件2，中斷可以設置某事件3；
• 擴展任務D等待事件2和事件3之后便可以開啟執行；
• 基本任務E可以通過IOC機制實現與基本任務A之間的數據交互；

如上可知，在多核OS中事件是可以跨核傳輸?shù)模@也就意味著核與核之間的同步可以通過事件觸發的方式來實現 。

如下圖11所示，當Core0中的任務T1執行時，可以通過設置Event來激活位于Core1中的T2，這樣便完成了T1與T2之間的任務同步，該方法適用于事件觸發的任務或者定期執行的任務之間的同步，當然如果是定期執行的任務只需使用Alarm或者調度表定期觸發Event即可。

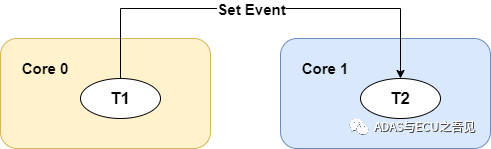

圖11 多核OS任務基于事件同步示意圖

除此以外，我們還可以通過調度表來實現任務同步，由于報警器只能一次觸發一個任務，因此不能實現任務同步，而調度表則可以實現同時觸發不同核的多個任務，而該方法僅用于定期執行的任務的同步。
