摘要：本文對新能源客車的線束過孔位置結構及優化方案進行了簡介，通過對結構的優化，提升線束過孔部位的防塵、防水、降噪性能，綜合提升新能源客車的安全性及可靠性。

1.前言

新能源客車B 級電壓線束較傳統能源客車增加很多，線束過孔的增加會對客車的防塵、防水、降噪等性能造成較大影響，如何優化線束過孔位置結構，避免線束在過孔處出現磨損，提升防塵、防水、降噪性能，是控制整車電器的安全性及可靠性的重要環節，本文對新能源客車的線束過孔位置的結構及優化方案進行簡介。

2．線束過線孔位置的結構簡介

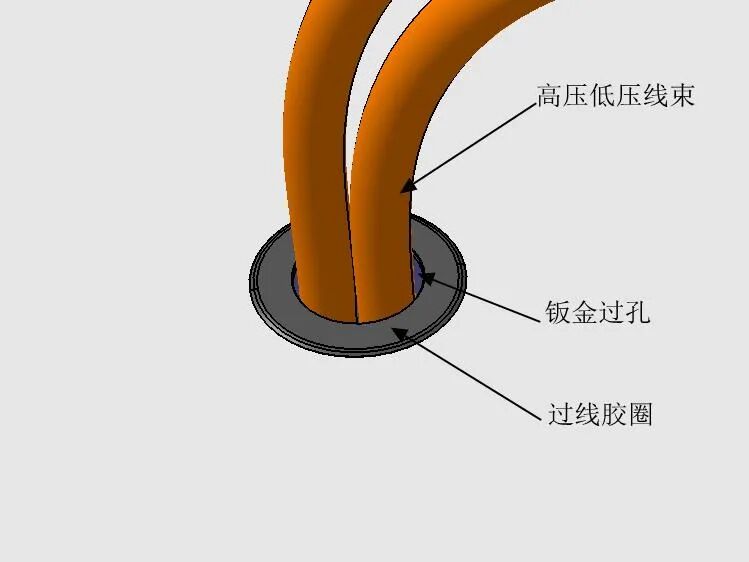

2.1 過線膠圈結構：

主要用于駕駛區封板、倉體封板等處對防塵、防水、降噪的要求不高的線束過孔，可通過輔助打膠或發泡的措施來避免膠圈脫落及提升防塵、密封性能，具體結構如圖2-1 所示。

優點：結構簡單、操作簡單；

缺點：過孔處防塵、防水、降噪性能差；

膠圈脫離及老化破損后，過孔線束有磨損短路的隱患。

圖2-1

2.2 下線導管座結構：

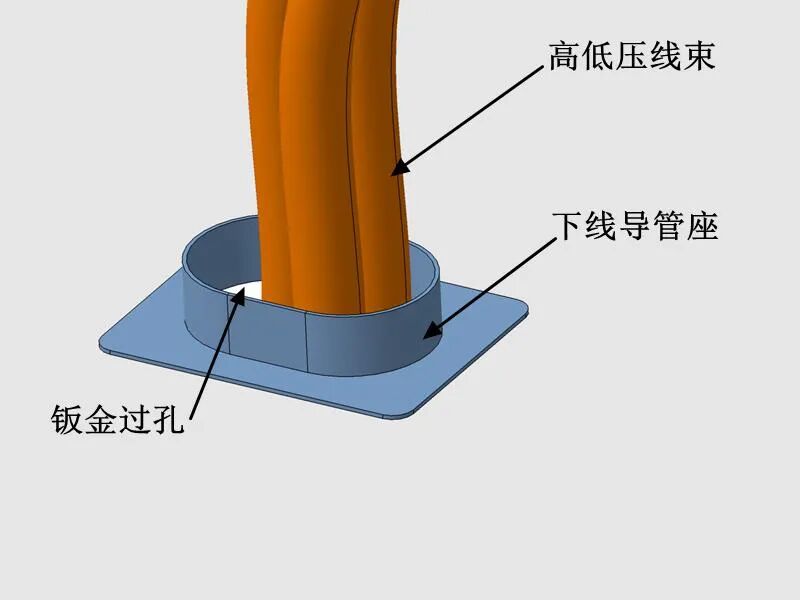

主要用于頂電池罩內頂蒙皮，車內后圍拐角等處對防水、降噪性能要求不高的線束過孔，可對線束與下線導管座過線孔處縫隙發泡密封處理，具體結構如圖2-2 所示。

優點：結構簡單、操作簡單、線束磨損防護較好；

缺點：過孔處防水、降噪性能差。

圖2-2

2.3 下線橡膠護套結構：

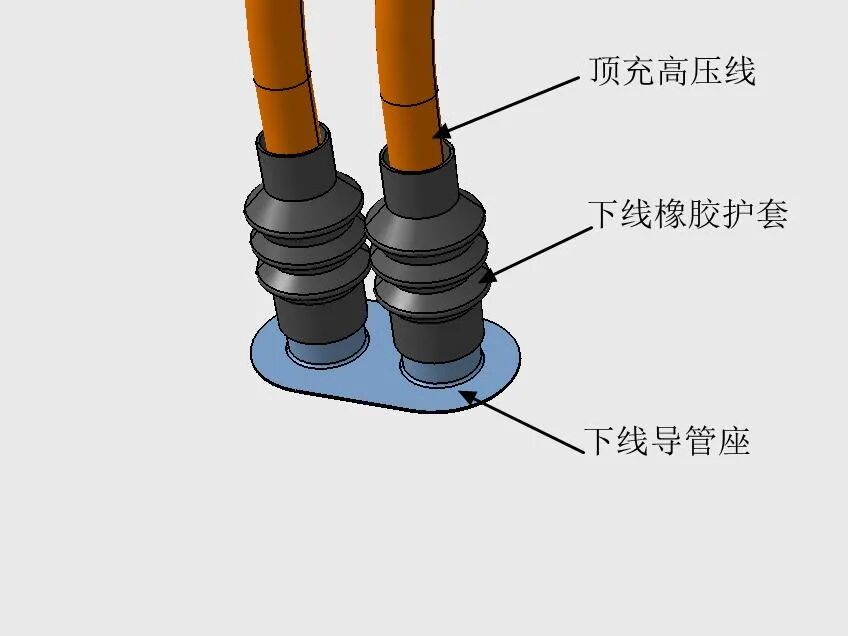

該結構為上述下線導管座結構的升級，主要用于車頂外露部位下線孔，在維持下線導管座結構的基礎上，增加下線橡膠護套連接高壓線束及下線導管座，提升下線結構的防水能力，如頂充下線位置，具體結構如圖2-3 所示。

優點：結構簡單，防水性能提升；

缺點：操作相對復雜，高壓線束護套老化后，護套與高壓線束之間間隙仍然存在漏水到車內的隱患。

圖2-3

3．線束過孔位置的結構優化方案簡介

3.1 車內后圍拐角處下線結構優化

多數新能源客車的高壓控制器及部分電池布置在后部倉體內，頂置電池、頂充、空調等線束從車內后圍拐角下線到后倉內與高壓部件連接。因驅動電機、打氣泵等噪聲源也位于車后部，后圍拐角處下線孔的結構優化對車內后部噪聲的控制及密封性能的提升尤為重要。

以下簡介一種車內后圍拐角下線結構的優化方案，在過線孔處采用公母橡膠護套替代傳統的過線膠圈。

改進后結構的優點：

（1） 安裝方便，不影響穿線工序，橡膠護套可以后裝；

（2） 提升過孔處多根線束之間防塵、降噪性能；

（3） 避免發泡及打膠不到位造成后期線束磨損的隱患；

（4） 提升后期售后對線束拆裝的方便性；

（5） 避免老結構發泡劑及密封膠下漏造成的不美觀，提升美觀性。

3.1.1 單線護套裝配過程示意（圖3-1∽圖3-4）

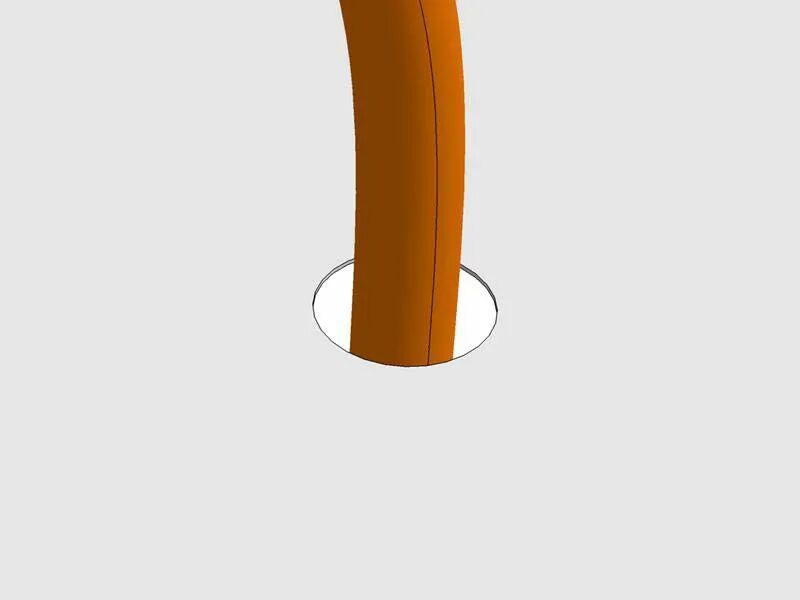

步驟一：過孔穿線。

圖3-1

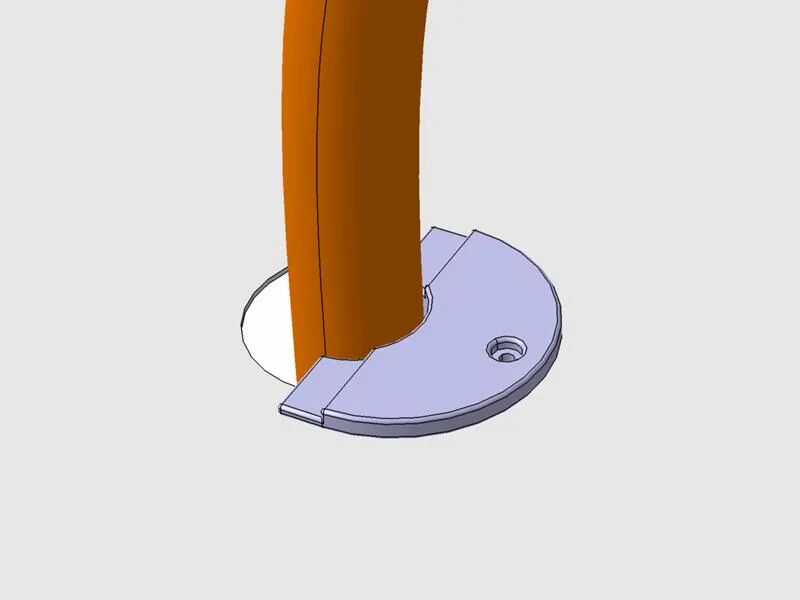

步驟二：安裝半幅橡膠護套。

圖3-2

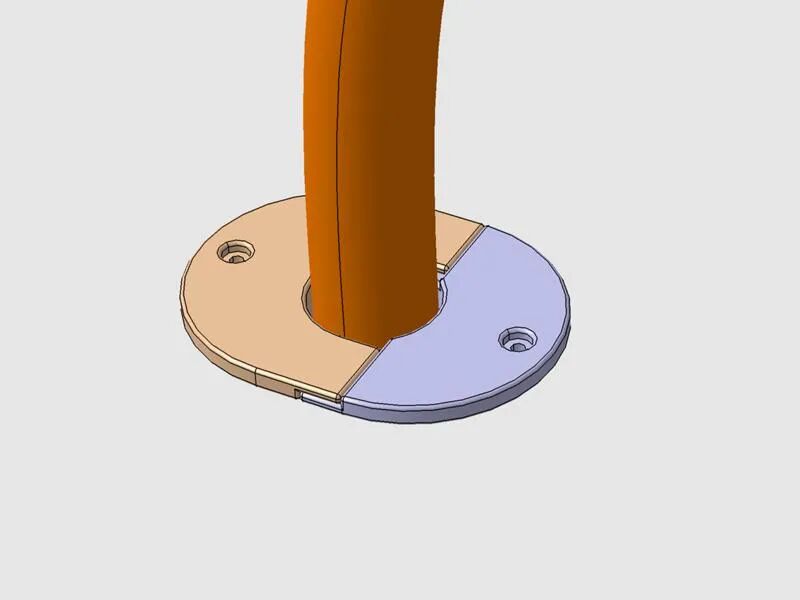

步驟三：安裝另一半橡膠護套，同時用緊固件連接橡膠護套與封板。

圖3-3

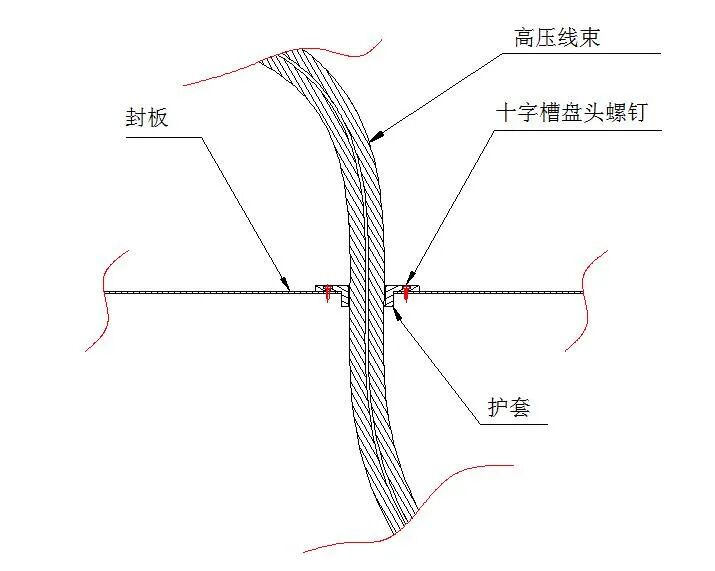

單線護套裝配示意圖

圖3-4

3.1.2 多線護套裝配過程示意（圖3-5∽圖3-8）：

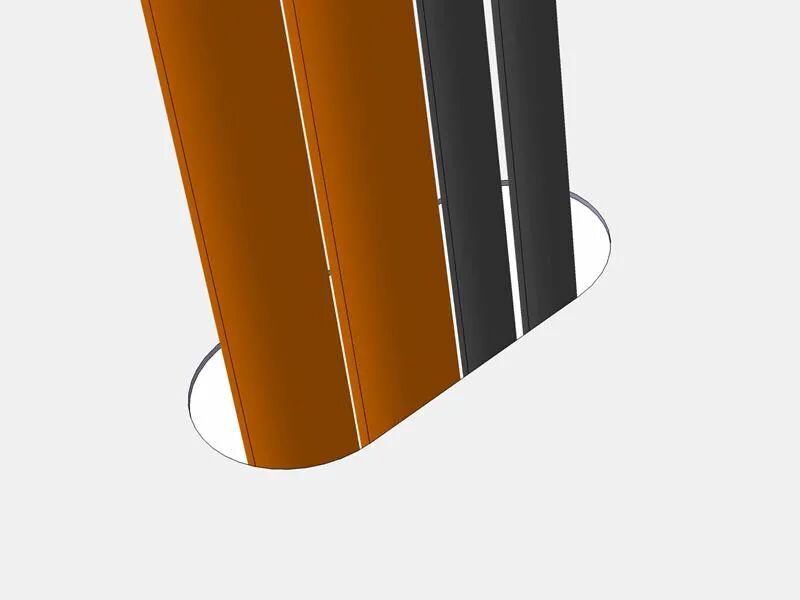

步驟一：過孔穿線。

圖3-5

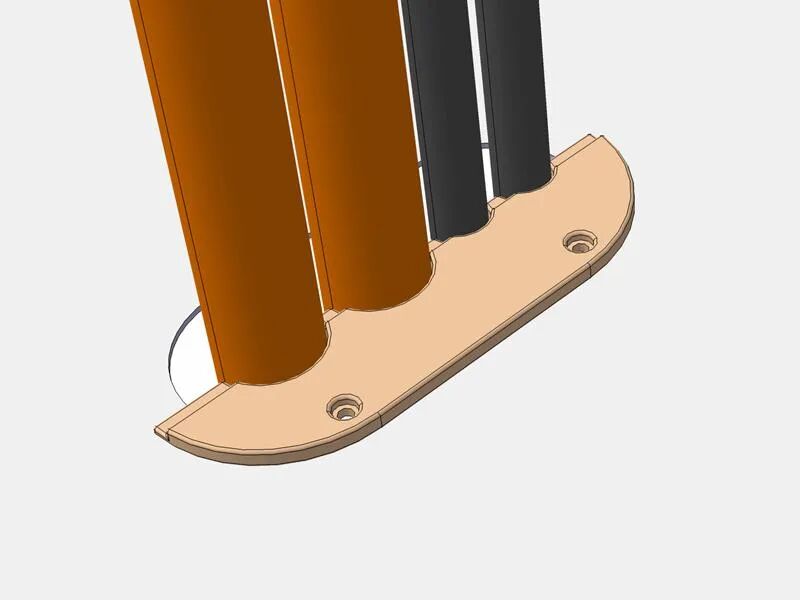

步驟二：安裝半幅橡膠護套。

圖3-6

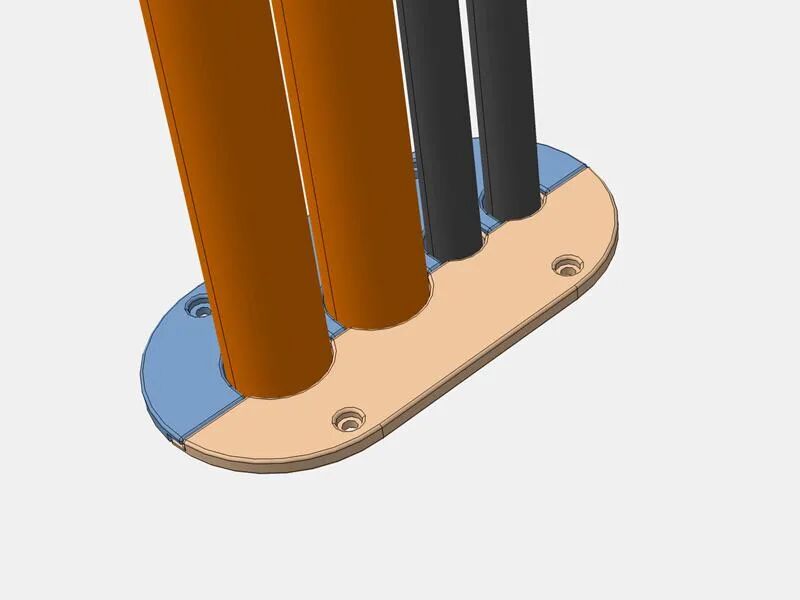

步驟三：安裝另一半橡膠護套，同時用緊固件連接橡膠護套與封板。

圖3-7

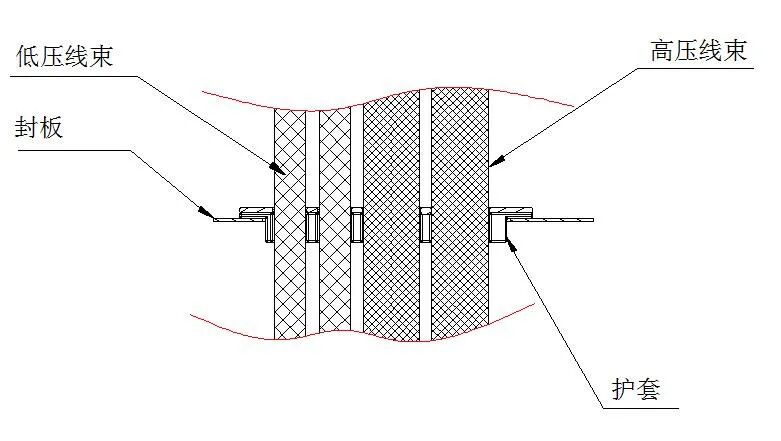

多線護套裝配示意圖：

圖3-8

3.2 頂充下線結構優化

部分新能源客車配置有頂置充電，在車頂部安裝有受電弓，頂充線束從受電弓的正負極經過車頂部下線孔穿到車內，頂充下線結構處理不好，會造漏水的隱患。

以下簡介一種頂充下線結構的優化方案，在過線孔處加裝下線防水罩，取消老結構的橡膠護套。

改進后結構的優點：

（1） 安裝方便，不影響穿線工序，下線防水罩可以后裝；

（2） 提升防水性能；

（3） 解決高壓線束護套老化后，護套與線束間縫隙漏水到車內的隱患。

3.2.1 頂充下線防水罩裝配過程示意（圖3-9∽圖3-11）

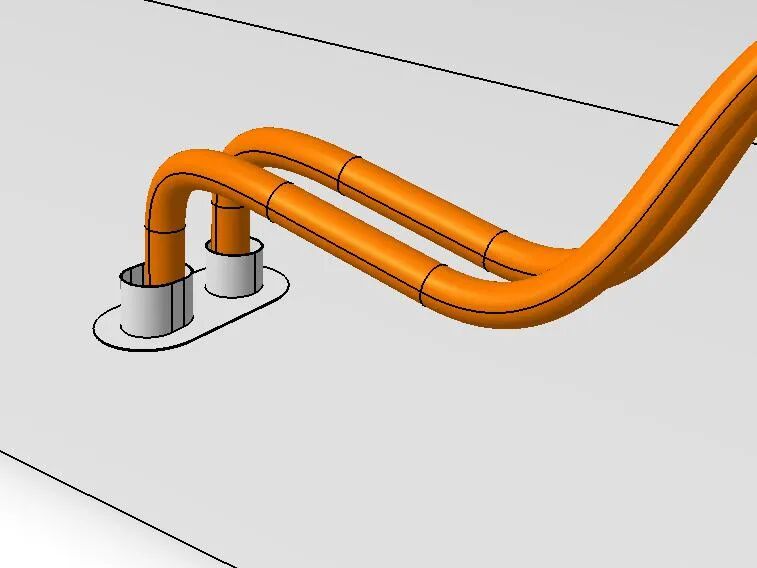

步驟一：線束穿過下線導管。

圖3-9

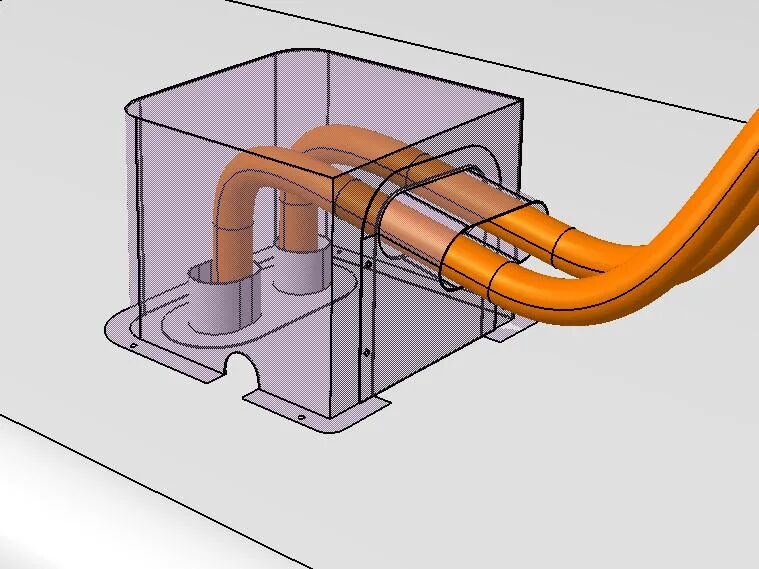

步驟二：采用螺接或鉚接安裝防水罩。

圖3-10

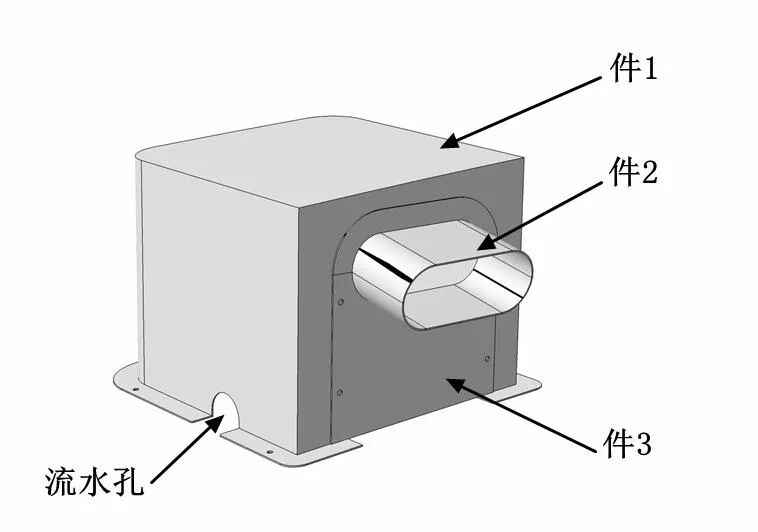

下線防水罩結構示意圖：

圖3-11

件1：防水罩主體；

件2：防水罩導管組件一（與主體焊接為一體）；

件3：防水罩導管組件二（與主體采用緊固件連接，防水罩可以后裝，不影響穿線工序）。

3.2.2 防水罩結構及安裝需關注要點：

（1） 防水罩底部最低位置開流水孔，從防水罩導管與線束間縫隙進入的水能流出；

（2） 控制防水罩導管的角度，線束以傾斜向上的趨勢進入防水罩，避免雨水通過線束流進防水罩，避免

線束護套老化破損后，護套及線束縫隙間漏水；

（3） 在安裝防水罩前，線束與頂蒙皮下線導管間間隙需發泡處理，保證密封性；

（4） 防水罩與頂蒙皮的安裝點需加強打膠密封，避免安裝點成為新的漏水點。

4.結束語

以上是新能源客車的部分線束過孔位置結構及優化方案的簡介，其它位置的過線結構及優化可以參考上述優化方案及思路（如頂充防水罩堵、疏結合防水的思路），同時在優化結構時應遵循客車產品勞動密集型

生產特點，避免繁瑣、操作復雜、成本高的結構，要充分考慮生產、售后的操作方便性及避免對安裝工序造成大的調整。
