一文讀懂：第三代半導體行業現狀和投資機遇

半導體材料與工藝設備

2021年11月15日 15:10

來源：半導體工藝與設備

近年來，以碳化硅和氮化鎵為代表的第三代寬禁帶功率半導體迅猛發展，已成為中國功率電子行業的研發和產業化應用的重點。抓住第三代寬禁帶功率半導體的戰略機遇期，實現半導體材料、器件、封裝模塊和系統開發的自主可控，對保障工業創新體系的可持續發展至關重要。在分析第三代寬禁帶功率半導體重要戰略意義的基礎上，綜述了其材料、器件研發和產業的發展現狀，闡述了碳化硅及氮化鎵器件在當前環境下的應用成果，剖析了第三代半導體行業存在的關鍵問題。建議在國家政策的進一步領導之下，發揮行業協會和產業聯盟的橋梁和紐帶作用，對襯底材料、外延材料、芯片與器件設計和制造工藝等產業鏈各環節進行整體支撐，引導各環節間實現資源共享、強強聯合，上下游互相拉動和促進，形成一個布局合理、結構完整的產業鏈。

隨著節能減排、新能源發電、智能電網和無線通信等領域的快速發展，電源和控制器行業對功率半導體器件的性能指標和可靠性的要求日益提高，要求器件有更高的工作電壓、更大的電流承載能力、更高的工作頻率、更高的效率、更高的工作溫度、更強的散熱能力和更高的可靠性。經過半個多世紀的發展，基于硅材料的功率半導體器件的性能已經接近其物理極限。因此，以碳化硅（SiC）、氮化鎵（GaN）等為代表的第三代寬禁帶功率半導體材料的發展開始受到重視。技術領先國家和國際大型企業紛紛投入到 SiC和 GaN的研發和產業化中，產業鏈覆蓋材料、器件、模塊和應用等各個環節。第三代寬禁帶功率半導體對電動化交通、工業伺服和電力行業的裝備和產品升級換代產生了重大且深遠的影響。

1 第三代寬禁帶功率半導體的戰略意義

目前，中國已經把大力支持發展第三代寬禁帶功率半導體產業寫入國家“十四五”和中長期發展規劃中，計劃在教育、科研、開發、融資、應用等各方面，大力支持第三代寬禁帶功率半導體產業的發展，以期實現產業與世界同步和自主可控[1]。

在現有的全部三代半導體材料中，第一代半導體材料以硅（Si）、鍺（Ge）為代表，其中鍺最先被研究且應用，但由于其造價較高（比白銀稍貴），穩定性較差，主要應用于部分發光二極管、太陽能電池中。硅基材料是目前主流邏輯芯片和功率器件的基礎，以硅基半導體材料開創了功率半導體元器件金屬-氧化物半導體場效應晶體管（MOSFET）和絕緣柵雙極型晶體管（IGBT）等為代表的固態電子時代[2]。

第二代半導體材料，主要是指化合物半導體材料，以砷化鎵（GaAs）、磷化銦（InP）為代表，其主要用于制作高速、高頻、大功率以及發光電子器件，是制作高性能微波、毫米波器件及發光器件的優良材料，廣泛應用于衛星通信、移動通信、光通信、GPS導航等領域。但是 GaAs、InP 材料資源稀缺，價格昂貴，并且還有毒性，污染環境，InP甚至被認為是可疑致癌物質，這些缺點使得第二代半導體材料的應用具有一定的局限性。目前主流第二代半導體

材料 GaAs 占據了化合物半導體市場上 79% 的份額。但得益于最大功率范圍、頻率、亮度、耗電量以及高頻噪聲等方面的優勢，各大廠商都認為第三代化合物半導體（GaN及SiC）在應用端將有更優異的表現[3]。

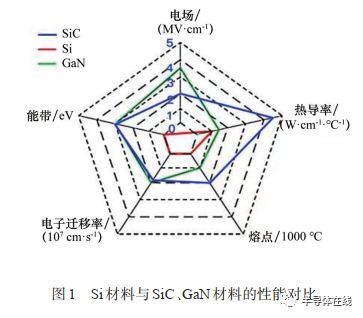

第三代半導體指的是 SiC、GaN、ZnO、金剛石（C）、AlN 等具有寬禁帶（Eg＞2.3 eV）特性的新興半導體材料。以第三代寬禁帶功率半導體的典型代表 SiC和 GaN為例，其材料特性與 Si材料的特性對比如圖1所示[4]。

一文讀懂：第三代半導體行業現狀和投資機遇的圖1

第三代寬禁帶功率半導體器件的優勢主要表現在：（1）比導通電阻是硅器件的近 1/1000（在相同的電壓/電流等級下），可以大大降低器件的導通損耗；（2）開關頻率是硅器件的 10余倍，可以大大減小電路中儲能元件的體積，從而成倍地減小設備體積，減少貴重金屬等材料的消耗；（3）理論上可以在 600℃以上的高溫環境下工作，并有抗輻射的優勢，可以大大提高系統的可靠性，在能源轉換領域具有巨大的技術優勢和應用價值[5]。

第三代寬禁帶功率半導體材料具有高熱導率、高擊穿場強、高飽和電子漂移速率和高鍵合能等優點。例如，與 Si基材料相比：（1）SiC具有 3倍的禁帶寬度，可減少漏電并提高工作溫度；（2）SiC具有近10倍的擊穿場強，可提高內電壓、開關速度并減低損耗；（3）SiC具有 4倍的導熱率，支持高功率密度并可降低散熱要求。其優點可以滿足現代電子技術對高溫、高功率、高壓、高頻以及抗輻射等惡劣條件的新要求，是當前半導體材料領域最有前景的材料，在國防、航空航天、能源、通信、電動化交通、工業等領域有著重要應用前景，在寬帶通信、太陽能、新能源汽車、半導體照明、智能電網等眾多戰略行業可以降低 50% 以上的能量損失，最高可以使裝備體積減小 75% 以上，對人類科技的發展具有里程碑的意義。

目前，第三代寬禁帶功率半導體器件已經在智能電網、電動汽車、軌道交通、新能源并網、開關電源、工業電機以及家用電器等領域得到應用，并展現出良好的發展前景。國際領先企業已經開始市場布局，全球新一輪的產業升級已經開始，正在逐漸進入第三代半導體時代。

SiC是目前發展最成熟的寬禁帶功率半導體材料，GaN 緊隨其后，金剛石、AlN 和 Ga2O3等也成為國際前沿研究熱點。下面以 SiC和 GaN器件為例，論述當前第三代寬禁帶功率半導體的發展現狀。

2 第三代寬禁帶功率半導體的發展現狀

由于制造設備、制造工藝以及成本的劣勢，既往多年來第三代寬禁帶功率半導體材料只是在小范圍內應用，無法挑戰Si基半導體的統治地位。最近幾年，隨著材料科學技術的快速發展，SiC和GaN等寬禁帶半導體材料的關鍵技術問題得到了根本性質的突破。

在 5G 和新能源汽車等新市場需求的驅動下，第三代寬禁帶功率半導體材料有望迎來加速發展。Si基半導體的性能已無法完全滿足5G通信和高效新能源汽車等電動化交通以及航天、軍工等的需求，SiC 和 GaN 等第三代寬禁帶功率半導體的優勢被放大。

2.1 SiC 單晶材料的發展現狀

目前生長 SiC 單晶最成熟的方法是物理氣相輸運（PVT）法，其生長機理是：在超過 2000℃高溫下將 C粉和 Si粉升華分解成為 Si原子、Si2C分子和SiC2分子等氣相物質，在溫度梯度的驅動下，這些氣相物質將被輸運到溫度較低的 SiC 籽晶上形成4H型SiC晶體。通過控制PVT的溫場、氣流等工藝參數可以生長特定的4H-SiC晶型。

SiC單晶材料主要有導通型襯底和半絕緣襯底兩種。高質量、大尺寸的 SiC 單晶材料是 SiC 技術發展首要解決的問題，持續增大晶圓尺寸、降低缺陷密度（微管、位錯、層錯等）是其重點發展方向。2010 年，美國 Cree 公司發布 6 英寸（1 英寸=25.4mm）SiC 單晶襯底樣品，并于 2015 年開始批量供貨；2015年，美國 Cree、II-Ⅵ公司推出了 8英寸 SiC單晶襯底材料樣品[6]。

全球?qū)ㄐ?SiC 晶圓材料市場的發展趨勢。導通型SiC單晶襯底材料是制造SiC功率半導體器件的基材。根據 Yolo 公司統計，2017 年 4 英寸 SiC晶圓市場接近10萬片；6英寸SiC晶圓供貨約1.5萬片；2020 年，4 英寸 SiC 晶圓的產能約為 20 萬片左右，單價將降低25%；6英寸SiC晶圓的市場需求將超過20萬片。預計2020—2025年，4英寸SiC晶圓的單價每年下降 10% 左右，市場規模將逐步減少到 8 萬片；在 2025—2030 年，4 英寸晶圓將逐漸退出市場，6英寸晶圓將增長至50萬片[7]。

目前 SiC 襯底技術相對簡單，國內主要 SiC 單晶襯底材料企業和研發機構已經具備了成熟的 4英寸零微管 SiC 單晶產品能力，并已經研發出了 6英寸單晶樣品，例如，中國電子科技集團第五十五研究所（以下簡稱中電科 55 所）于 2016 和 2018 年分別開發出了 4 英寸 SiC 圓片樣件和 6 英寸 SiC 產品技術。在 2016—2019年中國 SiC、GaN 電力電子產業值持續提高。據中國第三代半導體產業技術創新戰略聯盟（CASA）初步統計，2019 年中國 SiC、GaN 電力電子和微波射頻產值（供給）超過 60 億元；2019年SiC、GaN功率電子產值規模達26億元，同比增長 84%。但是在晶體材料質量和產業化能力方面距離國際先進水平存在一定差距。

2.2 SiC 功率器件的發展現狀

SiC 功率半導體器件包括二極管和晶體管，其中二極管主要有結勢壘肖特基（JBS）功率二極管、pin功率二極管和混合pin肖特基二極管（MPS）；晶體管主要有金屬氧化物半導體場效應晶體管（MOSFET）、雙極型晶體管（BJT）、結型場效應晶體管（JFET）、絕緣柵雙極型晶體管（IGBT）和門極可關斷晶閘管（GTO）等。

2001 年，德國英飛凌（Infineon）公司最先發布SiC JBS 產品，同年美國 Cree 公司也實現了 SiCJBS。由于 SiC 晶體管的技術難度大，產業化進度落后于二極管。2010年，日本 Rohm公司首先量產SiC MOSFET 產品，2011年美國 Cree公司開始銷售SiC MOSFET 產品。SiC IGBT 和 GTO 等器件由于技術難度更大，仍處于研發階段，距離產業化有較大的差距。SiC JBS二極管和MOSFET晶體管由于其性能優越，成為目前應用最廣泛、產業化成熟度最高的SiC功率器件。

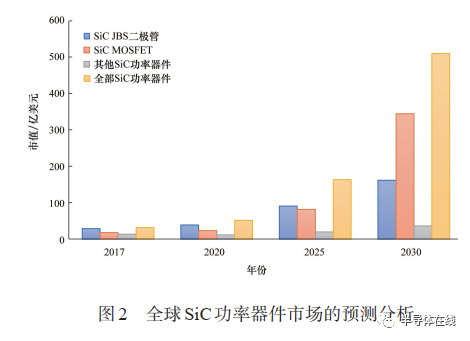

隨著國際上 SiC 功率器件技術的進步和制造工藝從 4英寸升級到 6英寸，器件產業化水平不斷提高，SiC 功率器件的成本迅速下降。全球 SiC 功率器件市場的發展趨勢。2017 年全球 SiC 功率器件（主要是SiC JBS和MOSFET）的市場接近17億美元。Yole 公司曾預測（圖 2）[8]，2017—2020 年，SiC器件的復合年均增長率超過 28%，2020 年市場規模達到 35 億元美元，并以超過 40% 的復合年均增長率繼續快速增長；預計到 2025 年，全球 SiC 功率器件市場規模將超過 150 億美元，SiC 的年均增長率會達到 30%，將占功率器件市場總額的 13%，新能源汽車所使用的 SiC 將占 SiC 市場總份額的65%；到 2030 年，全球 SiC 功率器件市場規模將超過 500 億元美元，其中國內 SiC 器件的市場將占據國際市場的40%~50%。

一文讀懂：第三代半導體行業現狀和投資機遇的圖2

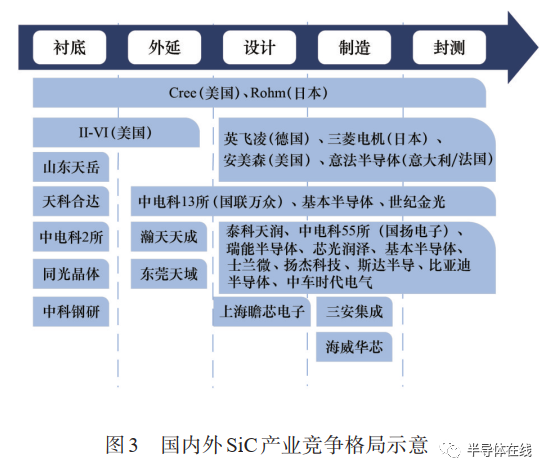

目前，國際上主要的 SiC功率器件產業化公司有美國 Wolfspeed（Cree 旗下公司）、德國 Infineon、日本 Rohm、歐洲的意法半導體（ST Microelectron?ics）、日本三菱（Mitsubishi），這幾家大公司約占國際市場的 90%，另外，美國通用電氣（GE）、日本豐田（Toyota）、日本富士（Fuji）、日本東芝（Toshiba）、MicroSemi、USCi、GeneSiC等公司也開發了SiC功率器件產品。在SiC二極管產品方面，美國Wolfspeed（包括 Cree）、德國 Infineon 公司已經推出了五代SiC JBS產品；其中Wolfspeed的第四代及以前的產品為平面型，第五代為溝槽型，并且在第五代 650V 器件中采用晶圓減薄工藝將 SiC 晶圓由 370 μm減薄至 180 μm，進一步提高了器件的性能。Rohm公司開發了三代 SiC二極管，最新產品也采用了溝槽型結構。Infineon 公司的前四代 SiC 二極管以600、650 V產品為主，從第五代開始推出1200 V產品，即將推出第六代低開啟電壓的 SiC JBS 產品[9]。

在 MOSFET 器件方面，Wolfspeed 公司推出 600、1200 和 1700 V 共 3 個電壓等級、幾十款平面柵MOSFET 器件產品，電流從 1~50 A 不等；2017 年 3月，美國 Wolfspeed 公司發布了 900 V/150 A 的 SiCMOSFET 芯片，是目前單芯片電流容量最大的 SiCMOSFET產品；Rohm公司的SiC MOSFET產品有平面柵和溝槽柵兩類，電壓等級有 650 和 1200 V；意法半導體開發了 650 和 1200 V 這 2 個電壓等級的SiC MOSFET產品，Infineon公司也推出了溝槽柵的1200 V SiC MOSFET 產品。另外，GeneSiC 公司開發了 1200 和 1700 V 的 SiC BJT 產品，Infineon 和USCi公司開發了 1200 V的 SiC JFET產品[10]。在研發領域，國際上已經開發了 10 kV 以上的 JBS、MOSFET、JFET、GTO 等器件樣品，以及 20 kV 以上的pin、GTO和IGBT器件樣品，由于受到SiC材料缺陷水平、器件設計技術、芯片制造工藝、器件封裝驅動技術以及市場需求的制約，以上高壓器件短期內無法實現產業化。

為了進一步提升 SiC功率器件的電流容量，通常采用模塊封裝的方法把多個芯片進行并聯集成封裝。SiC 功率模塊首先是從由硅 IGBT 芯片和SiC JBS二極管芯片組成的混合功率模塊產品發展起來的[11]。隨著 SiC MOSFET 器件的成熟，Wolf?speed、Infineon、三菱、Rohm 等公司開發了由 SiCJBS二極管和 MOSFET組成的全 SiC功率模塊。目前，國際上 SiC 功率模塊產品最高電壓等級 3300V，最大電流 700 A，最高工作溫度 175℃。在研發領域，全 SiC 功率模塊最大電流容量達到 1200 A，最高工作溫度達到250℃，并采用芯片雙面焊接、新型互聯和緊湊型封裝等技術來提高模塊性能。

“十二五”初期，中國掀起了研發第三代功率半導體器件領域的熱潮；“十三五”期間，中國掀起了第三代功率半導體材料和器件產業化的浪潮[12]。中國在“十三五”期間新能源汽車電驅動領域設置了 3 個重點研發專項，從下游應用端拉動 SiC 功率器件的研發和產業化。中國 SiC 產業鏈如圖 3 所示，與 Cree、Rohm 類似的全流程布局的有三安光電、世紀金光公司；主要負責 SiC 襯底生產的企業有天科合達、山東天岳；負責 SiC 外延片生產的有東莞天域、廈門瀚天天成；負責器件設計的有臺灣瀚薪、深圳基本半導體；而以集成器件制造（inte?grated device manufacture, IDM）形式生產器件和模塊的企業有泰科天潤、瑞能半導體、匯川技術、宇順電子、延輝眾創電子、中國中車等多家國有企業，其產品已經廣泛應用于智能電網、新能源汽車以及城市軌道交通等領域，提高了國內相關產業的工業化水平。

一文讀懂：第三代半導體行業現狀和投資機遇的圖3

2.3 GaN 功率器件的發展現狀

早在2001年美國國防部就推動高級研究計劃局的寬帶隙半導體技術計劃，力求滿足軍方對小型高功率射頻器件的需求。寬帶隙半導體技術計劃嚴重傾向于軍事應用，不計成本地追求可預測性能特性和故障率的可復制GaN器件[13]。但是，隨著化合物半導體供應商不斷完善其生產工藝，計劃最終可以使政府獲得性能更高、成本更加低廉的射頻（RF）元件。

在民用領域，有線電視運營商最先開始大規模地開發和使用 GaN 功率器件，以在增加帶寬的同時，通過提高能源效率降低運營成本。盡管與GaAs 相比，SiC 基 GaN（GaN-on-SiC）的價格更高，但是有線電視基礎設施的成本壓力要比無線手機小得多，而且節省的運營成本可以超過增加的購置成本。

通過早期對GaN功率器件的研究和應用，目前SiC 基 GaN 和硅基 GaN 之間的性能差距已經顯著縮小，所產生的經濟高效的硅基GaN功率晶體管如今已與 SiC基 GaN具有同樣的電源效率和熱特性。在無線基站市場，該性能使得GaN可以撼動橫向擴散金屬氧化物半導體（LDMOS）在基站功率放大器領域幾十年來的主導地位，并對基站性能和運營成本產生了深遠影響。上一代3G基站的功率放大器器件都是基于 LDMOS 的。LDMOS 作為一種成熟且廉價的技術，在 4G 基站市場占據了先機。隨著時間的推移，GaN 功率放大器在 4G 領域取得了重大進展，GaN 提供的顯著技術優勢（包括能源效率更高、帶寬更寬、功率密度更大和外形因子更小）使之以LDMOS天然替代者的身份來服務于下一代基站，尤其是1.8 GHz以上的手機頻段。

在 5G 領域中，基于 GaN 的功率放大器更是取得了蓬勃的發展，目前中國基站廠商在中國 5G 系統的初期部署中均采用了基于 GaN 的功率放大器器件，其他基站廠商也在跟進。到 2025 年，整個GaN RF 市場將從 7.4 億美元增長到超過 20 億美元，復合年增長率為 12％。電信基礎設施和軍用雷達是 RF GaN 的主要驅動力。中國在 2019 年建造了13萬個5G基站，并在2020年預計建設至少50萬個使用 GaN功率放大器 5G基站。到 2024年，中國的目標是部署 600 萬個系統。日本、韓國、美國和其他國家也正在大力推動5G[14]。

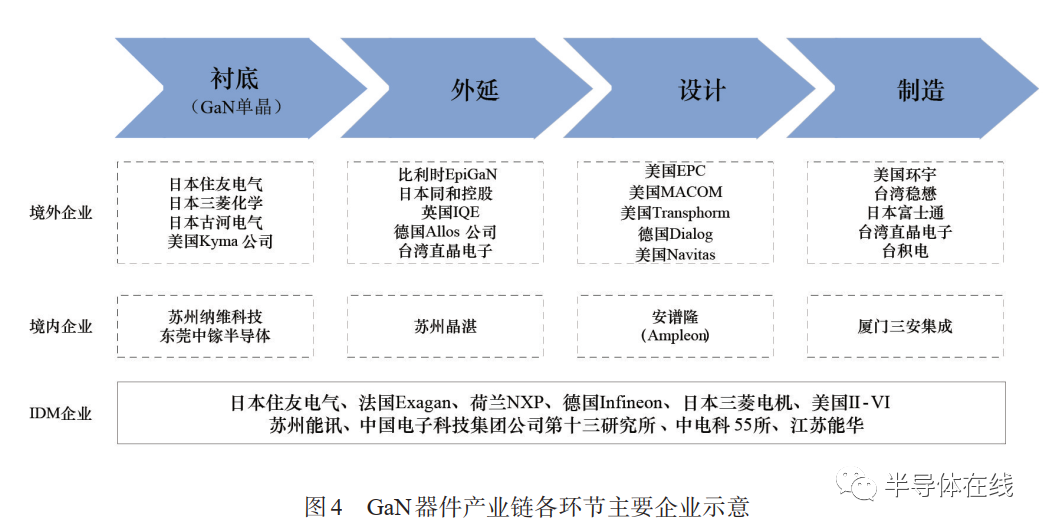

目前全球有超過30家企業從事GaN半導體的研發，其中，實現商業化量產的企業僅有 10 家左右。如圖 4 所示，GaN 器件產業鏈各環節依次為：GaN 單晶襯底（或 SiC、藍寶石、Si）→GaN 材料外延→器件設計→器件制造。目前產業以 IDM 企業為主，但是設計與制造環節已經開始出現分工，如傳統硅晶圓代工廠臺積電開始提供 GaN 制程代工服務，國內的三安集成公司也有成熟的GaN制程代工服務。

GaN襯底主要由日本公司主導，日本住友電工的市場份額達到 90% 以上。國內已經小批量生產2英寸襯底，具備 4英寸襯底生產能力，并開發出 6英寸襯底樣品，國內的納維科技、中鎵半導體公司也有能力生產提供相關的產品。

GaN 外延片相關企業主要有比利時的 Epi?GaN、英國的 IQE、日本的 NTT-AT。中國廠商有蘇州晶湛、蘇州能華和世紀金光，蘇州晶湛2014年就已研發出 8 英寸硅基外延片，現階段已能批量生產，2018 年 12 月聚能晶源成功研制了 8 英寸硅基GaN（GaN-on-Si）外延晶圓。

GaN 器件設計廠商方面，有美國的 EPC、MA?COM、Transphom、Navitas，德國的 Dialog，國內有被中資收購的安譜隆（Ampleon）等。全球 GaN 射頻器件獨 立設 計 生產 供應 商（IDM）中，住友電工和 Cree 是行業的龍頭企業，市場占有率均超過 30%，其次為 Qorvo 和 MACOM。住友電工在無線通信領域市場份額較大，其已成為華為核心供應商，為華為 GaN 射頻器件最大供應商。此外，還有法國 Exagan、荷蘭 NXP、德國英飛凌、日本三菱電機、美國Ⅱ-Ⅵ等。

一文讀懂：第三代半導體行業現狀和投資機遇的圖4

中國的GaN發展雖然起步晚，但在政策不斷支持下 GaN 相關產業也在迅速地發展。2013年的國家高技術研究發展計劃（863 計劃）明確將第三代半導體材料及其應用列為重要內容。2015和2016年國家科技重大專項02專項也對第三代半導體功率器件的研制和應用進行立項。2017年，北京、江蘇、山東和廣東等地陸續出臺促進化合物半導體發展的 62 項相關政策[15]。國內已經形成了第三代半導體產業發展的聚集區，包括京津冀、長三角、珠三角和閩三角。地方政府出臺“十三五規劃”“重點研發計劃”“科技創新規劃”中涉及第三代半導體條款的政策有30條。在政策的支持下中國企業目前可以小批量生產 2英寸襯底，具備 4英寸襯底生產的能力，開發出了 6 英寸樣品，并在建多個與第三代半導體相關的研發中試平臺。

3 第三代半導體應用成果

3.1 SiC 器件應用成果

由于 SiC功率器件在應用中有高轉化效率、功率密度大、高頻對外圍組件體積的減少、耐高溫、使用壽命長等優勢，因此其在電力轉換需求頻繁、對電力轉換組件有體積或質量要求、相對高溫的使用環境上有得天獨厚的優勢。當前 SiC 功率器件主要應用領域有各類電源及服務器，光伏逆變器，風電逆變器，新能源汽車的車載充電機、電機驅動系統、直流充電樁，變頻空調，軌道交通，軍工等。

在新能源汽車領域，采用 SiC功率器件因其對電能較高的轉化效率可以提升電池的能量利用率；同時，因其功率密度大、高頻率可減少電力轉化模塊的體積和質量，也因其對高溫的耐受能力更強使其節省了散熱組件，實現了整車輕量化。綜合來看，采用 SiC功率器件可使新能源汽車在同樣的電池容量下實現更高的續航里程。2015 年，特斯拉Model 3開始采用分立SiC MOSFET的電機控制器，（圖 5（a））。在 2016 年，日本豐田和電裝聯合研發的 SiC電機控制器，能量損耗較先前的產品降低了10%；日本羅姆公司為 Formula E 方程式賽車提供了全 SiC 控制器，相比 IGBT 控制器，體積減小了43%，質量減小 6 kg[16]。與此同時國內研究機構也在積極研究SiC控制器的應用

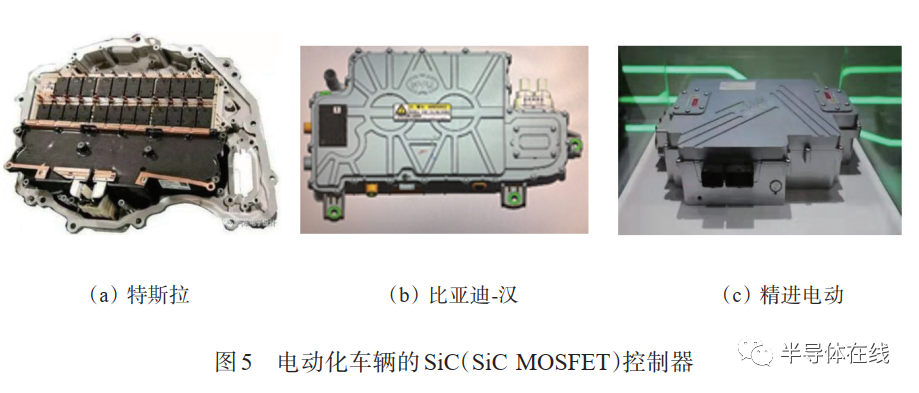

2017年，中國科學院電工研究所開發出 600 VDC、峰值功率 85 kW 的SiC 電機控制器樣件。2018 年，特斯拉 Model 3 采用了意法半導體生產的 SiC逆變器，是第一家在主逆變器中集成全SiC功率模塊的車企[17]。同年精進電動研發出 600 VDC、峰值 120 kW 水冷 SiC 電機控制器，而 2020 年 7 月新上市的比亞迪-漢 EV 也搭載了高性能SiC-MOSFET控制模塊（圖5（b）），功率密度超過 30 kW/L。2020 年 11 月精進電動宣布其300~600 kW 系列 SiC MOSFET 控制器（圖 5（c）），獲得了德國大眾商用車公司 TRATON 集團客車和重卡等電動化商用車驅動電機控制器的量產合同，功率密度大于 40 kW/L，在不同工況下比硅基控制器節能3%~6%。

一文讀懂：第三代半導體行業現狀和投資機遇的圖5

另外，因高功率直流充電樁在快速充電方面的優勢，SiC 功率器件以其高轉化效率、功率密度大、耐高溫、使用壽命長的特點，更適合用在高頻次使用的直流充電樁上，以降低電能損耗、節省充電樁體積、提高充電速率、延長設備使用壽命。并且當前 SiC 功率器件做成的充電樁功率模組雖然在器件成本上相較于Si基器件貴3~5倍，但由于減少了外圍電容、電感等其他組件，使得總體器件數量為Si基的 1/2 左右，系統成本僅比充電樁硅基模組高10% ~ 20% 。相較于折舊增加帶來的成本，電力節約而節省的成本更為突出，使得在專用充電樁領域SiC替代Si基功率器件有經濟優勢。

在綠色能源領域，光伏發電是產生直流電，若要并入電網則需要逆變成交流電，這個電能轉換過程便需要功率器件的參與。SiC功率模塊與采用Si基IGBT的功率模塊相比，可將開關損失降低85%，采用 SiC功率器件可直接提升電能的轉化效率，增加其并網發電收入。風力發電是先產生頻率、電壓、電流不穩定的交流電，經過整流成為直流電后再統一逆變成可并網的交流電，整個電能轉換過程需要經過整流、逆變兩步，因此采用轉化效率更高的 SiC 功率器件能更好地提升風能的利用效率。同時，SiC 功率器件因其材料特性使用壽命比硅基器件更久，也更耐受極端環境，更適合光伏、風力發電領域。

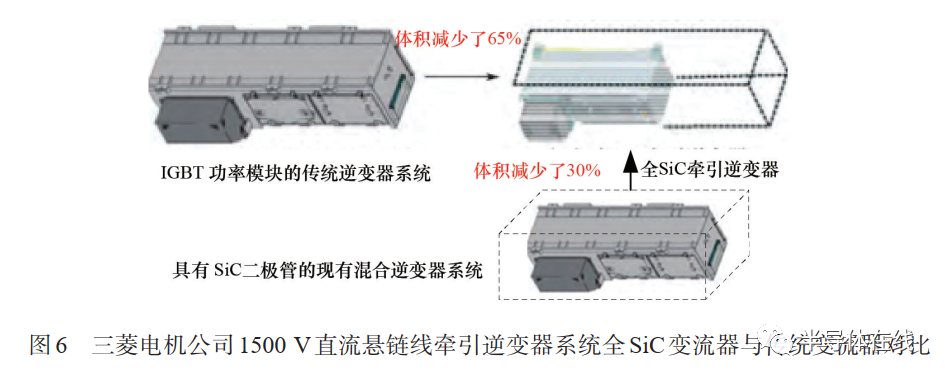

在軌道交通領域中，國內外已經有多家公司和科研院所都關注 SiC 器件在牽引變流器系統中的應用研究，其中一些機構已經將產品市場化并在軌道列車上安裝運行。三菱電機公司開發了一款適用于軌道列車牽引系統的 3.3 kV全 SiC功率模塊，通過將該高耐壓全 SiC 功率模塊應用于軌道車逆變器系統中的主電路系統，主電路系統可以比現有系統節約大約 30% 的功率。2013 年，三菱電機公司宣布推出一款用于1500 V直流懸鏈線的軌道車牽引逆變器系統（圖6[18）， ] 該系統采用全SiC功率模塊，開關損耗比三菱電機采IGBT 功率模塊的傳統逆變器系統約低 55%。該系統還通過在廣泛的速度范圍內使用再生制動器提高再生能量。得益于這些解決方案，與傳統系統相比，鐵路車輛系統（包括其電機）的總能耗降低了約30%。與具有IG?BT 功率模塊的傳統逆變器系統相比，尺寸和質量減小約 65%，與具有 SiC 二極管的現有混合逆變器系統相比減小約30%[19]。

一文讀懂：第三代半導體行業現狀和投資機遇的圖6

在大型服務器、數據中心或比特幣礦場中，電費是主要的運營成本，在其運行過程中根據負載設備的需要會進行頻繁的電能轉換，功率器件是這類設備電源的主要組成部分。因?yàn)?SiC 功率器件在電能轉換上的高效率、耐高溫、使用壽命長的特性，使其在這類 IT 應用中能為使用者節省大量能耗、替換維護成本。

除上述領域之外，在家電、軍工、航空航天、工業控制、智能電網等諸多領域 SiC功率器件因其自身高性能的優勢也有初步使用或研發跟進。綜合來看，新能源汽車、綠色能源、大型服務器、數據中心等領域?qū)?SiC功率器件的需求較為迫切，且有一定成熟應用，其他領域也在逐步推進（表 1），總體上市場對高性能的 SiC 功率器件保持持續的需求增長狀態。

3.2 GaN 器件的應用成果

GaN 功率器件具有禁帶寬度大、熱導率高、耐高溫、抗輻射、耐酸堿、高強度和高硬度等特性，并且器件制造技術的突破使得 GaN 器件的成本得到控制，使得 GaN 功率器件目前已經在新能源汽車、半導體照明、新一代移動通信和消費電子領域中得到廣泛應用。

GaN具備導通電阻小、損耗低以及能源轉換效率高等優點，由GaN制成的充電器可以做到更高的功率密度。安卓端率先將 GaN 技術導入到快充領域，隨著 GaN 生產成本迅速下降，GaN 快充有望成為消費電子領域下一個殺手級應用。預計全球GaN 功率半導體市場規模從 2018 年的 873 萬美元增長到 2024 年的 3.5 億美元，復合增長率達到85%。2019 年 9 月，OPPO 發布國內首款 GaN 充電器SuperVOOC 2.0，充電功率為65 W；2020年2月，小米推出 65 W GaN 充電器，體積比小米筆記本充電器縮小48％，并且售價創下業內新低。

在射頻微波領域，GaN 熔點在 1700℃，頻率目前可達到 25 GHz，功率達到 1800 W，在航空航天、微波雷達、衛星通信，5G通信有非常大的優勢 。通過采用 GaN 功率器件能夠有效地改善發射天線的設計，減少發射組件的數目和放大器的級數等，有效降低雷達發射系統的成本。目前，GaN已經開始取代GaAs作為新型雷達和干擾機的T/R（收/發）模塊電子器件材料。美國下一代的固態有源相控陣?yán)走_(dá)（AMDR）便采用了 GaN 半導體功率器件。并且在5G領域，GaN功率器件已經成為5G基站中的功率放大器和其他射頻器件的重要支撐點，在中國2019 年建設的 13 萬個 5G 基站中，已經全面使用GaN 功率放大器，并在 2020 年預計建設至少 50 萬個使用 GaN功率放大器的 5G基站。到 2024年，中國的目標是部署 600 萬個系統。日本、韓國、美國和其他國家也正在大力推動5G。

GaN 具有較寬的禁帶寬度（3.4 eV）及利用藍寶石等材料作襯底，散熱性能好，有利于器件在大功率條件下工作。隨著對Ⅲ族氮化物材料和器件研究與開發工作的不斷深入，GaInN 超高度藍光、綠光 LED 技術已經實現商品化，現在世界各大公司和研究機構都紛紛投入巨資加入到開發藍光LED的競爭行列。

在探測器方面，已研制出 GaN 紫外探測器，波長為 369 nm，其響應速度與 Si 探測器不相上下。但這方面的研究還處于起步階段。GaN 探測器將在導彈預警、衛星秘密通信、各種環境監測、化學生物探測等領域有重要應用。在激光器方面，GaN基激光器可以覆蓋到很寬的頻譜范圍，實現藍、綠和紫外激光器的制造。紫色激光器可用于制造大容量光盤，其數據存儲盤空間比藍光光盤高出20倍。

除此之外，紫色激光器還可用于醫療消毒、熒光激勵光源等應用，總計市場容量為12億美元；藍色激光器可以和現有的紅色激光器、倍頻全固化綠色激光器一起，實現全真彩顯示，使激光電視實現廣泛應用。

4 第三代半導體的發展趨勢及關鍵問題

在 5G 和新能源汽車等新市場需求的驅動下，第三代半導體材料有望迎來加速發展。硅基半導體的性能已無法完全滿足 5G 和新能源汽車的需求，SiC 和 GaN 等第三代半導體的優勢被放大。另外，制備技術的進步使得 SiC和 GaN器件成本不斷下降，SiC 和 GaN 的性價比優勢將充分顯現。初步判斷，第三代半導體未來的核心增長點將集中在SiC和GaN各自占優勢的領域。

在美國能源部部署的新能源車開發項目中，60% 的項目與 SiC 器件應用相關。歐洲也制定了SiC 技術應用的 ES-CAPEE 計劃和 E3Car 計劃，希望突破 SiC 單晶材料生長技術、器件設計、器件制作以及應用技術[20]。日本以三菱、電裝、富士為首的各大汽車部件供貨商均已開發出各自的 SiC 芯片及高效 SiC 控制器。CASA 發布的《第三代半導體電力電子技術路線（2019）》顯示，受益于技術進步和行業規模化的影響，SiC 功率器件最主要的原材料成本——SiC 襯底、外延片的價格近年來持續下降，主要表現為在近期5年內，襯底、外延片單位面積價格會伴隨直徑 200 mm 襯底的快速推廣，小幅度下調，在大部分襯底提供商完成低缺陷密度單晶生長工藝及厚單晶生長工藝研發后，外延片提供商優化外延生長工藝及采用快速外延生長技術后，襯底、外延片單位面積價格會迎來相對快速的降低。未來隨著 SiC 襯底、外延片尺寸的增大，單位面積價格將進一步降低。

SiC和GaN等寬禁帶電力電子器件代表著電力電子器件領域發展方向，隨著時間的發展，寬禁帶半導體器件制備中材料和工藝上的問題必將得到逐步解決。但是即使這些問題都得到解決，寬禁帶電力電子器件的價格肯定還是比硅基器件要貴。由于它們的優異特性可能主要用于中高端應用，與Si 全控器件不可能全部取代 Si 半控器件一樣，SiC和 GaN 寬禁帶電力電子器件在將來也不太可能全面取代 Si功率 MOSFET、IGBT 和 GTO（包括集成門極換流晶閘管（IGCT））。SiC電力電子器件將主要用于 600 V以上的高壓工業應用領域；GaN電力電子器件將主要用于600 V以下的消費電子、計算機/服務器電源應用領域。

寬禁帶功率半導體產業鏈主要包含單晶材料、外延材料、器件、模塊和應用這幾個環節。其中，單晶材料是寬禁帶功率半導體技術和產業的基礎，主要技術指標有單晶直徑、微管密度、單晶電阻率、表面粗糙度、翹曲度等；外延材料是實現器件制造的關鍵，主要技術指標有外延片直徑、外延層厚度、外延層摻雜濃度和表面缺陷密度等；器件是整個產業鏈的核心，主要技術指標有阻斷電壓、單芯片導通電流/電阻、阻斷狀態的漏電流、工作溫度等；模塊是實現器件應用的橋梁，主要技術指標有模塊容量、熱阻、寄生參數和驅動保護等；應用是寬禁帶功率半導體器件和產業發展的源動力，主要技術指標是開關頻率、轉換效率和功率密度等。以 SiC 為例，在寬禁帶半導體產業上還存在以下問題。

1）大尺寸 SiC 單晶襯底制備技術仍不成熟。 目前國際上 SiC 芯片的制造已經從 4英寸換代到 6英寸，并已經開發出了8英寸SiC單晶樣品，與先進的硅功率半導體器件相比，單晶襯底尺寸仍然偏小、缺陷水平仍然偏高。并且缺乏更高效的 SiC單晶襯底加工技術。SiC單晶襯底材料線切割工藝存在材料損耗大、效率低等缺點，必須進一步開發大尺寸 SiC晶體的切割工藝，提高加工效率。襯底表面加工質量的好壞直接決定了外延材料的表面缺陷密度，而大尺寸 SiC襯底的研磨和拋光工藝仍不能滿足要求，需要進一步開發研磨、拋光工藝參數，降低晶圓表面粗糙度。

p 型襯底技術的研發較為滯后。目前商業化的 SiC 產品是單極型器件。未來高壓雙極型器件需要 p 型襯底。目前 SiC p 型單晶襯底缺陷較高、電阻率較高，其基礎科學問題尚未得到突破，技術開發滯后。近年來，中國 SiC單晶材料領域取得了長足進步，但與國際水平相比仍存在一定的差距。除了以上共性問題以外，中國 SiC 單晶材料領域在以下 2個方面存在巨大的風險：一是 SiC單晶企業無法為國內已經/即將投產的 6英寸芯片工藝線提供高質量的 6 英寸單晶襯底材料；二是 SiC 材料的檢測設備完全被國外公司所壟斷。

2）n 型 SiC 外延生長技術有待進一步提高 。目前外延材料生長過程中氣流和溫度控制等技術仍不完美，在 6 英寸 SiC 單晶襯底上生長高均勻性的外延材料技術仍有一定挑戰，一定程度影響了中低壓 SiC 芯片良率的提高。p 型 SiC 外延技術仍不成熟。高壓 SiC 功率器件是雙極型器件，對 p 型重?fù)诫s外延材料提出了要求，目前尚無滿足需求的低缺陷、重?fù)诫s的p型SiC外延材料。

近年來中國 SiC 外延材料技術獲得了長足進展，申請了一系列的專利，正在縮小與其他國家的差距，已經開始批量采用本土 4 英寸單晶襯底材料，產品已經打入國際市場。但是，目前國內 SiC外延材料產品以4英寸為主，由于受單晶襯底材料的局限，尚無法批量供貨 6 英寸產品。并且 SiC 外延材料加工設備全部進口，將制約中國獨立自主產業的發展壯大。

3）雖然國際上 SiC 器件技術和產業化水平發展迅速， 開始了小范圍替代硅基二極管和 IGBT 的市場化進程，但是 SiC功率器件的市場優勢尚未完全形成，尚不能撼動目前硅功率半導體器件市場上的主體地位。國際 SiC 器件領域存在的問題主要有：SiC單晶及外延技術還不夠完美，高質量的厚外延技術不成熟，這使得制造高壓 SiC 器件非常困難，而外延層的缺陷密度又制約了 SiC功率器件向大容量方向發展；SiC器件工藝技術水平還比較低，這是制約 SiC 功率器件發展和推廣實現的技術瓶頸，特別是高溫大劑量高能離子注入工藝、超高溫退火工藝、深槽刻蝕工藝和高質量氧化層生長工藝尚不理想，使得 SiC功率器件中存在不同程度的高溫和長期工作條件下可靠性低的缺陷；在 SiC功率器件的可靠性驗證方面，其試驗標準和評價方法基本沿用 Si器件，尚未有專門針對 SiC功率器件特點的可靠性試驗標準和評價方法，導致試驗情況與實際使用的可靠性有差距；在 SiC 功率器件測試方面，SiC器件測試設備、測試方法和測試標準基本沿用 Si 器件的測試方法，導致 SiC 器件動態特性、安全工作區等測試結果不夠準確，缺乏統一的測試評價標準。

除了以上共性問題外，中國 SiC功率器件領域發展還存在研發時間短，技術儲備不足，進行 SiC功率器件研發的科研單位較少，研發團隊的技術水平跟國外還有一定的差距等問題，特別是在以下 3個方面差距巨大：（1）在 SiC MOSFET 器件方面的研發進展緩慢，只有少數單位具備獨立的研發能力，存在一定程度上依賴國際代工企業制造芯片的弊病，容易受制于人，產業化水平不容樂觀。（2）SiC 芯片主要的工藝設備基本上被國外公司所壟斷，特別是高溫離子注入設備、超高溫退火設備和高質量氧化層生長設備等，國內大規模建立 SiC工藝線所采用的關鍵設備基本需要進口。（3）SiC 器件高端檢測設備被國外所壟斷。

4）當前 SiC 功率模塊主要有引線鍵合型和平面封裝型 2 種。 為了充分發揮 SiC 功率器件的高溫、高頻優勢，必須不斷降低功率模塊的寄生電感、降低互連層熱阻，并提高芯片在高溫下的穩定運行能力。目前 SiC 功率模塊存在的主要問題：（1）采用多芯片并聯的 SiC 功率模塊，由于結電容小、開關速度高，因此在開關過程中會出現極高的電流上升率（di/dt）和電壓上升率（du/dt），在這種情況下會產生較嚴重的電磁干擾和額外損耗，無法發揮 SiC器件的優良性能；SiC 功率模塊的封裝工藝和封裝材料基本沿用了硅功率模塊的成熟技術，在焊接、引線、基板、散熱等方面的創新不足，功率模塊雜散參數較大，可靠性不高。（2）SiC功率高溫封裝技術發展滯后。目前 SiC器件高溫、高功率密度封裝的工藝及材料尚不完全成熟。為了發揮 SiC 功率器件的高溫優勢，必須進一步研發先進燒結材料和工藝，在高溫、高可靠封裝材料及互連技術等方面實現整體突破。

5）SiC 功率器件的驅動技術尚不成熟 。為了充分發揮 SiC 功率器件的高頻、高溫特性，要求其驅動芯片具有工作溫度高、驅動電流大和可靠性高的特點，目前 SiC功率器件的驅動芯片及驅動電路仍然沿用硅器件的驅動技術，尚不能發揮 SiC功率器件高溫、高頻的工作特性，使得 SiC 功率器件在實際使用過程中難以達到設計的極限性能。

6）SiC器件的應用模型尚不能全面反映SiC器件的物理特性。 目前 SiC 器件物理特性的數學模型主要有基于模擬等效電路的數學模型和基于物理模型的數學模型。基于模擬等效電路的模型結構簡單，但是精度難以保證，一般只適合于對精度要求較低的常規工業場合。基于物理模型的數學模型能夠描述 SiC器件內部物理特性的變化規律，但是其形式非常復雜，計算量巨大，難以實現對SiC器件特性的在線快速仿真和計算。目前在工業應用中所使用的 SiC 器件模型是將兩種模型結合在一起，采用半經驗短溝道模型對功率元件的物理特性進行分析，既簡化了物理模型的復雜程度，又提高了等效模型的計算精度。并在研究過程中通過不斷改進半物理模型來提高 SiC 功率器件模型的準確性，但上述半物理模型仍是局限于對傳統硅功率器件物理模型的部分缺陷進行的改進，并沒有針對 SiC 功率器件的物理模型進行分析，缺少對 SiC功率器件內部特性和輸出特性的全面性的研究，目前SiC功率器件數學模型的精度尚不能對SiC器件的電路拓?fù)浞抡嬖O(shè)計提供準確的指導。

這些內容將是未來中國第三代半導體產業亟待解決的問題和研究方向。預計新能源汽車電機控制器、DC/DC 電源、充電機等將是第三代寬禁帶功率半導體下游應用端的主要市場拉動力。為此在中國工業和信息化部指導下，中國汽車工程學會牽頭的《節能與新能源技術路線圖2.0》的電驅動技術路線圖中給出了 SiC MOSFET 的技術路線圖（圖7）[21]。在總體目標、主要指標和關鍵技術 3個維度給出了2025、2030、2035年這3個時間節點的參數，為產業鏈提供方向和路線上的參考。

5 結論

在目前的三代半導體領域中，中國在以Si為代表的第一代半導體材料和國際一線水平差距最大，在生產設備方面幾乎所有的晶圓代工廠都會用到美國公司的設備，2019年全球前5名芯片設備生產商3家來自美國；而中國的北方華創、中微半導體、上海微電子等中國優秀的芯片公司只是在刻蝕設備、清洗設備、光刻機等部分細分領域?qū)崿F(xiàn)突破，設備領域的國產化率還不到20%。在應用材料方面，美國已連續多年位列第一，中國的高端光刻膠幾乎依賴進口，全球五大硅晶圓的供應商占據了高達92.8%的產能，美國、日本、韓國的公司具有壟斷地位。

在生產代工方面，2019 年臺積電市場占有率高達 52%，韓國三星占了18% 左右，中國最優秀的芯片制造公司中芯國際只占 5%，且在制程上與前面2個頭部公司有8~10年的差距。但是，在以 GaAs 為代表的第二代半導體領域中國已有突破跡象。在 GaAs 三大產業鏈環節（晶圓、晶圓制造代工、核心元器件），目前都以歐美、日本和中國臺灣廠商為主導。中國大陸企業起步晚，在產業鏈中話語權不強。不過從3個環節來看，已經有突破跡象。華為已經實現將手機射頻關鍵部件——功率放大器（PA）通過自己研發然后轉單給三安光電代工。

在以 GaN 和 SiC為代表第三代半導體方面，中國有追趕和超車的機會。由于第三代半導體材料研究于 21 世紀初開始產業化應用，各國的研究和水平相差不遠，國內產業界和專家認為第三代半導體材料成了中國擺脫集成電路（芯片）被動局面、實現芯片技術追趕和超車的良機。例如在汽車產業，中國目前已經利用發展新能源汽車的模式拉近和美、歐、日等國家和地區的距離，并在某些領域?qū)崿F(xiàn)了換道超車的局面。第三代半導體材料性能優異、未來應用廣泛，中國目前已有 70 多家企事業在進行第三代半導體的相關研發與生產，涉及寬禁帶半導體的單晶襯底材料、外延材料、器件設計和制造工藝，但離形成完整產業鏈尚有較大差距。襯底和外延材料、器件設計和制造工藝以及材料質量評價和性能驗證是環環相扣、互相推動的統一整體。因此需要在國家政策進一步指導之下，發揮行業協會和產業聯盟的橋梁和紐帶作用，對襯底材料、外延材料、器件設計和制造工藝等產業鏈各環節進行整體支撐，引導各環節間實現資源共享、強強聯合，上下游互相拉動和促進，形成一個布局合理、結構完整的產業鏈，實現中國第三代半導體產業的健康、快速和可持續發展。
