純電驅動電動汽車的動力總成拓?fù)浣Y(jié)構類型眾多。本文采用多學科優化設計方法，對于典型的動力總成拓?fù)浣Y(jié)構建立了基于解析目標分解方法的2層優化架構。使用Willans line建模方法，建立了驅動電機的參數化仿真模型。

前言

       純電驅動的電動汽車因?yàn)榧捎写笕萘侩姵亟M，可以存儲取自公共電網的電能，用來驅動車輛的行駛。相比于傳統的混合動力汽車，具有更加優越的節能減排效果和潛力。因此，近年來，純電驅動電動汽車的技術開發與產業化備受矚目。純電驅動的電動汽車類型主要包括有：純電動汽車、插電式混合動力汽車和增程型電動汽車。2012年，國務院發布的《節能與新能源汽車產業發展規劃（2012-2020年）》中明確提出：以純電驅動為新能源汽車發展和汽車工業轉型的主要戰略取向，當前重點推進純電動汽車和插電式混合動力汽車產業化。

       相比于內燃機，驅動電機具有體積小/功率密度高等特點，同時驅動電機的布置位置與方式也非常靈活。因此，純電驅動電動汽車的電驅動系統擁有多種可能的組合方式，稱之為動力總成拓?fù)浣Y(jié)構。以純電動汽車為例，常見的動力總成拓?fù)浣Y(jié)構包括有：中央驅動式動力總成、輪邊驅動式動力總成和輪轂直驅式動力總成等，如圖1所示。本文即以上述三種典型的動力總成拓?fù)浣Y(jié)構為研究對象。

       輪轂電機驅動方式用于微型純電動汽車，主要研究了拓?fù)浣Y(jié)構的構型和參數設計。多輪驅動轉矩協同控制解決了車輛防滑工況時的縱向驅動轉矩和加速度降低等問題。但是，不同的動力總成拓?fù)浣Y(jié)構對電動汽車的能量經濟性、制造/使用成本、車輛性能等方面的影響與分析的研究相對較少。本文擬根據多學科優化設計方法（Multidisciplinary Design Optimization method，簡稱 MDO），對于中央驅動式、輪邊驅動式和輪轂直驅式這三種動力總成拓?fù)浣Y(jié)構進行全面、綜合的分析與比較，重點研究不同的動力總成拓?fù)浣Y(jié)構類型對于車輛性能、能耗、成本等方面影響。




（a） 中央驅動式動力總成



（b）輪邊驅動式動力總成



（c）輪轂直驅式動力總成

圖1 純電驅動電動汽車典型的動力總成拓?fù)浣Y(jié)構


1 基于目標分解的多學科優化方案

       1.1 MDO優化架構選型

       MDO方法是處理復雜系統設計與工程問題的重要手段之一。近年來，在航空航天、交通運輸、海洋船舶等領域有著廣泛的應用。MDO方法的主旨是：綜合多個學科各自優勢進行分析與優化，同時，在各個學科之間建立有效地協同機制，通過不斷的調節與平衡，使得系統的總體性能達到/實現既定設計要求或系統最優解。

       目前，常用的 MDO 方法主要包括有：協同優化（Collaborative Optimization，簡稱CO）、并行子空間優化 （ Concurrent Subspace Optimization，簡稱CSSO）、二級系統一體化合成優化（Bi-Level Integrated System Synthesis，簡稱BLISS）等。其中，1999年由美國密西根大學優化設計實驗室首先提出的解析目標分解法（Analytical Target Cascading，簡稱ATC），基于系統/部件分級思路，根據系統復雜程度不同，自上而下地將整個系統分解為系統層級、子系統層級和部件層級等。ATC方法的分級級數原則上可以不受限制。ATC方法特別適合于解決類似汽車優化設計問題，即整車/系統由眾多子系統和部件組合而成，且子系統/部件之間存在著相互耦合關系。在ATC架構的每一個層級中，都包含有優化模型 P與分析模型r。其中，優化模型P通過調用分析模型r獲得設計響應。

       1.2 ATC優化架構設計

       鑒于純電驅動電動汽車的動力總成大都由驅動電機、減速器、傳動軸、驅動輪等部件組成，因此本文選用ATC優化架構處理中央驅動式、輪邊驅動式和輪轂直驅式這三種動力總成的優化設計問題。本文建立了2層的ATC優化設計架構。其中，系統層級主要用來處理純電驅動電動汽車的性能、能耗及動力總成的總成本。而對于動力總成中最為關鍵的部件-驅動電機，則在子系統/部件層級中予以優化。圖1所示的是本文所建立的ATC優化架構的層級示意圖。

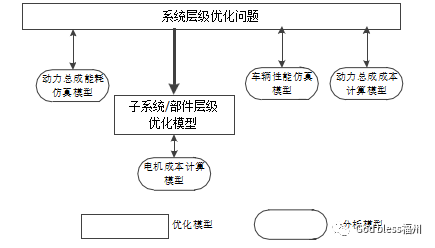

 圖2 基于ATC方法的動力總成優化架構


2 系統層級優化問題

       根據上述ATC架構的劃分， 本文使用SIGHT軟件進行優化架構設計。其中，在系統層級中，主要分析與優化車輛的動力性能、能量經濟性與整個動力總成的制造成本等。因此，對于系統層級中的優化模型和分析模型作如下處理。

       2.1 優化模型

       在系統層級中，選用遺傳算法（ genetic algorithm，簡稱GA）作為優化模型中的優化算法。這主要是因?yàn)樵谙到y(tǒng)層級的仿真模型中，復雜度高、非線性強、且不連續。因此，基于啟發式的進化算法更易于尋找到全局最優解/解集。而遺傳算法是啟發式進化算法中應用范圍較廣、適用性較好的一種優化算法。

       將系統層級優化設計問題表述為：在滿足給定的車輛動力性能前提下，使得車輛的使用成本（即耗電成本）與動力總成的制造總成本最小

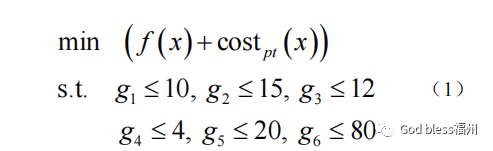

化，如公式（1）所示：




式中：x為設計變量組合，包括電機轉子直徑 d、轉子長度L和傳動比ig等，f(x)為車輛行駛一年所需要支付的使用成本（即耗電成本）。車輛平均每天的行駛里程為53km，以每年365天記，則全年大約行駛2萬公里。因?yàn)椋冸婒?qū)動的電動汽車電能取自電網，故電能價格按0.51RMB/kWh記。costpt(x)為動力總成制造總成本，包括有電池組成本、電機本體、電機控制器及傳動系統等成本。其中，要求電池組在充滿電的情況下，可以支持車輛行駛80km距離。g1-g6為車輛需要滿足的動力性能要求，如表1所示。這些性能要求來源于2012年頒布實施的中國國家標準GB/T 28382-2012《純電動乘用車-技術要求》。

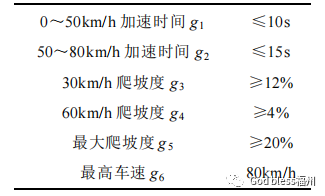

                                                                     表1 整車性能指標


       2.2 分析模型

       在系統層級中，基于遺傳算法的優化模型需要通過調用分析模型，分別得到車輛的動力性能指標、車輛使用成本和動力總成的制造成本。因此，本文基于上述三個方面的述求，分別建立了與之相關的一系列仿真模型。

       對于車輛動力性能仿真模型，本課題基于表1中所設定的6項車輛動力性能要求，分別建立了相對應的車輛動力性能仿真模型。選用MATLAB/Simulink 軟件作為建模工具，采用基于前向仿真的建模方法，使得整個仿真模型更加趨向真實情況。在所搭建的仿真模型中，分別包括有駕駛員模型、整車控制模型、驅動電機模型、傳動系模型、車輛動力學模型及電池組模型。其中選用 Nissan Leaf 進行了模型的驗證與能量流分析。

       為了計算電動汽車的使用成本，本文根據國家標準GB/T 18386-2005《電動汽車能量消耗率和續駛里程試驗方法》，建立了基于NEDC駕駛循環工況整車能耗計算仿真模型。類似于車輛動力性能仿真模型，在其所擁有的模塊的基礎上，在增加了駕駛循環模型和能耗計算功能。本文電動汽車充電效率記為80% 。

       對于各種不同的動力總成拓?fù)浣Y(jié)構而言，其傳動系（包括減速器和半軸等）基本組成部件相對固定，通過市場調研確定為固定值。驅動電機的計算成本主要由子系統層級完成并上傳至系統層級。而對于電池包的制造成本，以 3000元/kWh記。電池包一次充滿電，需要支持車輛行駛80km距離。因此，對于能耗越低的動力總成拓?fù)浣Y(jié)構而言，除車輛的使用成本會較低外，其電池組部分的制造成本也會相對較小。

3 子系統/部件層級優化問題

       在子系統/部件層級，主要處理驅動電機的優化設計，使其即滿足車輛驅動性能的要求，又使得其制造成本最小化。

       3.1 優化模型

       在子系統/部件層級中，不同于系統層級需要處理復雜的仿真模型。因此，選用了序列二次規劃（Sequential Quadratic Programming，簡稱SQP）算法作為優化算法。SQP優化算法對于連續可導的數值型優化求解問題，具有快速尋優的能力。

       對于子系統/部件層級，一方面需要使得這一層級的優化設計變量-電機的轉子直徑d和轉子長度L趨近于由系統層傳遞下來的轉子直徑d^U和長度 L^U，這是為了滿足系統層級所設定的車輛動力性能和能耗最小化等要求。另一方面，通過電機的轉子直徑d和轉子長度L的優化組合，使得電機的制造成本最小化。

       因此，子系統/部件層級的優化設計問題可以表述為如公式（2）所示：





       式中：電機轉子直徑d、轉子長度L為本地設計變量，costmotor為電機制造成本。

       3.2 分析模型

       對于子系統/部件層級，分析模型的主要作用是計算在滿足既定性能要求情況下的最小制造成本。本文基于Willans line方法，開發了參數化的電機仿真模型。Willans line方法原先用來描述發動機的有效平均壓力與燃油消耗之間的關系。這種方法被進行了移植，用來描述電機特性。即以一種驅動電機作為標桿，通過結構上的變化，可以使用Willans line方法估算出新結構下驅動電機的效率特性和性能。

       而對于電機成本的計算，則隨著電機尺寸大小的變化而不同。電機設計中，電機的轉子外徑和長度、氣隙、定子厚度、磁鋼密度、銅線密度、線圈軋數等。先根據這些參數計算出定子、轉子、線圈及軸的質量。再根據價格，計算得到相應的成本。

4 不同動力總成拓?fù)浣Y(jié)構的對比分析

       表2給出了整車的基本參數。純電驅動電動汽車三種不同的動力總成拓?fù)浣Y(jié)構都是基于相同的整車參數的基礎上進行優化設計與對比分析。


  表2 整車參數匯總



       4.1 制造成本的對比與分析

       圖3所示的是三種動力總成拓?fù)浣Y(jié)構的制造成本對比情況。由于機械結構的簡化，使得輪轂直驅式動力總成拓?fù)浣Y(jié)構的傳動系制造成本最低。而機械結構最為復雜中央驅動式拓?fù)浣Y(jié)構的傳動系成本最高。

       而從整體制造成本的對比中，可以發現輪轂直驅式電機的制造成本最高，而中央驅動式成本最低。這說明，相比于中央驅動式拓?fù)浣Y(jié)構而言，輪轂直驅式拓?fù)浣Y(jié)構雖然較少了諸如減速器、傳動軸等機械部件，但是由于驅動電機數量、性能等方面的提升，導致驅動電機部分的成本有大幅上升。

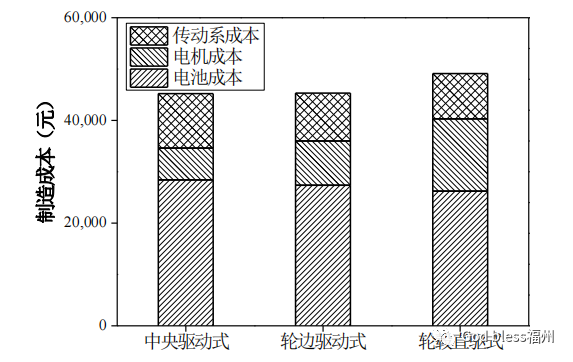

圖3 三種拓?fù)浣Y(jié)構的制造成本對比


       需要特別說明的是：輪邊驅動式和輪轂直驅式的電機制造成本都是由2臺電機構成，而中央驅動式則為一臺。這主要是取決于動力總成的結構，本文的研究基于圖1所示的三種典型動力總成拓?fù)浣Y(jié)構。

       4.2 使用成本/能耗的對比與分析

       圖4所示的是三種動力總成拓?fù)浣Y(jié)構能耗成本/使用成本對比。

       從中可以發現：由于減少了傳動系的機械損失，使得輪轂直驅式動力總成拓?fù)浣Y(jié)構擁有最好的能量效率，因而其在行駛相同距離的情況下，所消耗的電能最少。這一點，在圖3中也可以體現出來，因?yàn)槟芎纳伲蚨枰b載的電池組就相對較少，電池組的制造成本也就較低。

       但是，從能耗水平來說，三種拓?fù)浣Y(jié)構相差不大。這一方面是由于中央驅動式動力總成拓?fù)浣Y(jié)構中的機械傳動系本身的傳動效率就比較高。另一方面是因?yàn)橹醒腧?qū)動式的電機擁有比輪轂直驅式更加優越的工作環境，如良好的冷卻條件，振動較低等，使得其可以長時間的范圍內擁有比較高的工作效率。

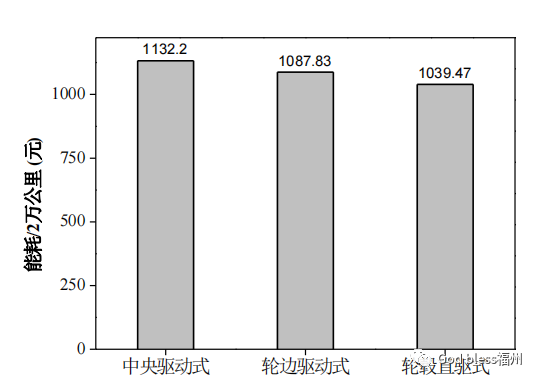

圖4 三種拓?fù)浣Y(jié)構的使用成本對比


       4.3 驅動電機特性的對比與分析

       表3所示的是三種動力總成拓?fù)浣Y(jié)構驅動電機優化設計后的對比。

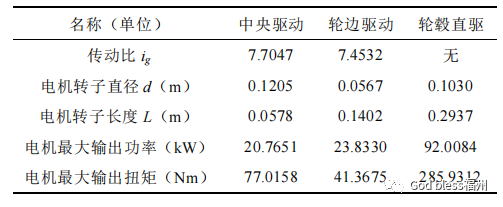

         表3 驅動電機優化設計結果的對比




       因?yàn)闆]有減速器實施減速增扭的作用，輪轂直驅式動力總成的驅動電機最大輸出轉矩最大。而如果考慮到輪邊驅動式和輪轂直驅式都采用了雙驅動電機結構，它們的功率儲備比中央驅動式都要大。這也是導致圖3中驅動電機的制造成本差異的原因所在。

5 結論

      本文針對純電驅動的電動汽車動力總成進行了優化設計，并對不同拓?fù)浣Y(jié)構進行了比較與分析，主要結論如下所述：

       （1）本文基于多學科優化的解析目標分解方法，構建了2層的優化架構，綜合考慮電動汽車動力總成的能耗、動力性能與其制造成本。

       （2）輪邊驅動式和輪轂直驅式動力總成拓?fù)浣Y(jié)構在制造成本上要高于中央驅動式拓?fù)浣Y(jié)構，其中主要原因是由于驅動電機成本的增加。

       （3）由于簡化了傳動系，使得輪轂直驅式動力總成拓?fù)浣Y(jié)構的能量效率最高，因此其使用成本和電池組的制造成本也最低。但是，其驅動電機的性能要求則因?yàn)闆]有減速器而大幅增加。
