我們在設計過程中和完成時都要檢查設計出來的產品或者零件是否有倒扣，現在我給大家分享3種檢查倒扣的方法。

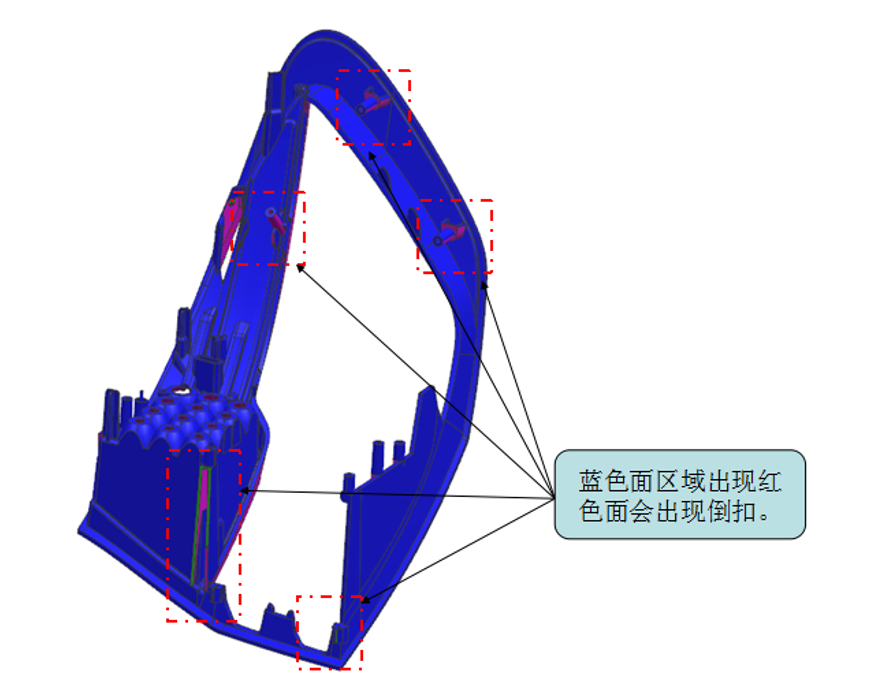

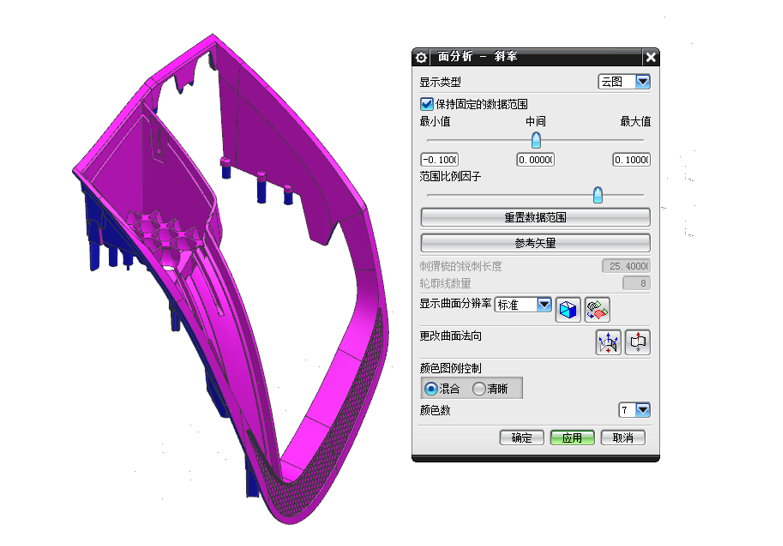

1.用【斜率分析】檢查倒扣。藍色面區域出現紅色面會出現倒扣，或者紅色面區域出現藍色面會出現倒扣,如下圖所示。

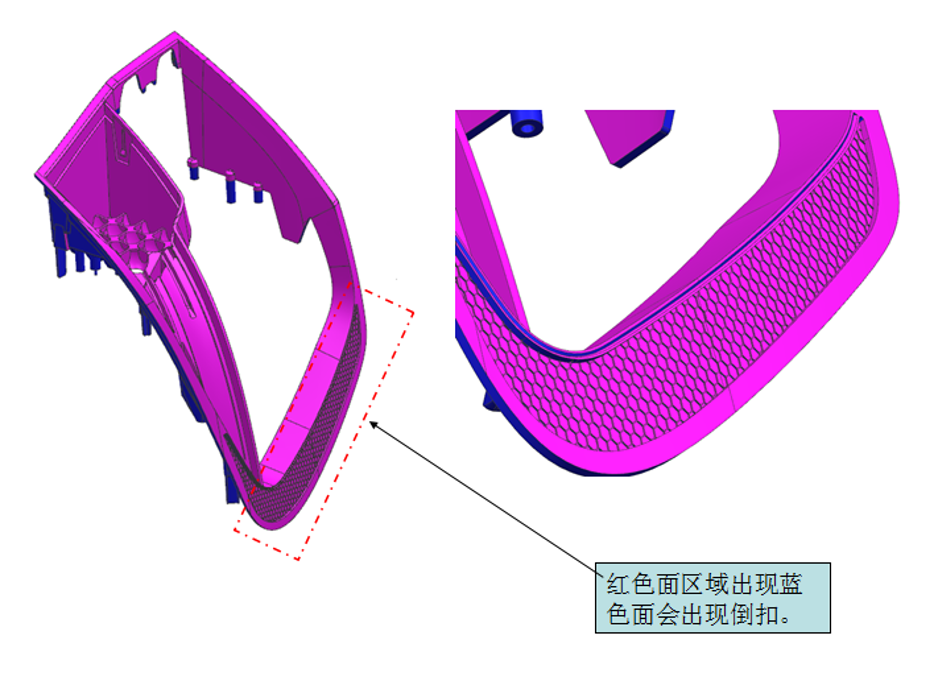

2.如下圖所示，藍色面區域出現紅色面會出現倒扣，紅色面區域出現藍色面會出現倒扣。

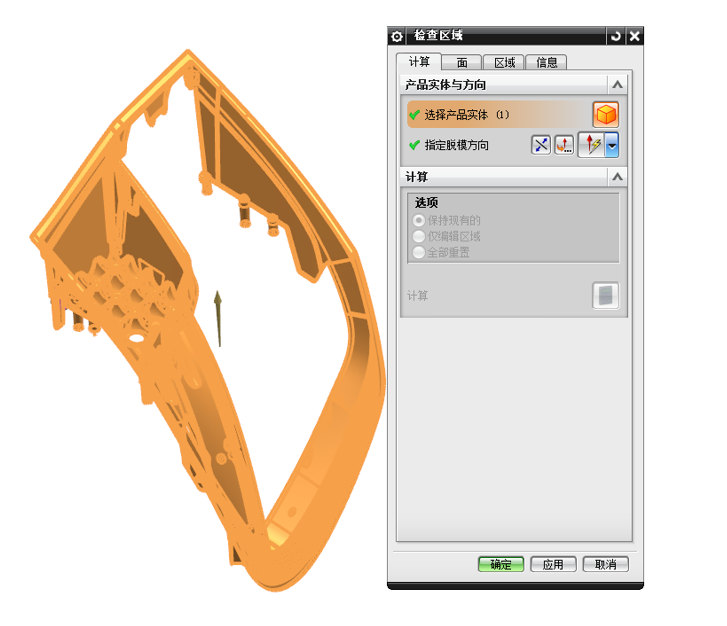

3.用【檢查區域】檢查倒扣?？吹浊袇^域是否有面,如下圖所示。

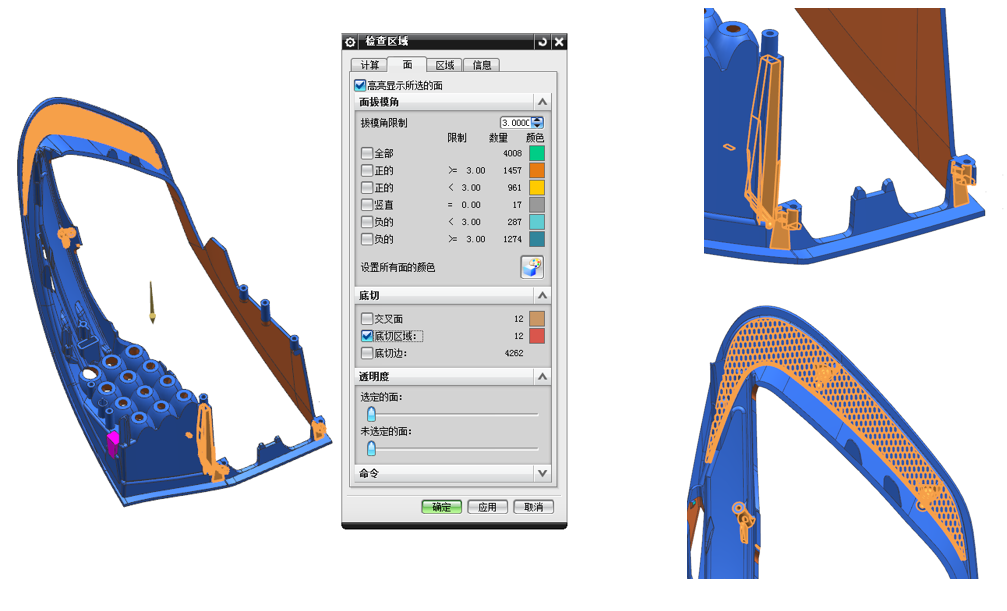

4.點開【面】界面，選擇【底切區域】查看倒扣位置,如下圖所示。

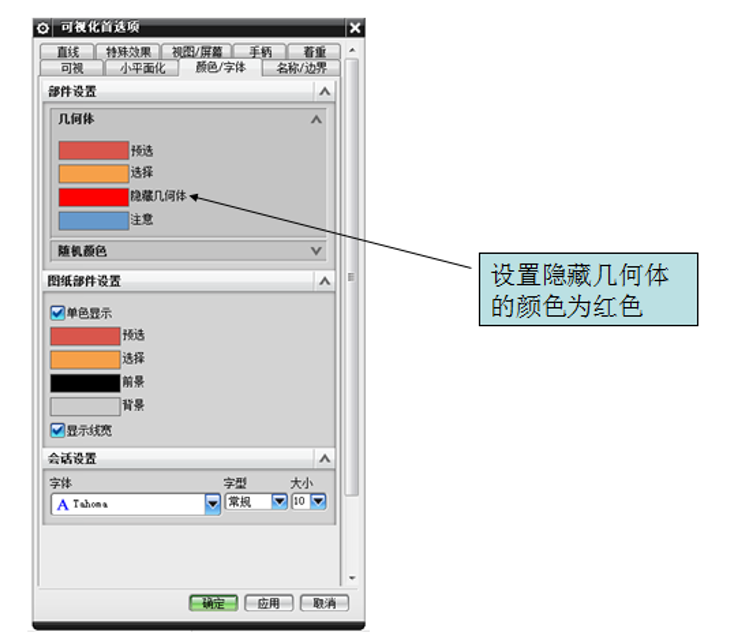

5.用【帶有淡化邊的線框】檢查倒扣。先【首選項】-【可視化首選項】設置隱藏幾何體的顏色為比較顯眼的顏色，比如紅色，如下圖所示。

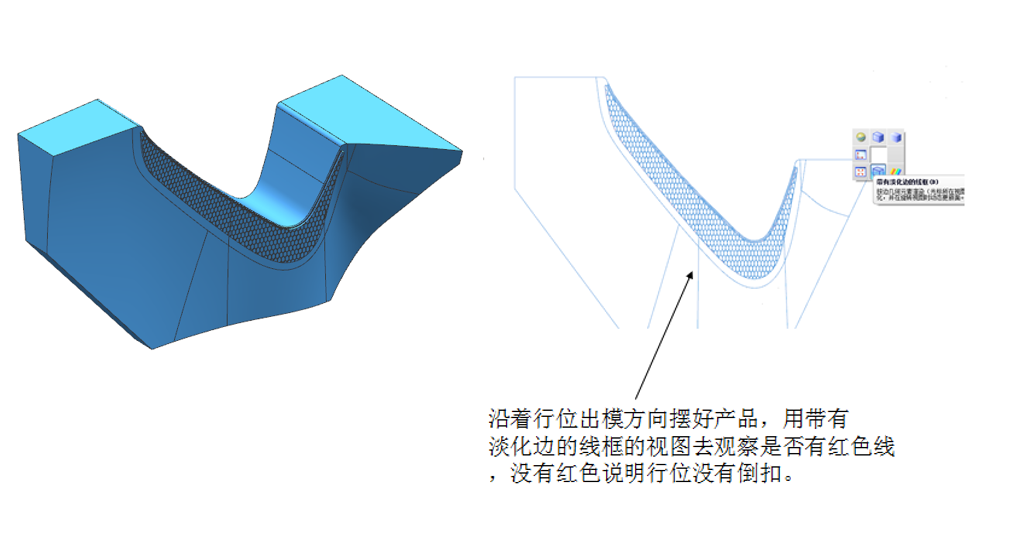

6.沿著行位出模方向擺好產品，用帶有淡化邊的線框的視圖去觀察是否有紅色線，沒有紅色說明行位沒有倒扣,如下圖所示。

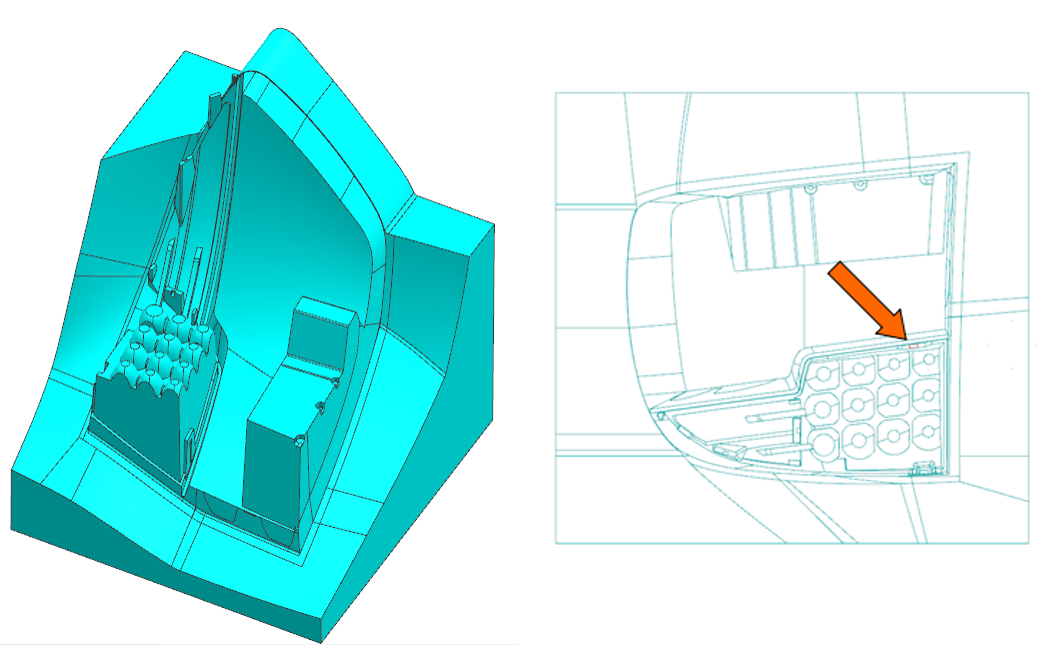

7.沿著前后模仁出模方向擺好前模仁，用帶有淡化邊的線框的視圖去觀察是否有紅色線，有紅色線說明前模仁還有倒扣，要做結構脫倒扣，如下圖所示。
