orcad怎么產生Cadence Allegro的第一方網表？

答:orcad產生Cadence Allegro的網表的操作步驟如下；

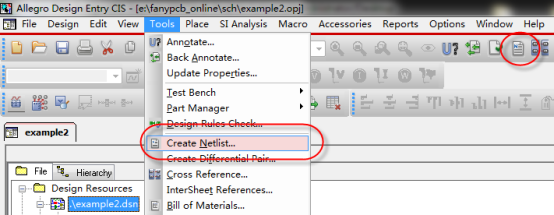

第一步，選擇原理圖根目錄，執行菜單Tools→Creat Netlist，或者是點擊菜單欄上的圖標，調出產生網表的界面，如圖3-68所示；



圖3-68 產生網表示意圖

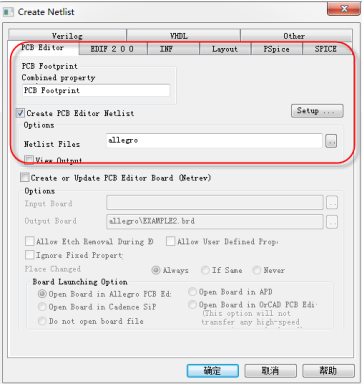

第二步，彈出的Creat Netlist界面中，選擇的是PCB  Editor,產生Allegro的第一方網表，如圖3-69所示；



圖3-69 Allegro第一方網表參數設置示意圖

第三步，輸入Allegro第一方網表需要注意下面幾個地方：

1） 需要勾選Creat PCB Editor Netlist，才會生成網表；

2） 下面的Netlist Files是輸出網表的存儲路徑，不進行更改的話，是在當前原理圖目錄下，會自動產生allegro的文件夾，里面就是輸出的網表；

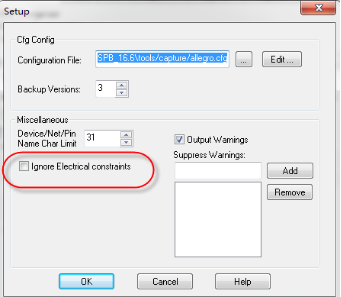

3） 點擊右側的Setup設置按鈕，如圖3-70所示，勾選Ignore Electrical constraints選項，則忽略掉原理圖中所添加的規則。



圖3-70  輸出網表設置示意圖

|本文凡億教育原創技術文章，轉載請注明來源
