大家好，我是薛哥。弱電工程施工工藝能展示的部分就在機房或者弱電井了，尤其機柜的安裝，以及機柜內的設備安裝，更能展示弱電施工隊伍工藝水平。

終將渡過成長的海

01

正文

整齊的機房布線都是非常注意細節的，我們來看下機房工程的細節施工規范。

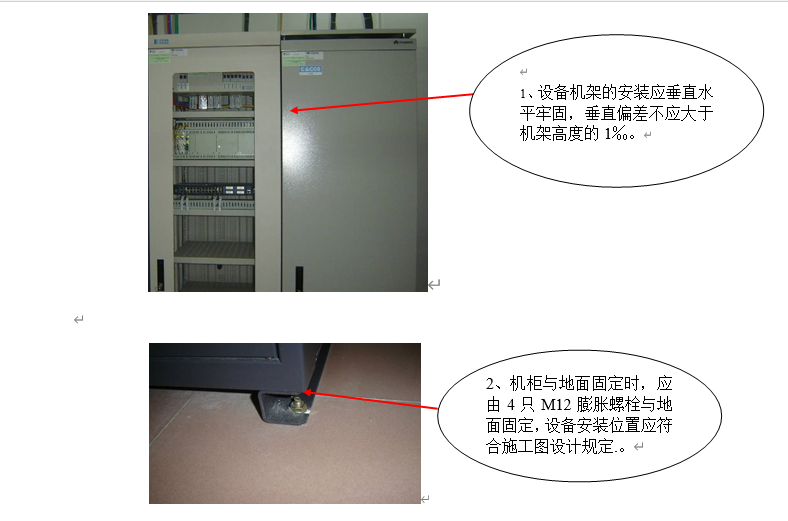

1、機柜安裝

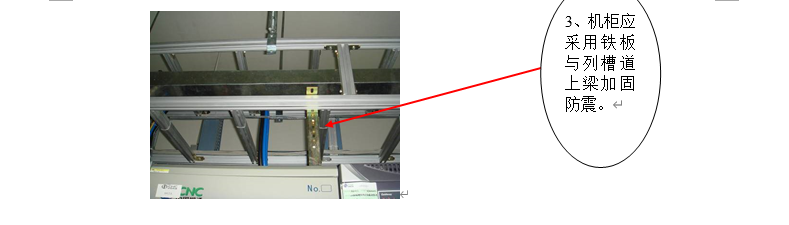

2、機柜機頂加固防震

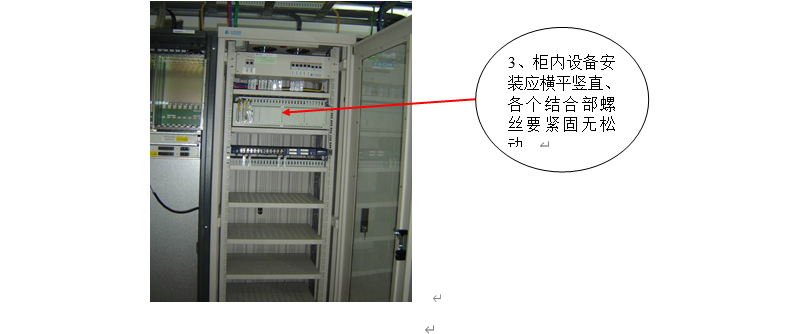

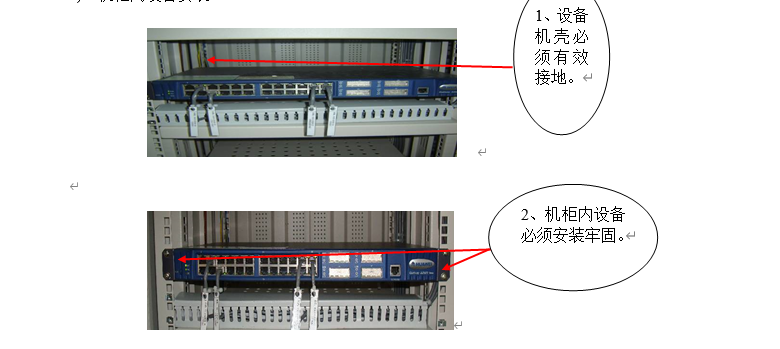

3、機柜內設備安裝

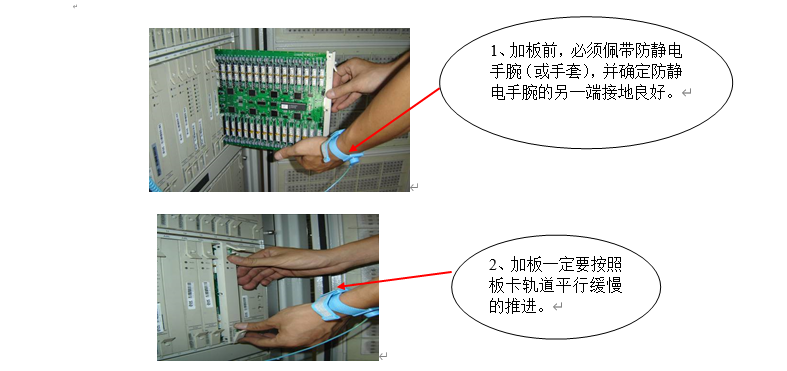

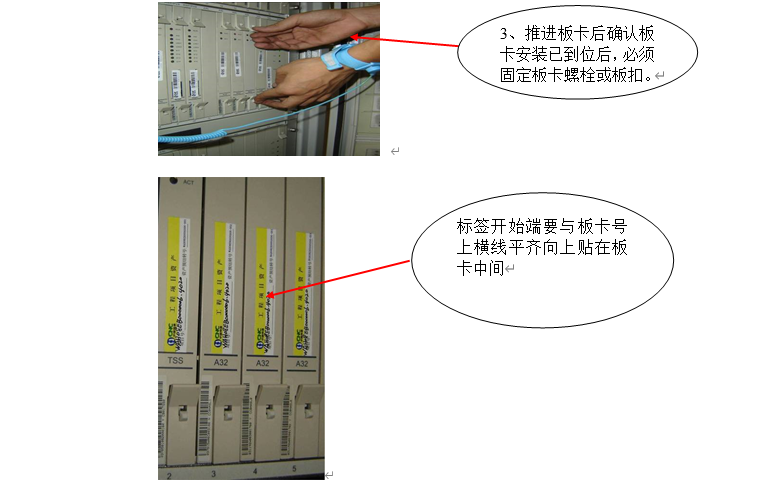

4、設備板卡及標簽

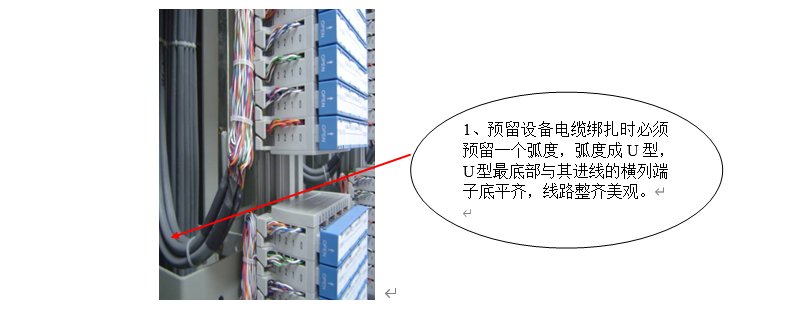

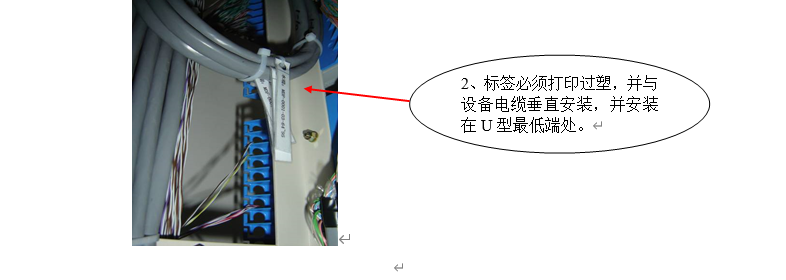

5、語音設備及電纜標簽

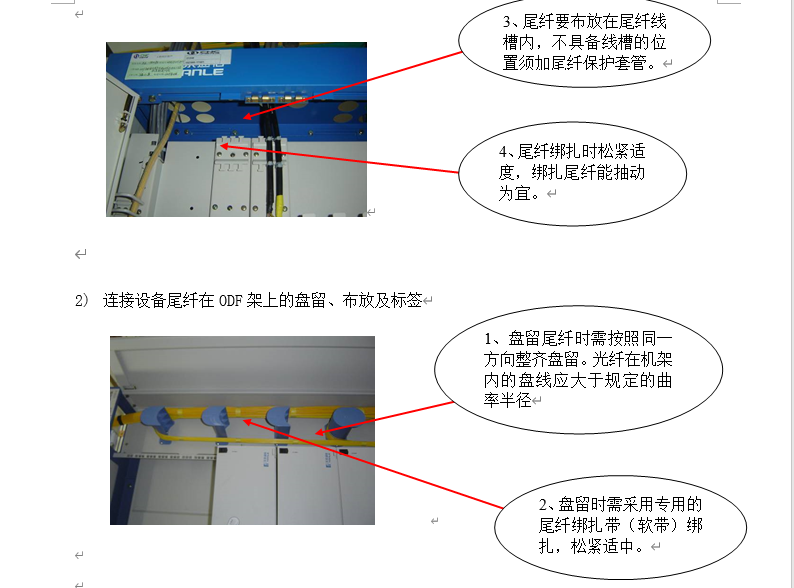

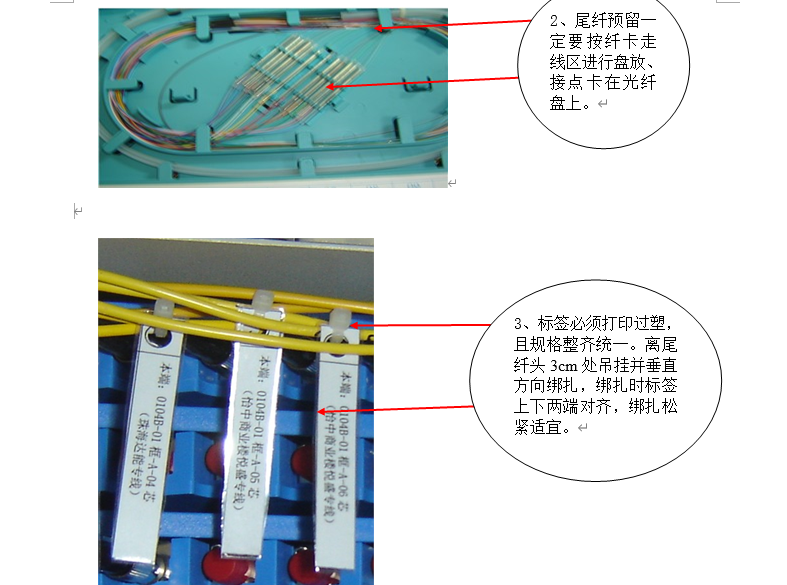

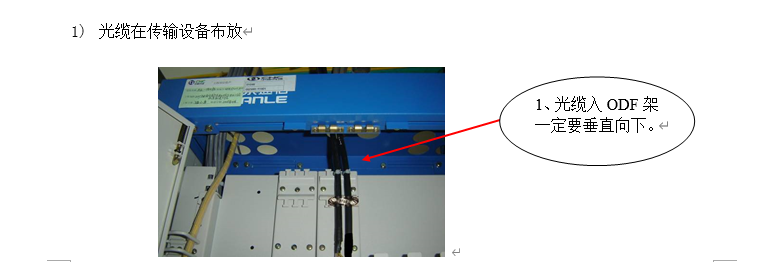

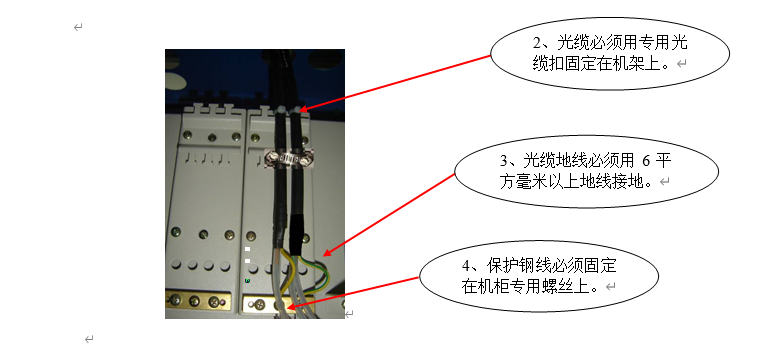

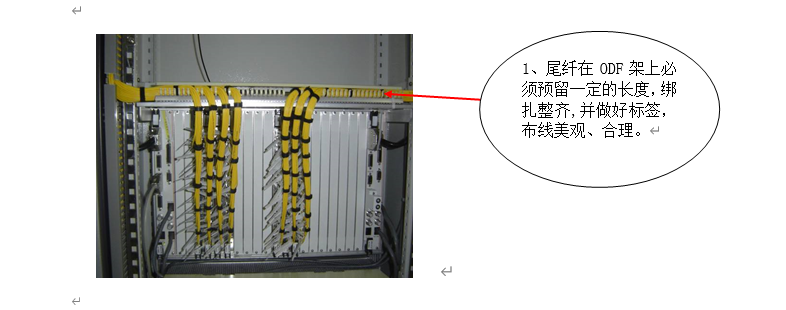

6、光纖

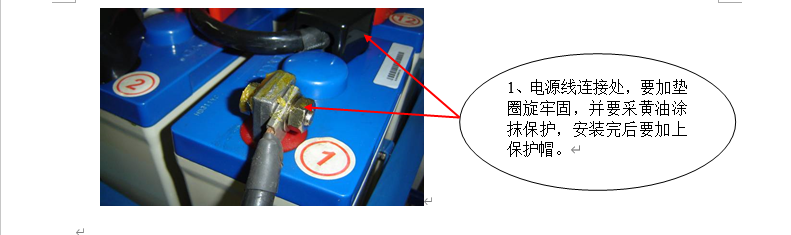

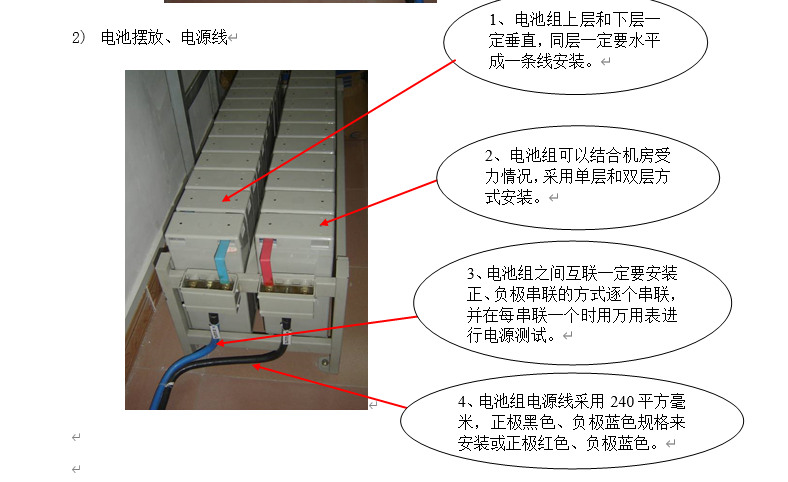

7、蓄電池

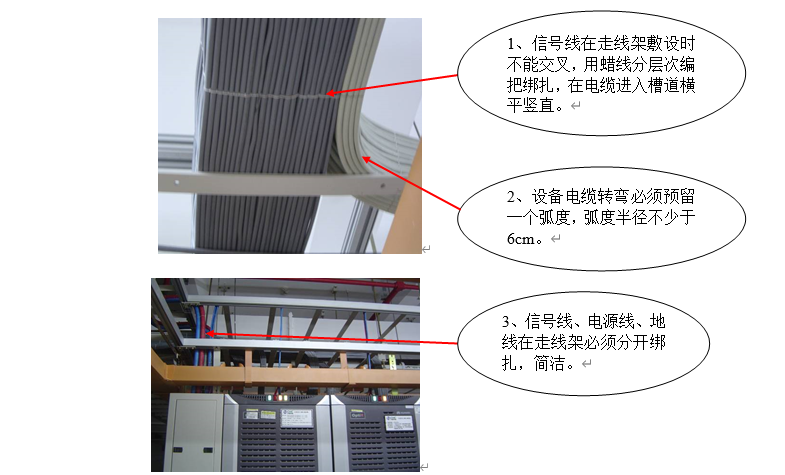

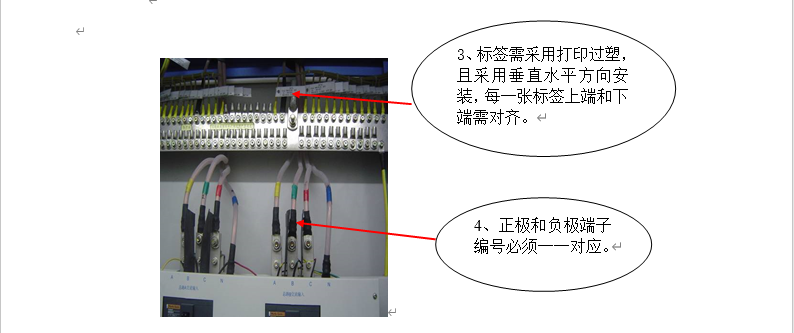

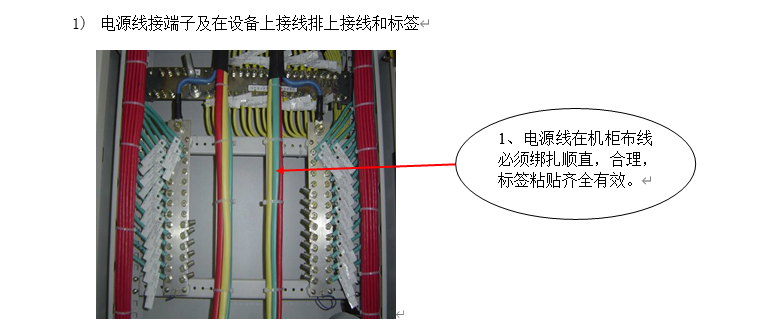

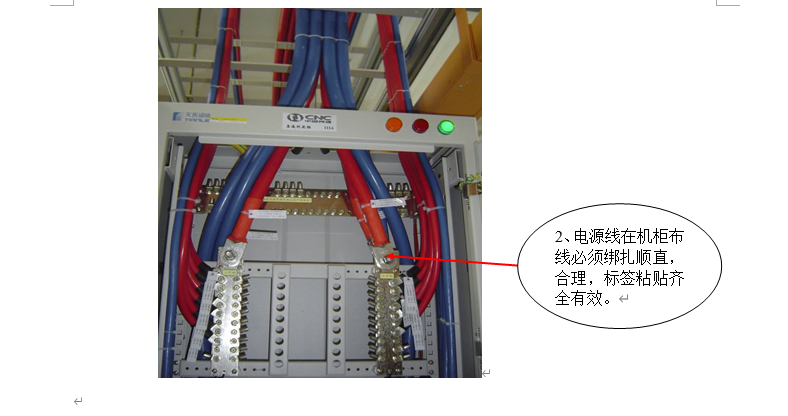

8、電源線

注意事項

注意事項

1、在機房做獨立的接地引下線到大樓的綜合接地點。

2、閉路電視系統接地通過在弱電機房中以一點接地方式達成，接地線絕不會形成封閉回路。接地線為6mm2的多芯絕緣銅線與弱電接地端子連接。

3、機房內的橋架、線管每隔5m作一次接地。橋架、吊掛鐵件、機架或機殼，金屬管道，金屬門窗以及其它金屬管線，均作良好接地并相互妥善連通。

4、設置在建筑物內的共用電視系統的同軸電纜外導體，金屬管，設備外殼，均相互連接并接地，組成防雷電感應的戶內防雷線路系統。

5、為了防止干擾使計算機系統穩定可靠地工作，計算機直流地不與交流工作地線相短接或混接。交流線路配線均不與直流地線緊貼或近距離地平行敷設。

6、采用非屏蔽雙絞線穿鋼管或金屬橋架敷設時，在經過需要屏蔽的場合時，各段鋼管或金屬橋架均須使用6mm2的多芯絕緣銅線或接地片連接保持電氣連接并接地。
