單相變壓器

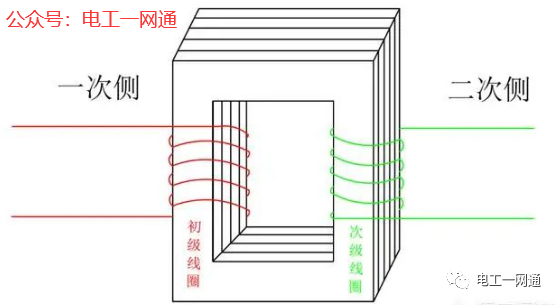

單相變壓器是由兩個匝數不同的繞組，繞在一個由硅鋼片疊成的閉合鐵芯上。與電源連接的一側為原邊繞組或一次繞組，與負載連接的一側稱為副邊繞組或二次繞組。

當一次繞組通有電壓時，電流流經一次繞組產生電磁勢，鐵芯中就會有主磁通產生，與原、副繞組相連，便在繞組中產生感應電勢。所以，變壓器不僅僅是將高電壓、小電流電能變為低電壓、大電流電能的電氣設備；也是一種將低電壓、大電流電能變為高電壓、小電流電能的電氣設備。

三相變壓器

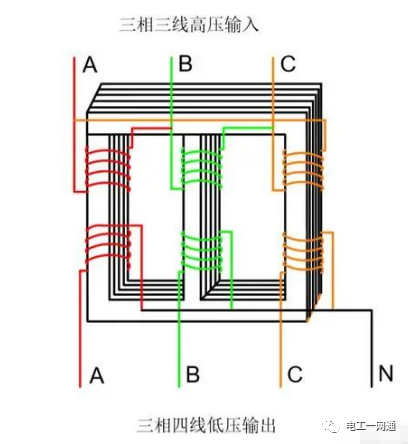

三相變壓器是由三個原邊繞組、三個副邊繞組分別繞在三個硅鋼片疊成的鐵芯上組成的。三相繞組之間可以接成星形或三角形，構成三相電路，每一相的工作原理同單相變壓器相同。

電源電壓高于額定電壓危害有以下幾個方面

更多電工電氣電路水電裝修專業知識請關注微信公眾號:電工干貨，或者加小編V?:2650502291，感謝！

對變壓器本身的危害

簡單的介紹完了變壓器的構成和工作原理，咱們再說一下變壓器電源電壓高于額定電壓的危害，主要體現在兩個方面。

第一個是變壓器本身在額定電壓下運行時，鐵芯中的磁通密度已經接近于飽和。如果電源電壓高于額定電壓，就會使勵磁電流急劇增加，功率因數降低，變壓器溫升很快，可能會導致繞組燒壞。當電壓達到額定電壓的105％時，變壓器繞組就會有較多的高次諧波產生，使電勢值增高，損壞繞組絕緣。

第二個是一次側電壓高于額定電壓，變壓器二次側電壓也會隨之增高，可能會導致電氣設備過負荷或發生絕緣擊穿甚至燒毀。所以，原邊電壓不得超過額定電壓的105％。

對電氣設備的危害

變壓器電壓電壓過高，會導致輸出電壓也會升高。輸出電壓過高，會導致用電設備超負荷工作，長期以往用電器壽命會縮短；如果超過額定電壓過多，會燒毀用電器，甚至引起火災。電壓過高也會導致設備電流變大、溫度升高，設備絕緣在高溫情況下容易損耗。

電壓過高或過低對電動機也有很大影響，

當電壓過高時，電機鐵芯磁路飽和，磁通的增加使電流急劇增加、定子電流增大，電動機過熱，以致溫度升高而燒毀。
