如何測試各項異性材料X軸方向的導熱系數?



隨著5G時代到來,對電子設備及材料提出了更高的要求。5G信號發射頻率高,設備溫度耗散性能要求高,材料的導熱性能成為了評價5G材料的重要指標。

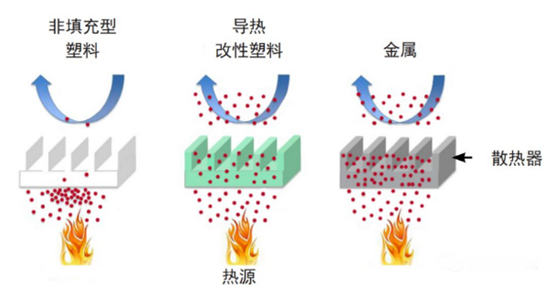

如何測試各項異性材料X軸方向的導熱系數?的圖1

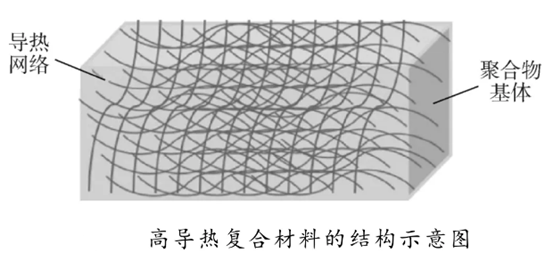

材料導熱性能的提高,主要原理是增加材料內部微觀結構中的導熱通路,一般采用兩種方式,一種是高分子基材本體結構的影響,如結晶性聚合物可通過對材料施加外力,高分子鏈的結構會沿著外力的方向進行排列,形成連續的短切晶橋,當熱量沿著外力方向傳播時可獲得很高的導熱系數,從而改善聚合物材料的傳熱能力。對于非晶態的聚合物來說,在受力后不僅可以形成取向,而且可以使高分子的自由體積受迫變小使內部更緊密,從而減弱延取向方向的聲子散射,提高導熱性能。


如何測試各項異性材料X軸方向的導熱系數?的圖2


二是添加導熱填料,高的填充系數必將獲得更高的導熱系數。當填充量變大時,導熱粒子之間接觸的可能性變大,一旦形成連續的粒子連通相導熱系數將快速提升。同時填料的幾何形態對材料的導熱系數是非常明顯的,同種粒子通常會有不同的形貌,一般來說長徑比大的填料更易取向排列形成導熱通路。如將碳纖維填充到聚丙烯中并沿軸向取向,其軸向導熱系數隨體積分數變化非常明顯,但垂直方向的導熱系數基本上毫無變化。

在測量材料的導熱系數過程中,除了考慮儀器狀態、實驗條件外,還要考慮到試樣本身因素對測試的影響,因為試樣的厚度和處理的方式直接影響了導熱性能的測試結果。聚合物在兩個方向上,產生了各向異性。由于復合材料的導熱系數會受到基體和填料結構特性的影響,通常需要分別測試Z軸和X軸不同方向的導熱性能,如圖1所示。以復合材料為例,利用激光閃射導熱儀對材料導熱性能進行測試,其原理是一束激光能量在試樣內部沿著Z軸和X軸兩個方向進行能量傳導。


如何測試各項異性材料X軸方向的導熱系數?的圖3
圖1測試方向圖
當進行樣品Z軸方向上測試,一定的設定溫度 T(恒溫條件)下,由激光源(或閃光氙燈)在瞬間發射一束光脈沖,均勻照射在樣品下表面,使其表層吸收光能后溫度瞬時升高,并作為熱端將能量以一維熱傳導方式向冷端(上表面)傳播,使用紅外檢測器連續測量上表面中心部位的相應溫升過程,如圖2右圖所示。
如何測試各項異性材料X軸方向的導熱系數?的圖4
如何測試各項異性材料X軸方向的導熱系數?的圖5
如何測試各項異性材料X軸方向的導熱系數?的圖6
如何測試各項異性材料X軸方向的導熱系數?的圖7
圖2導熱測試圖(坐圖為樣品和支架圖,右圖為測試原理圖)
但由于樣品(samples)X軸方向的接觸面激光光源在下方,只能從下往上垂直發射激光,導致紅外檢測無法檢測沿著Z軸方向傳到X軸方向上中心區域的能量,以上情況是只針對于聚合物材料來說,如圖2左圖所示。然而,當前X軸裁樣方法多為手工裁剪,存在樣品尺寸大小和厚度不均一、拼接面不平整、耗時廠等問題,因此,探究X軸方向材料樣品制備方法對多向異性的導熱材料研發至關重要。
1、試驗方案
本案例將采用LFA467激光閃射導熱儀測定材料導熱系數不同方向上的熱擴散系數。通過激光閃射覆蓋試樣下表面,熱量以一維傳熱的方式通過試樣,檢測器測試樣上表面發生的溫度變化,計算到達最大溫升所需時間的一半(t1/2),按公式(1)α =0.13879d2 /t1/2計算熱擴散系數。另外,按公式(2)λ = α?CP?ρ計算試樣的導熱系數,理想曲線如圖3所示。(d:樣品厚度;T50:半升溫時間;Cp:樣品在溫度T時的比熱;ρ:密度)

如何測試各項異性材料X軸方向的導熱系數?的圖8

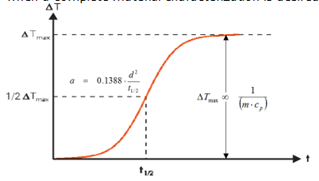

圖3理想升溫和分析參數關系圖
由公式可見,樣品厚度是影響材料熱擴散系數的重要因素。而對于X軸方向的裁樣的難點就在于保證厚度均一性和每一片試樣的平整性,這可能會導致激光導熱測試出現漏光的情況,進而影響測試的數據擬合。
所以,本試驗將對雕刻機在特殊制樣方法進行開發,分別對待測樣品進行Z軸和X軸方向上的裁樣,這樣既減少了實驗的誤差,也保證了每一個小樣拼接起來的尺寸是一致的。
2、試驗設備
如何測試各項異性材料X軸方向的導熱系數?的圖9
 圖4 德國耐馳激光閃射導熱儀LFA 467
如何測試各項異性材料X軸方向的導熱系數?的圖10  圖5 CNC激光雕刻機
如何測試各項異性材料X軸方向的導熱系數?的圖11
? 普通樣品臺
如何測試各項異性材料X軸方向的導熱系數?的圖12
  圖6 方形樣品支架
如何測試各項異性材料X軸方向的導熱系數?的圖13 圖7 圓形樣品支架
如何測試各項異性材料X軸方向的導熱系數?的圖14
? 特殊樣品臺
如何測試各項異性材料X軸方向的導熱系數?的圖15
圖8 X軸方向測試樣品支架
3、雕刻機裁樣結果

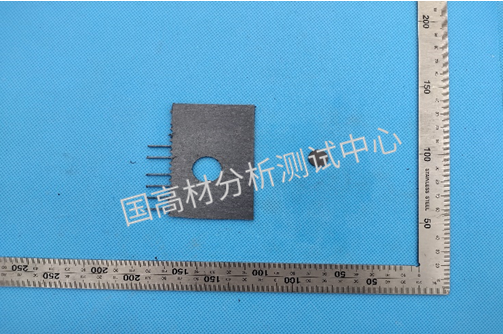

Z軸方向上的試樣:尺寸?12.7mm,如圖9所示

如何測試各項異性材料X軸方向的導熱系數?的圖16

圖9 Z軸方向樣品示意圖
X軸方向上的試樣:尺寸12.7mm

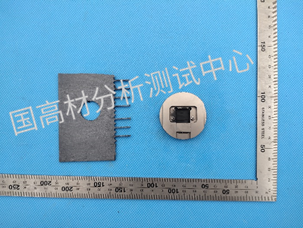

將樣品在平面上一片片切開,把切開試樣豎起來疊加在特殊類型的樣品支架中,然后使用砂紙對試樣進行打磨,得到一塊X軸方向上的待測樣品,如圖10所示。

如何測試各項異性材料X軸方向的導熱系數?的圖17

圖10 X軸方向樣品示意圖
對切割樣進行檢查和分析,如表所示,實驗Z軸方向裁樣尺寸相對平均偏差<6%,實驗X軸方向裁樣厚度相對平均偏差<1.5%,均小于10%,對測試結果影響較小,符合樣品使用要求。
3.1 Z軸方向

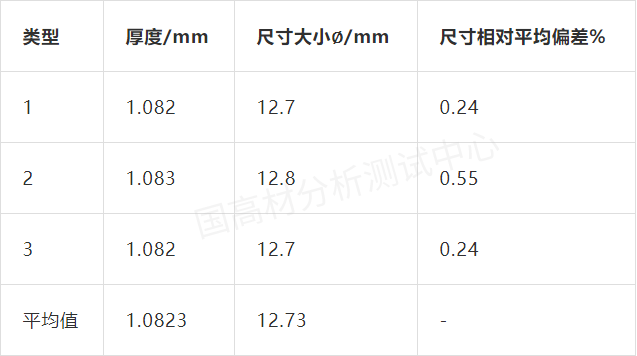

表1 示例實驗Z軸方向裁樣尺寸相對平均偏差表

如何測試各項異性材料X軸方向的導熱系數?的圖18

3.2 X軸方向

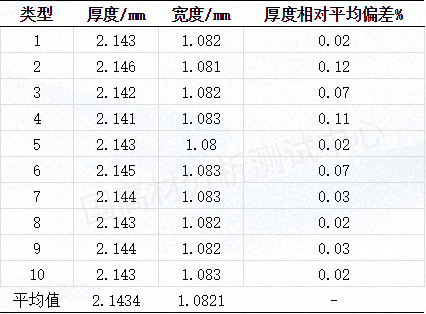

表2 示例實驗X軸方向裁樣厚度相對平均偏差表


如何測試各項異性材料X軸方向的導熱系數?的圖19



4、LFA激光閃射導熱測試及數據擬合結果

本試驗選取了五個溫度點測試樣品,在不同方向上導熱系數的變化情況,測試結果如下:
4.1試樣Z軸方向上的導熱系數測試

如何測試各項異性材料X軸方向的導熱系數?的圖20

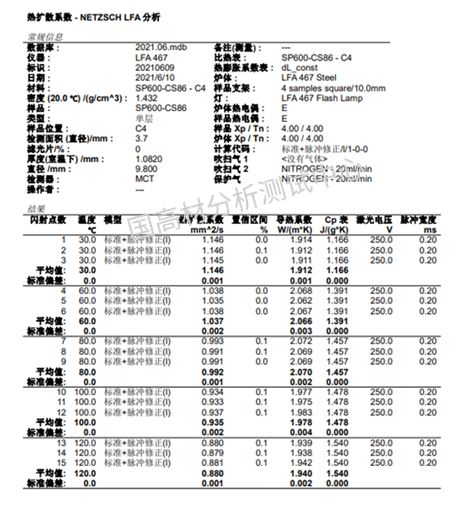

圖11 示例實驗Z軸方向測試結果
4.2試樣X軸方向的導熱系數測試
如何測試各項異性材料X軸方向的導熱系數?的圖21

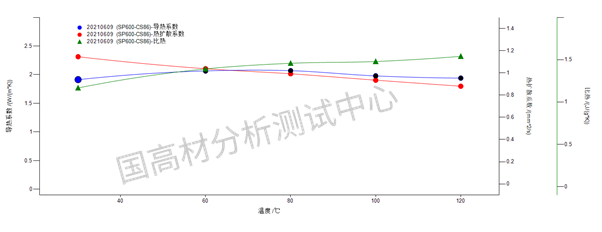

圖12 示例實驗X軸測試結果線性分析
如何測試各項異性材料X軸方向的導熱系數?的圖22

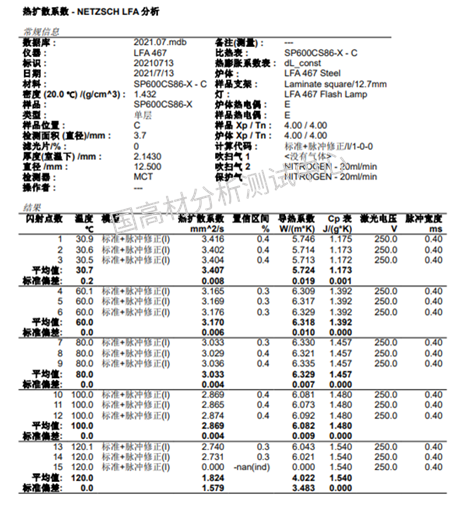

圖13 示例實驗X軸方向測試結果線性關系
如何測試各項異性材料X軸方向的導熱系數?的圖23

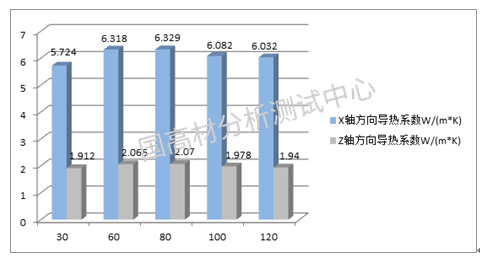

圖14示例實驗Z軸和X軸方向測試不同溫度下測試導熱系數關系
實驗表明:
a) 不同方向上測試的導熱系數有顯著性差異,在試樣制備過程中需對不同方向裁樣的尺寸和厚度進行嚴格控制。
b) 對于雕刻機在制樣上的使用已經進行了對導熱試樣Z軸方向和X軸方向的裁剪,一定程度上保證了試樣尺寸大小和厚度偏差小于1%(如表1和2所示)。
c) 利用雕刻機對X軸方向上的裁樣大大縮減了時間,相比于手動裁樣, 可以減少人工,提高資源利用率。
d) 一定范圍內保證X軸方向上裁得每一片小樣厚度的均一。
因此,說明利用雕刻機進行X軸方向裁樣是可行的。

5、總結:
在今后的X軸方向上的導熱測試,利用雕刻機進行制樣可以保證樣品的尺寸大小、厚度均一及表面平整等,減少了測試人工的輸出,使測試結果真正可靠的同時,也提高測試效率。
