大家好，我是薛哥。怎樣設計工廠的視頻監控系統？工廠內視頻監控的系統結構是什么？本文對工廠視頻監控系統的設計方案進行了探討。

終將渡過成長的海

01

正文

一、系統概述

針對工廠智能化生產和辦公的實際需要，在車間、倉庫、職能部門等各目標部位安裝24小時監控設備。

二、系統設計

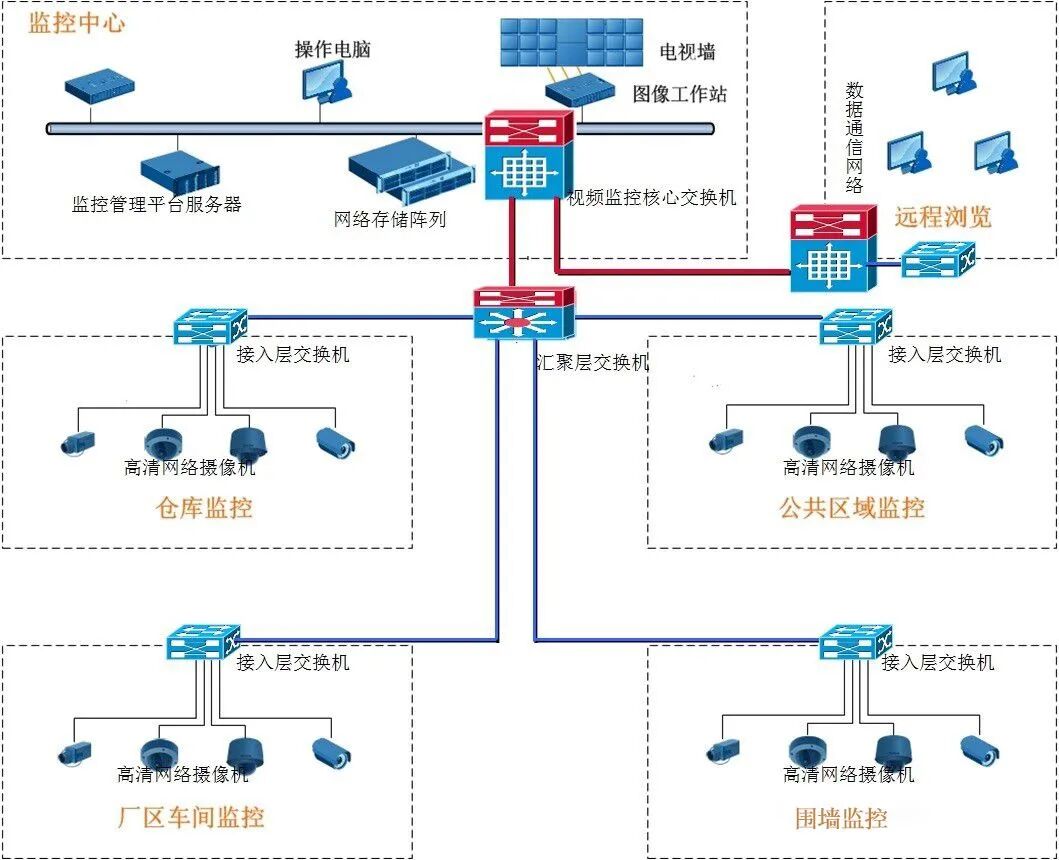

全套高清攝像機，支持攝像和攝像功能；主機房配置核心交換機，提供視頻大容量數據交換，核心交換機通過萬兆光纖連接到聚合層交換機，匯聚層到接入層通過千兆光纖傳輸，接入層交換機提供百兆 POE以太網端口連接 HD攝像機(傳輸部分已經包括在網絡通信中)；視頻處理選擇監控管理平臺軟件，配備監控管理平臺服務器，將視頻存儲在網絡存儲陣列中，存儲陣列容量保證所有視頻都能保存30天；顯示部分支持多界面顯示，支持遠程控制，視頻管理，視頻播放等功能；視頻監控系統可與其他安全系統集成。監視中心設備位于網絡主機房服務器機柜內。監控點的設計見綜合布線圖和視頻監控圖，根據監控點的設計使用監控機。

三、設備參數

1） 高清網絡紅外q機：

1/2.7inch逐行掃描400萬像素CMOS圖像傳感器，F1.6/F2.2光圈，焦距4mm，6mm，12mm可選；

2） 存儲陣列：

IP SAN存儲，≤3U高度，≥16盤位，控制器架構，支持千兆GE口和萬兆10GE口，支持端口鏈路聚合、負載均衡，最大網絡接口數≥8個。

3） 管理平臺：

該平臺需要支持本地500個攝像機接入管理功能，支持跨域2000個攝像機接入管理功能。

支持對各管理服務器、存儲、編解碼器、網絡攝像機的統一管理

通過面向事件、業務的軟件設計，使業務功能高度集成，實現一條龍服務管理。其主要業務應包括：報警管理，監控管理，地圖應用，檔案管理，車輛管理，計劃管理，人員管理/行為審核，操作管理，系統配置等。支撐多個子系統的統一聯動、統一展示，包括視頻監控、報警、周界、消防、對講、門禁、園區車輛管理、園區車輛收費等。

4） 流媒體轉發平臺：

支持音視頻單播流的復制分發

支持音視頻組播流轉單播復制分發

支持對跨域媒體流進行復制分發

支持負載均衡和動態互備
