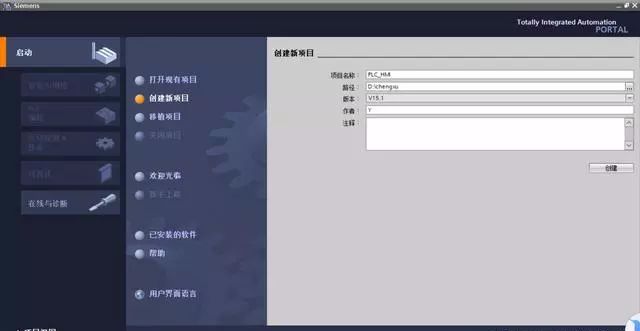

1. 創建項目 創建名稱為PLC_HMI

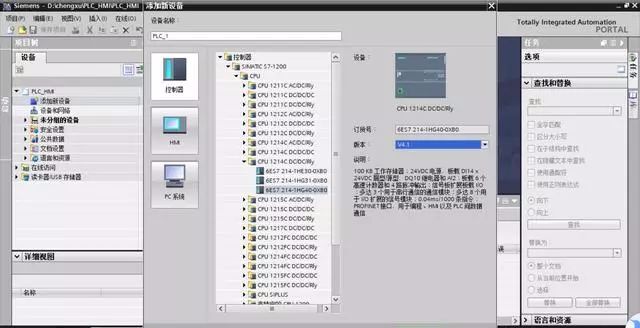

2. 添加PLC添加一個PLC到項目中

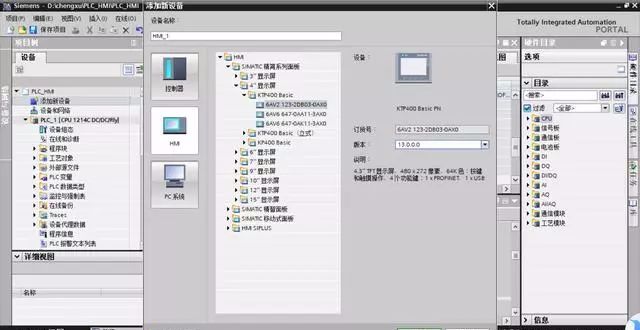

3. 添加HMI，添加一個HMI到項目中，不根據HMI設備向?qū)гO(shè)置，點取消 ，然后確定 ，這樣子就添加了一個觸摸屏HMI

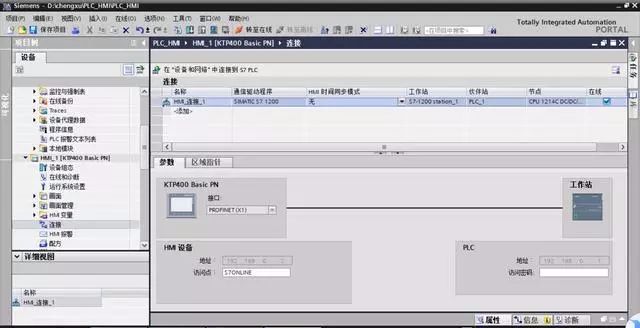

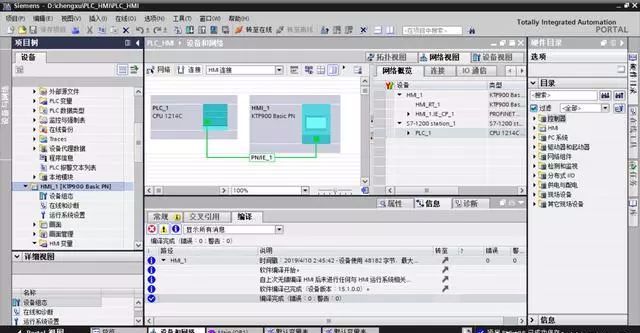

4. 組態連接，點擊電機控制-HMI_1-設備組態-PROFINET接口 查看修改IP地址 要保證和PLC統一局域網內。

查看\HMH_1文件夾中 “連接”，查看連接情況

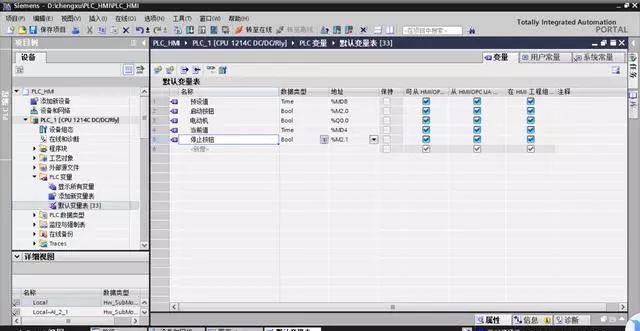

5. HMI變量的分類 \PLC_1\PLC變量中 “默認變量”添加變量

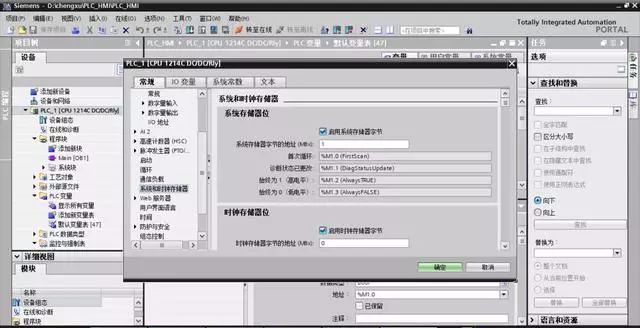

設置系統和時鐘存儲器

6. HMI變量的生成與屬性設置

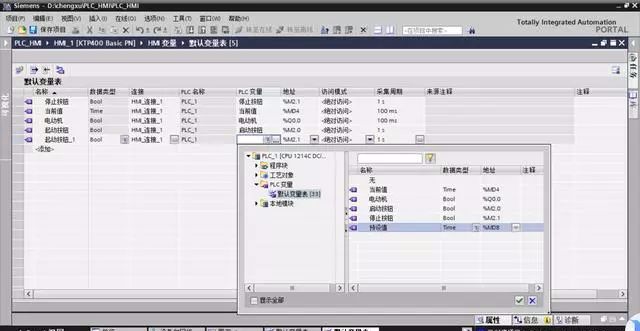

\HMI_1\HM1變量中 “默認變量表” 添加變量

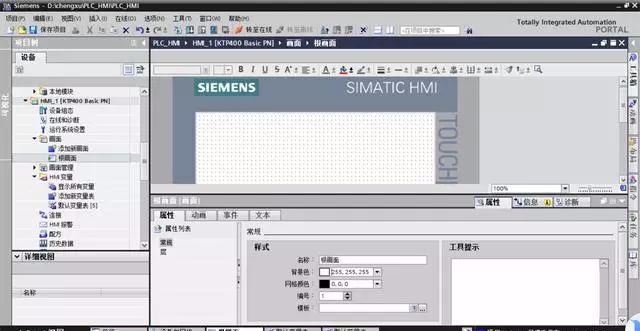

7. 創建根畫面

HMl_1-畫面-畫面1 并將畫面1修改為根畫面

點擊右邊工具箱開始準備創建觸摸屏畫面

8. 生成組態指示燈

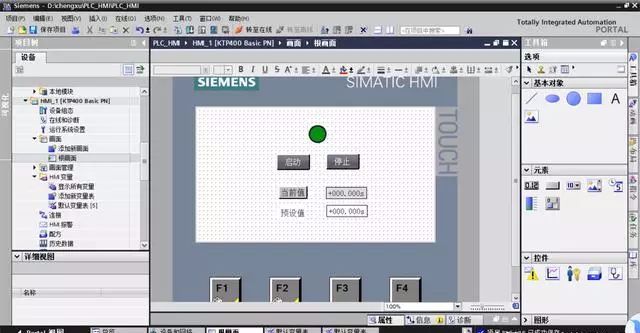

基本對象中的圓拖到HMI合適位置

圓屬性-外觀-背景-顏色 設置顯示顏色

圓屬性-外觀-邊框-寬度 設置3像素點

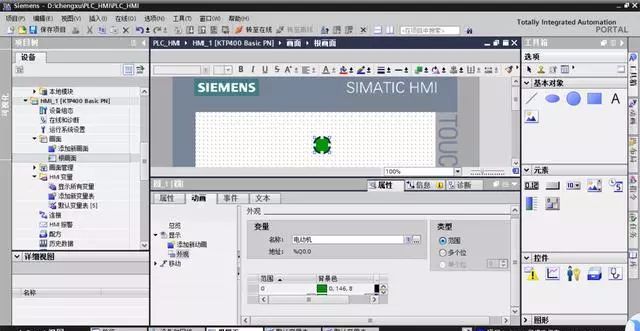

圓動畫-顯示-添加新動畫-外觀-變量 選擇PLC_1變量中電動機

范圍 0 背景色深綠

范圍 1 背景色淺綠

9. 生成與組態按鈕屬性

元素中按鈕拖到HMI合適位置 制作按鈕

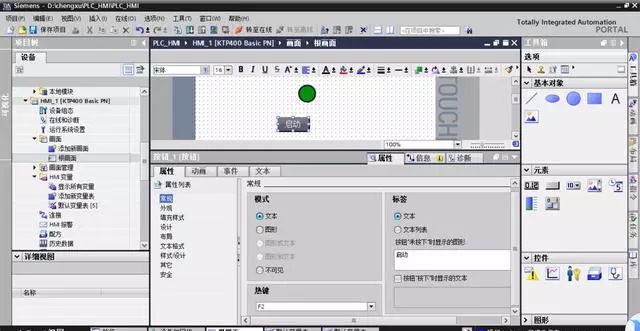

按鈕屬性-常規-標簽-按鈕‘未按下’時顯示的圖形 修改為啟動

按鈕屬性-外觀 修改背景和文本顏色

按鈕屬性-文本格式 修改文本格式

10. 設置按鈕的事件屬性

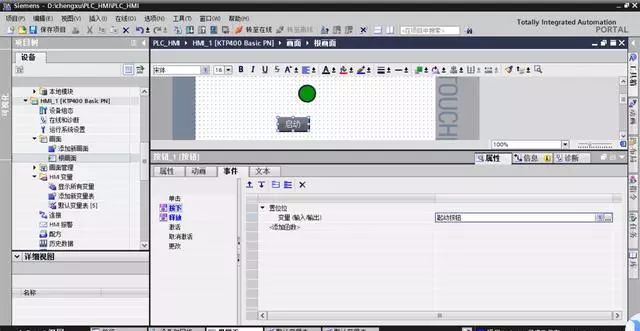

按鈕-事件-釋放-添加函數-編輯位-復位位 在變量右邊添加PLC變量-啟動按鈕

按鈕-事件-按下-添加函數-編輯位-置位位 在變量右邊添加PLC變量-啟動按鈕

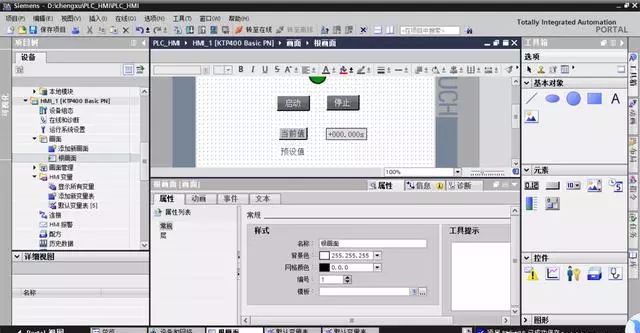

菜單欄復制粘貼 創建停止

11. 生成與組態文本域和生成與組態I/0域

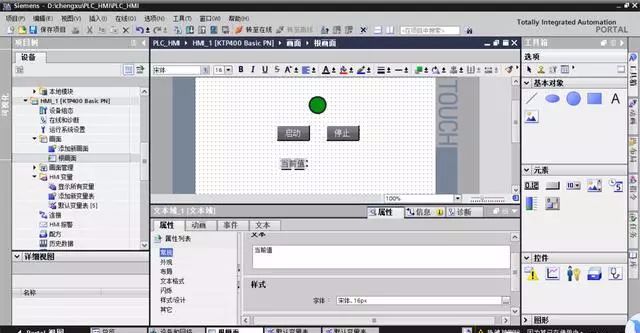

基本對象中的文本域A拖到HMI合適位置 制作提示標簽

當前值 元素-I/O-屬性-常規-類型 設置為輸出

當前值 元素-I/O-屬性-常規-變量 PLC變量中當前值

當前值 元素-I/O-屬性-常規-格式 設置小數點3 7個9

當前值 元素-I/O-屬性-外觀-文本-單位 設置 S

當前值 元素-I/O-屬性-布局 四周邊距設置3個像素點 使對象適合內容

預設值 復制粘貼當前時間值

預設值 元素-I/O-屬性-常規-類型 設置為輸入/輸出

預設值 元素-I/O-屬性-常規-變量 PLC變量中預設值

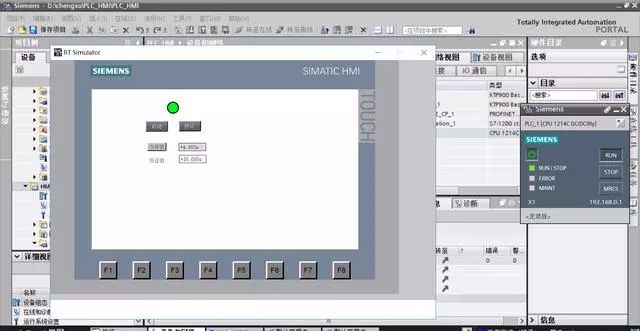

12. 使用變量仿真器仿真

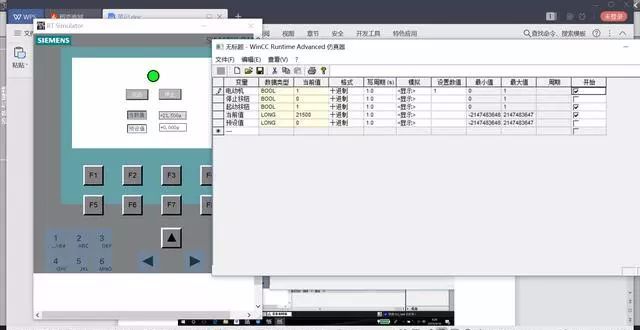

在線-仿真-使用變量仿真器，進行人機仿真測試

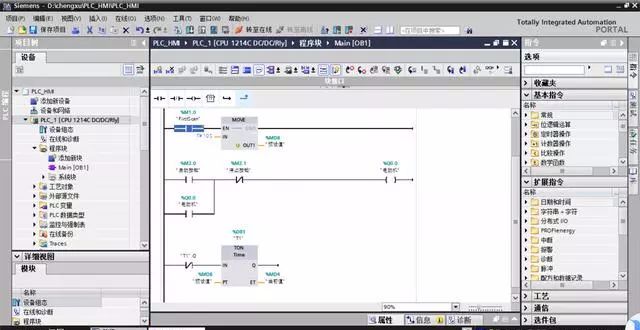

13. 編寫PLC程序

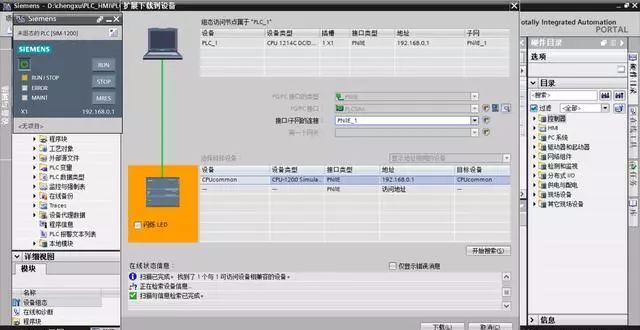

14. PLC 仿真下載程序

15. HMI仿真測試

注：PLC與人機版本等選擇不合理會造成仿真調試失敗
