干電工太難了，門禁系統也要懂一點！

2021年11月9日 14:08
瀏覽：1897

人臉門禁考勤機安裝接線示意圖


1

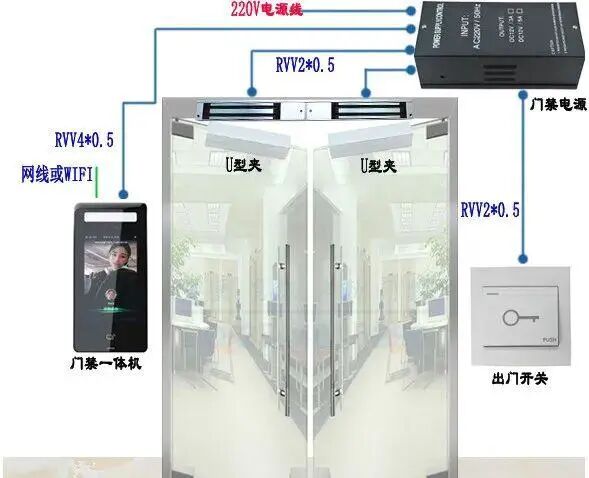

玻璃門 磁力鎖 安裝示意圖

干電工太難了，門禁系統也要懂一點！的圖1


2

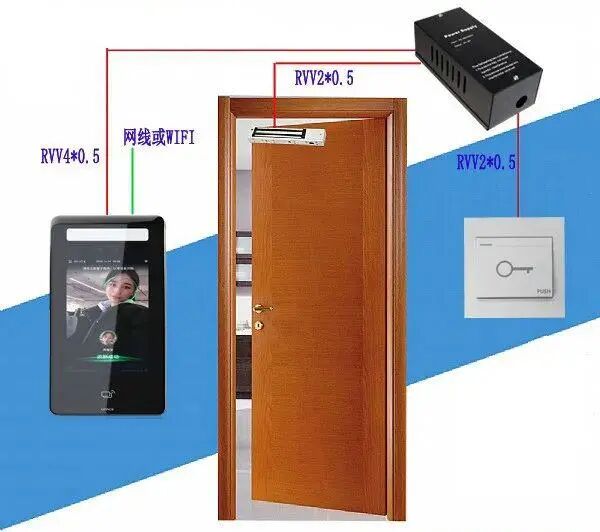

防火門磁力鎖安裝示意圖

干電工太難了，門禁系統也要懂一點！的圖2


3

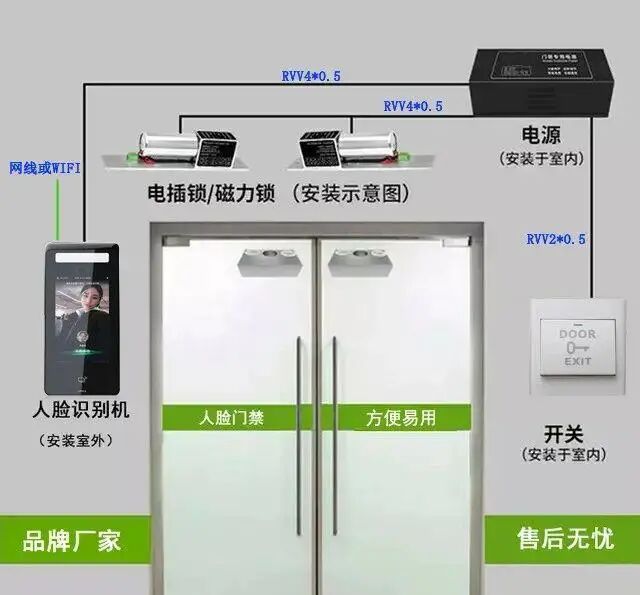

玻璃門電插鎖安裝示意圖

干電工太難了，門禁系統也要懂一點！的圖3


4

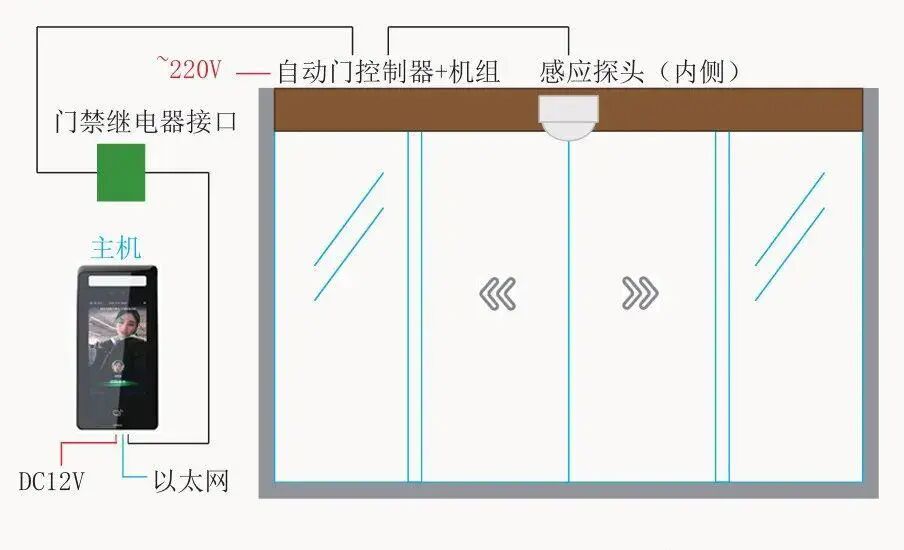

感應自動門安裝示意圖

干電工太難了，門禁系統也要懂一點！的圖4


5

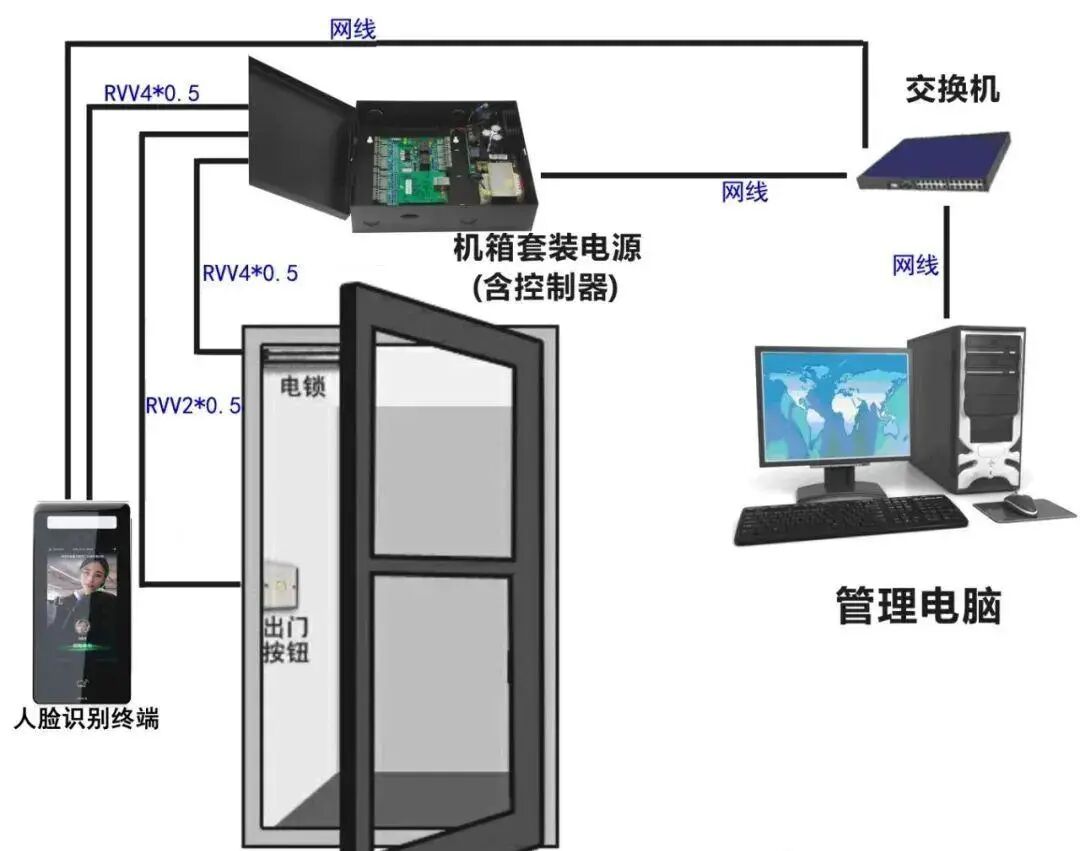

人臉門禁考勤機與聯網控制器連接示意圖

干電工太難了，門禁系統也要懂一點！的圖5


6

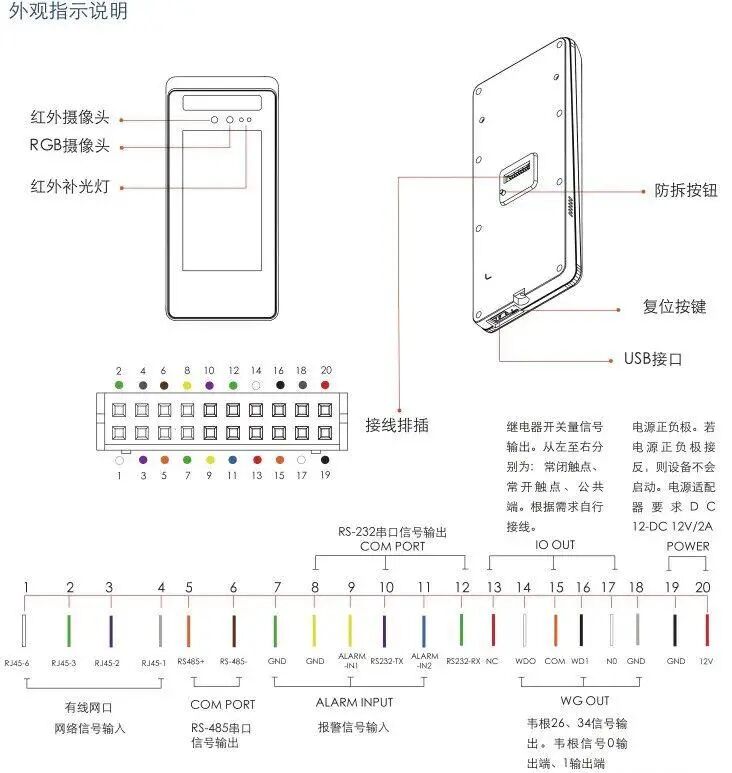

人臉機外觀及接線排插圖

干電工太難了，門禁系統也要懂一點！的圖6


（每個廠家有所不同，看一下說明書就知道了）


7

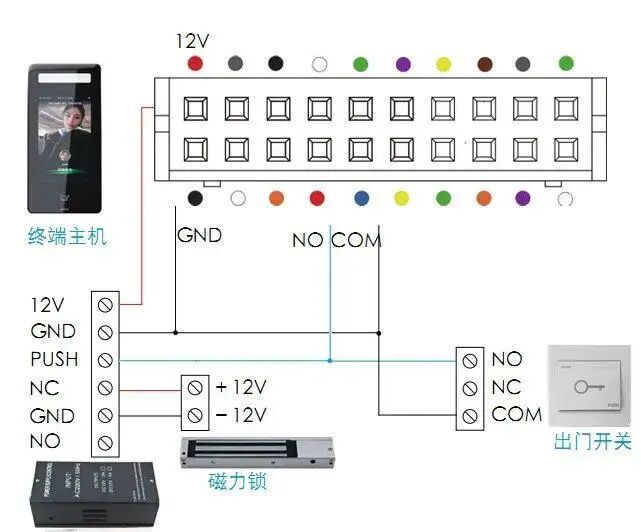

人臉機與門禁專用電源接線示意圖

干電工太難了，門禁系統也要懂一點！的圖7
