按用途,有三個主要大類:
第一,連接螺紋,用于緊固,即是螺栓螺母;
第二,傳動螺紋,就是車床走刀那種;
第三,管螺紋,管道連接用。
按標準,有以下幾種:

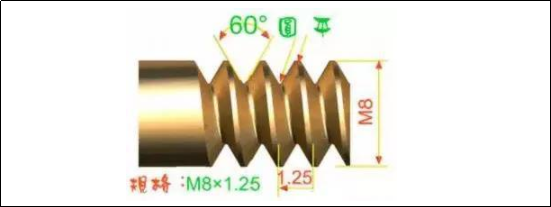

國際公制標準螺紋(International Metric Thread System):

都工程師了,還是各種螺紋傻傻分不清?的圖2
我國國家標準 CNS 采用之螺紋。牙頂為平面,易于車削,牙底則為圓弧形,以增加螺紋強度。螺紋角為60度,規格以M表示。公制螺紋可分粗牙及細牙兩種。表示如 M8x1.25。(M:代號、8:公 稱直徑、1.25:螺距)。

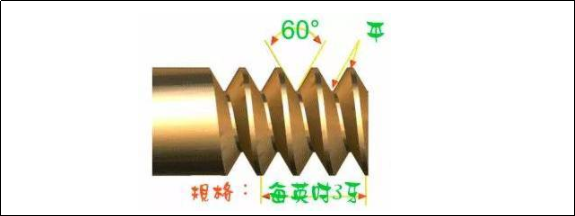

美國標準螺紋(American Standard Thread):

都工程師了,還是各種螺紋傻傻分不清?的圖3
螺紋頂部與根部皆為平面,強度較佳。螺紋角亦為 60 度,規格以 每英寸有幾牙表示。此種螺紋可分為粗牙(NC);細牙(NF);特細牙(NEF)三級。表示法如1/2-10NC。(1/2:外徑;10:每寸牙數;NC代號)。
統一標準螺紋(Unified Thread):
由美國、英國、加拿大三國共同制訂,為目前常用之英制螺紋。螺紋角亦為60度,規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC);細牙(UNF);特細牙(UNEF)。表示法如1/2-10UNC。(1/2:外徑;10:每寸牙數;UNC 代號)。

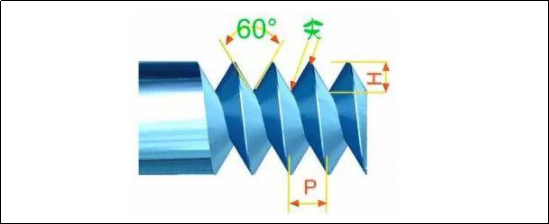

V 形螺紋(Sharp V Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖4
頂部與根部均成尖狀,強度較弱,亦壞不常使用。螺紋角為 60 度。

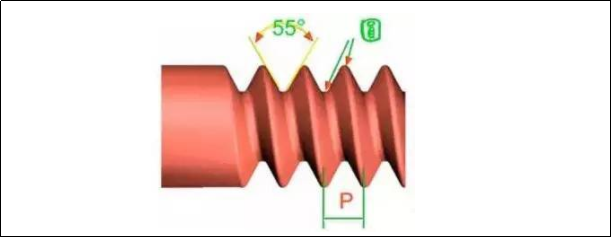

惠式螺紋(Whitworth Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖5
英國國家標準采用之螺紋。螺紋角為55度,表示符號為“W”。適用于滾壓法制造。表示法如 W1/2-10。(1/2:外徑;10:每寸牙數;W 代號)。

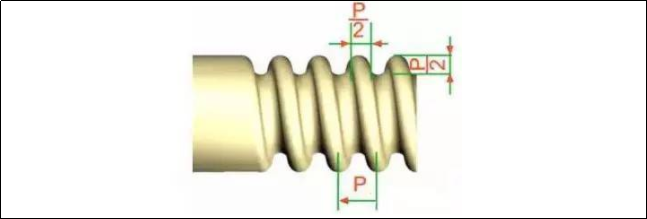

圓螺紋(Knuckle Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖6
為德國DIN所定之標準螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。

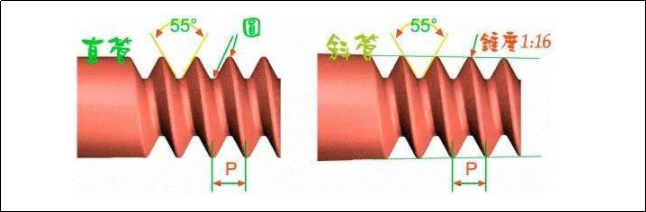

管用螺紋(Pipe Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖7
為防止泄漏用的螺紋,經常用于氣體或液體之管件連結。螺紋角為 55 度,可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”,其錐度為 1:16,即每尺 3/4 寸。
也有行業人士說:NPT是美國標準60椎管螺紋,北美地區的標準,PT是55度圓錐管螺紋,屬于惠氏螺紋,用于歐洲及英國聯邦。

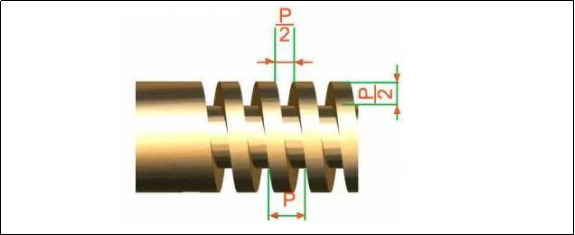

方螺紋(Square Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖8
傳動效率大,僅次于滾珠螺紋,而磨損后無法用螺帽調整,為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。

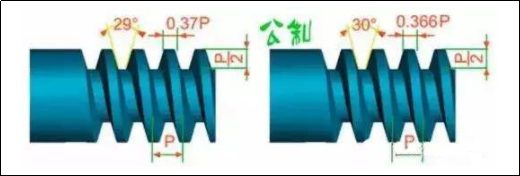

梯形螺紋(Trapezoidal Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖9
又稱愛克姆螺紋。傳動效率較方螺紋稍小,但磨損后可用螺帽調 整。公制之螺紋角為30度、英制之螺紋角為29度。一般用于車床之導螺桿。表示符號為“Tr”。

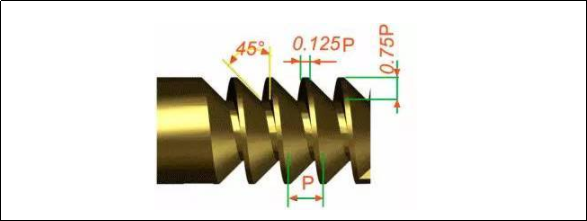

鋸齒形螺紋(Buttress Thread):
都工程師了,還是各種螺紋傻傻分不清?的圖10
又稱斜方螺紋,只適于單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。
英制螺紋:
都工程師了,還是各種螺紋傻傻分不清?的圖11























































































我們在反擊中就會非常犀利。今天我們的最后一擊太棒了。


斯特林終于證明了自己。
排管中心:男排處于艱難時刻
與中國女排在世錦賽的奮力拼搏相比,中國男排近期的一系列表現則讓人感到有些失望。
今年的雅加達亞運會,中國男排二隊僅獲得第9名,創造歷史最差戰績;而在不久前結束的男排世錦賽上,中國男排一隊五戰皆負小組出局。
10月15日,體育總局排球運動管理中心在中國排協官網發布了《寫給中國男排全體隊員的一封信》,以此來鼓舞全員士氣,調動隊員的積極性,直面困難,重新振作。

給中國男排的公開信。
“此刻,你們或許覺得遇到困難、陷入迷茫。隊員們,比賽輸球并不可怕,最可怕的是輸掉了精神,輸掉了信心,輸掉了希望!只有跌倒了再爬起來,總結經驗,查找不足,明確方向,奮起直追才能看到實實在在的進步,才能實現振興中國男排的目標。”
“你們還年輕,缺少比賽的經驗和大賽的歷練,還有許多技術需要提高,很大潛力可以挖掘,很大空間可以提升。你們是中國男排的未來和希望,中國男排的發展重任已經落在了你們的肩上。”
“1981年,北大學子因為觀看中國男排比賽而備受鼓舞,喊出了‘團結起來,振興中華’的口號,這一口號激勵了一代又一代的體育人。”
“中國男排正處在艱難時刻,希望大家能夠立鴻鵠志、做奮斗者,抓住機遇、勇于肩負起歷史賦予你們的責任,不忘初心、牢記使命,堅定信念、砥礪前行,用實際行動成就夢想、報效祖國。”

面對馬爾蒂尼的防守,安貞煥頭球破門。
馬爾蒂尼:我想再踢一次韓國
近日,AC米蘭新任戰略發展總監、足球名宿保羅·馬爾蒂尼接受了媒體采訪。他不僅回顧了自己的職業生涯,而且也談到了如何帶領AC米蘭重振輝煌。
但時至今日,馬爾蒂尼卻依然對2002年的韓日世界杯“耿耿于懷”。他表示自己最想重新踢一次的比賽,正是那一年對陣韓國的1/8決賽。

托蒂被“黑哨”罰下。
“在那之前我從沒對裁判生氣過,但實話實說,那天讓我不生氣是不可能的。我釋放了自己最糟糕的一面,那也得益于我從我妻子那學來的西班牙語。”
1998年和2002年,馬爾蒂尼都以隊長的身份帶領意大利征戰世界杯,但無奈意大利的奪冠卻是在2006年……
今年8月,馬爾蒂尼回到了AC米蘭,擔任俱樂部的體育領域戰略發展經理。對此,AC米蘭發布了一份聲明稱:
“保羅是紅黑軍團歷史中的傳奇人物,他卓越的的競技水平、天賦、領導力、忠誠以及他榮譽簿上的紀錄都是無與倫比的。這些品質能夠幫助米蘭,將這家俱樂部帶回它應有的偉大行列。”


英制螺紋之大小,通常以螺紋上每寸長度有若干螺紋數表示,簡稱為「每寸牙數」,恰等于螺距之倒數。例如每寸8牙之螺紋,其螺距為1/8寸。
