DIANA有限元分析的前處理過程包括定義梁的幾何形狀(beam geometry),設置材料性質(material properties),定義梁的截面(cross-section definition), 設置邊界條件(boundary conditions), 施加載荷(loads)和劃分網格。所有這些工作都在“幾何”模塊內完成。在Part 1【DIANA---梁受力分析流程[Beam Element] (Part 1)】中，我們還剩下兩個步驟沒有完成，即施加載荷(loads)和劃分網格。Part 2首先完成這兩步，然后進行分析。

4.6 施加載荷

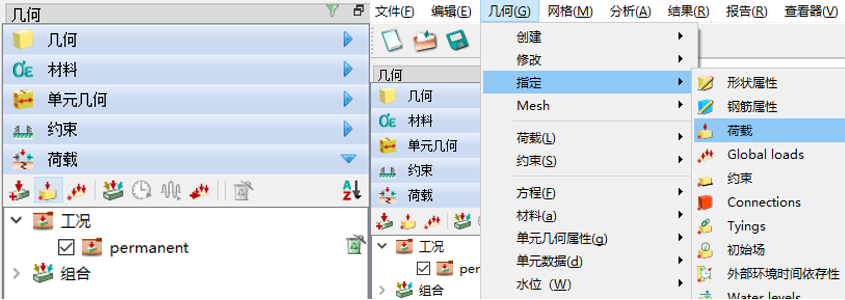

由題目陳述可知，梁受到兩個集中載荷(Nodal Loads)和兩個分布載荷(Distributed Loads)，兩個分布載荷一個是固定載荷g_k=8kN/m，另一個是變化(偶然)載荷q_k=10kN/m, 這四個載荷需要分別處理。奇怪的是工具欄內沒有載荷的圖標，而是出現在左側欄的“荷載”內，荷載命令也沒有出現在荷載子菜單內，而是在"指定"子菜單下。總體感覺這個界面設計有點混亂，初次接觸讓人摸不著頭腦。

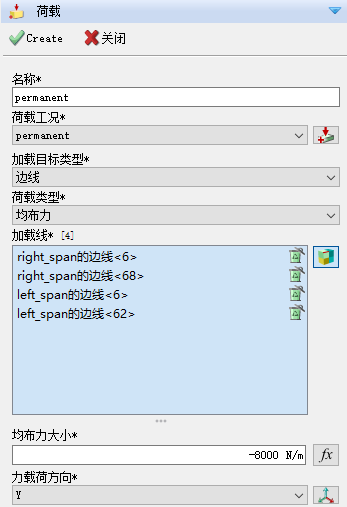

點擊"荷載"圖標，名稱輸入permanent, 荷載工況輸入permanent, 這兩項可以任意輸入有意義的字符串，加載目標類型選擇"邊線(line)",因為我們要輸入均布荷載, 荷載類型選擇"均布力"。接著用鼠標圈定整個梁，按照題目已知條件輸入均布力-8000，壓應力為負，力的載荷方向選擇Y，這樣就施加了均布載荷g_k=8kN/m。

同樣的操作步驟施加變化的均布載荷q_k=10kN/m, 不同的是左跨和右跨需要分開處理。對于左跨left_v_u=-10000，對于右跨right_v_u=-10000。同理，施加集中載荷left_v_p=-50,000和right_v_p=-50,000, 主要加載目標類型是"點"。

4.7 形狀屬性

形狀屬性的目的是把材料的幾何屬性和力學屬性連接在一起。使用"幾何->指定->形狀屬性"命令打開對話框: 選擇相應的名稱即可。

4.8 劃分網格

在劃分網格之前，需要定義網格屬性。很奇怪這項功能不在主菜單"網格"內，而在主菜單"幾何"下面。使用"幾何->Mesh->網格屬性"命令打開“網格屬性"對話框，目標類型選擇"邊線"，播種方法選擇"分段"，鼠標圈定全梁，邊線分段設置為8.

接著使用"幾何->Mesh->生成網格"劃分網格，這一操作不需要輸入參數。至此完成了所有的前處理工作。

4.9 分析過程

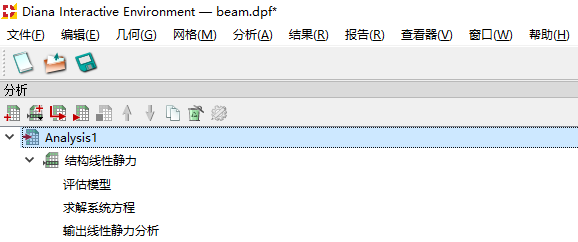

利用"分析->添加分析"產生一個新的分析，默認的名稱為Analysis1，可以修改成任意有意義的名稱，在名稱上右擊鼠標，滑動到"添加命令"，在其下的列表中選擇"結構線性靜力"，點擊"運行所有分析"圖標。如果模型不出錯的話，就開始運行。

4.10 顯示結果

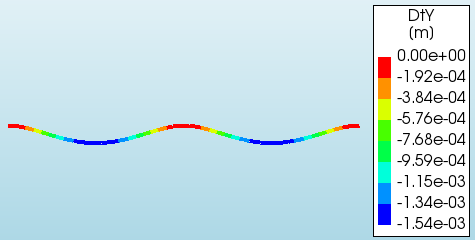

一旦運行完畢，便可以在"結果"面板內檢查計算結果，包括節點和單元的應力和位移狀態。下圖所示的是節點Y方向的位移等值線圖。

5 結束語

對于二維問題，DIANA的求解步驟相對簡單，需要注意其中兩個步驟，一個是材料性質，材料本構關系和輸入相應的參數值是任何有限元分析的難點；另一個幾何對象的嵌入，即"幾何->修改->Projection"命令，大多數專門的巖土工程軟件不需要進行這個步驟，軟件內部自動作了處理。
