orcad的物理規則檢查的每一個的含義是什么？

答：orcad進行物理DRC檢測時，如圖3-65所示，需要對檢查的每一項參數進行設置，每個參數的含義如下所示：

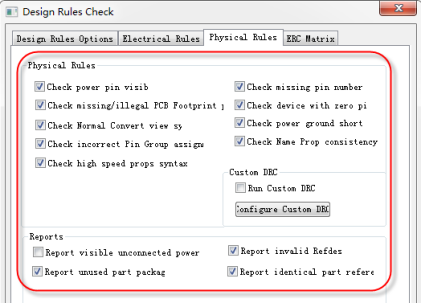

圖3-65 物理規則檢查參數設置示意圖

? Check power pin visible：檢測電源屬性的管腳是否顯示了管腳名稱與編號；

? Check missing/illegal PCB Footprint：檢測封裝名稱是否填寫。是否含有非法字符；

? Check Normal convert view system：檢測一個部件的正常視圖上的pin號是否與轉換視圖上的pin號不同；

? Check incorrect pin group assignment：檢查同一個Pin Group的所有插腳是否有相同的類型；

? Check high speed props syntax：在設計中檢查網絡高速屬性的語法是否正確；

? Check missing pin number：檢測缺失管腳編號的管腳；

? Check device with zero pins：：檢測設計中是否含有零寬度的管腳；

? Check power ground short：檢測一個Part內部的電源網絡名稱是否有兩個不同的網絡標號名稱；

? Check Name Prop  consistency：檢測層次原理結構中是否含有相同的網絡名稱；

? Report Visible unconnected power pins：報告所有具有可見電源屬性的管腳是否有連接；

? Report unused part packages：報告原理圖中未使用的器件part；

? Report invalid Refdes：報告原理圖中無效的器件位號；

? Report identical part references：報告原理圖相同的位號。
