使用 SOLIDWORKS 模擬的萬向節運動，每個細節都表達的很清楚 | 操作視頻

2021年11月4日 14:18
瀏覽：3042
關注我們，每天掌握一些機械知識！

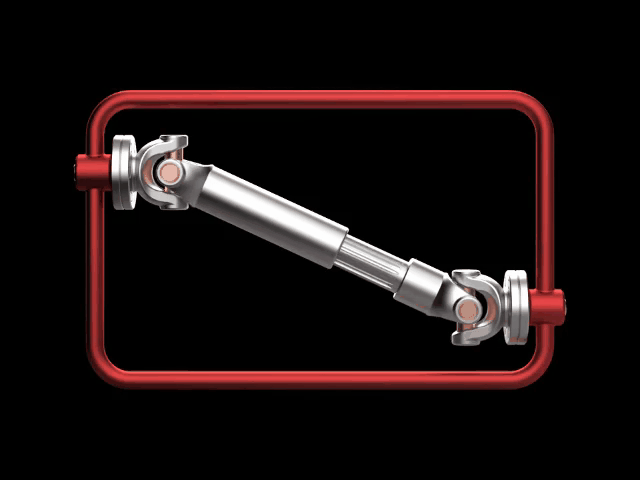

本期我們使用 SOLIDWORKS 來制作十字軸萬向節傳動軸的動畫，動圖內播放的是由 SOLIDWORKS Visualize 渲染完成的動畫。


使用 SOLIDWORKS 模擬的萬向節運動，每個細節都表達的很清楚 | 操作視頻的圖1


打開模型后，通過設計樹可以看出這個機構是由機架、 2個萬向節叉、2個十字軸、內花鍵傳動軸叉和外花鍵傳動軸叉組成 。 通過視頻內的爆炸動畫可以了解各個零件在機構中的位置。 請大家參照視頻親自動手來完成各個零件之間的配合哦，當所有零件完成配合后， 在界面左下方點擊運動算例 1 ，在這里給萬向節 叉添加一個旋轉馬達，當旋轉馬達設置完成后，點擊計算按鈕進行計算，到這里十字軸萬向節傳動軸的動畫就都設置完啦。

希望通過本期視頻，大家親自動手來操作一下，從而掌握制作這個動畫的操作方法哦。 關于   SOLIDWORKS  制作十字軸萬向節傳動軸動畫的詳細操作，歡迎大家觀看視頻。

想即刻上手操作？聯系我們獲取模型文件！
