封閉式負荷開關

（1）封閉式負荷開關的用途與特點

封閉式負荷開關是由刀開關和熔斷器組合而成的一種電器。

由于開啟式負荷開關的缺點在于它沒有滅弧裝置，而且觸點的斷開速度比較慢，以致在分斷大電流時，往往會有很大的電弧向外噴出，引起相間短路，甚至灼傷操作人員。如果能夠提高觸刀的通斷速度，在斷口處設置滅弧罩，并將整個開關本體裝在一個防護殼體內，就可以極大地改善開關的通斷性能。封閉式負荷開關便是根據這個思路設計出來的。因此，封閉式負荷開關具有通斷性較好、操作方便和使用安全等優點。

封閉式負荷開關主要用于工礦企業電氣裝置、農村電力排灌及電熱和照明等各種配電設備中，供手動不頻繁接通、分斷電路及線路末端的短路保護之用，其中容量較小者（開關的額定電流為60A及以下的），還可用作電動機的不頻繁全壓啟動（又稱直接啟動）的控制開關。

（2）封閉式負荷開關的分類

封閉式負荷開關的類型主要有HH3、HH4、HH10、HH11和HH12等系列產品，按極數可分為兩極和三極兩種產品。HH3系列的額定電流有10A、15A、20A、30A、60A、100A、200A七種；HH4系列的額定電流有15A、30A、60A、100A、200A、300A、400A等七種；HH10系列的額定電流有10A、20A、30A、60A、100A五種；HH11系列的額定電流有100A、200A、300A、400A四種。

【更多電工電氣電路水電裝修專業知識請關注微信公眾號：電工干貨】

（3）封閉式負荷開關的基本結構與工作原理

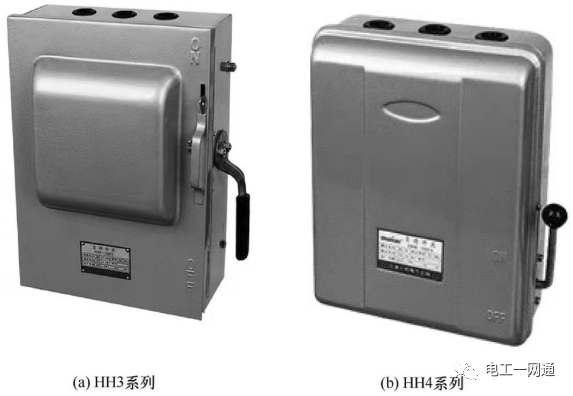

封閉式負荷開關的種類很多，常用封閉式負荷開關的外形如圖1-5所示。

封閉式負荷開關的外形

封閉式負荷開關的觸點及滅弧系統、熔斷器以及操作機構這三部分共裝于一個防護外殼內，主要由閘刀、夾座、熔斷器、鐵殼、速斷彈簧、轉軸和手柄等組成。

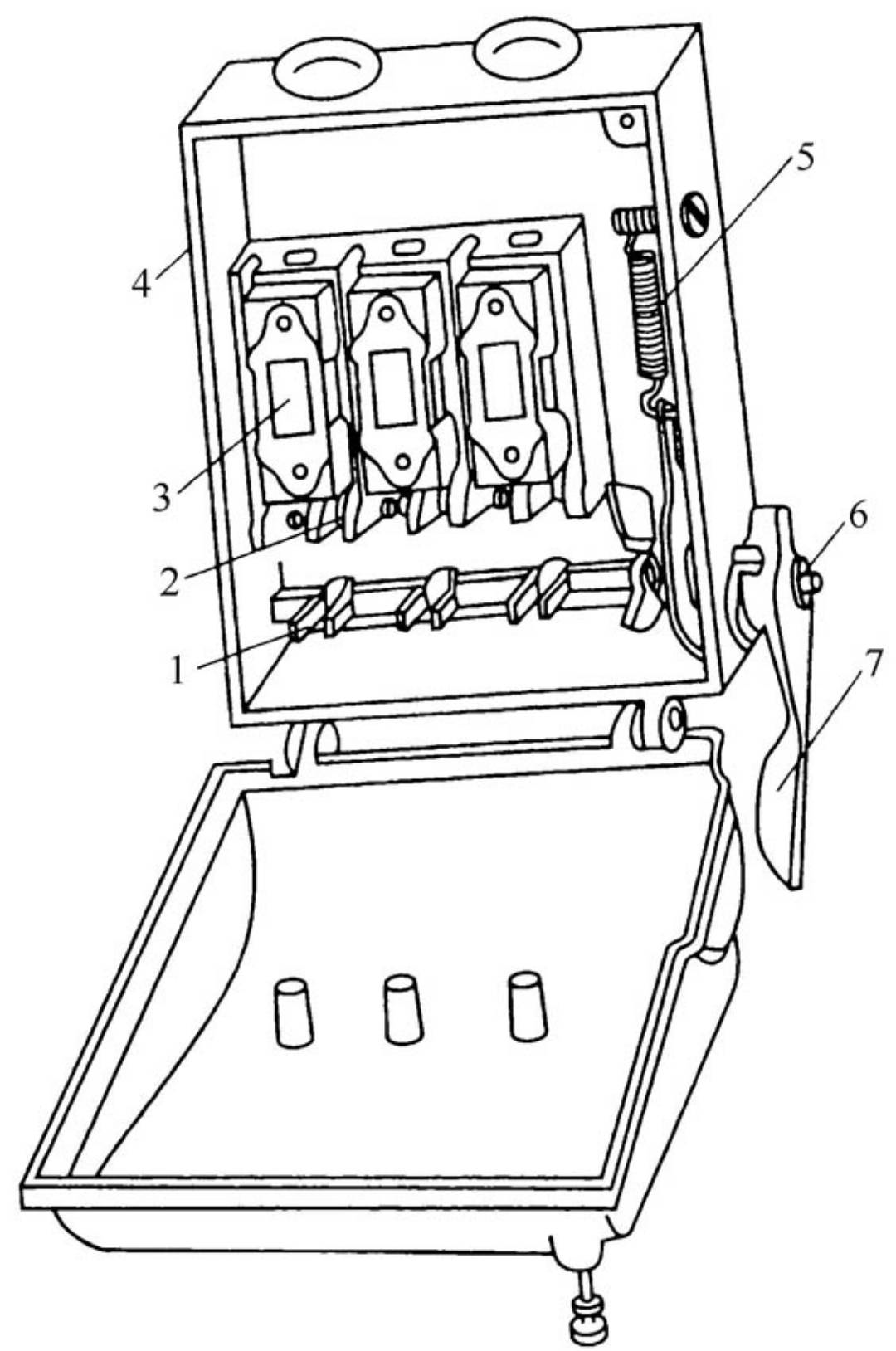

封閉式負荷開關的結構

1—閘刀（動觸刀）；2—夾座（靜觸座）；3—熔斷器；4—鐵殼；5—速斷彈簧；6—轉軸；7—手柄

封閉式負荷開關的操作機構都具有以下兩個特點：一是采用儲能合閘方式，即利用一根彈簧以執行合閘和分閘機能，使開關的閉合和分斷速度都與操作速度無關，這既有助于改善開關的動作性能和滅弧性能，又能防止觸點停滯在中間位置上；二是設有聯鎖裝置，它可以保證開關合閘時不能打開箱蓋，而當箱蓋打開的時候，也不能將開關合閘，既有助于充分發揮外殼的防護作用，防止操作人員被電弧灼傷，又保證了更換熔絲等操作的安全。

（4）封閉式負荷開關的選擇

①額定電壓的選擇　當封閉式負荷開關用于控制一般照明、電熱電路時，開關的額定電流應等于或大于被控制電路中各個負載額定電流之和。當用封閉式負荷開關控制異步電動機時，考慮到異步電動機的啟動電流為額定電流的4～7倍，故開關的額定電流應為電動機額定電流的1.5倍左右。

②與控制對象的配合　由于封閉式負荷開關不帶過載保護，只有熔斷器用作短路保護，很可能因一相熔斷器熔斷，而導致電動機缺相運行（又稱單相運行）故障。另外，根據使用經驗，用負荷開關控制大容量的異步電動機時，有可能發生弧光燒手事故。所以，一般只用額定電流為60A及以下等級的封閉式負荷開關，作為小容量異步電動機非頻繁直接啟動的控制開關。

另外，考慮到封閉式負荷開關配用的熔斷器的分斷能力一般偏低，所以它應當裝在短路電流不太大的線路末端。
