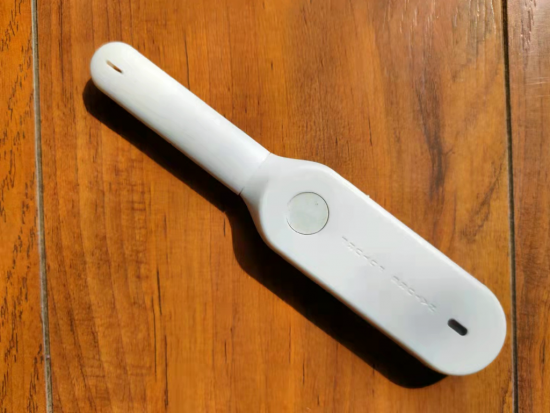

這次改裝的重點是尾燈，前后用了2周多時間。控制器使用了ESP8266，沒有畫板，也沒有使用洞洞板，而是用舊的設備上ESP8266。這是以前網上淘的一個舊設備，當時預備就是拆模塊，這次正好用上（用其它控制器也可以，使用它只是因為正好手上有這個）：

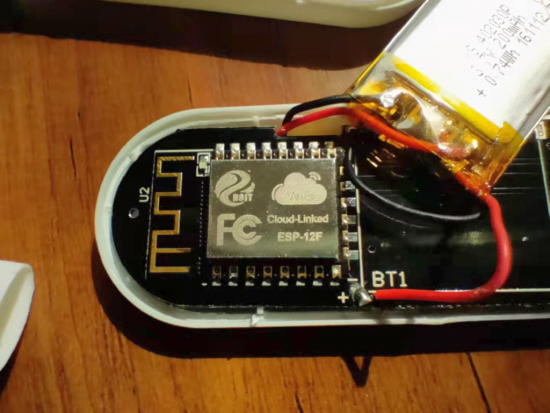

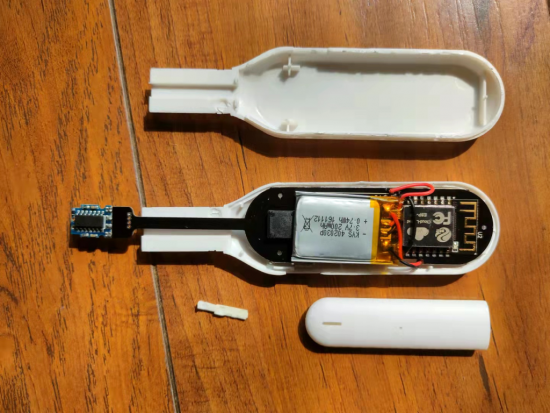

把帶有ESP-12模塊的控制板拆出，不要外殼和電池。這個東西帶有USB，但不能用來編程，只是充電用的，所以還需要一個USB轉TTL，將ESP-12模塊的串口連出來。第一步是先下載micropython固件到ESP8266，這樣才能方便后續的編程和調試。下載固件具體方法在EEWorld社區以前帖子中有，就不重復了。



尾燈使用了WS2812燈帶，因為它接口少（單線控制），使用簡單，顏色豐富，可以彎曲，價格也低。

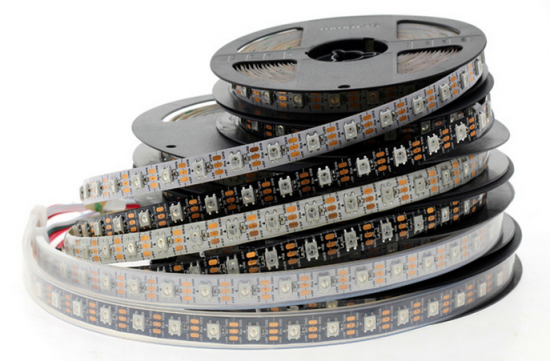

WS2812燈帶常見的有裸板（無任何保護）、滴膠、套管等幾種，建議用套管的，不但防水，還有一定散光效果。滴膠的時間長了容易發黃。燈帶一般是1米一根，或者5米一盤，每米30/60/144個WS2812，可以隨意選擇。

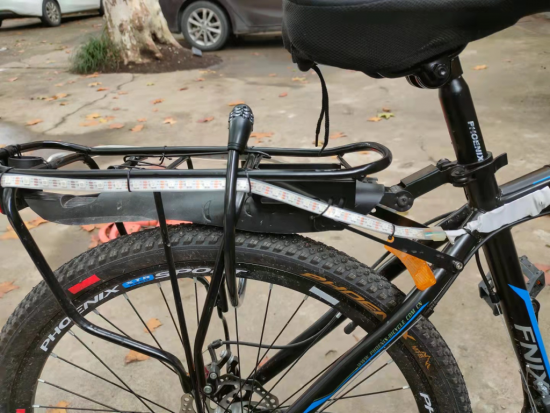

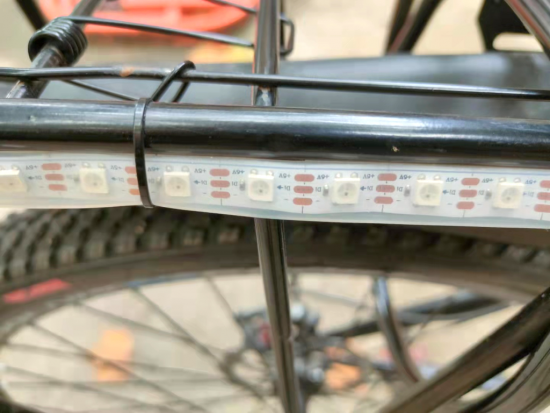

我使用的是以前DIY剩下的一個一米長60燈的套管WS2812燈帶，實物如下，通過扎帶固定到后架。

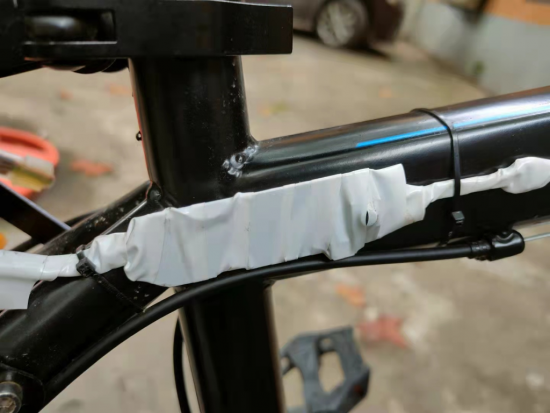

ESP8266控制板寫入程序并調試好后，再用膠布纏繞做簡單防護，然后綁到橫梁上。





燈帶和控制板

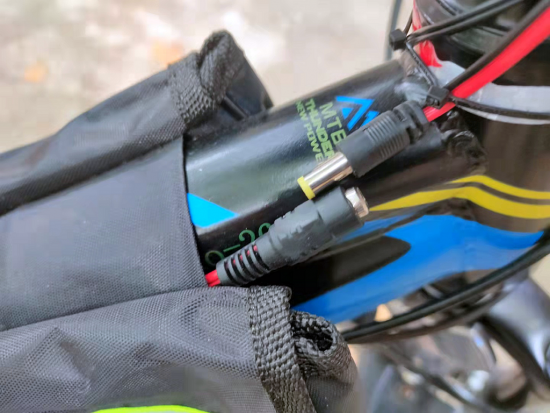

電源部分，使用了太陽能板常用的防水對插頭連接到電池和開關，方便以后維護。

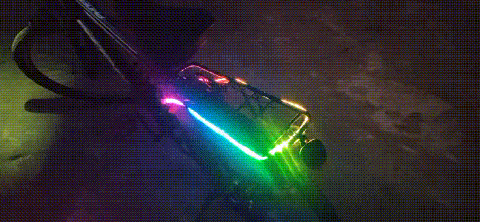

最后是通過編程顯示各種效果了。程序中初步設計了多種效果，如彩虹漸變、流動、閃動、隨機等，一共設計了10多種效果，下面是其中幾種：





一個效果一段時間后，會隨機執行下一個效果，顯示速度也是隨機變化的。
