orcad的電氣規則檢查的每一個的含義是什么？

答：orcad進行電氣DRC檢測時，如圖3-64所示，需要對檢查的每一項參數進行設置，每個參數的含義如下所示：

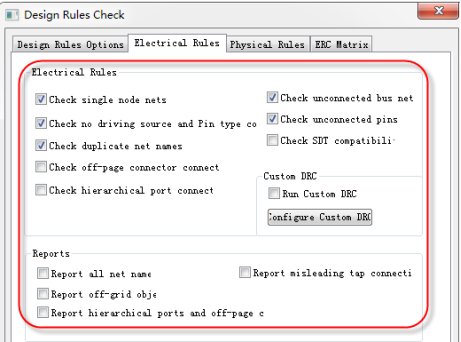

圖3-64 電氣規則檢查參數設置示意圖

? Check single node nets：檢查設計中的單端網絡；

? Check no driving source and pin type…：檢查器件屬性無源管腳與有源管腳的連接是否正確；

? Check duplicate net name ：檢查重復的網絡名稱；

? Check off-page connector connect：檢測分頁圖紙間接口的連接性；

? Check hierarchical port connection：檢測階層端口的連接性；

? Check unconnected bus net：檢測沒有連接的總線網絡；

? Check unconnected pins：檢查沒有連接的管腳；

? Check SDT compatibility：檢測對于SDT文件的兼容性；

? Report all net name：報告所有網絡的名稱；

? Report off-grid object：報告不在格點上是器件；

? Report hierarchical ports and off-page connection：報告階層端口和分頁圖紙間接口的連接；

? Report Misleading Tap Connection：報告易誤解的連接。
