當溫度發生變化時，每個四分之一橋應變片記錄一個測量信號，即“表觀應變”。應變片測量點暴露在溫差Δ?下的表觀應變可描述為：

符號解釋：

在HBM所有應變片包裝上，都有一個表觀應變與溫度之間的函數。當然，只有當被測材料的線性膨脹熱系數與應變片組上的數據相匹配時，這些數據才會給出有意義的結果。以下內容適用于：

公式 2

測定線膨脹熱系數 α

如果要測定熱膨脹系數αm，表觀應變可很好地用于此目的。在這種情況下，可以使用以下公式：

公式 3

推導得出：

公式4

符號解釋：

在實際試驗中，我們將四個匹配鋼的LG11-6/350 (α=10.8 10-6/K) 應變片安裝在鋁件上。四線制電路被用來消除電纜的影響。根據制造商提供的材料數據：

T= 0 … 100°C 時，α=23.00 *10-6/K

表1 適配鋁的應變片測量結果

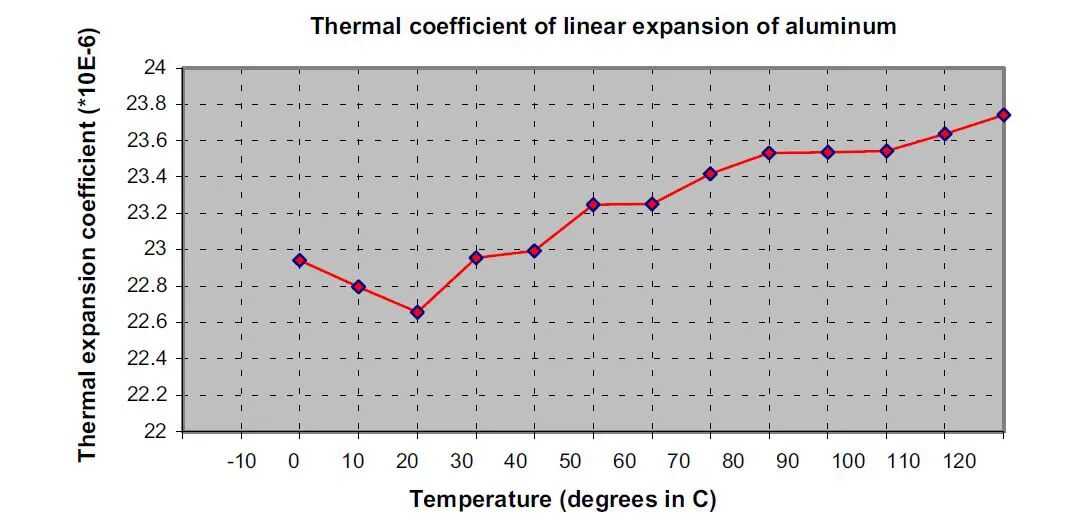

圖1 測定鋁的熱膨脹系數

如果計算指定溫度間隔的αm，則得到23.19 *10-6/K, 與理論值0.19 *10-6/K (0.84%) 的偏差。為了進行實驗，首先需要在被測物體上安裝幾個應變片（以獲得實驗的可靠性）。必須在測量柵絲方向上平坦黏貼。

在下一步中，根據溫度確定應變。必須注意確保建立熱平衡。首先計算εa-εs。要確定線性膨脹的熱系數，將兩個計算值（εa-εs）相減，然后除以相應的溫度間隔。然后必須將符合組件數據的熱膨脹系數αDMS 代入。

例：在20度到40度之間，熱膨脹系數計算如下（采用公式4進行計算）：

公式 5
