基于上述研發需求，天津大學汪懷遠教授團隊通過經濟高效的方法制備了功能化納米材料改性分散石墨烯（Gr），可使石墨烯在水中穩定分散90天以上，解決了石墨烯水分散和兼容性問題。此外自主設計了一種旋涂取向法，可使功能化石墨烯N-CQDs@Gr在水性涂層中平行于金屬基板表面排布。這種涂層結構不僅抑制了石墨烯因團聚和導電引發的金屬微電偶腐蝕，而且最大化了石墨烯的阻隔性能。

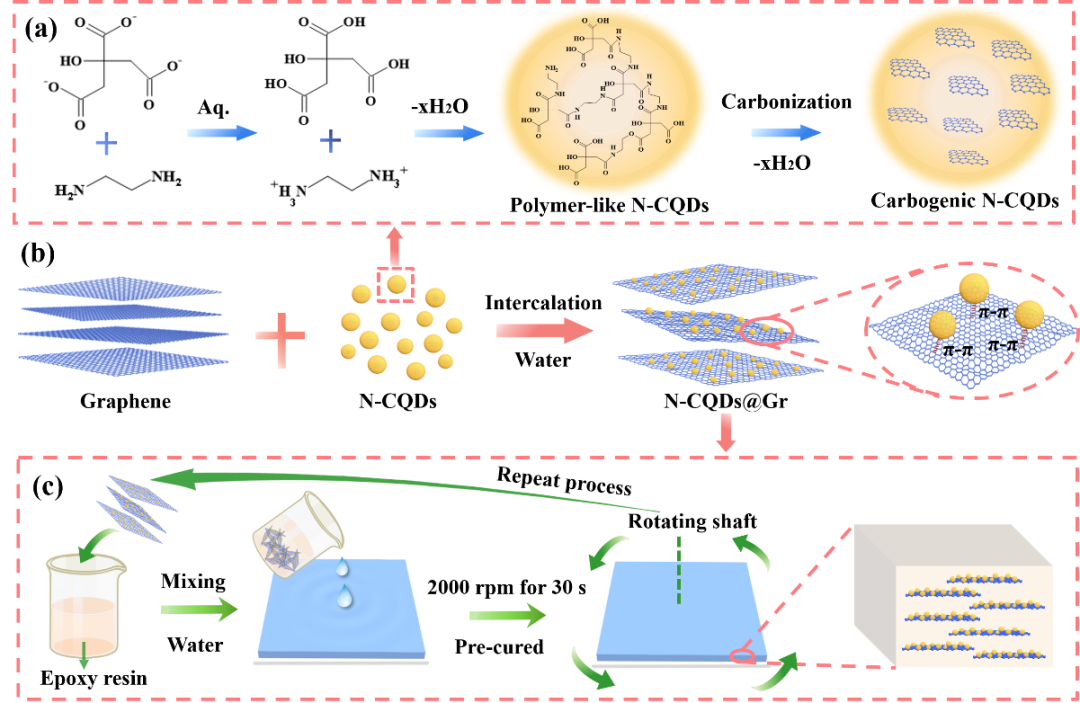

圖1 (a) N-CQDs、(b) N-CQDs@Gr粒子以及 (c) N-CQDs@Gr涂層的制備示意圖。

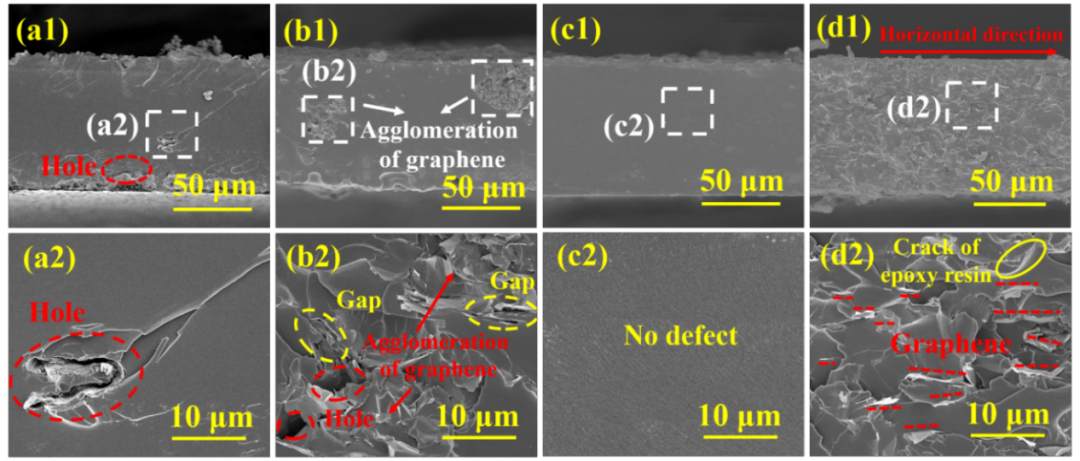

圖2 (a1, a2) WEP、(b1, b2) Gr/WEP、(c1, c2) N-CQDs/WEP和 (d1, d2) N-CQDs@Gr/WEP涂層的SEM截面圖。

電化學測試表明，在3.5 wt.% NaCl溶液中浸泡90天后，水性功能涂層的阻抗值比WEP水性涂層高2個數量級左右，并且浸泡260天后水性功能涂層的阻抗值仍保持在10⁹ ohm cm² 以上，尤其在3 MPa 純O₂和3.5 wt.% NaCl溶液耦合的苛刻環境中浸泡10天后，水性功能涂層的阻抗值仍保持在10¹⁰ ohm cm² 以上，比WEP水性涂層高將近3個數量級。研究揭示了功能納米材料對涂層防腐能力提升的作用機理。此工作為水性涂料的高性能化和功能化發展提供了新思路、新材料及其制備方法。

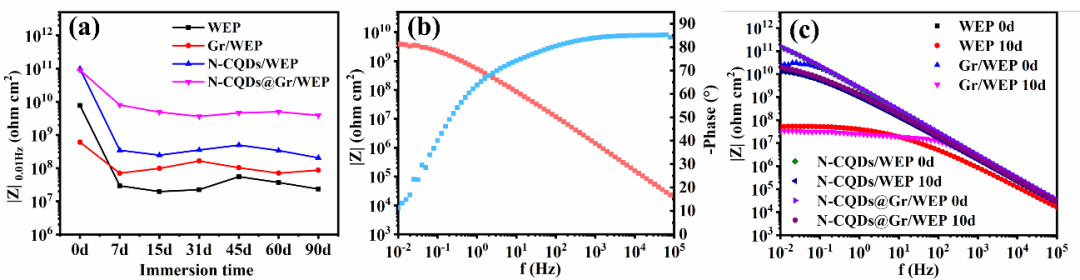

圖3 (a) 在3.5 wt.% NaCl溶液中，不同涂層的|Z| _{0.01 Hz}變化，(b) N-CQDs@Gr/WEP涂層在3.5 wt.% NaCl溶液中浸泡260天后EIS圖，(c) 在3 MPa 純O₂和3.5 wt.% NaCl溶液耦合的苛刻環境中浸泡10天前后不同涂層的阻抗圖。

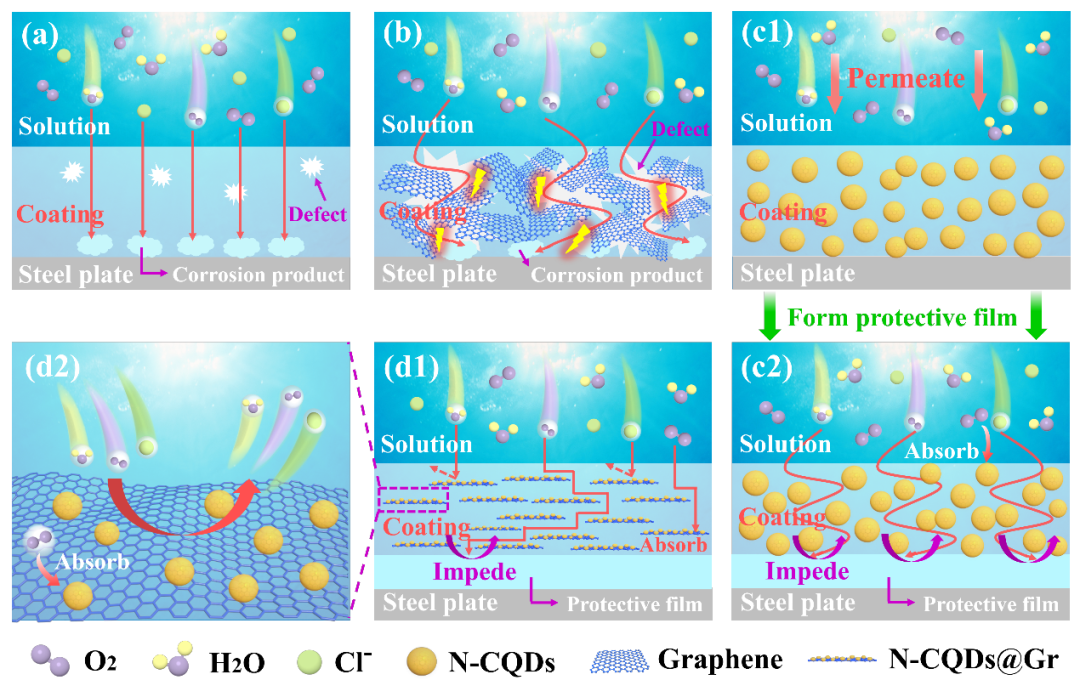

圖4 (a) WEP，(b) Gr/WEP，(c) N-CQDs/WEP，(d) N-CQDs@Gr/WEP涂層的保護機制，(d2) 是 (d1) 的局部放大圖。

上述研究成果發表在國際權威期刊Chemical Engineering Journal上，論文的第一作者為天津大學化工學院碩士生王宵，通訊作者為天津大學化工學院汪懷遠教授。

原文鏈接：

https://www.sciencedirect.com/science/article/pii/S138589472104732X

https://doi.org/10.1016/j.cej.2021.133156
