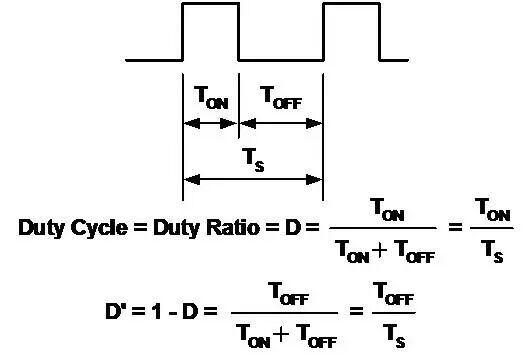

1、基本的脈沖寬度調制波形

這些拓?fù)浣Y(jié)構都與開關式電路有關。

基本的脈沖寬度調制波形定義如下：

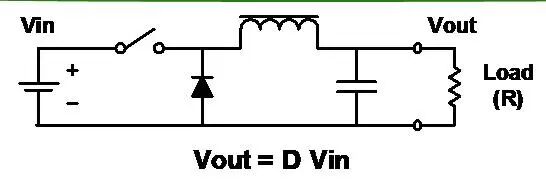

2、Buck降壓





    ■把輸入降至一個較低的電壓。

    ■可能是最簡單的電路。

    ■電感/電容濾波器濾平開關后的方波。

    ■輸出總是小于或等于輸入。

    ■輸入電流不連續 (斬波)。

    ■輸出電流平滑。

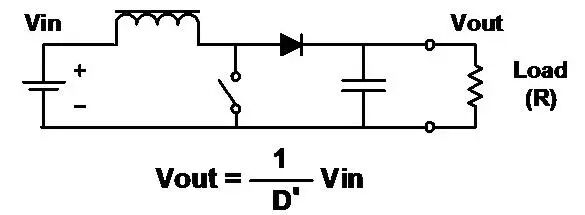

3、Boost升壓





    ■把輸入升至一個較高的電壓。

    ■與降壓一樣，但重新安排了電感、開關和二極管。

    ■輸出總是比大于或等于輸入(忽略二極管的正向壓降)。

    ■輸入電流平滑。

    ■輸出電流不連續 (斬波)。

4、Buck-Boost降壓-升壓





    ■電感、開關和二極管的另一種安排方法。

    ■結合了降壓和升壓電路的缺點。

    ■輸入電流不連續 (斬波)。

    ■輸出電流也不連續 (斬波)。

    ■輸出總是與輸入反向 (注意電容的極性)，但是幅度可以小于或大于輸入。

    ■“反激”變換器實際是降壓-升壓電路隔離（變壓器耦合）形式。

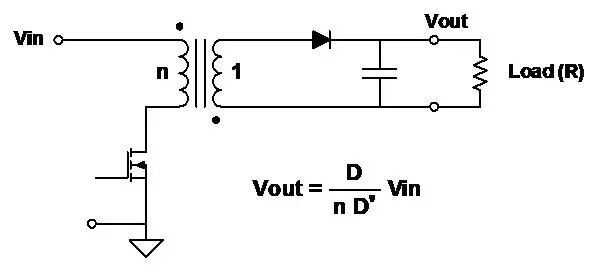

5、Flyback反激



    ■如降壓-升壓電路一樣工作，但是電感有兩個繞組，而且同時作為變壓器和電感。

    ■輸出可以為正或?yàn)樨?fù)，由線圈和二極管的極性決定。

    ■輸出電壓可以大于或小于輸入電壓，由變壓器的匝數比決定。

    ■這是隔離拓?fù)浣Y(jié)構中最簡單的

    ■增加次級繞組和電路可以得到多個輸出。

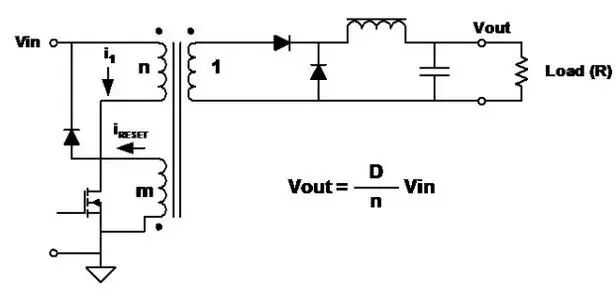

6、Forward正激





    ■降壓電路的變壓器耦合形式。

    ■不連續的輸入電流，平滑的輸出電流。

    ■因?yàn)椴捎米儔浩鳎敵隹梢源笥诨蛐∮谳斎耄梢允侨魏螛O性。

    ■增加次級繞組和電路可以獲得多個輸出。

    ■在每個開關周期中必須對變壓器磁芯去磁。常用的做法是增加一個與初級繞組匝數相同的繞組。

    ■在開關接通階段存儲在初級電感中的能量，在開關斷開階段通過另外的繞組和二極管釋放。

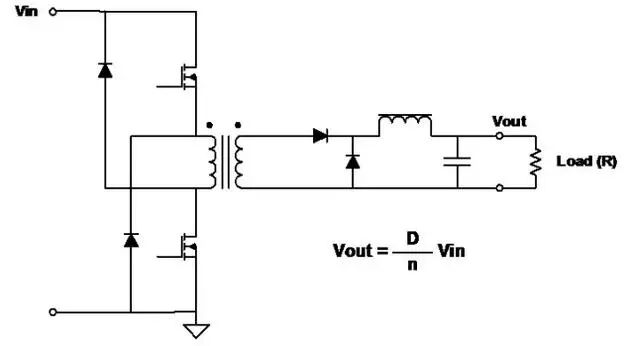

7、Two-Transistor Forward雙晶體管正激





    ■兩個開關同時工作。

    ■開關斷開時，存儲在變壓器中的能量使初級的極性反向，使二極管導通。

    ■主要優點：

    ■每個開關上的電壓永遠不會超過輸入電壓。

    ■無需對繞組磁道復位。

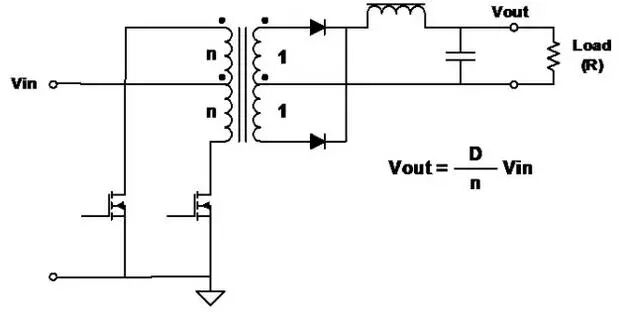

8、Push-Pull推挽





    ■開關（FET）的驅動不同相，進行脈沖寬度調制（PWM）以調節輸出電壓。

    ■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。

    ■全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。

    ■施加在FET上的電壓是輸入電壓的兩倍。

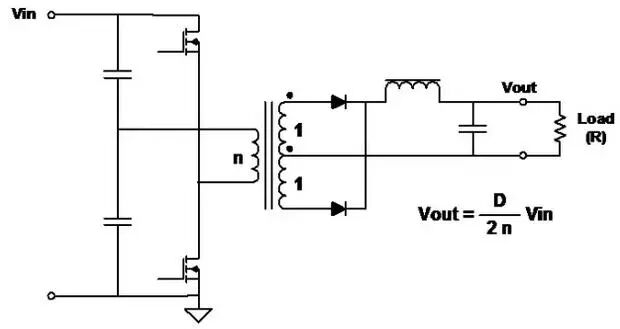

9、Half-Bridge半橋



    ■較高功率變換器極為常用的拓?fù)浣Y(jié)構。

    ■開關（FET）的驅動不同相，進行脈沖寬度調制（PWM）以調節輸出電壓。

    ■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。而且初級繞組的利用率優于推挽電路。

    ■全波拓?fù)浣Y(jié)構,所以輸出紋波頻率是變壓器頻率的兩倍。

    ■施加在FET上的電壓與輸入電壓相等。

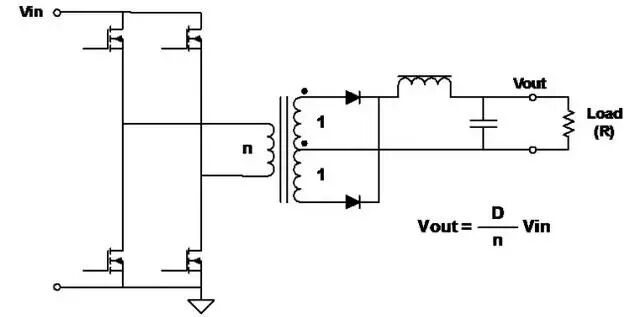

10、Full-Bridge全橋





    ■較高功率變換器最為常用的拓?fù)浣Y(jié)構。

    ■開關（FET）以對角對的形式驅動，進行脈沖寬度調制（PWM）以調節輸出電壓。

    ■良好的變壓器磁芯利用率---在兩個半周期中都傳輸功率。

    ■全波拓?fù)浣Y(jié)構，所以輸出紋波頻率是變壓器頻率的兩倍。

    ■施加在 FETs上的電壓與輸入電壓相等。

    ■在給定的功率下，初級電流是半橋的一半。

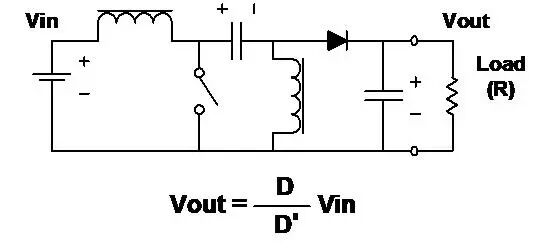

11、SEPIC單端初級電感變換器





    ■輸出電壓可以大于或小于輸入電壓。

    ■與升壓電路一樣，輸入電流平滑，但是輸出電流不連續。

    ■能量通過電容從輸入傳輸至輸出。

    ■需要兩個電感。

12、C’uk(Slobodan C’uk的專利)





    ■輸出反相

    ■輸出電壓的幅度可以大于或小于輸入。

    ■輸入電流和輸出電流都是平滑的。

    ■能量通過電容從輸入傳輸至輸出。

    ■需要兩個電感。

    ■電感可以耦合獲得零紋波電感電流。

13、電路工作的細節

    下面講解幾種拓?fù)浣Y(jié)構的工作細節

    ■降壓調整器：

    連續導電

    臨界導電

    不連續導電

    ■升壓調整器 (連續導電)

    ■變壓器工作

    ■反激變壓器

    ■正激變壓器

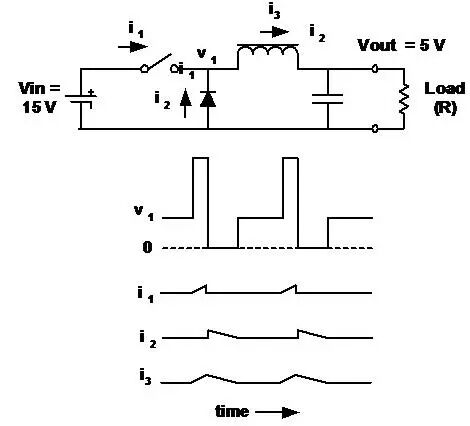

14、Buck-降壓調整器-連續導電





    ■電感電流連續。

    ■Vout 是其輸入電壓 (V1)的均值。

    ■輸出電壓為輸入電壓乘以開關的負荷比 (D)。

    ■接通時，電感電流從電池流出。

    ■開關斷開時電流流過二極管。

    ■忽略開關和電感中的損耗, D與負載電流無關。

    ■降壓調整器和其派生電路的特征是：

    輸入電流不連續 (斬波), 輸出電流連續 (平滑)。

15、Buck-降壓調整器-臨界導電





    ■電感電流仍然是連續的，只是當開關再次接通時 “達到”零。

    這被稱為 “臨界導電”。

    輸出電壓仍等于輸入電壓乘以D。

16、Buck-降壓調整器-不連續導電



    ■在這種情況下，電感中的電流在每個周期的一段時間中為零。

    ■輸出電壓仍然 (始終)是 v1的平均值。

    ■輸出電壓不是輸入電壓乘以開關的負荷比 (D)。

    ■當負載電流低于臨界值時,D隨著負載電流而變化(而Vout保持不變)。

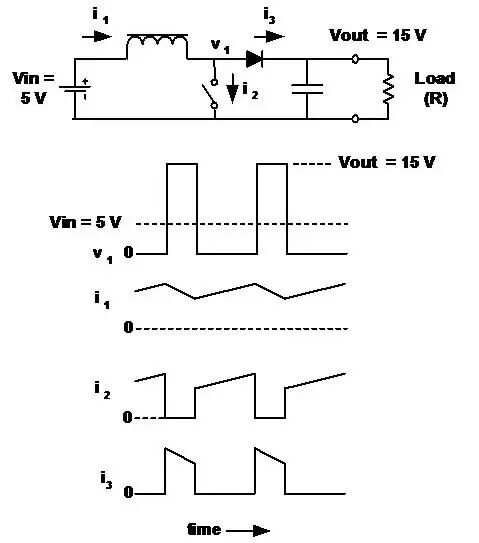

17、Boost升壓調整器



    ■輸出電壓始終大于（或等于）輸入電壓。

    ■輸入電流連續，輸出電流不連續（與降壓調整器相反）。

    ■輸出電壓與負荷比（D）之間的關系不如在降壓調整器中那么簡單。在連續導電的情況下：





    在本例中，Vin = 5,

    Vout = 15, and D = 2/3.

    Vout = 15，D = 2/3.

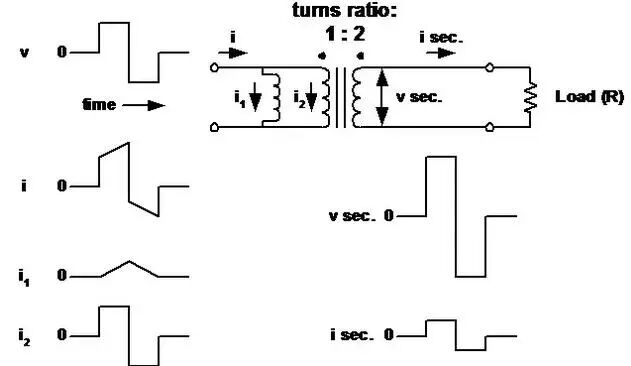

18、變壓器工作（包括初級電感的作用）





    ■變壓器看作理想變壓器，它的初級（磁化）電感與初級并聯。

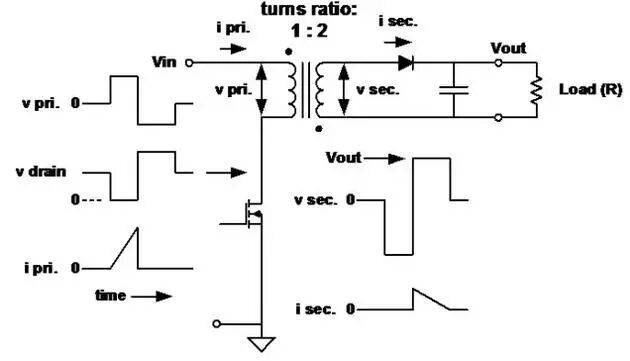

19、反激變壓器





    ■此處初級電感很低，用于確定峰值電流和存儲的能量。當初級開關斷開時，能量傳送到次級。

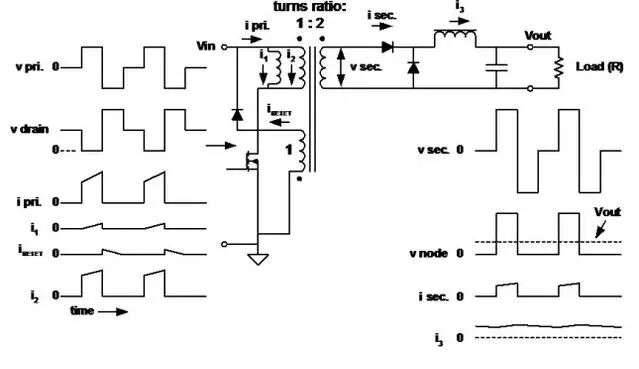

20、Forward 正激變換變壓器





    ■初級電感很高，因?yàn)闊o需存儲能量。

    ■磁化電流 (i1) 流入 “磁化電感”，使磁芯在初級開關斷開后去磁 (電壓反向)。

21、總結

    ■此處回顧了目前開關式電源轉換中最常見的電路拓?fù)浣Y(jié)構。

    ■還有許多拓?fù)浣Y(jié)構，但大多是此處所述拓?fù)涞慕M合或變形。

    ■每種拓?fù)浣Y(jié)構包含獨特的設計權衡：

    施加在開關上的電壓

    斬波和平滑輸入輸出電流

    繞組的利用率

    ■選擇最佳的拓?fù)浣Y(jié)構需要研究：

    輸入和輸出電壓范圍

    電流范圍

    成本和性能、大小和重量之比
