汽車電子電氣架構（E/E Architecture）最近風頭很盛，曝光度很高，雖不如自動駕駛，新能源圈錢迅速、吸睛無數，但隨著各大主機廠、Tier1都推出了自己所謂的新一代電子電氣架構（前有大眾E3新架構，后有菊廠CC新架構，直到如今爭奇斗艷的“鯤鵬”、“SVA”、“Geep4.0”、“SEA”新架構），同時伴隨著新一代電子電氣架構各種超前的宣傳和科普的水文，也讓這個曾經沒有什么存在感的幕后工作者走到了聚光燈之下。

“分久必合”的演進

萬事萬物皆有其生命周期，電子電氣架構也不例外。眼下即是老架構面臨退位，新架構們急于上位的年代，而誰能在新架構更替中先行一步，誰就有可能先入“關中”。說起電子電氣架構更替，就不得不提拎出宇宙級Tier1電子電氣架構學院派演進典型Roadmap。

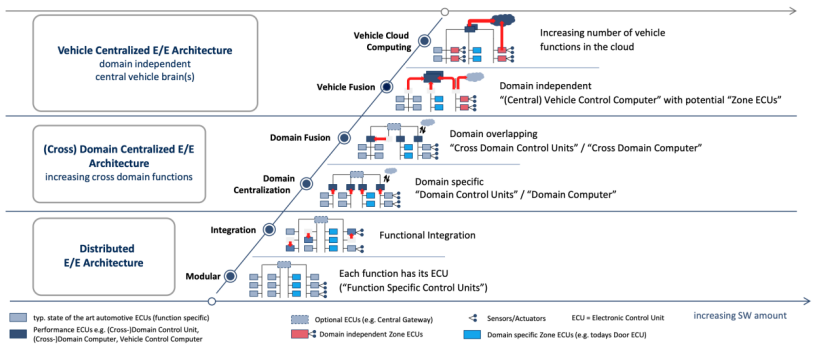

簡單解釋一下，上圖中最下面的架構基本上就是一個控制器控制一個功能，然后再按照動力、底盤、車身、舒適、診斷等功能大類分成域，每個域一般都有一到兩條網段，彼此之間通過一個中央網關進行交互，就是所謂的分布式電子電氣架構。



接著域內相似或者一類功能的控制器彼此合并，就往上進化一層。當這個域內合并到一定程度了，會出現一個大的控制器并進化成域控制器承擔域內主要功能。剩下的其它控制器或者被合并，或者芯片降級淪為沒有靈魂的傳感器或執行機構。此階段，就是現在如日中天的域架構。



當各域控制器統一域內江山的時候，自然會出現跨域之間的兼并，直至大一統的中央控制器（這里一般可以真正叫computer了）出現，就是所謂的中央計算架構。到這一步往往就很難了，特別對于傳統OEM，這不僅僅是技術升級換代，更意味著要砸一些中上層領導的飯碗，個中意味，請君細細品味。



現在絕大多數OEM在用的，也是用了很多年的就是上圖最下面那個分布式電子電氣架構。最近大家火急火燎地主要是在往上的域架構演進，甚至激進的想一步到位直接往中央計算架構上跑。部分廠家都喊出了要把汽車整成“Computer on Wheels”或者“IoT Device on Wheels”的豪言壯語。筆者是個保守人士和惜命之人，只是想要一個“Sofa on Wheels”，并不想要計算機，試想我抱著一個計算機以120km/h的速度飛奔，計算機突然宕機了，我只能寄希望我的彈射座椅還能正常啟動。

“月亮之上”的工作職責

如果你入職主機廠開的職位盲盒是“汽車電子電氣架構工程師”，那么恭喜你，你是分到全村最肥沃那“一畝三分地”的農民；你是入職小伙伴里達到年薪百萬速度最快的高級民工；你是可以指揮主機廠萬千DRE上陣殺敵的大將軍；你是上達天聽，下達民意的關鍵先生。

電子電氣架構工程師的職責邊界各家OEM的定義并不相同，上至董事長辦公室指點江山，中至KTV觥籌交錯，下至試制車間卑躬屈膝，因此僅將比較通用的職責拉出來簡單介紹。

架構設計：如同軍隊建設一樣，你需要根據潛在軍事威脅規劃未來5~10年陸軍、空軍、海軍的軍隊人數、武器裝備數量、每年軍費預算等。主機廠一套電子電氣架構的生命周期通常在5~10年，所以在新一代電子電氣的架構設計時，需要充分調研未來5~10年的整車潛在電子電氣需求，并將需求拆解成對系統（網絡、診斷、電源）和零件的5~10年總體要求，系統和零件基于架構總體規劃制定各自的短、中、長期Roadmap。

系統設計：架構設計完成之后，會進入到整車項目的開發過程，也即架構的落地階段。架構工程師會根據市場、項目給出的功能列表，細化出電子電氣功能清單，并根據功能清單組織各子系統工程師（部分子系統由電子電氣架構工程師負責）進行功能評審，邀請所有接口相關方，明確我對你的依賴是什么，你對我的訴求是什么，大家在什么階段實現依賴和訴求，什么節點可以進行系統聯調。一場不顧同事基情，遺忘戰友情的功能分配評審會在面露慈祥的架構工程師主持下艱難完成閉幕。

功能開發：各系統和零件明確了各自的功能邊界后，架構工程師就需要為他們規劃統一的路和橋，主要包括網絡系統、診斷系統和電源系統等。網絡系統需要定義網絡拓撲，通訊接口、路由邏輯、喚醒休眠邏輯等。診斷系統需要定義統一的診斷要求、診斷接口。電源系統需要定義用電級別、充放電策略、靜態電流總體要求等。這三個系統的平臺化水平能從部分方面體現架構工程師的能力、OEM在Tier1面前的話語權。

從上面職責定義可以看出，一位優秀的電子電氣架構工程師需要具備硬實力、軟手段。上至行業趨勢、公司戰略了如執掌，中至系統原理，零件功能信手拈來，下至抽煙喝酒、唱歌打牌樣樣精通。

“不負責任”的妄語

主要想妄語兩點，一是電子電氣架構落地過程的痛點，二是當前架構集中換代的“非主流”解讀

01架構落地痛點

架構工作的終極目標是實現大一統，包括通訊策略，網絡管理策略，電源管理策略，功能軟硬件接口等。這樣在適配其他項目時，只要專注于新需求的設計，新功能的開發即可。而現實情況是，核心零部件都是宇宙級Tier1在供，而宇宙級Tier1對非宇宙級OEM的態度是“隨便挑，隨便選，只賣產品，不賣服務，除非你付得起天價開發費”。這就導致架構平臺需要去適配宇宙級Tier1的零件，一些經常打補丁的零件開始瑟瑟發抖，又要為宇宙級Tier定制一版信號路由關系，增刪一路CAN終端電阻，啟用預留的Ethernet/CAN/LIN資源。換另一家宇宙級Tier1的零件，又要去做相同的定制，架構大一統的大任也就遙遙無期，再好的架構設計也無法發揮其最大的價值。

傳統OEM和周天子一般，空有王的頭銜，卻常常無法規劃和指揮各路諸侯（系統、零件）。往往是諸侯有自己的訴求時，才來面見周天子，想借周天子之名，名正言順的獲得其他諸侯的支持。所以傳統OEM想要脫胎換骨升級時，基本會新建事業部、分公司，或者打包給強大的第三方。這也是近幾年傳統OEM紛紛設立軟件中心的緣由。而對于一些新OEM，創立之初，藩王根基未固，架構團隊幾乎可以包辦大部分功能設計分配，可謂是創業大功臣。而后，分封完畢，藩王成氣候后，架構又逐漸勢微，乃至整個團隊也萎縮了。

02 架構換代“非主流”解讀

現在的分布式電子電氣架構真的沒法支撐汽車所謂的電氣化，智能化，網聯化了嗎？筆者斗膽妄語，局部再升級優化下，至少能再戰五年+。有人可能要問，能應付得了自動駕駛需求嗎？筆者認為L4之前的自動駕駛，做得再好也是渣男，“不主動，不拒絕，不負責”，就像某新勢力車友會說的，這個只是輔助。好嘛，我不主動說我可以脫手脫眼，但是你脫手脫眼我不拒絕，真撞了我也不負責。

既然正處于而且將長期處于輔助階段，無非域內升級算力強的域控制器+大量顯示的HMI信息（筆者非常欣賞特斯拉將大屏和智駕整在一起，這兩兄弟才是強交互），對架構的需求也在可控范圍內。有點跑題了，分布式架構到底能不能支持L4之前的輔助駕駛需求呢。答案是“能”，但是得“加錢”。

離真相不遠了，當前火熱的架構升級至少不是“真、善、美”的功能需求驅動的，那架構升級需求是哪位算命先生提的？需求從來都是想賣東西給你的人幫你提的，天花亂墜的大餅，到底能不能通過升級實現呢？筆者推薦看下古早的3G，4G和5G剛出來的時候宣傳片，對比一下3G/4G時代的現狀，相信會有部分答案。

這些年來手機的創新已經趨于穩定飽和，當“科技界”的眼光盯上汽車的時候，就知道，汽車行業大卷時代來了。只把車機做成低配手機的所謂互聯網汽車級別的創新，顯然不能滿足“新生代農民工”的科技感的需求。怎么辦，來啊，更新啊，造呀，換代啊！廣大IT企業，自以為以一種降維打擊的姿態，扛著洋q洋炮加入到汽車大紅海中。對他們來說嵌入式單片機顯然不是施展拳腳的舞臺，強算力的域控制器/中央控制器才是適合演奏交響樂的維也納大廳。已經有企業開始以整套域架構方案作為賣點，這些跨界的企業借助熟練的宣傳大法，一步步把汽車的大環境逐漸改造成他們期望的主戰場，給人一種汽車的未來將由這些跨界IT科技大廠主導。

只怕最后，都是給英偉達們做了嫁衣。筆者也希望各位傳統OEM，沉得住氣，深耕工藝、質量、材料基礎創新，維護好汽車企業的榮光，筆者相信大多數客戶，想要的是一個舒適安全的沙發，而不是一臺隨時可能宕機的帶著四個輪子的電腦。
