摘要：介紹一種非常古老的PCB制作工藝-腐蝕法，這種工藝的優點，成本低，時間短。缺點也很顯著，雙層板的制作比較麻煩，不環保！

具體的制作方法如下：

繪制電路板

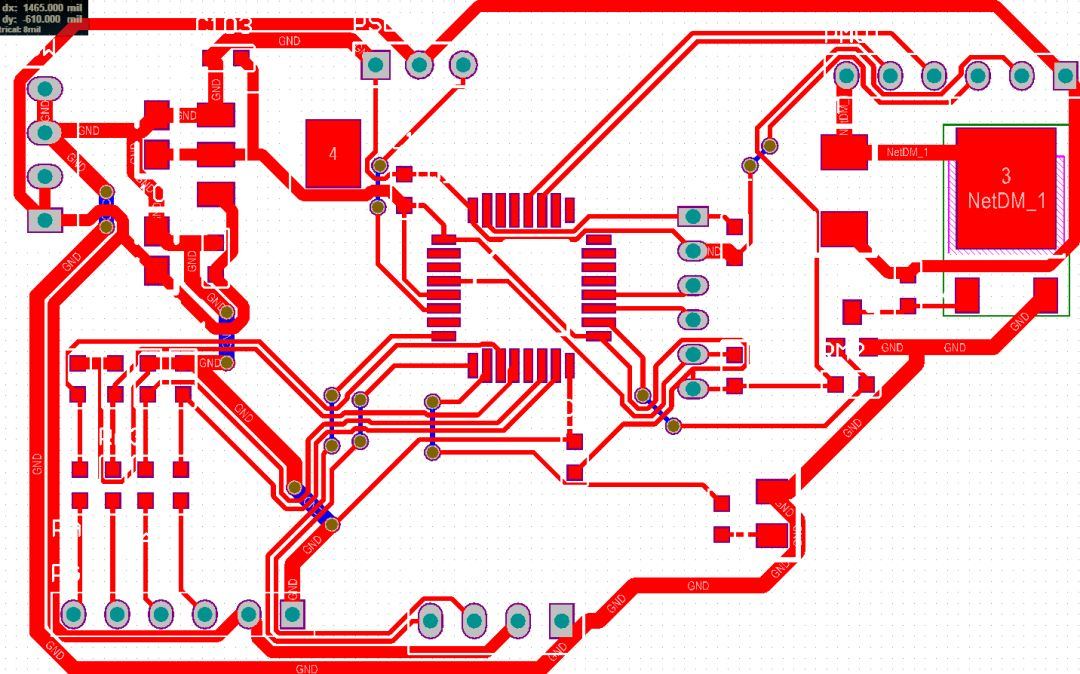

1、繪制PCB電路板，使用AD就可以。

2、設置只打印TOP_LAYER和過孔層

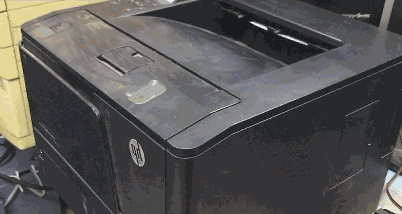

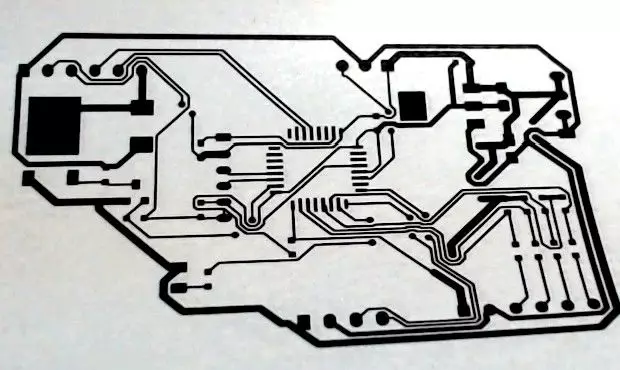

3、使用激光打印機打印在熱轉印紙上

4、這個電路板設置的最細的電線路為10mil

轉印電路板

1、從激光打印機在熱轉印紙上打出電子線路黑白圖，這里采用油紙會比較好。

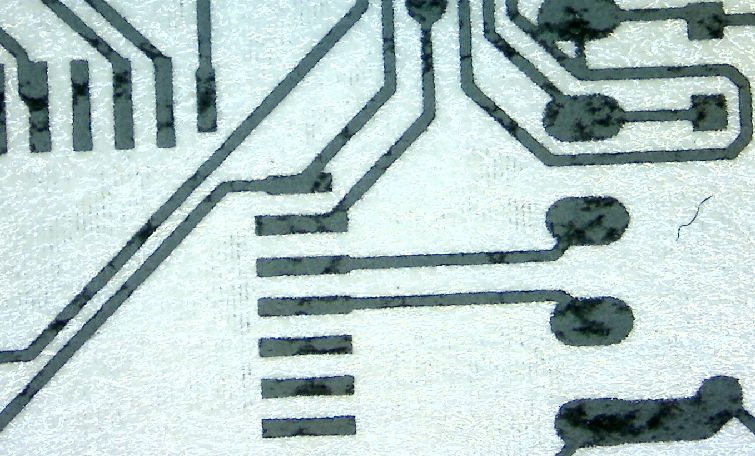

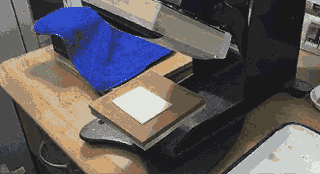

2、對于單面電路板，只需一張就夠了。然后將其附著在一塊大小合適的覆銅板上，在熱轉印機加熱加壓下，20秒便可以完成熱轉印。取出覆銅板，揭開熱轉印紙，便可以看到覆銅板上清晰的線路圖。

腐蝕電路板

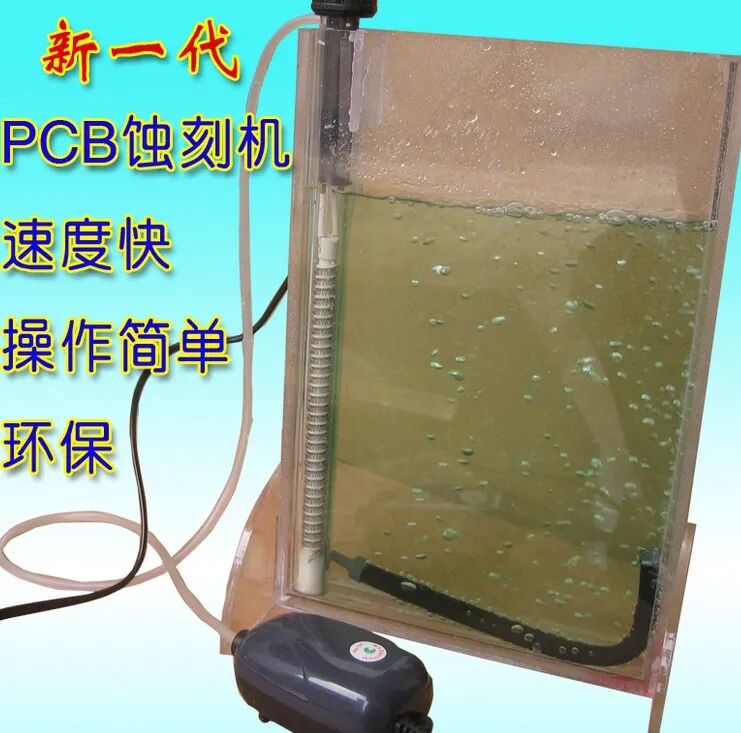

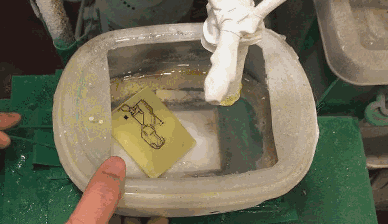

1、將覆銅板放在震蕩腐蝕槽內，使用鹽酸和雙氧水的混合腐蝕液，只需要15秒鐘便可以去掉多余的銅層。(這個可以用水盆代替，然后手搖，水溫可以高一點，讓其快速發生腐蝕),預算夠的同學，也可以直接去網上買一個腐蝕的設備。

合適的鹽酸，雙氧水的配比，高速震蕩的腐蝕槽是實現快速完美腐蝕的關鍵。加水沖洗后便可以拿出腐蝕后的電路板。

千萬不要魯莽的觸碰高濃度的腐蝕液。否則獲得的痛苦會讓人記憶一輩子。搖晃的時候要小心，以前做板子，褲子上都有好幾個大洞。另外腐蝕完的廢水不要亂到，以前實驗室前面有一個草坪，結果倒了腐蝕劑廢水，幾個周草坪就沒了。

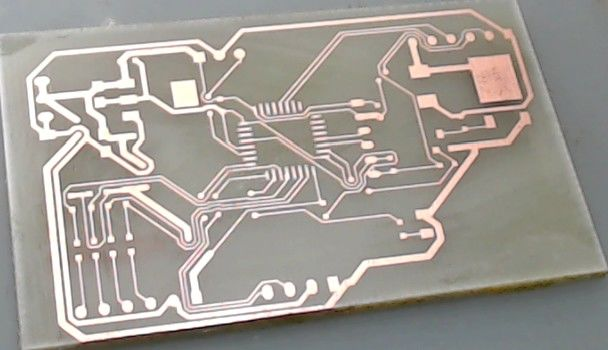

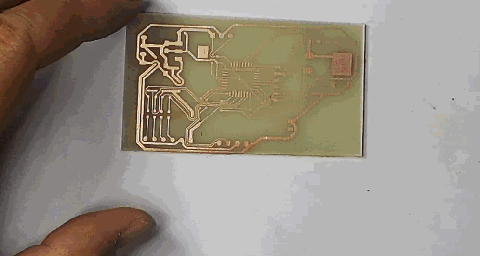

2、再使用丙酮或者鋼絲球，將黑色的墨粉擦除掉，這樣一個實驗PCB板便制作完畢了。

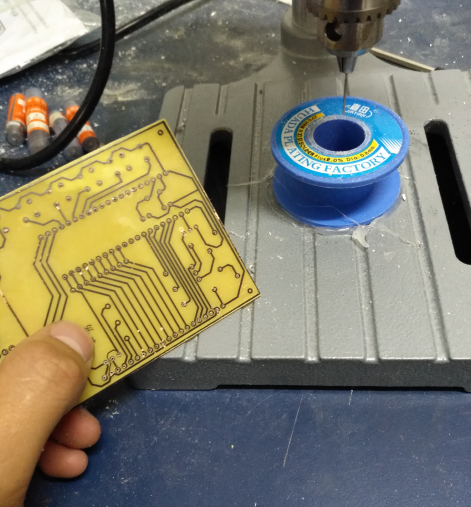

有時候還需要打孔

焊接電路板

1、在電路板表面涂抹助焊劑

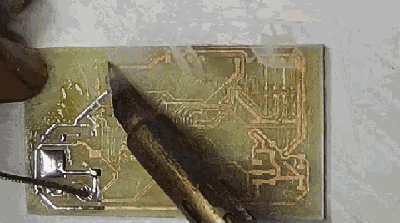

2、使用寬刀口烙鐵給電路板上錫，便于后面的焊接

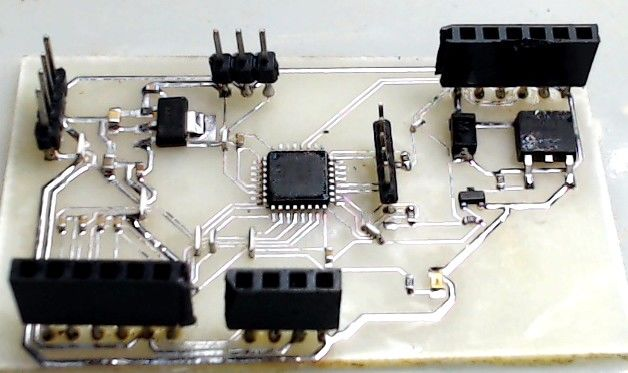

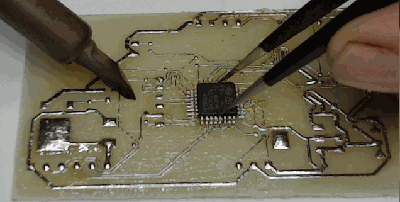

3、去掉助焊劑，完成器件的焊接

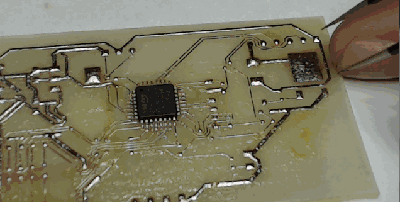

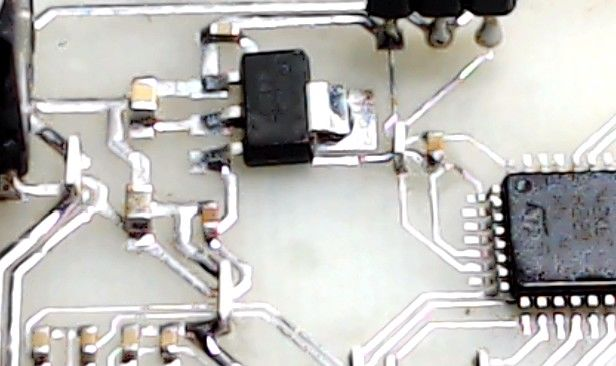

4、由于預涂焊錫，所以焊接器件比較容易

5、焊接完畢，使用洗板水清洗電路板

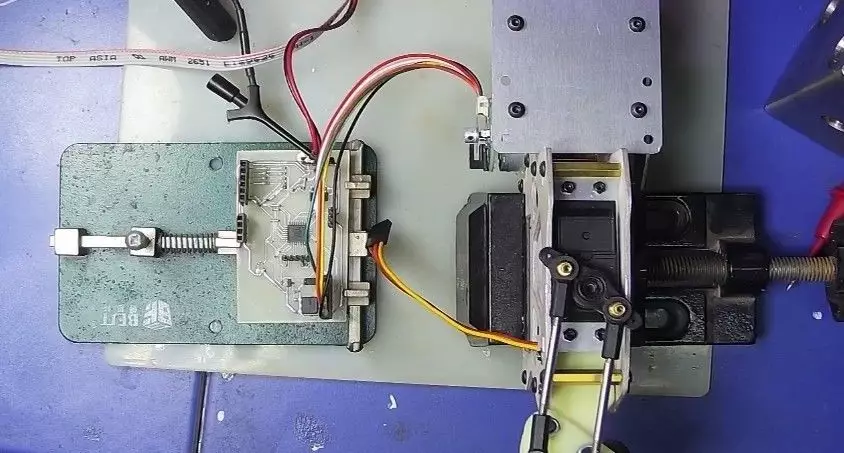

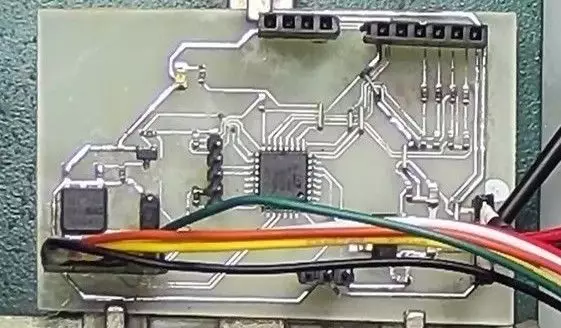

6、處在測試過程中線路板
