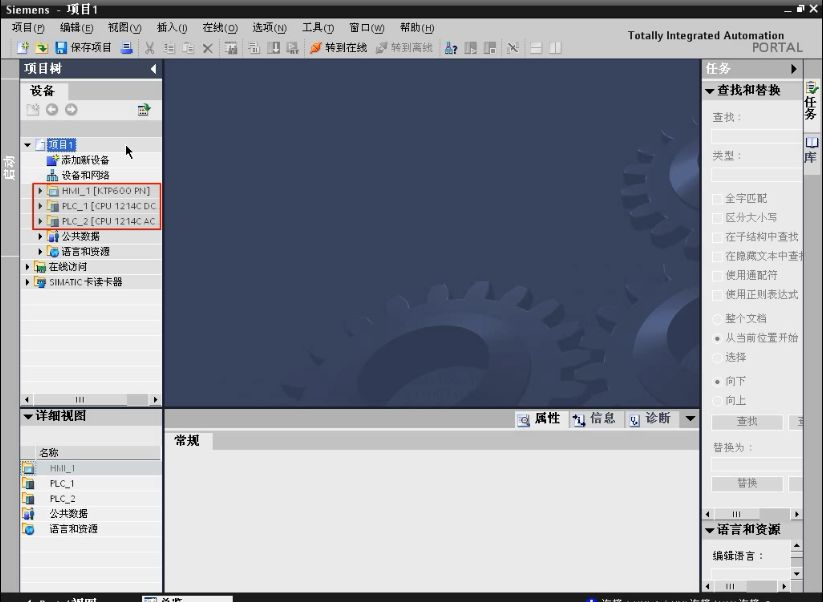

例如有兩個S7-1200 PLC和一個HMI設備。

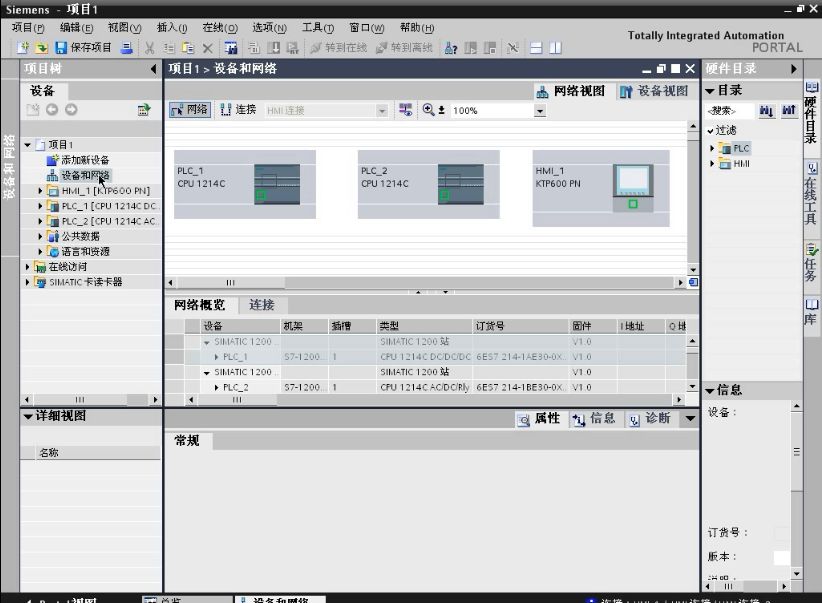

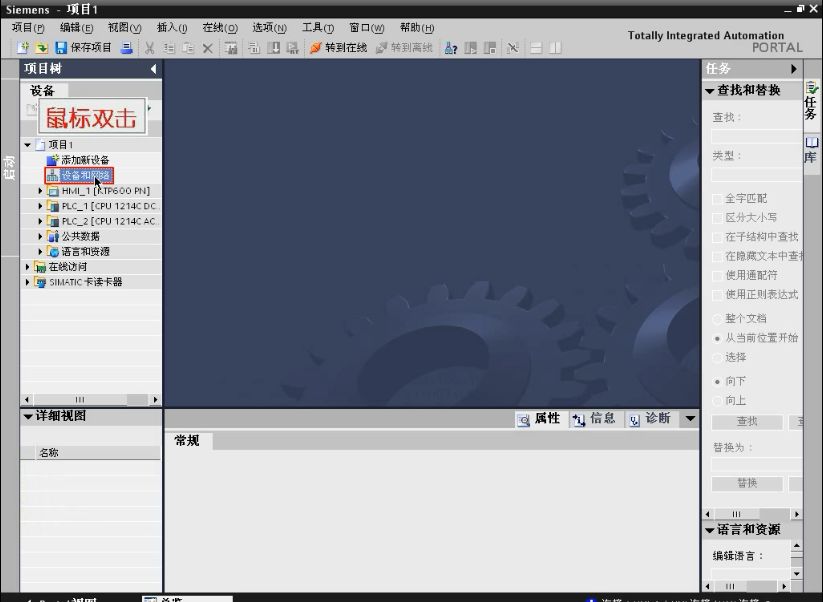

在這里我們可以看到項目中的所有設備。

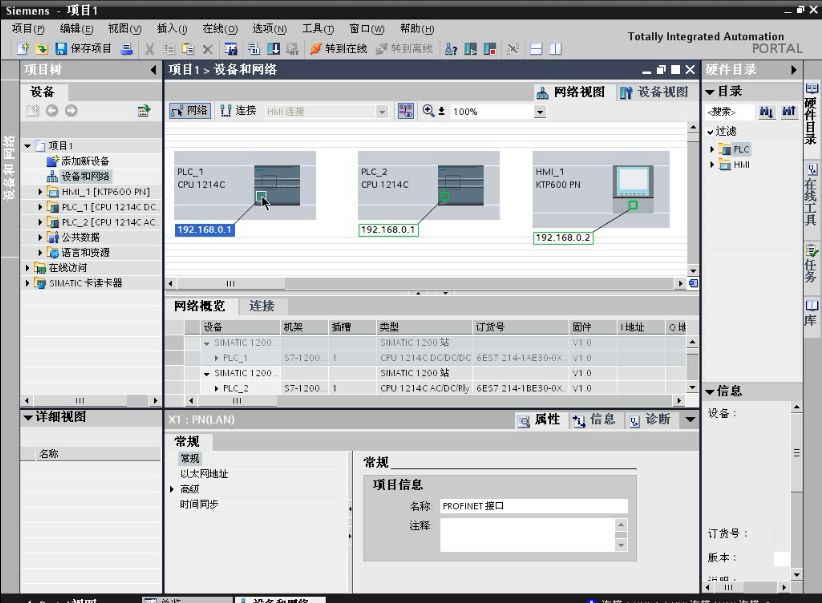

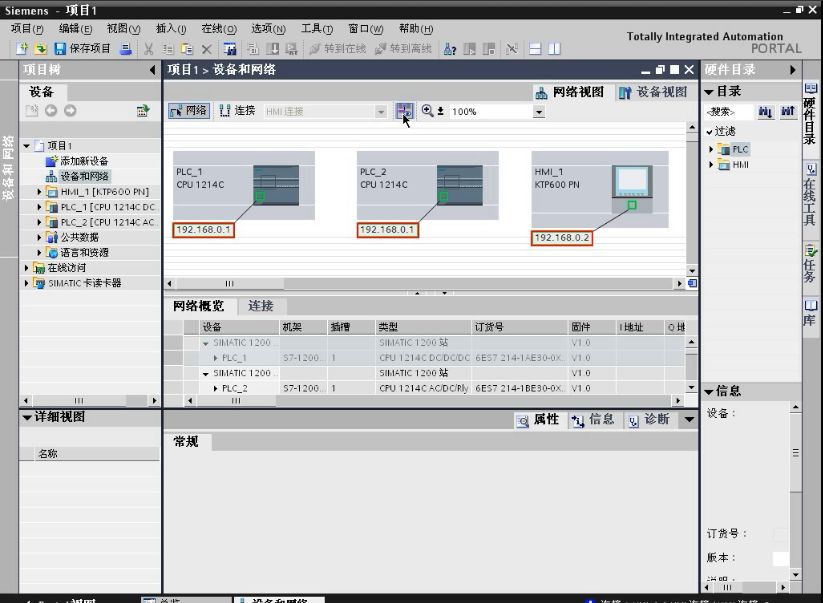

單擊菜單欄中的顯示地址標簽按鈕，可以看到每臺設備的IP地址，其中兩臺PLC設備的IP地址相同。

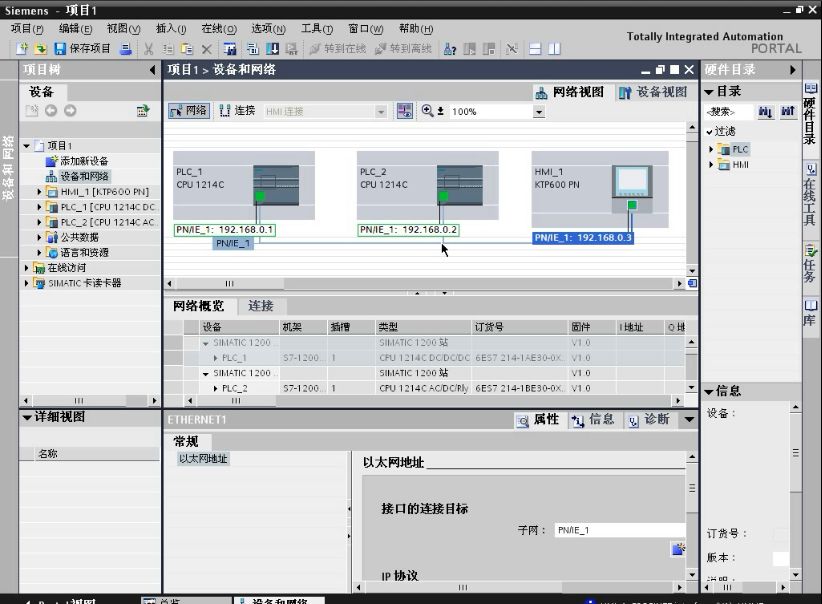

鼠標放在其中一個設備的網口位置，拖動到其他設備的網口位置上，則會自動分配IP地址。

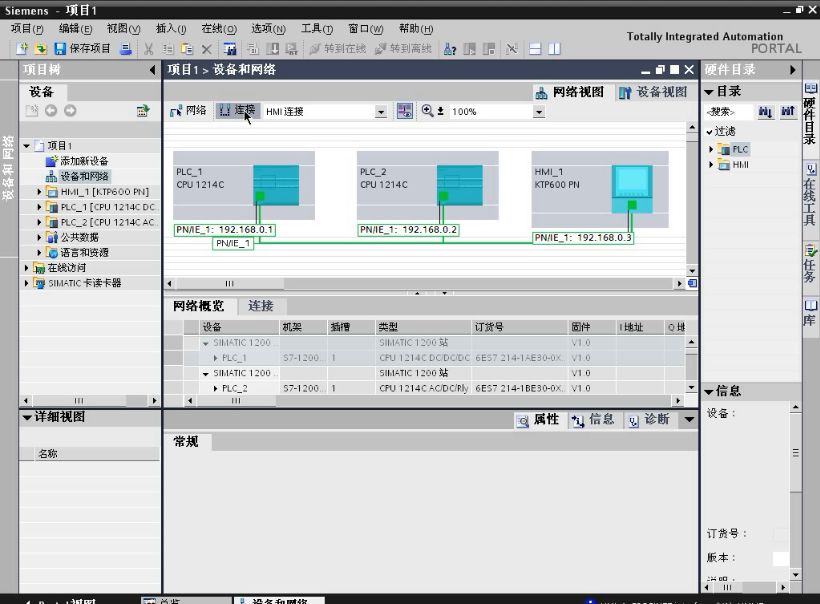

為了實現HMI和PLC的通信，必須組態HMI與PLC的連接。點擊菜單欄中的“連接”，切換到該頁面。

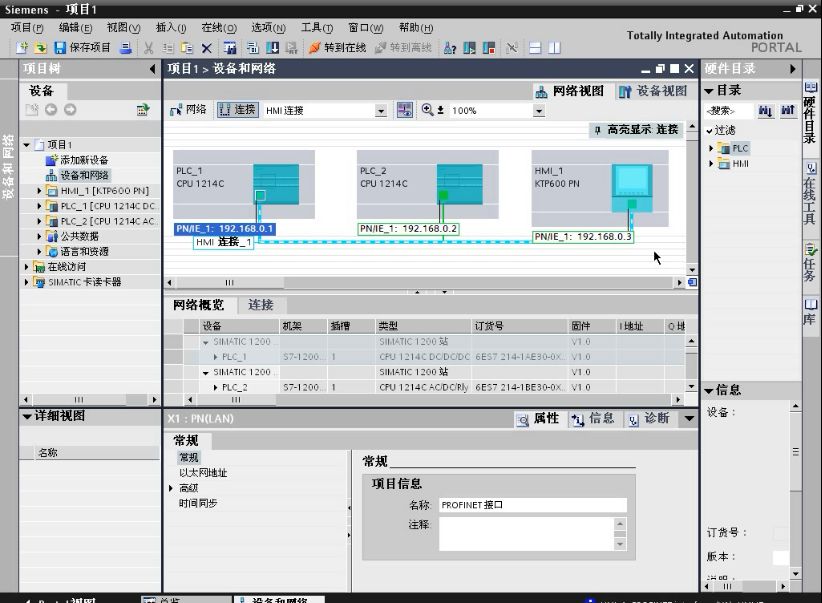

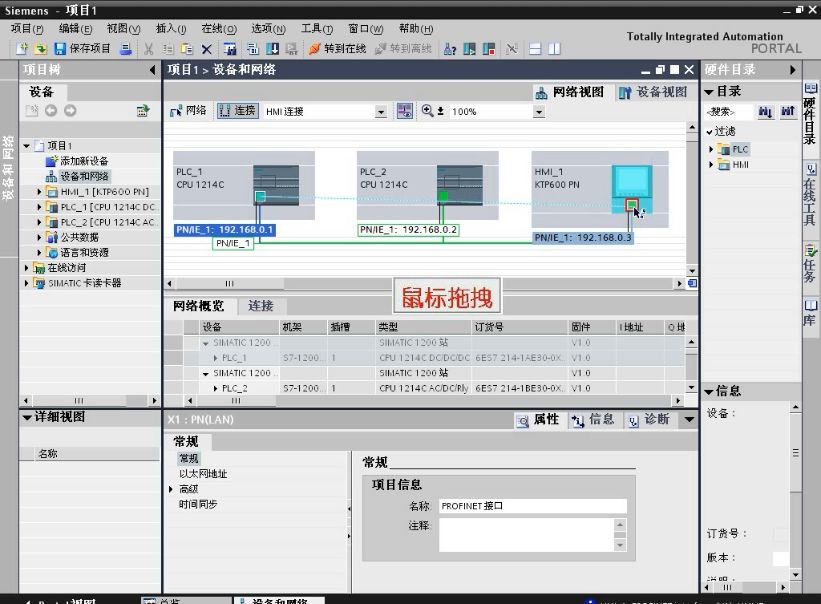

鼠標拖拽網口連線。

同理完成第二個PLC與HMI的連接。

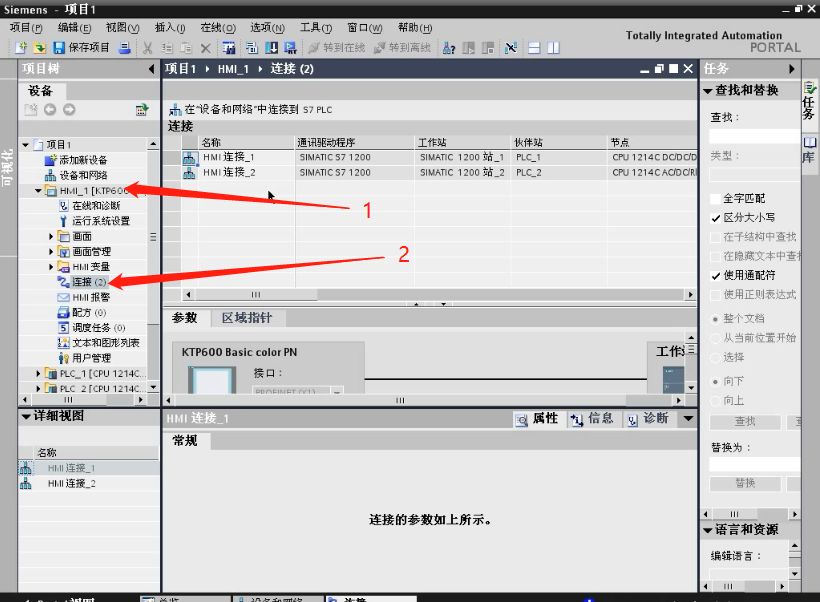

打開HMI的連接，剛才在網絡視圖中創建的HMI連接，自動添加到該設備的連接表中。
