orcad的DRC檢測參數設置的含義是什么？

答：orcad進行DRC檢測時，如圖3-63所示，需要對參數進行設置，每個參數的含義如下所示：

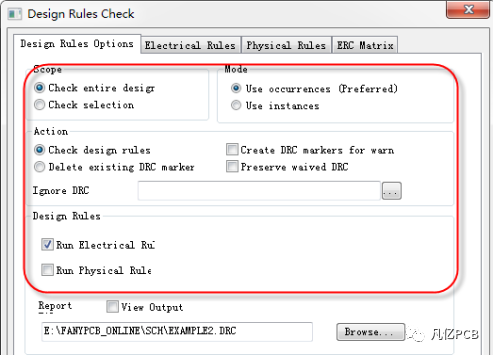

圖3-63  DRC參數上設置示意圖

? Check entire design：DRC檢查整個原理圖；

? Check Selection：DRC檢查選擇的部分電路；

? Use occurrences：選擇所有事件進行檢查；

? Use instances(preferred)：使用當前實體（建議）。所謂實體是指放在繪圖頁內的元件符號，而事件指的是在繪圖頁內同一實體出現多次的實體電路。例如，在復雜層次電路圖中，某個子方塊電路重復使用了3次，就形成了3次事件；不過子方塊電路內本身的元件卻是實體；

? Check design rules：對當前的設計文件進行DRC檢測；

? Delete existing DRC marker：刪除DRC檢測標志 Report；

? Create DRC markers for warnings：進行DRC檢測若發現錯誤，在錯誤之處放置警告標志；

? Run Electrical Rules：勾選進行電氣規則的檢查；

? Run Physical Rules：勾選進行物理規則的檢查。
