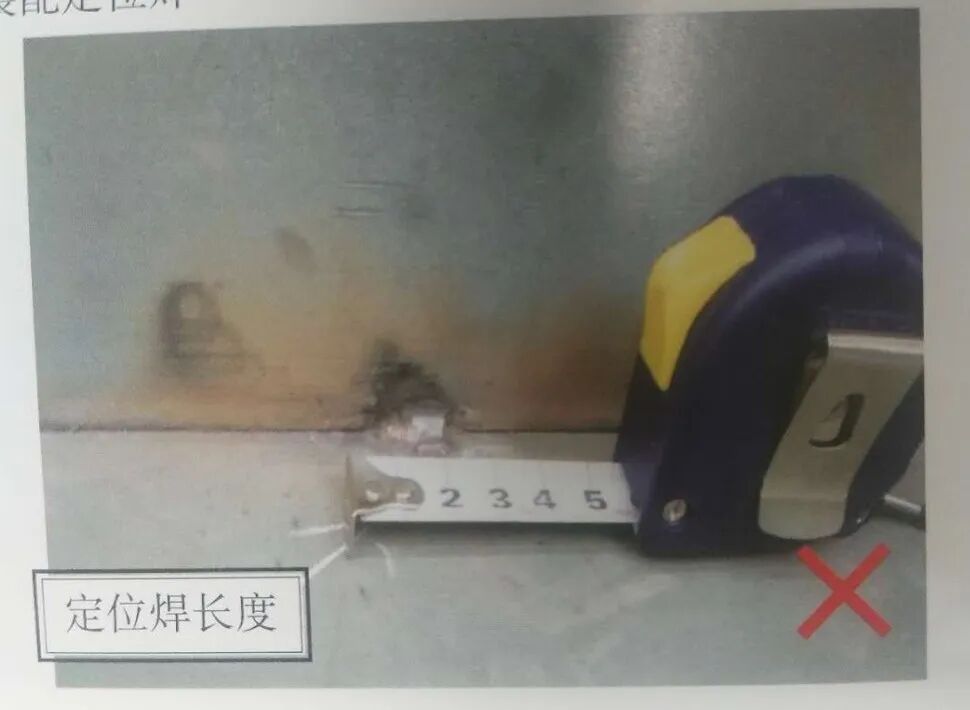

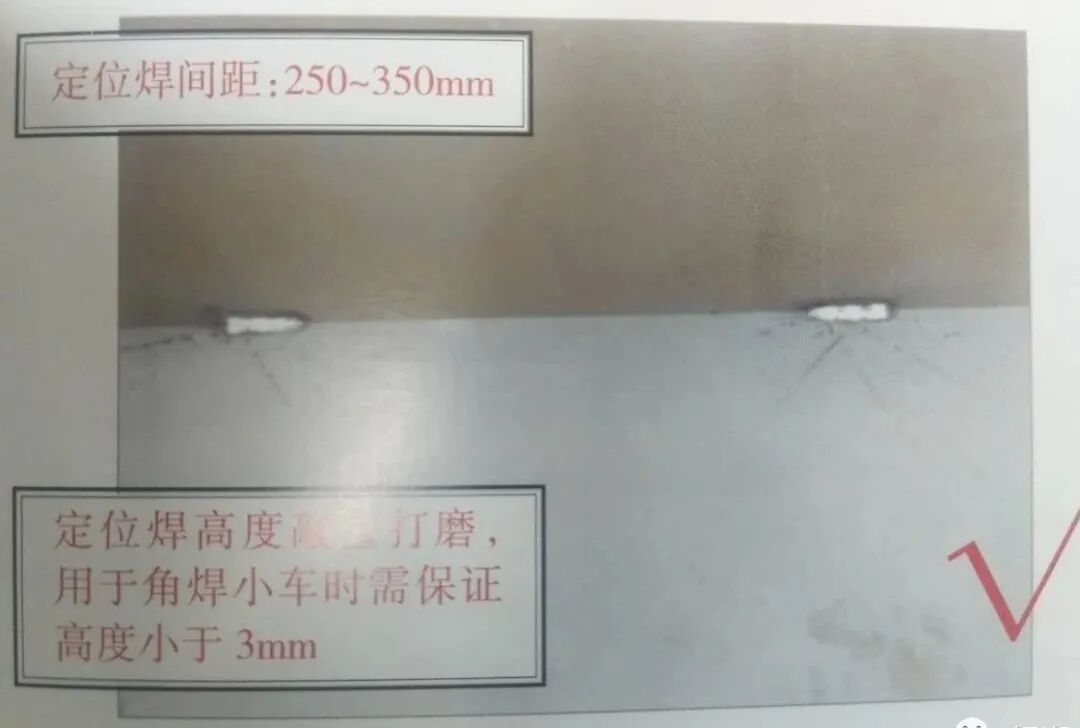

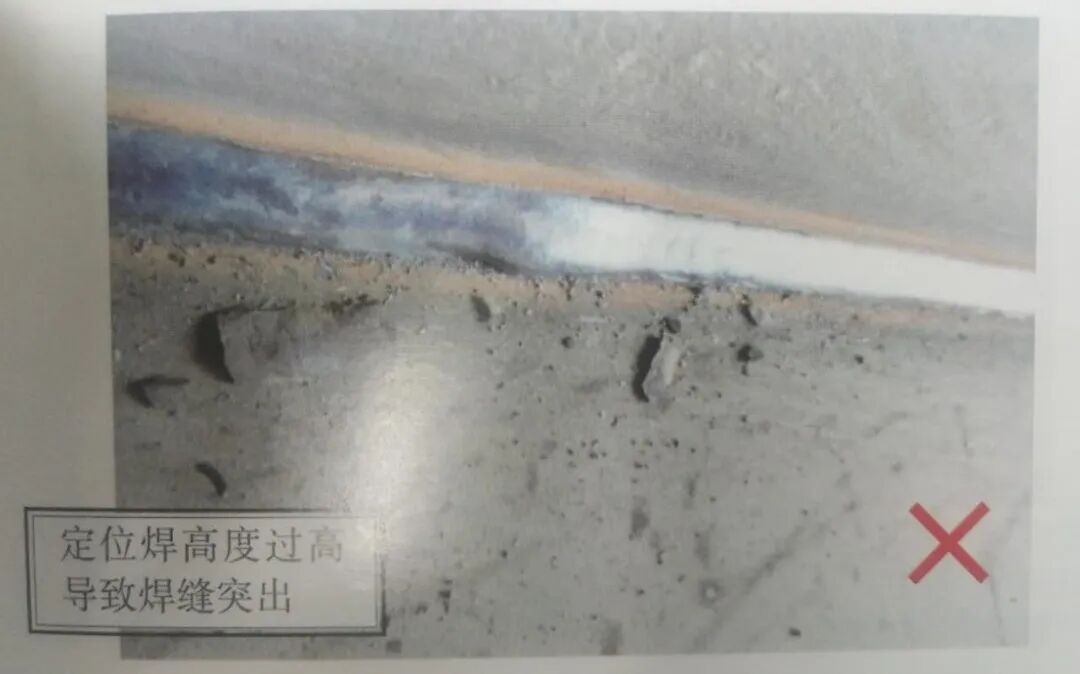

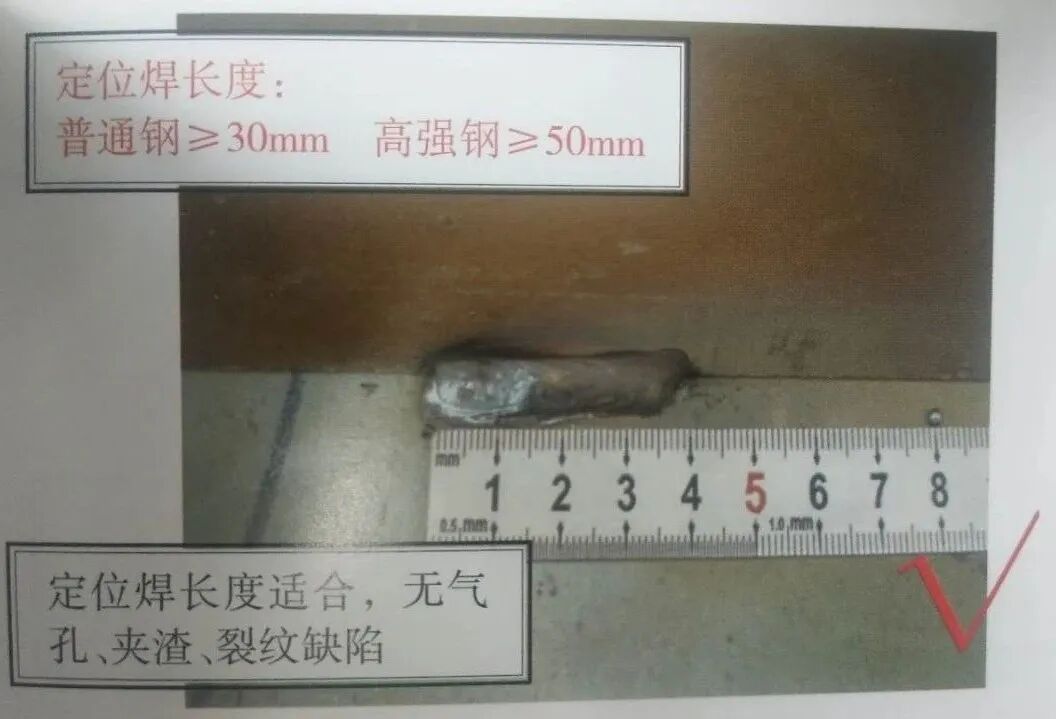

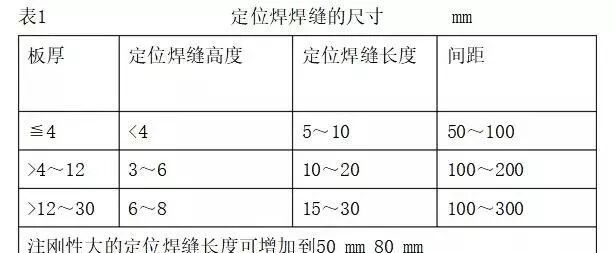

焊接時如需預(yù)熱則定位焊前亦應(yīng)進(jìn)行預(yù)熱，預(yù)熱溫度應(yīng)比正常焊接時提高 30 ~ 50℃。

定位焊為間斷焊，工件溫度較正常焊接時低，由于熱輸入量不足，易產(chǎn)生未焊透，故焊接電流應(yīng)比正常焊接時提高 10 ％~ 15 % 。

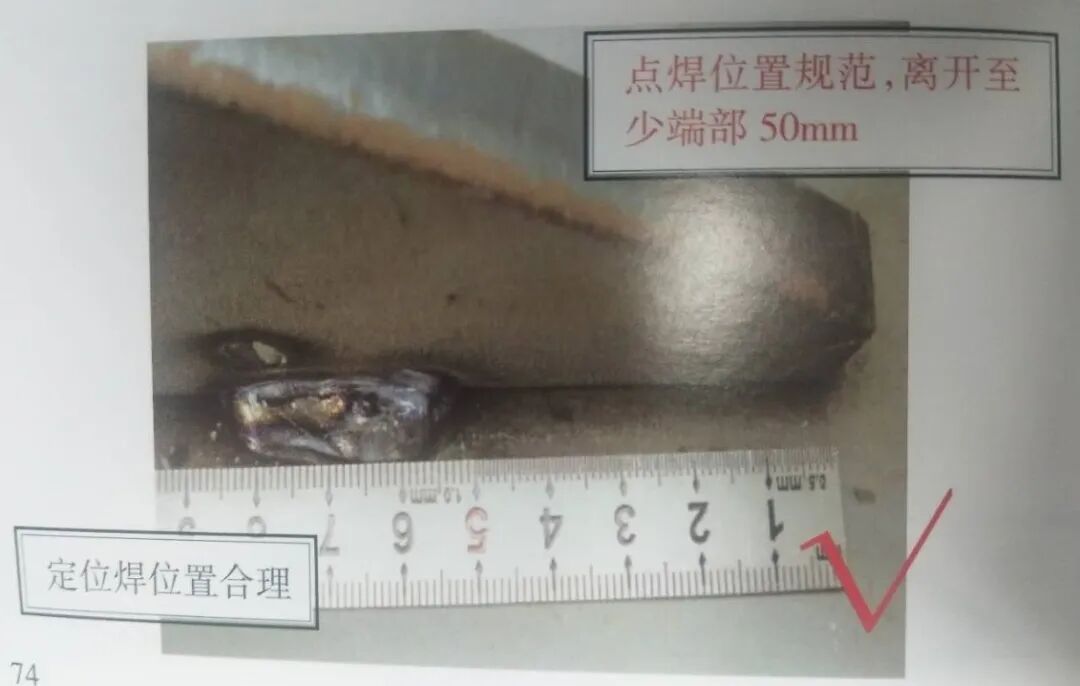

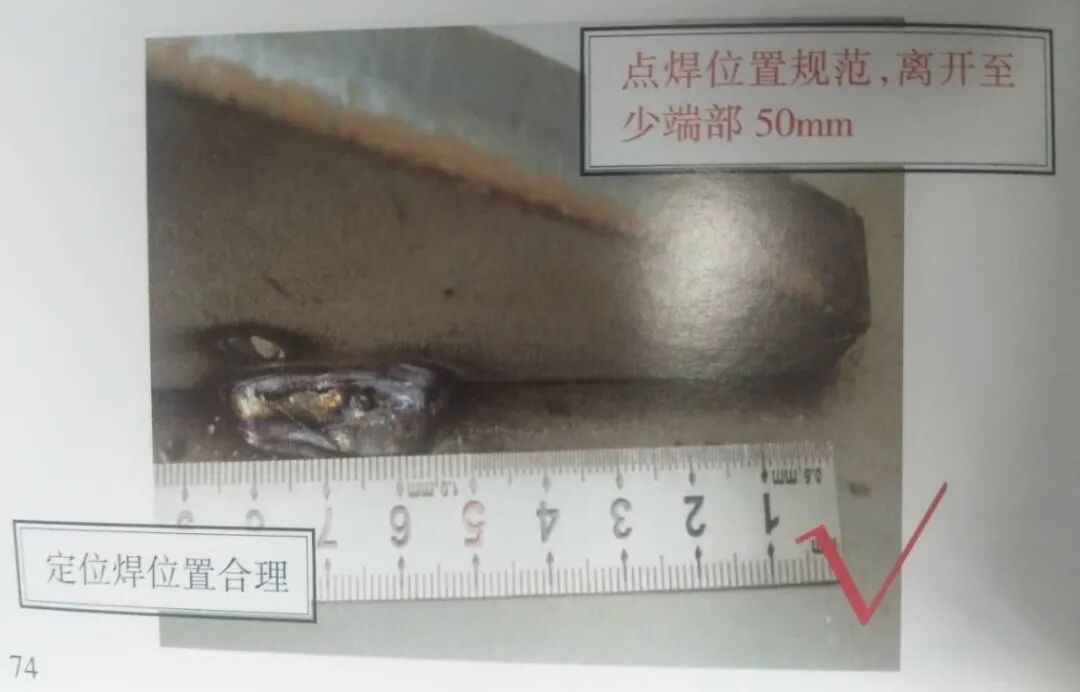

在焊縫交叉處和焊縫方向急劇變化處不應(yīng)進(jìn)行定位焊，可離開 50 mm 左右進(jìn)行定位焊 。

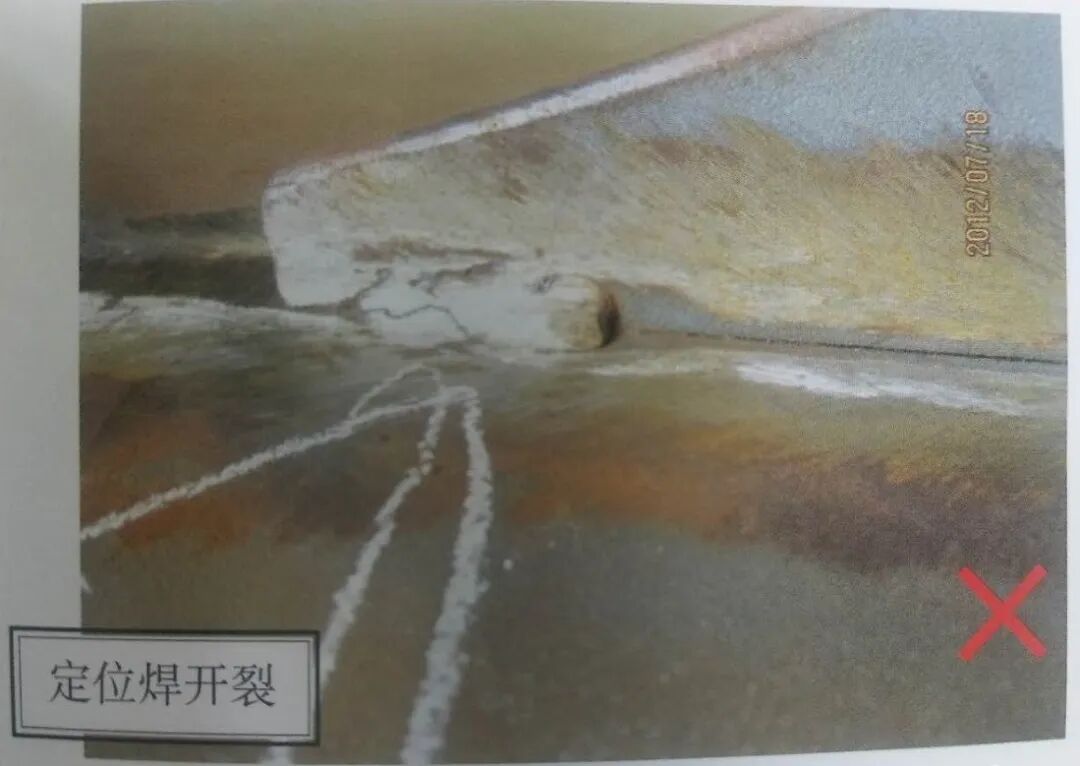

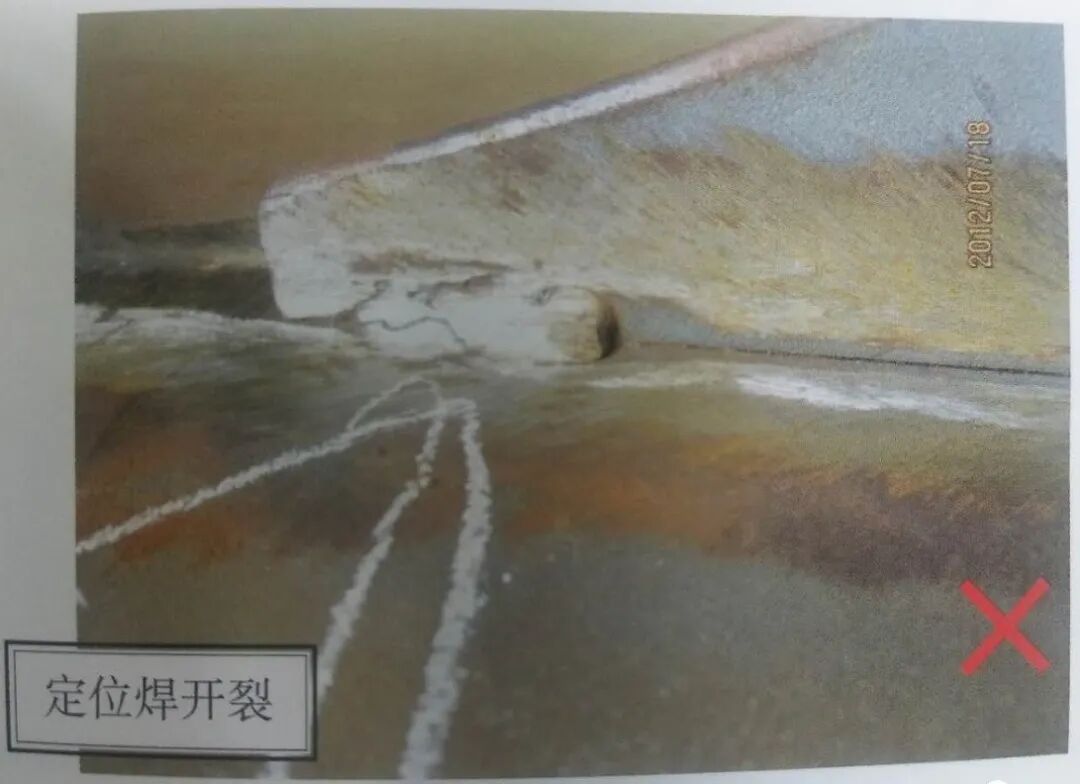

定位焊時，焊接拘束度大，容易開裂，為了防止開裂，應(yīng)盡量避免強(qiáng)行組裝。

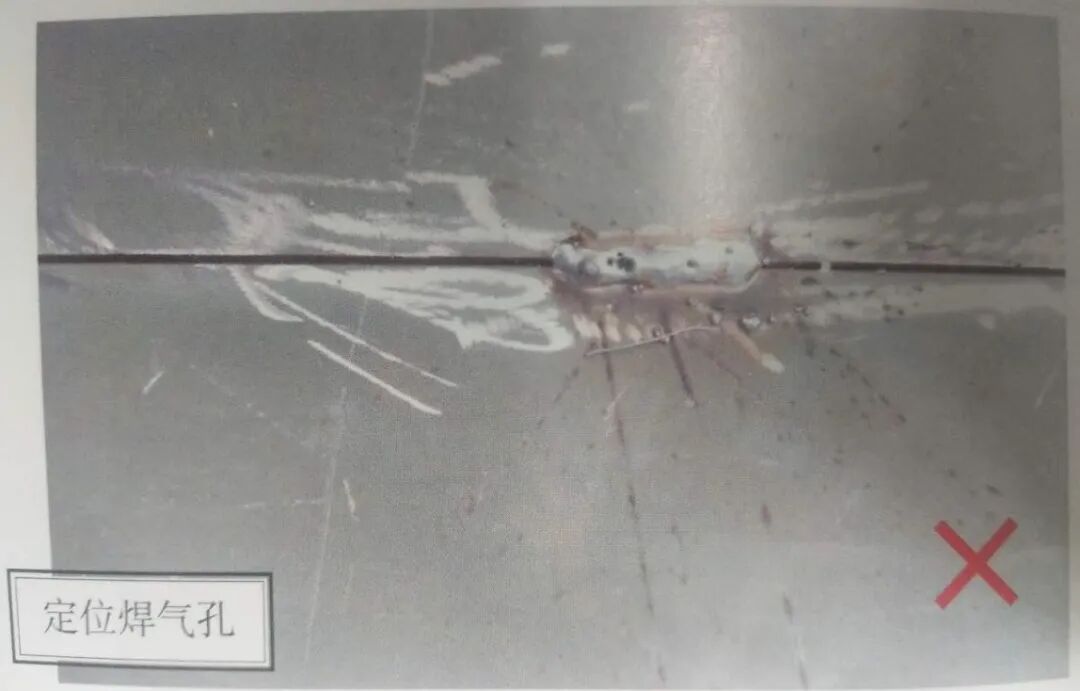

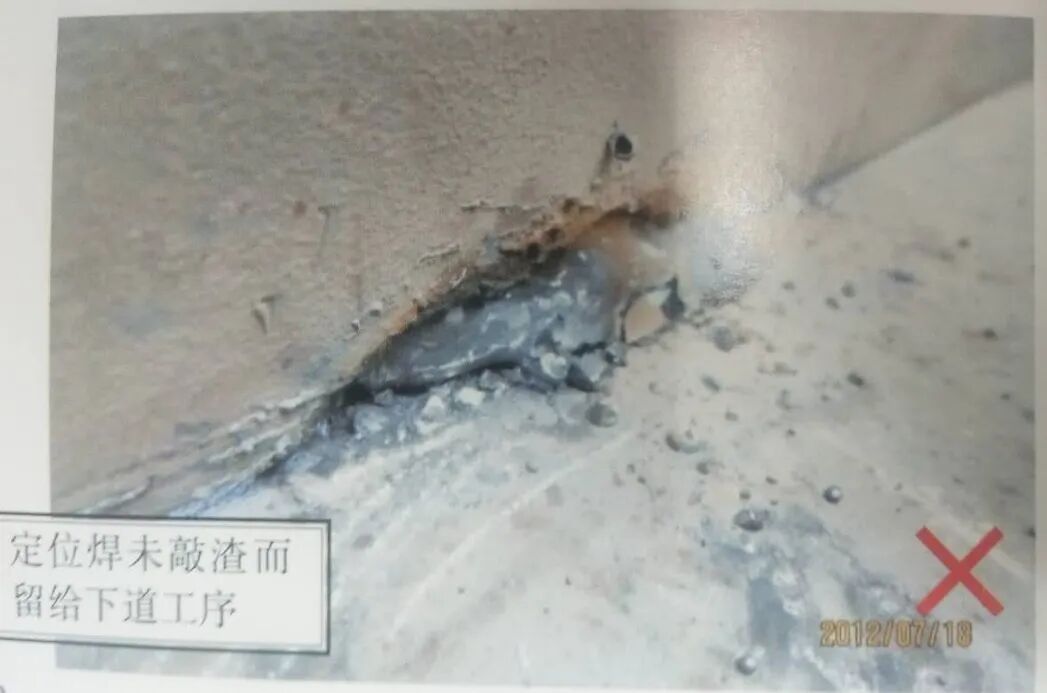

當(dāng)發(fā)現(xiàn)定位焊焊縫中存在裂紋和不允許的缺陷時，應(yīng)及時鏟除掉并移位重焊。

定位焊起頭和結(jié)尾處應(yīng)圓滑以防焊縫接頭在該處產(chǎn)生未焊透。

對于珠光休耐熱鋼和標(biāo)準(zhǔn)屈服強(qiáng)度下限值 σs?≧392 MPa 的低合金鋼定位焊時應(yīng)在坡口內(nèi)引弧，嚴(yán)禁在母材表面引弧。定位焊后應(yīng)盡快進(jìn)行焊接并焊滿整個焊縫，避免中途停頓時間過長。

不銹鋼定位焊應(yīng)在坡口內(nèi)進(jìn)行，需要加焊輔助板時應(yīng)用與母材相同鋼種的材料去除輔助板時應(yīng)防止損傷基體金屬焊接處應(yīng)打磨光滑 。

不銹復(fù)合鋼板定位焊應(yīng)在基層金屬坡口內(nèi)采用焊接基層金屬的焊接材料進(jìn)行。
