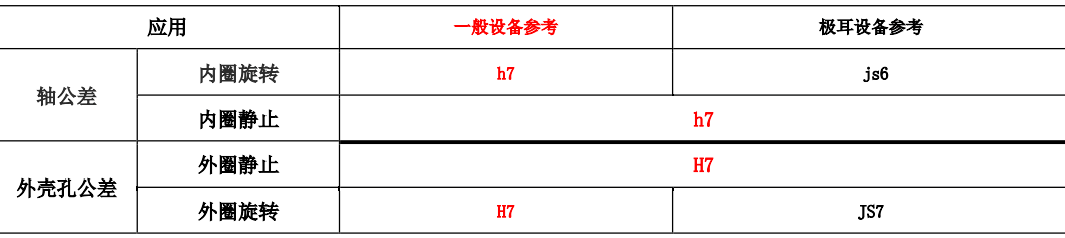

一、徑向軸承配合公差參考

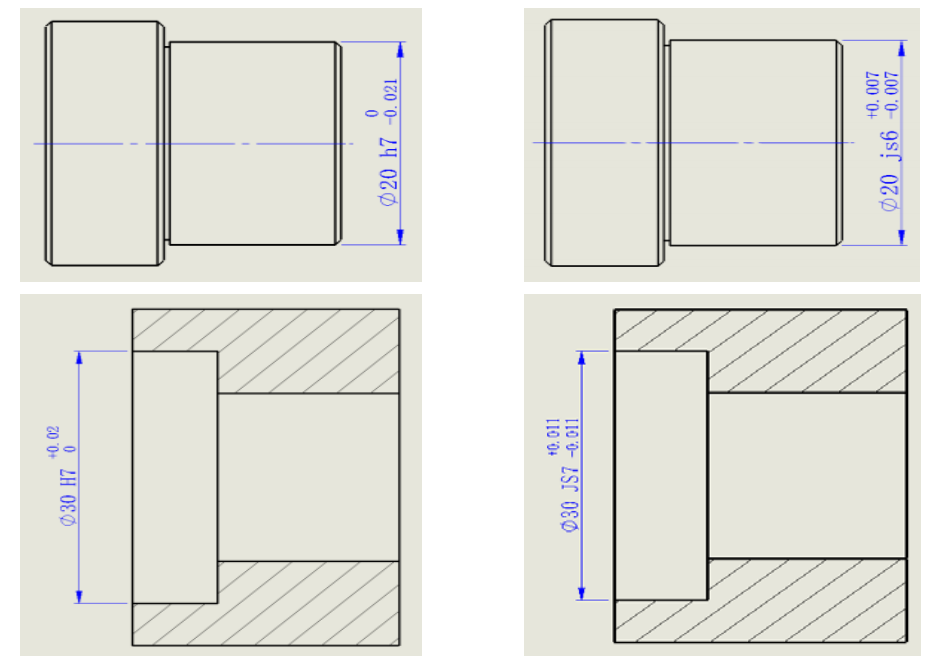

如下圖軸承軸頸和外殼孔的標注：

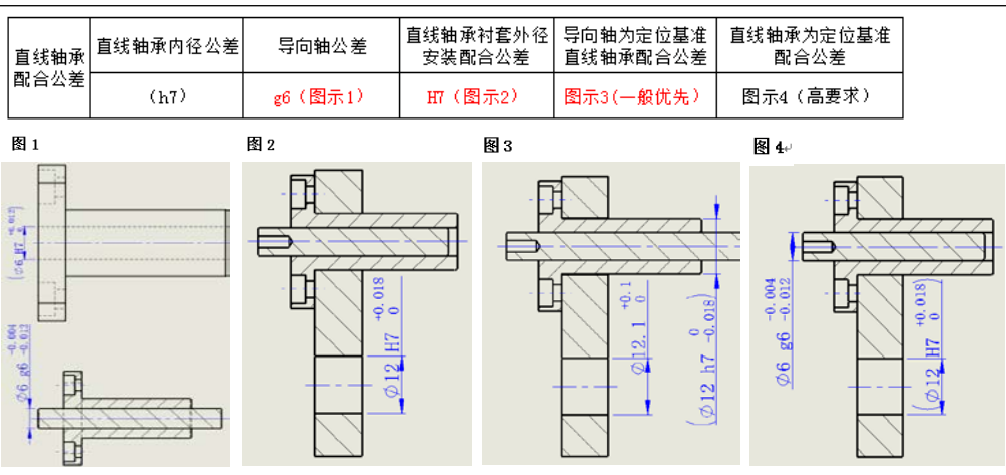

二、直線軸承公差配合參考

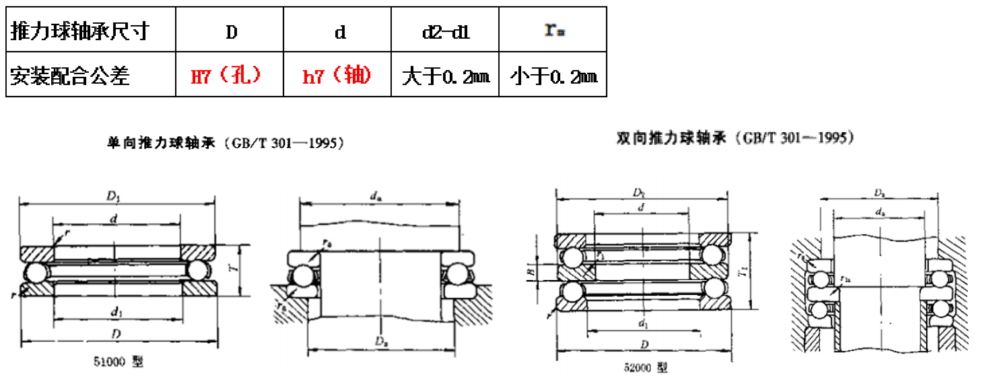

三、端面推力球軸承公差配合參考

按裝配的實際配合要求選擇,通常參考上述公差配合，精 度到絲級,小數點后兩位，第三位小數點通常結合經驗一般 按四舍五入取，特殊機構除外。（我們推薦你關注“機械工程師”公眾號，第一時間掌握干貨知識、行業信息）

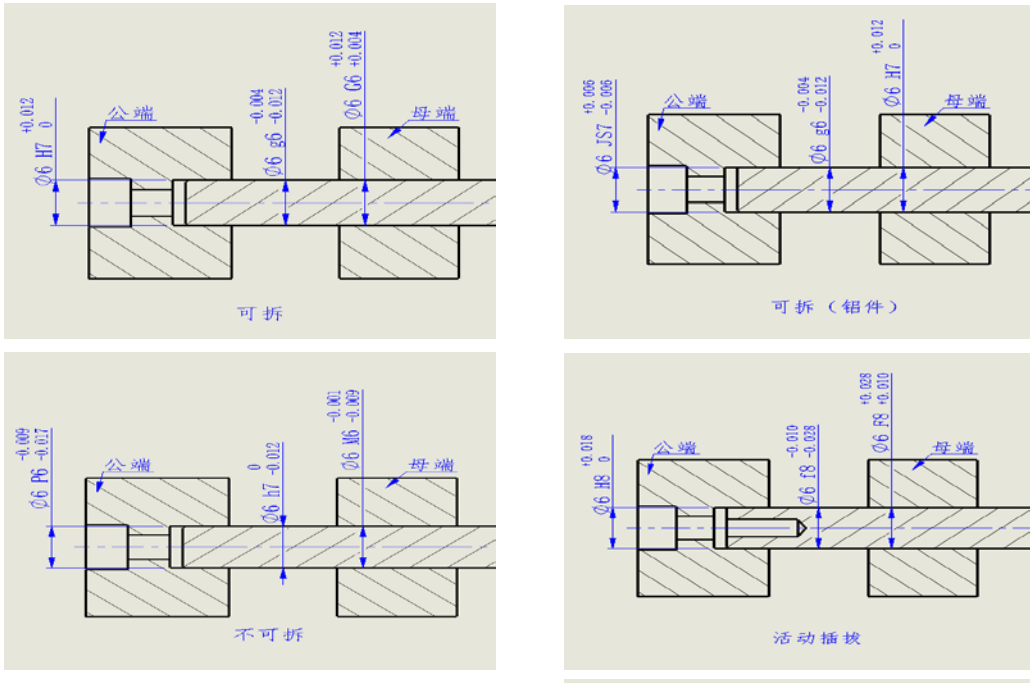

四、定位銷/軸公差配合參考(優先采用基孔制，孔 IT7,軸 IT6)

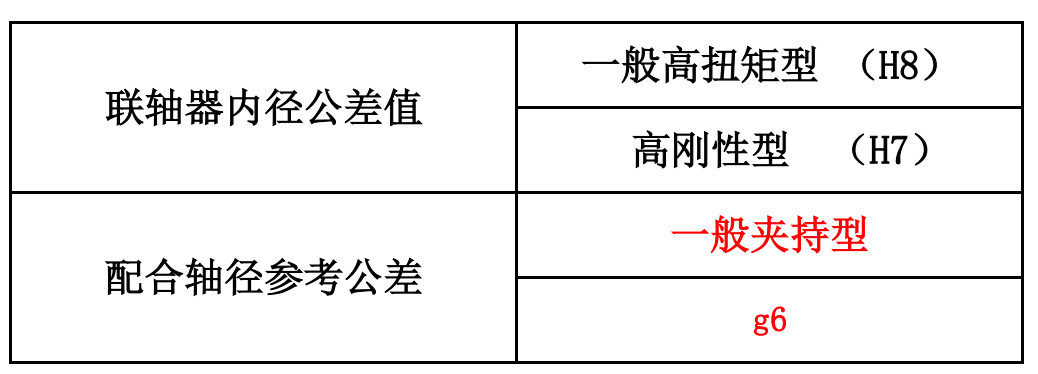

五、聯軸器與軸的配合公差參考

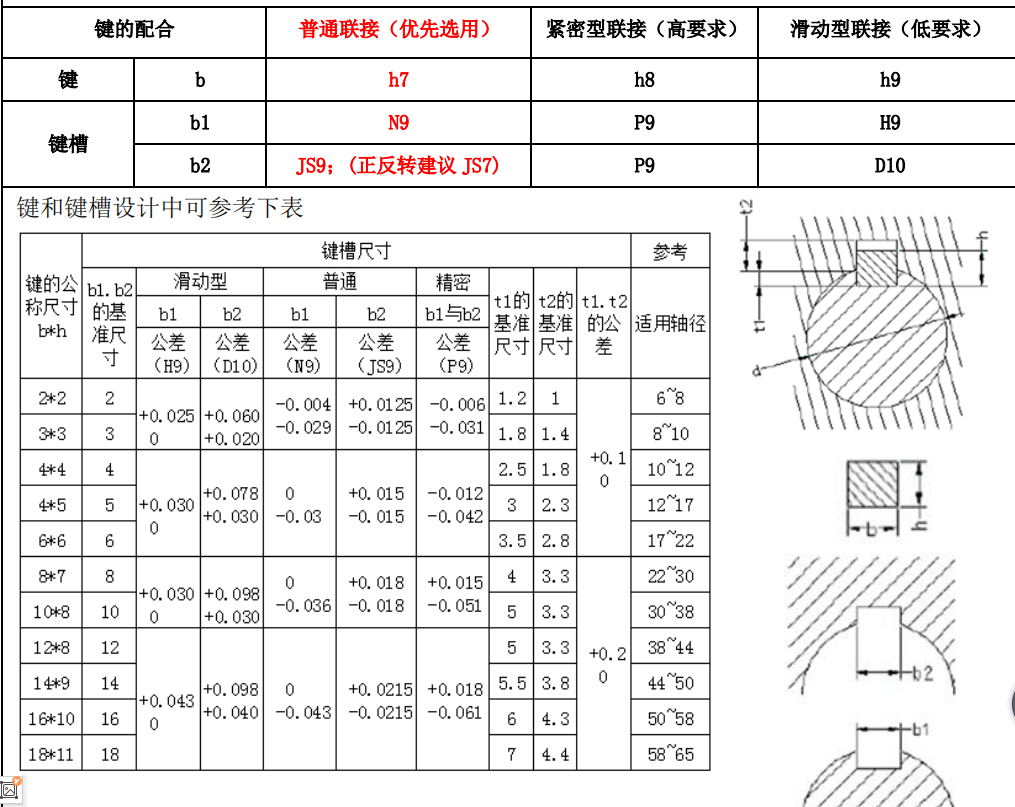

六、鍵公差配合參考(普通平鍵的公差 b1 b2）

一般情況參考上述設計，特殊要求時按實際需要設計。（我們推薦你關注“機械工程師”公眾號，第一時間掌握干貨知識、行業信息）

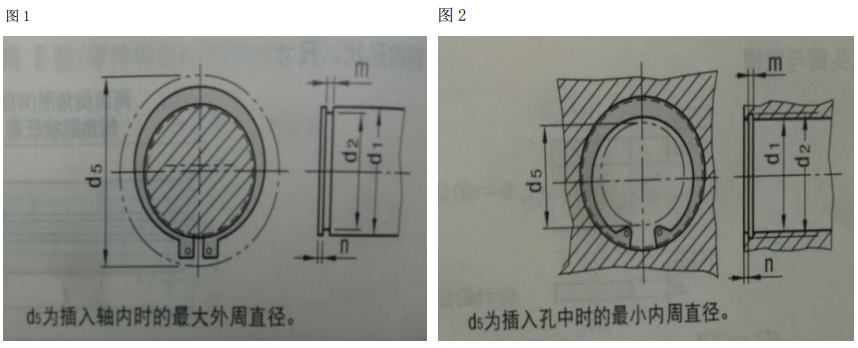

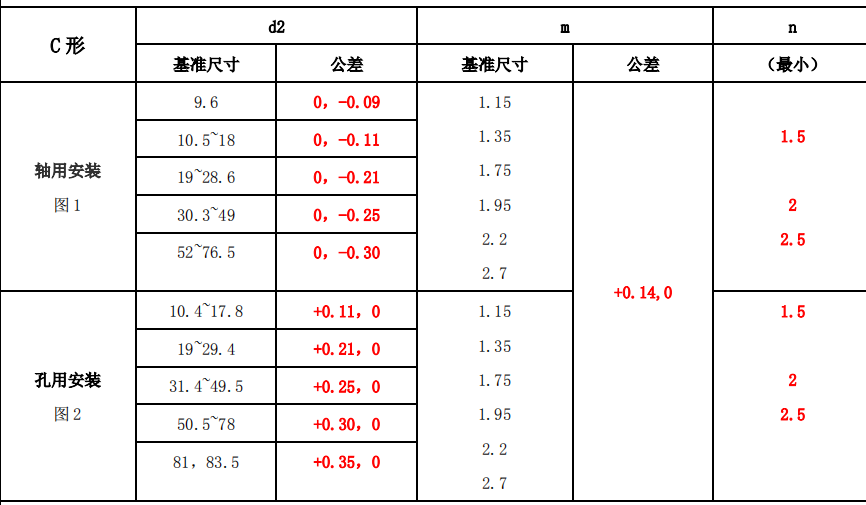

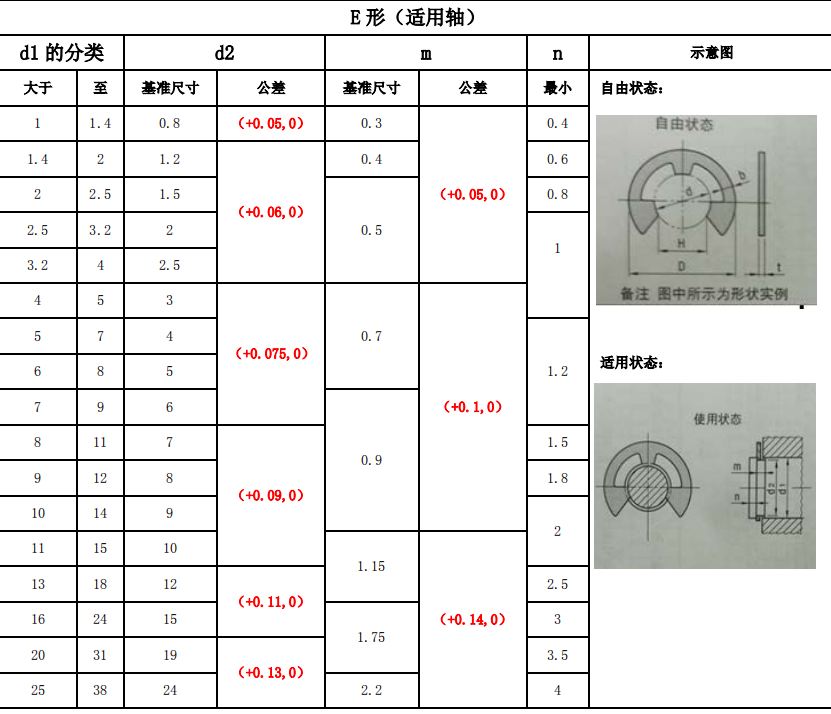

七、卡簧的公差配合參考（單位 mm）

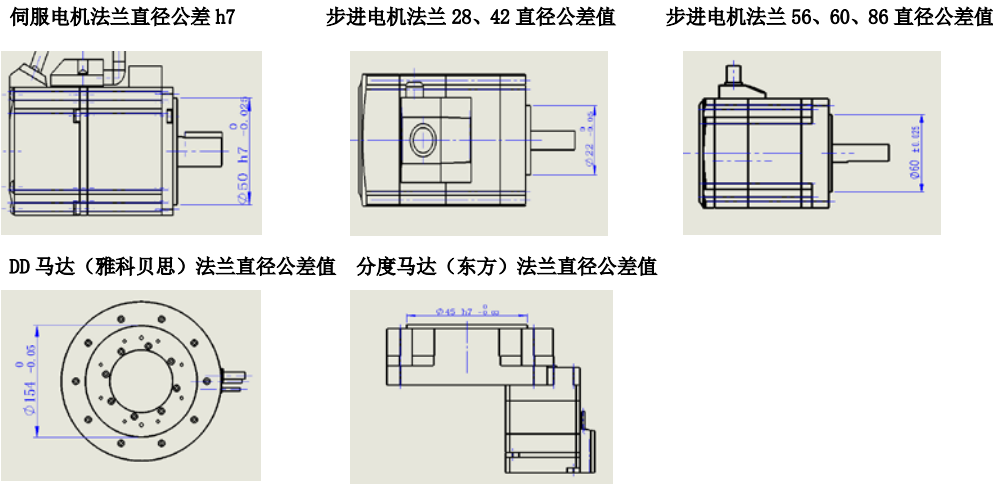

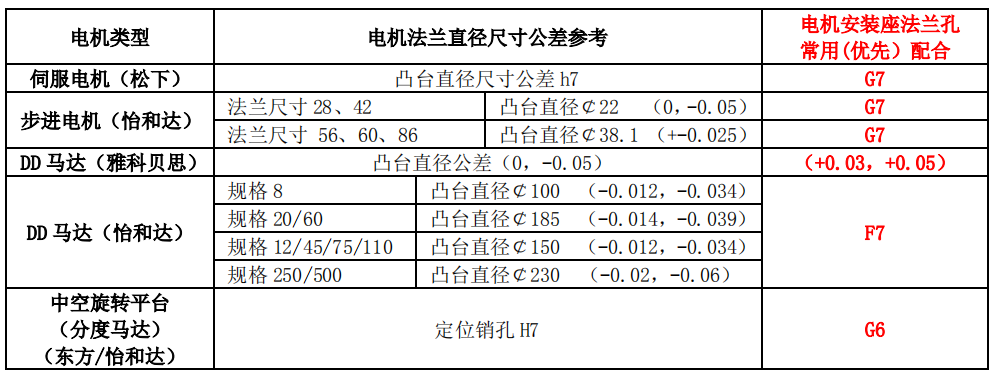

八、電機安裝卡位的配合公差參考

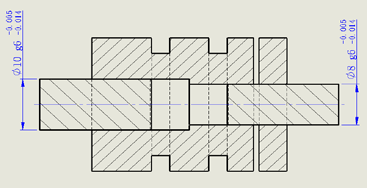

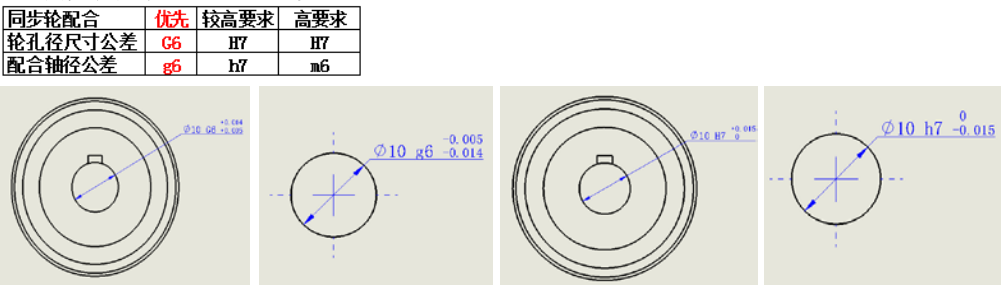

九、同步輪安裝配合公差參考

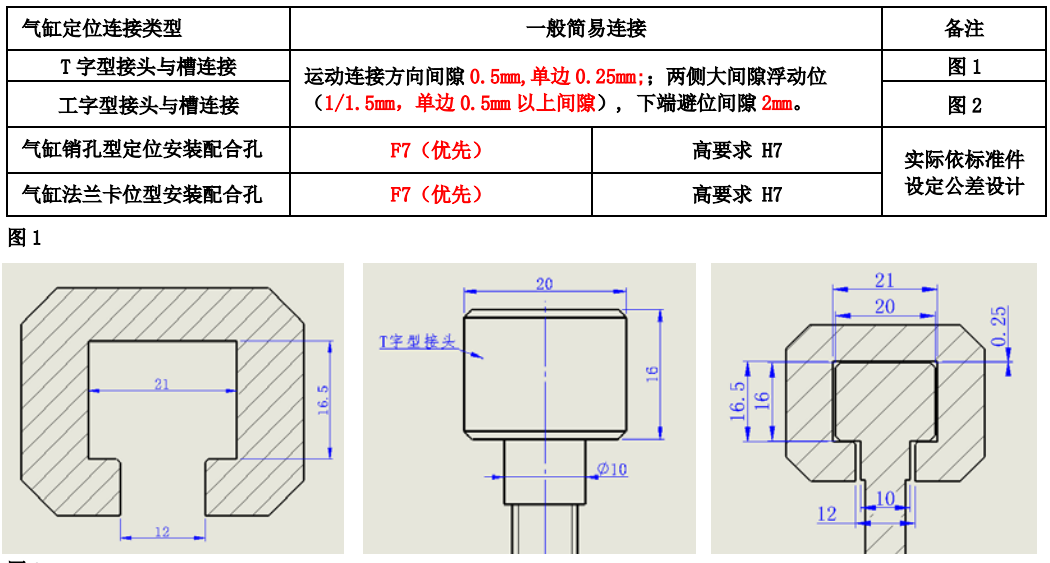

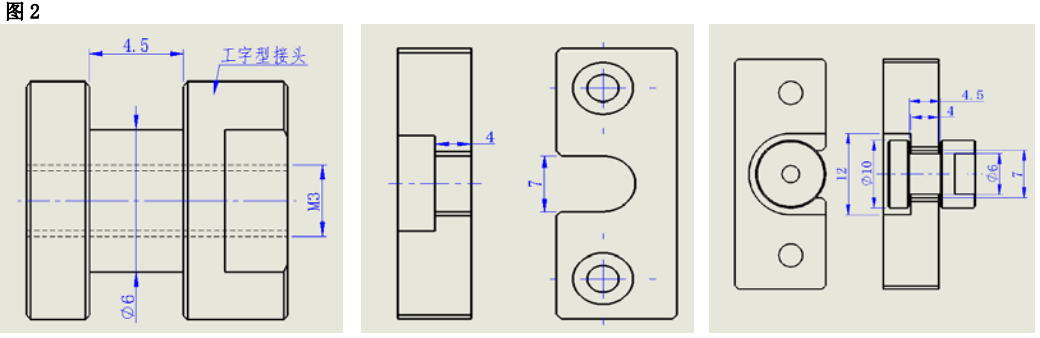

十、氣缸聯接安裝的配合公差參考

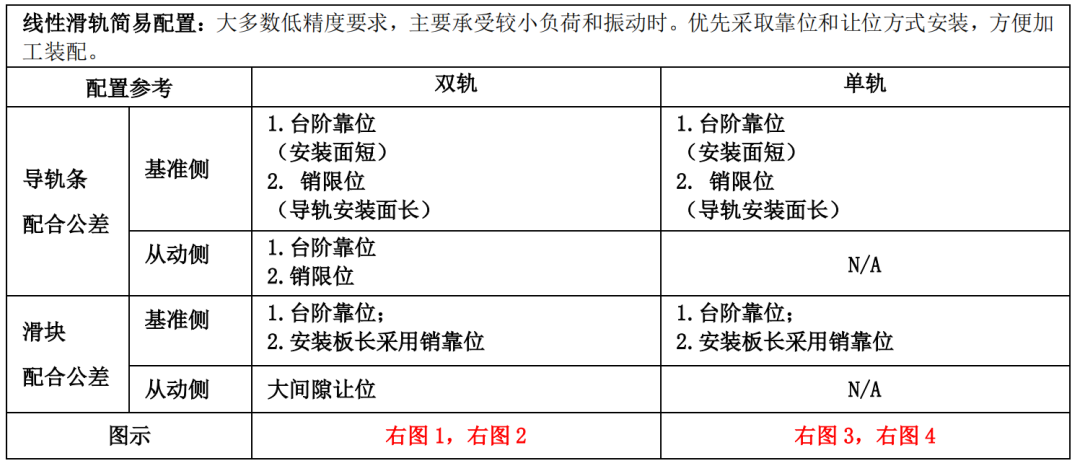

十一、常用線性導軌配置公差配合參考

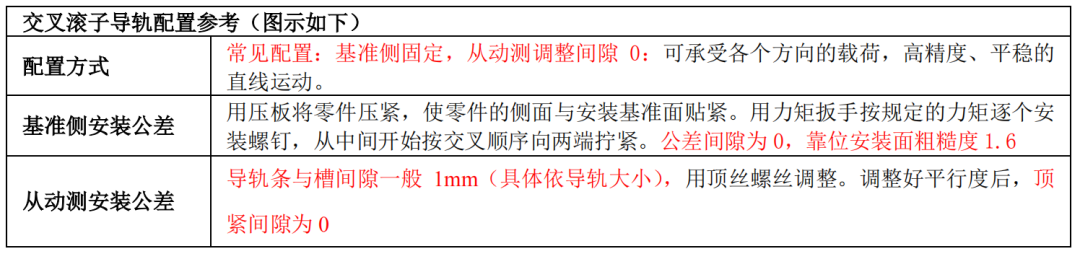

十二、交叉滾子導軌安裝公差配合參考

一般情況參考上述設計，特殊要求時按實際需要設計。
