塑料模具鋼的選用直接影響著模具的成本和模具的使用壽命。所以塑料模具鋼應根據成型的塑料種類,制品的形狀,尺寸精度,質量要求及制品的使用要求,同時要考慮模具制造條件和加工方法,來選擇合適的鋼材。

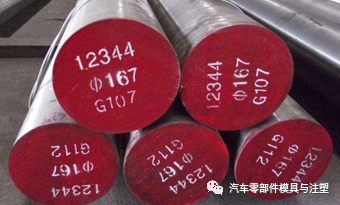

一.成型部件鋼材的選用

2.1.1 對于透明的塑料制品,需如下選擇:

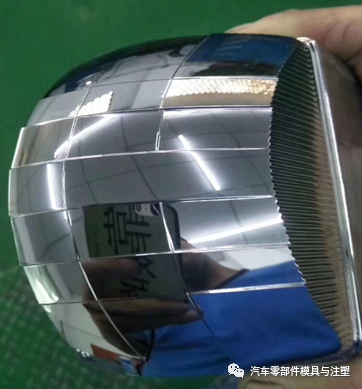

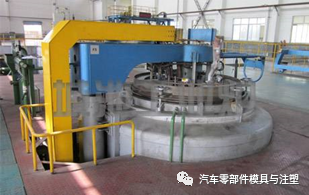

（1）若制品的要求很高,要求高透光性或鏡面效果,成型塑料為ABS、PS、PMMA、PC 等,宜選用 高檔進口的P20 系列,此系列包括718H(ASSAB)、S136ESR(ASSAB)、S136H(ASSAB)等，其中 718H(ASSAB)預硬態，一般不需再進行熱處理，S136ESR(ASSAB)為退火態，硬度一般為 HB160-230,粗加工后需進行真空淬火處理，硬度一般為HRC50±2

（2）若制品要求不是很高,成型材料為PP、ABS、PS 等可選用中檔的進口P20、2738（進口) 等。

2.1.2 對于非透明件,但外觀要求很高的制品有如下選擇:

（1）小型、精密的模具及所用塑料對鋼材有較強沖擊性,應選用高檔進口P20 系列，如： 718H(ASSAB)、S136ESR(ASSAB)、S136H(ASSAB)等。

（2）中大型塑料制品,成型材料對鋼材無特殊要求,此類模具外觀面可選用中檔進口的P20 系列， 如： 2738(進口)等。 成型非外觀部件可選用低檔的進口P20 系列或國產P20  系列。

（3）對于其它結構較簡單,產量不高,無較高外觀要求的模具。應選用國產P20 系列。如： 718H(上鋼五廠)、鍛件718（寶鋼/撫鋼）、鍛件P20（寶鋼/撫鋼）

2.1.3 對制品要求不高,所用材料對鋼材無特殊要求,此類模具有如下選擇:

（1）對于大型制品,外觀部分構件選用中低檔的進口P20 系列,經客戶認可也可選用718(國產）鋼 料，進口的優質中碳鋼,如S55C、S50C 等。

（2）對于小型制品,產量較高,結構較復雜,成型構件可選用低檔的進口P20 系列。

（3）對于其它結構較簡單,產量不高,無較高外觀要求的模具,可選用P20(國產B30PH)。

2.1.4 對于參與成型的活動部件有如下選擇:

（1）透明件應選用拋光性好的中高檔進口P20 系列，如718H(ASSAB)、S136H(ASSAB)、 2738(進口)等

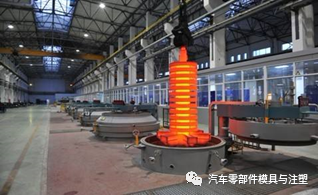

（2）非透明件,一般應選用硬度和強度較高的中高檔進口P20 系列,表面進行離子滲氮硬化處理， 如： 斜頂采用2738(進口)，氮化層深度為0.15-0.2mm,硬度為HV700 。

（3）對參與成型的鑲芯,最好選用硬度和強度較高的中高檔進口P20 系列,要求不高的可用P20(國 產B30PH)代替。

2.1.5.特殊應用情況下材料的選用：

（1）、對于成型PVC 和電鍍ABS 等對鋼材有腐蝕性的塑料的模具,若制品要求較高,可選用進口 的耐蝕鋼,如S136ESR(ASSAB)、S136H(ASSAB)等。 要求一般的可選用國產的耐蝕鋼。

（2）、對于模具較難冷卻的部分或要求冷卻效果較高的部分,應選用鈹銅合金。（MM40）

（3）、制品的材料為PP+玻纖或客戶指定要硬模應選用8407。

（4）、產品困氣位置不能通過其它方法排氣可以選擇透氣鋼。

2.2.模架鋼材的選用：

模架材料參照相關標準，一般選用進口 S50C，要求硬度均勻為HB150-170,且內應力小，不易變 形。
