1 引言

地表附近的巖體，其構造地質對邊坡或地下開挖穩定性起著關鍵性作用，因而統計巖石產狀數據顯得非常重要，不過巖石呈現在離散的三維空間內，為了能夠在工程設計中使用這些數據，需要一種分析技術來把三維數據轉化為二維數據。赤平極射投影(stereographic projection)技術是這種應用的理想工具。與教材中描述的傳統方法不同，這個筆記總結了一種基于實踐的赤平極射投影使用方法，給出了大圓圖(Great Circle)和極點圖(Pole)的快速識圖和繪制方法。

2 赤平極射投影

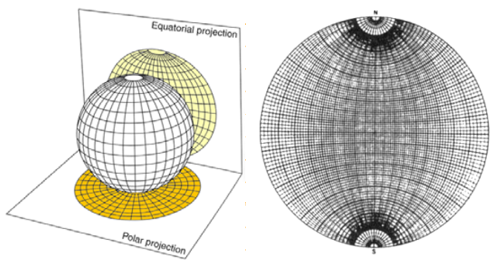

赤平極射投影可以將三維的產狀數據在二維空間來表示和分析。赤平極射投影的呈現方式是“降維”，因此線或點可以代表平面，而點可以代表線。赤平極射投影由一個參考球體組成，其赤道平面是水平的，方向相對北方是固定的，立體投影有極點投影和赤道(equatorial)投影兩大類，如下圖所示。構造地質學中一般使用赤道網。

在赤道網中又分為兩類，一種為等角（Equal Angle)網或稱Wulff網，另一種為等面積(Equal Area)網，或者稱朗伯特Lambert (Schmidt)網。雖然這兩種網都可以用來研究角度關系，但在巖石工程中主要使用等面積(Equal Area)網。在這種網上，參考球體表面上的任何區域被投影后的面積與球體上所在的面積相同，利用這一特性可以繪制極點圖的等值線，從而可以找出極點的集中區域，確定優勢面方向的數量或者集合。

3 大圓圖(Great Circle)

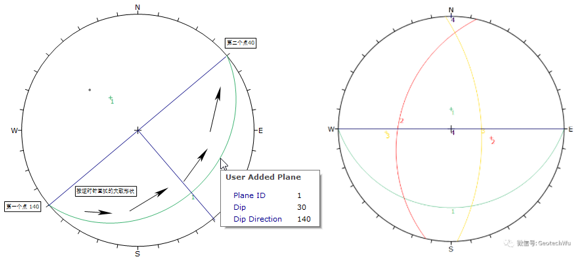

巖石工程中通常使用下半球進行投影，平面與參考球面的交點是一個圓弧，稱為大圓來表示這個平面，這個平面用傾向和傾角來定位。如下圖所示。

首先確定傾向，傾向從正東(E)作為0度開始按順時針方向在圓周上讀取出第一個圓弧點，然后在圓周對稱的方向讀取出第二個圓弧點，按逆時針方向畫弧；連接兩個點，在圓中心做垂線，在該垂線上確定傾角。圓周上的傾角為0度，圓心的傾角為90度，這意味著傾角越小，投影出的大圓距離圓周越近，傾角越大，大圓距離中心越近。下面通過一個例子來說明如何看立體投影圖。在下面的右圖中，共有4個平面。目測極點圖，可以看出4個平面的傾角dip 從大到小依次為4>3>2>1, 而且第4個平面的傾角是90度，因為這個極點落在圓周上，第3個平面的傾角應該大于45度，第1個平面的傾角應該小于30度；目測投影圖，可以看出4個平面的傾向值，第1個平面的傾向約為180度，第2個平面的傾向約為280度，第3個平面的傾向約為90度，第4個平面的傾向一定是180度。

4 極點圖(Pole)

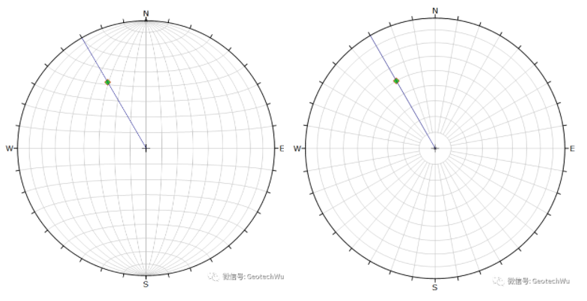

在大規模的節理統計中使用極點圖比使用大圓圖更方便些。極點是平面的法線方向(法向矢量)的徑向線穿透參考球體的點,即垂直于平面的線與下半球表面的交點。極點投影的值代表著一個平面完整的產狀---傾向和傾角。首先確定傾向，傾向從正南(S)作為0度開始按順時針方向在圓周上讀取，確定出傾向點后與圓心相連即為平面的傾向線。然后在這條直線上確定傾角。傾角圓心為0度，圓周為90度，按等角或等面積方法確定。因此傾角小的平面靠近圓心，傾角大的平面靠近圓周；下圖所示的平面傾角50度，傾向150度。
