在結構有限元分析中，常會遇到如橡膠、生物組織等非金屬材料。由于這些材料的力學性能和金屬材料的力學性能有著巨大區別，如大彈性變形，不可壓縮性，粘彈性等等。力學家和工程師們將這些材料統稱為超彈（Hyperelastic）材料，并將描述這類材料的力學模型稱之為超彈模型。

這些超彈材料（模型）都有顯著的特征：

• 能承受很大的彈性（可恢復）變形，有時應變最高可達10倍。

• 超彈材料幾乎是不可壓縮的。因為變形是通過材料分子鏈的拉直引起, 所以在外加應力作用下的體積變化很小。

• 應力-應變關系呈現出高度的非線性。通常, 拉伸狀態下, 材料先軟化再硬化，而壓縮時材料急劇硬化。

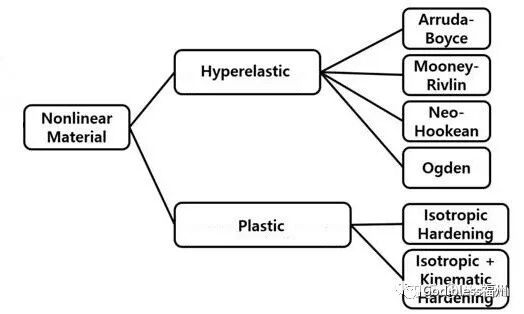

為了預測和分析這些超彈材料的力學性能，力學家們提出了很多模型。常見的超彈模型有：Neo-Hookean, Mooney-Rivlin, Odgen, Arruda-Boyce, Gent, Yeoh, Blatz-Ko等等。目前無論是各種橡膠制品（如密封圈），生物材料（如肌肉），到電影虛擬渲染（CG）都大量用到了這些模型。WELSIM也已經基本支持了這些模型。今天我們就來詳細介紹一下neo-Hookean。

Neo-Hookean模型

Ronald Rivlin（1915-2005）在1948年提出，此Rivlin同時也是提出著名Mooney-Rivlin超彈模型的Rivlin。可以看出neo-Hookean并不是以人名命名的模型。這位出生于英國的力學家早年本科畢業于英國劍橋著名的圣約翰學院（St. John’s Colleage），畢業后沒多久就經歷了第二次世界大戰，先后在通用電氣，英國飛機制造局，大不列顛橡膠制造研究所工作過，并對橡膠的研究展現出極大的興趣和成就。37歲獲得博士學位。后移居美國并先后在布朗大學（Brown University）和里海大學（Lehigh University）任教。

Neo-Hookean模型是所有常用超彈模型中具有最簡單形式的一個。其彈性應變能勢能表達式為

其中，u是初始剪切模量。D1是材料不可壓縮參數。可以發現，模型是以應變張量不變量I_1為基礎的應變能函數。如果材料假設為不可壓縮材料，則J=1，第二項為0。

Neo-Hookean模型是基于經典的統計熱動力學結果推導而出。這點和我們之前介紹的Arruda-Boyce模型是類似的。當Arruda-Boyce模型中的有限網格拉伸參數為無限大時，就等同于neo-Hookean。同時，此模型可以看作是多項式（Polynomial）模型的一種特殊形式。對于多項式模型參數N=1，C01=0時，多項式模型等同于neo-Hookean。

Neo-Hookean模型是一個定常剪切模型，一般它只適用于近似預測30 %～40 % 的單軸拉伸和80 %～90 %的純剪的橡膠力學行為。而對大載荷下的大應變的超彈變型并不是很準確。盡管此模型不如其他模型適用范圍廣，特別對于在大應變或拉伸的工況。但是Neo-Hookean模型也有幾個優越之處：

（1）簡單。只有2個輸入?yún)?shù)。如果材料為不可壓縮假設，則只需要1個參數：初始剪切模量。由于只需從試驗數據中得到一個常數，因而所需的試驗量少。

（2）通用性強。通過一種變形方式下得到的應力應變曲線所擬合的材料常數，可以能用來預測其他變形方式的應力應變曲線。尤其是小、中應變工況。

值得注意的是neo-Hookean由于其模型簡單，計算量小，不僅應用于科學計算。現代電影工業的電腦制作中也有不少超彈體的應用，neo-Hookean超彈模型已經大量應用于電影制作中。如圖，手部運動過程，用neo-Hookean模型計算得出的肌肉與皮膚變化過程顯得極為自然。

如使用neo-Hookean算法所生成的動畫對比，右圖為含有neo-Hookean模型的彈性糖果變形電腦渲染，看起來其彈性變化真實一些。

Neo-Hookean有限元分析實例

下面我們使用有限元軟件WELSIM中的neo-Hookean材料來模擬柔性管材受拉伸作用時的變形狀況，取全模型進行建模，在一側位置施加位移，計算得到位移與應力狀態。

分析步驟：

（1）設置單位制為公制kg-mm，并創建結構靜力學分析工程。

（2）設置材料屬性。

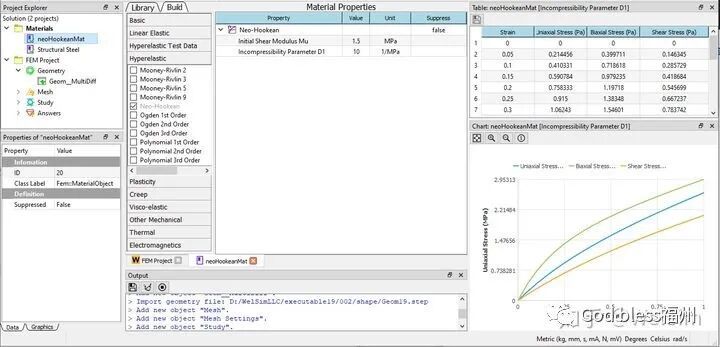

新建一個材料。雙擊此材料節點，進入編輯模式，從超彈材料屬性中，加入Neo-Hookean屬性。并分別賦值：Mu=1.5 MPa, D1=10 MPa^-1。定義完成后可以在曲線窗口看到對應模型的應力應變曲線。修改材料節點名稱為neoHookeanMat。

（3）建立模型。

圓管被視為圓柱形，內徑為3mm，外徑為4.4mm，長度為15mm。

（4）劃分網格：

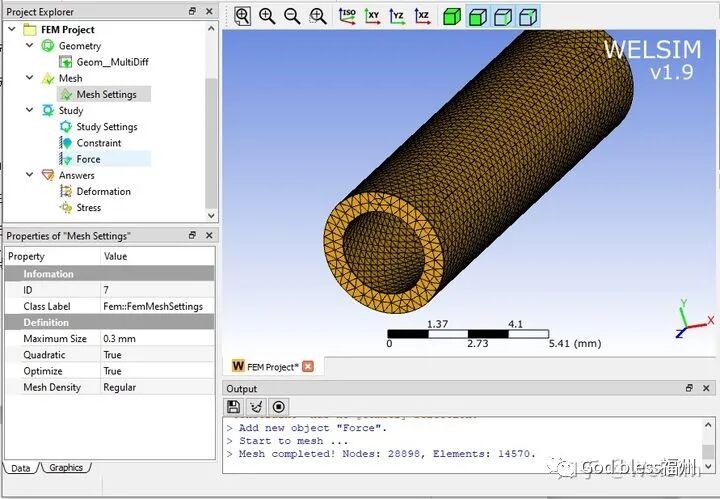

設置最大單元尺寸為0.3mm，并使用高階的單元。網格劃分后得到28898個節點，14570個Tet10單元。

（5）施加約束及載荷

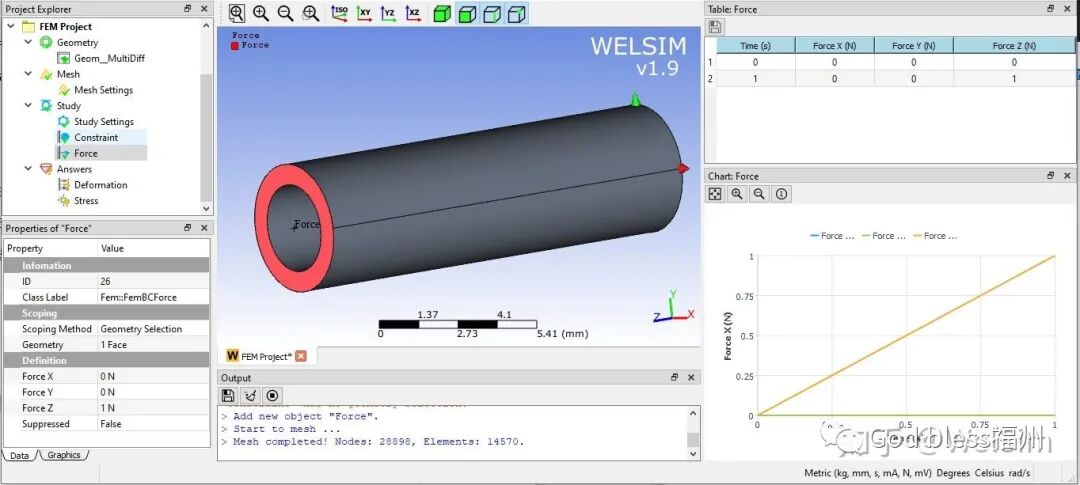

固定軟管的一端，使其U1，U2，U3等于0。在軟管的另一端端面施加Z方向 的水平拉力，大小為1N。

（6）求解設置，計算，及結果后處理。

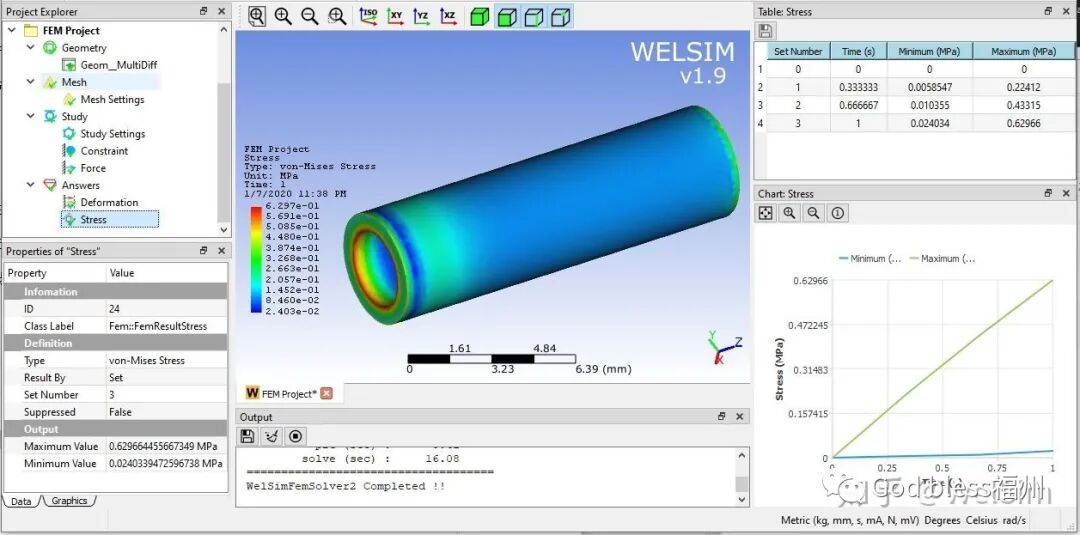

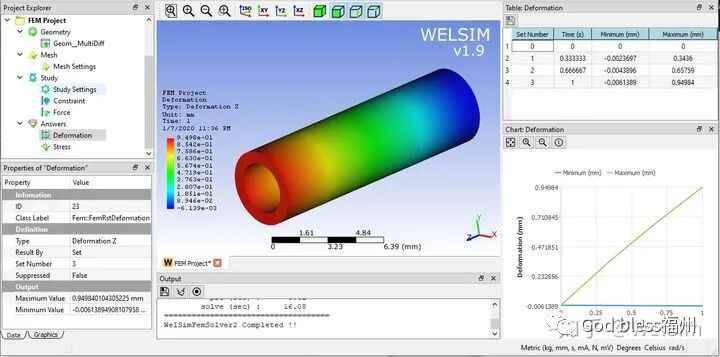

為了便于收斂，設置3個子步。然后點擊求解按鈕進行計算。軟管的Z方向的位移和等效應力如圖所示。

在軟管的固定端部位是最大應力的發生部位，最大應力為0.63MPa。

在有限元軟件出現之前，材料非線性的計算與預測都比較復雜，手工計算超彈材料的變形與應力要花費很多的時間和工作。現在有了有限元軟件，非線性材料的分析工作變得更快捷、準確、有趣了。
