前言

大家好，我是薛哥。安防系統包含視頻監控系統、門禁系統、防盜報警系統等等，這些系統的施工工藝要求是如何的呢？今天就用圖片展示給大家，項目管理人員或者新人看起來更直觀，學習更好。

終將渡過成長的海


01

正文


視頻監控系統

實際案例，圖文講解弱電安防系統施工工藝要求的圖1

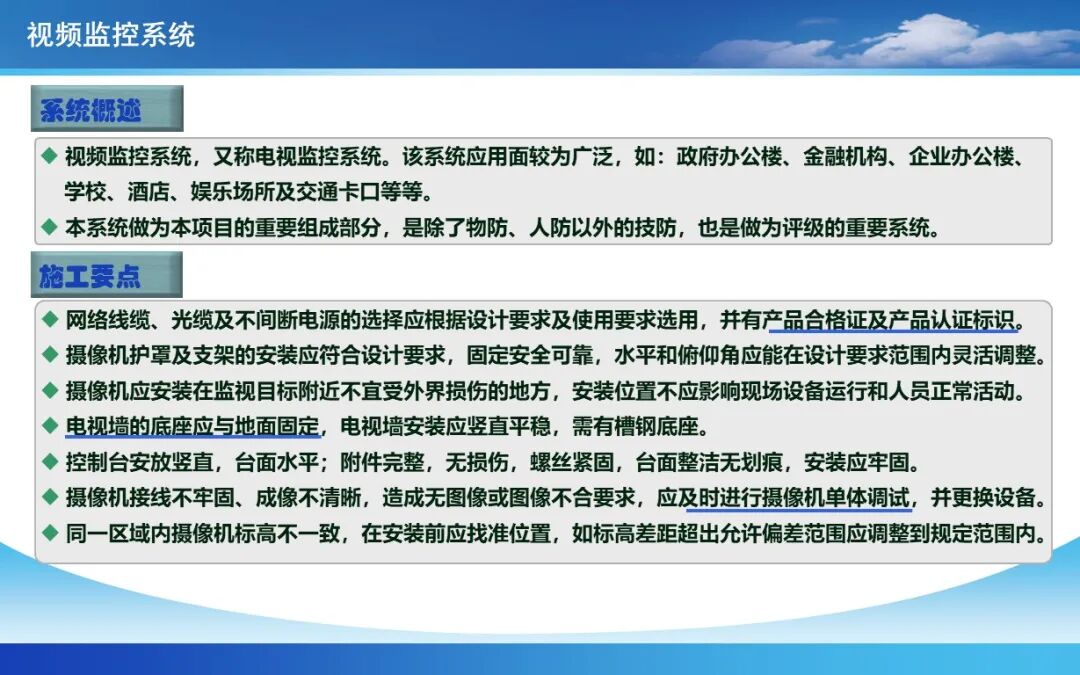

實際案例，圖文講解弱電安防系統施工工藝要求的圖2

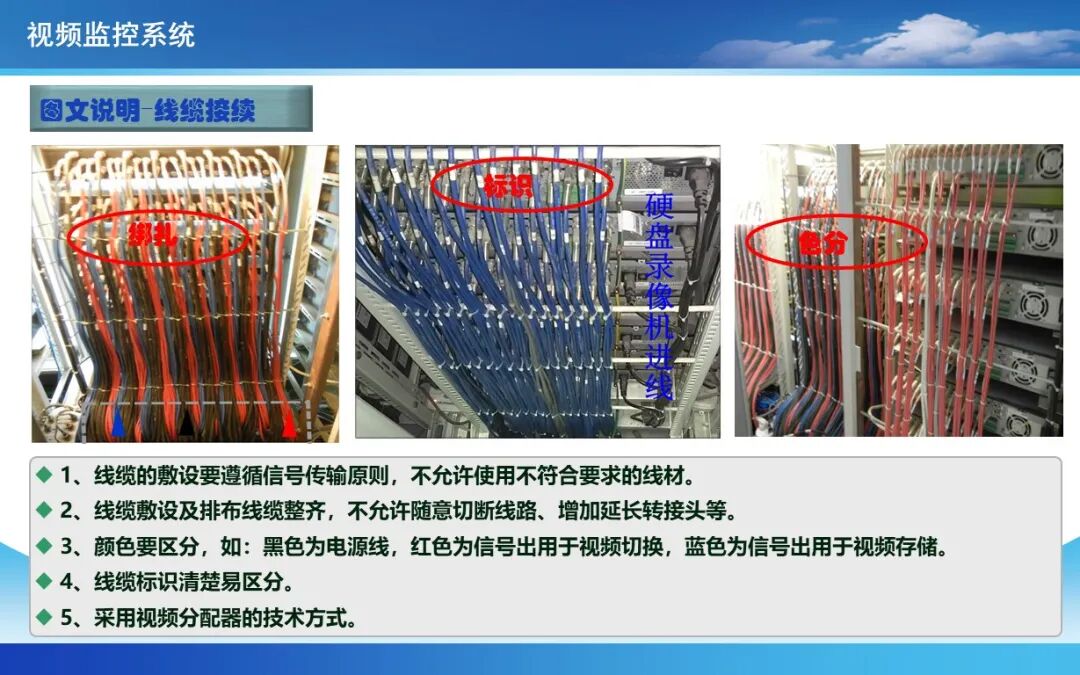

實際案例，圖文講解弱電安防系統施工工藝要求的圖3

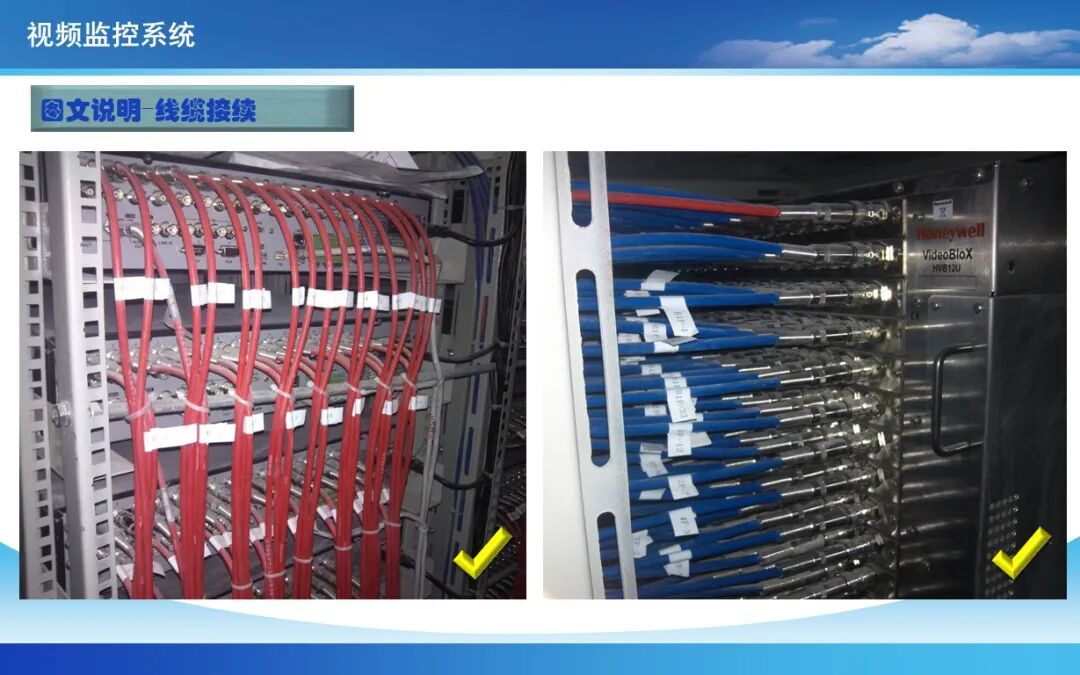

實際案例，圖文講解弱電安防系統施工工藝要求的圖4

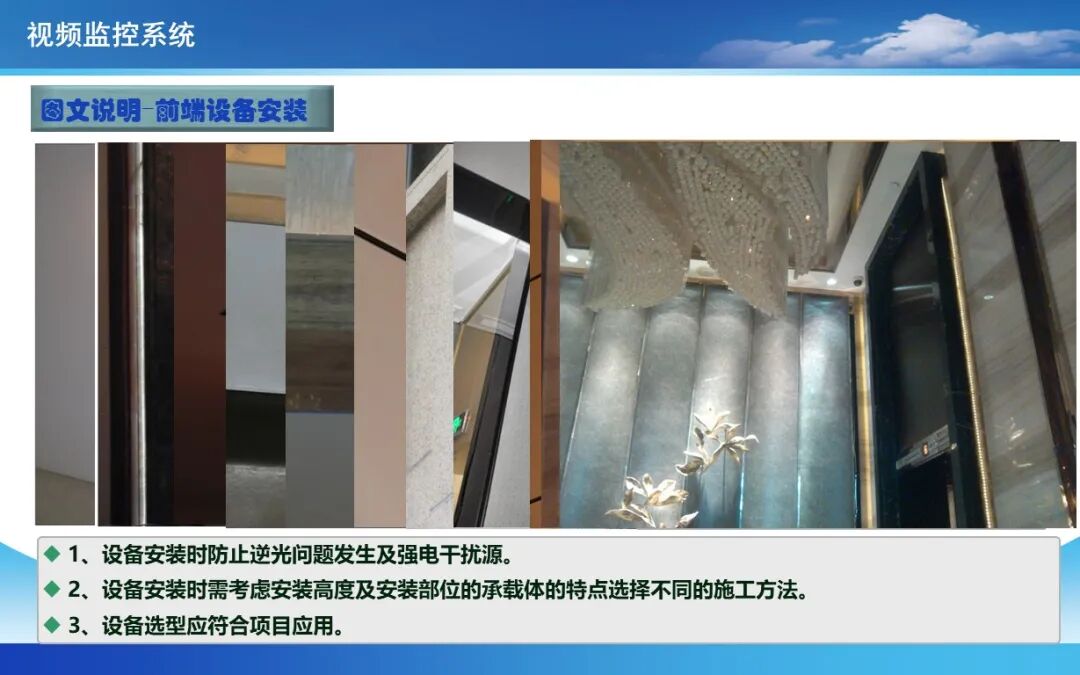

實際案例，圖文講解弱電安防系統施工工藝要求的圖5

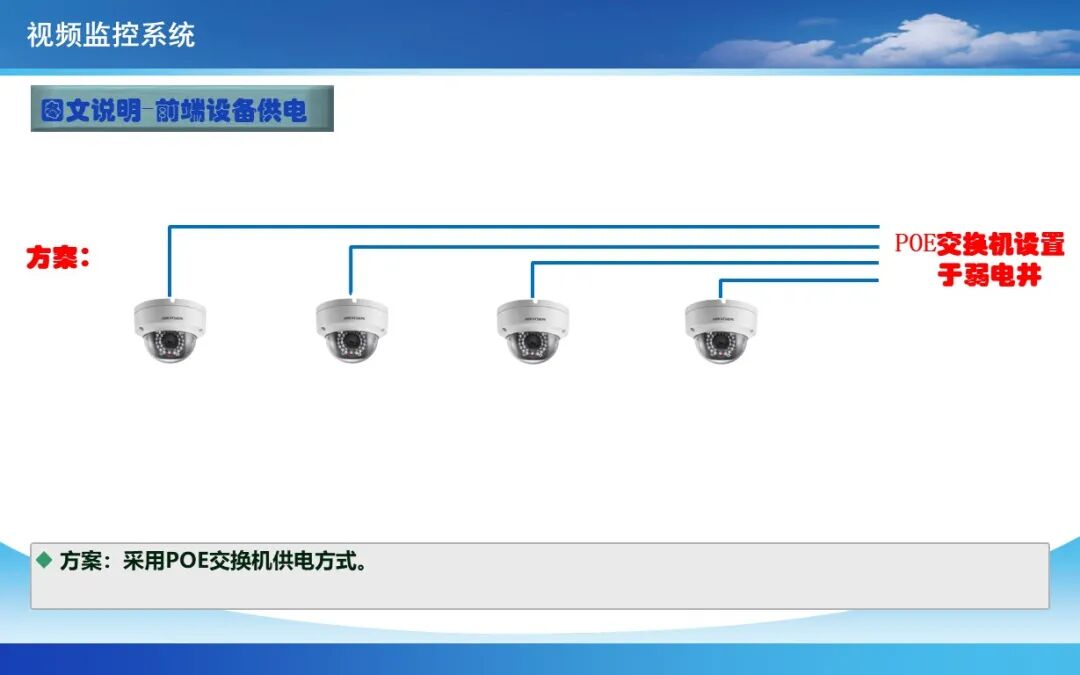

實際案例，圖文講解弱電安防系統施工工藝要求的圖6

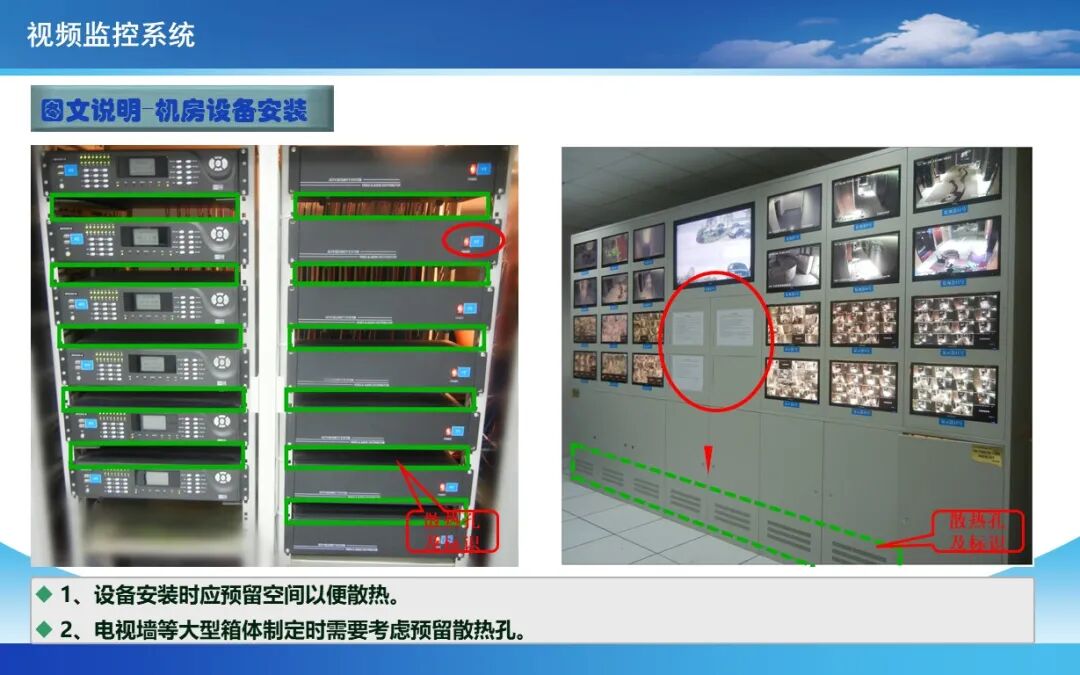

實際案例，圖文講解弱電安防系統施工工藝要求的圖7

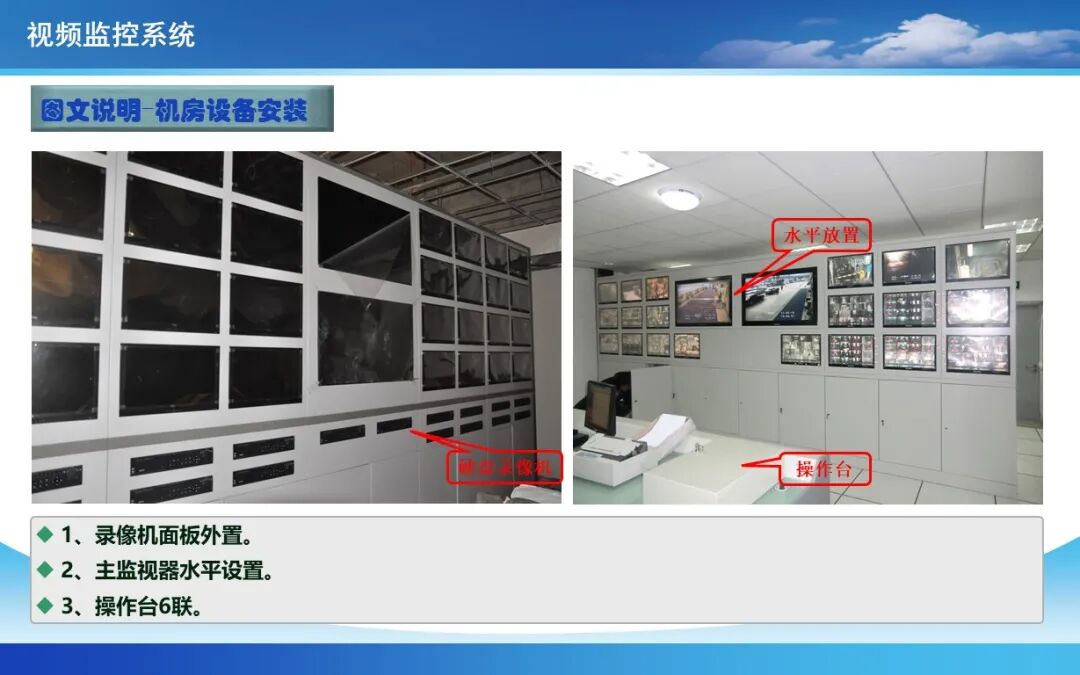

實際案例，圖文講解弱電安防系統施工工藝要求的圖8

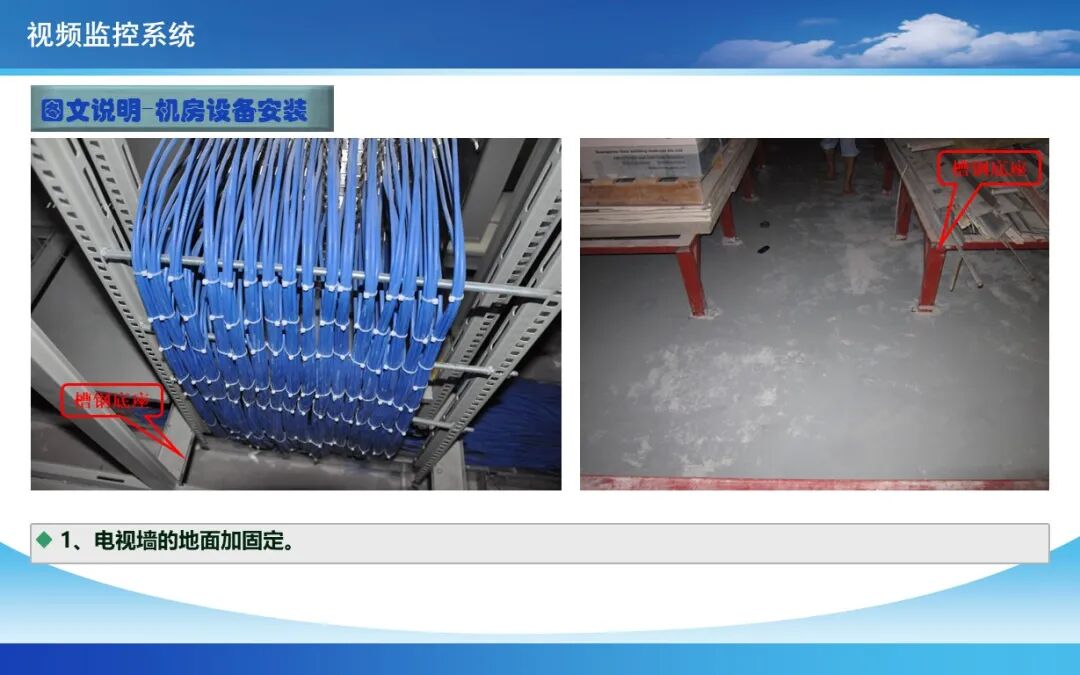

實際案例，圖文講解弱電安防系統施工工藝要求的圖9

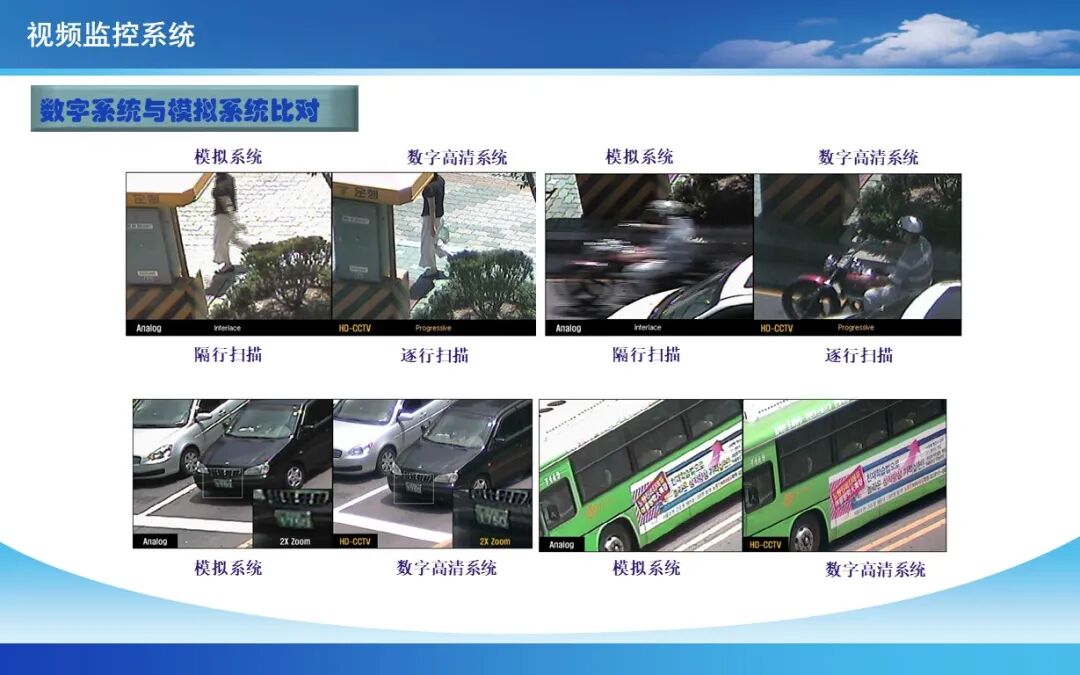

實際案例，圖文講解弱電安防系統施工工藝要求的圖10

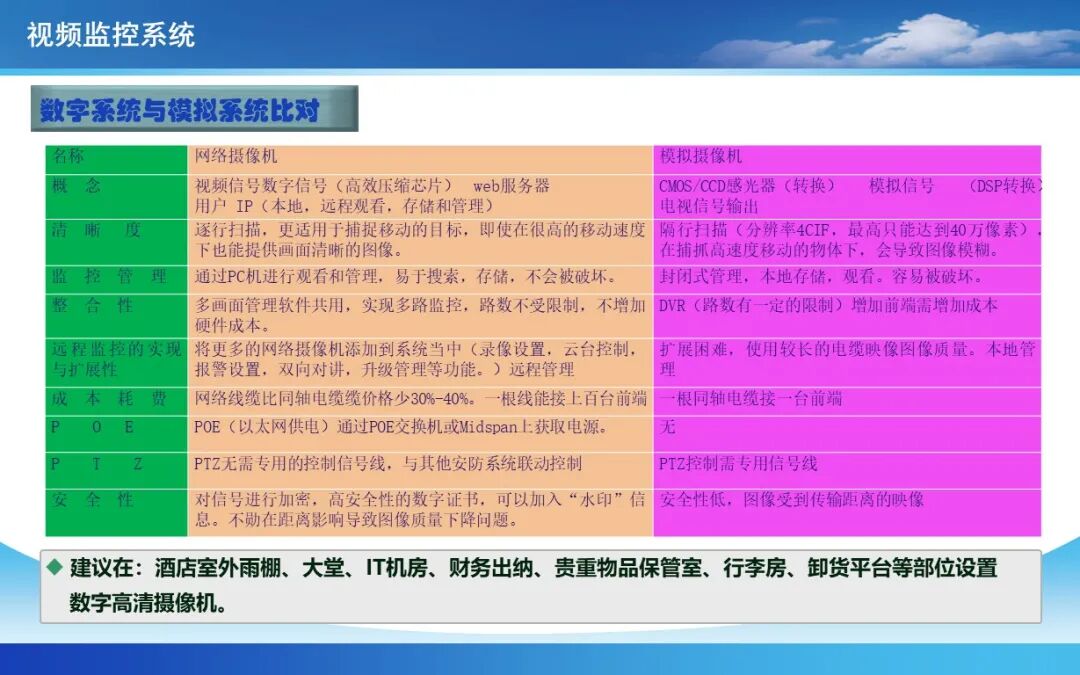

實際案例，圖文講解弱電安防系統施工工藝要求的圖11


防盜報警系統

實際案例，圖文講解弱電安防系統施工工藝要求的圖12

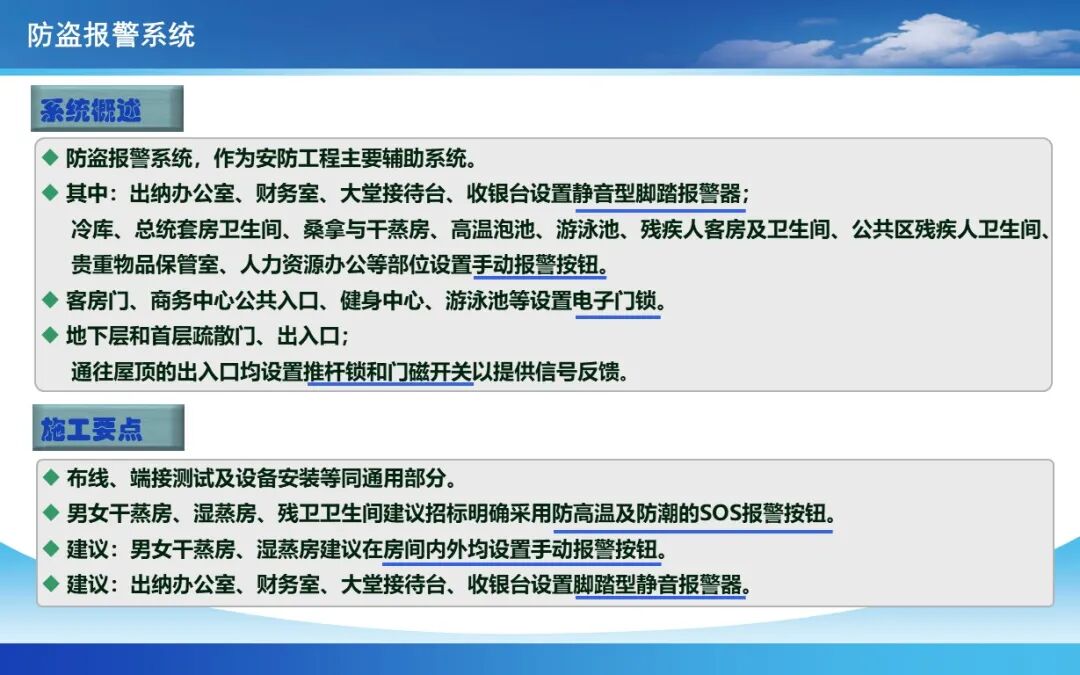

實際案例，圖文講解弱電安防系統施工工藝要求的圖13

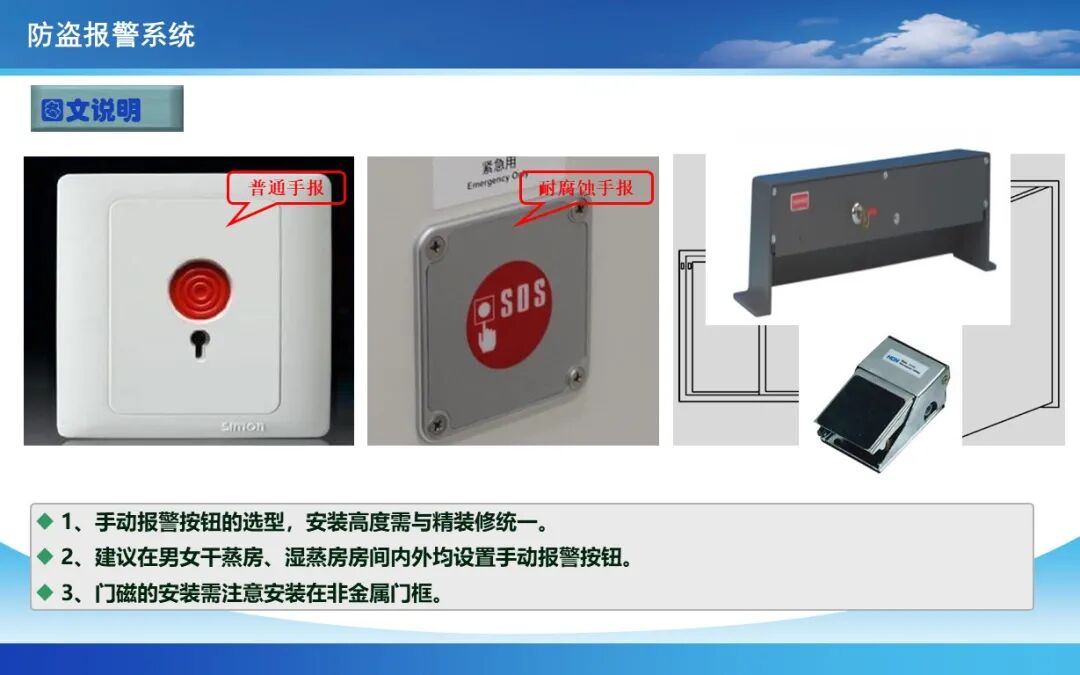

實際案例，圖文講解弱電安防系統施工工藝要求的圖14


門禁系統

實際案例，圖文講解弱電安防系統施工工藝要求的圖15

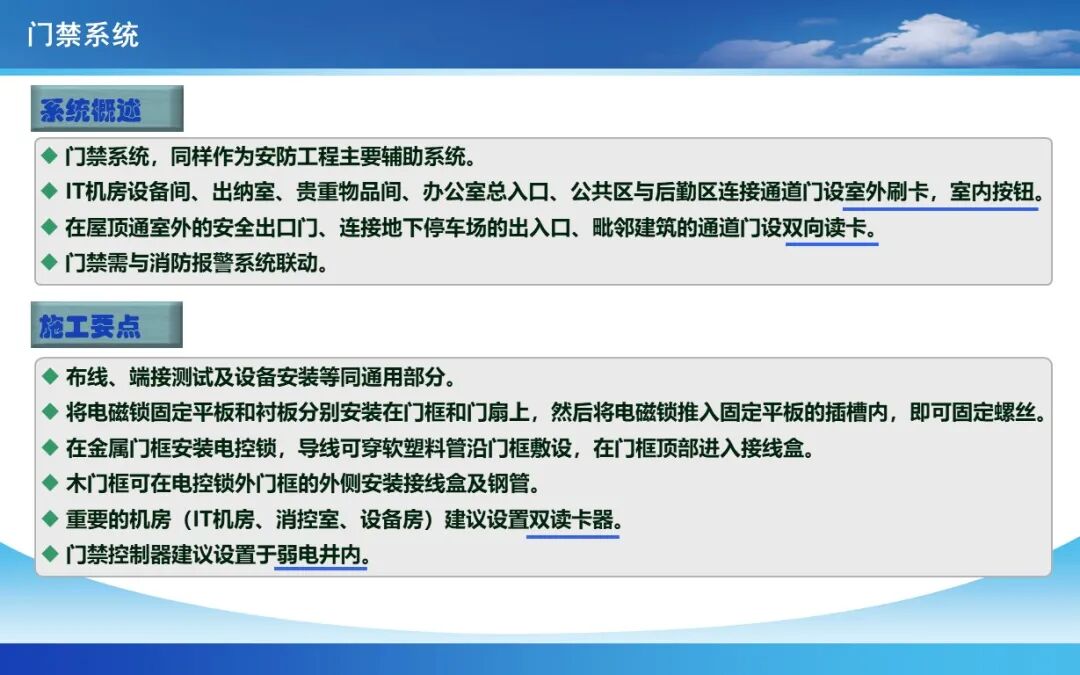

實際案例，圖文講解弱電安防系統施工工藝要求的圖16

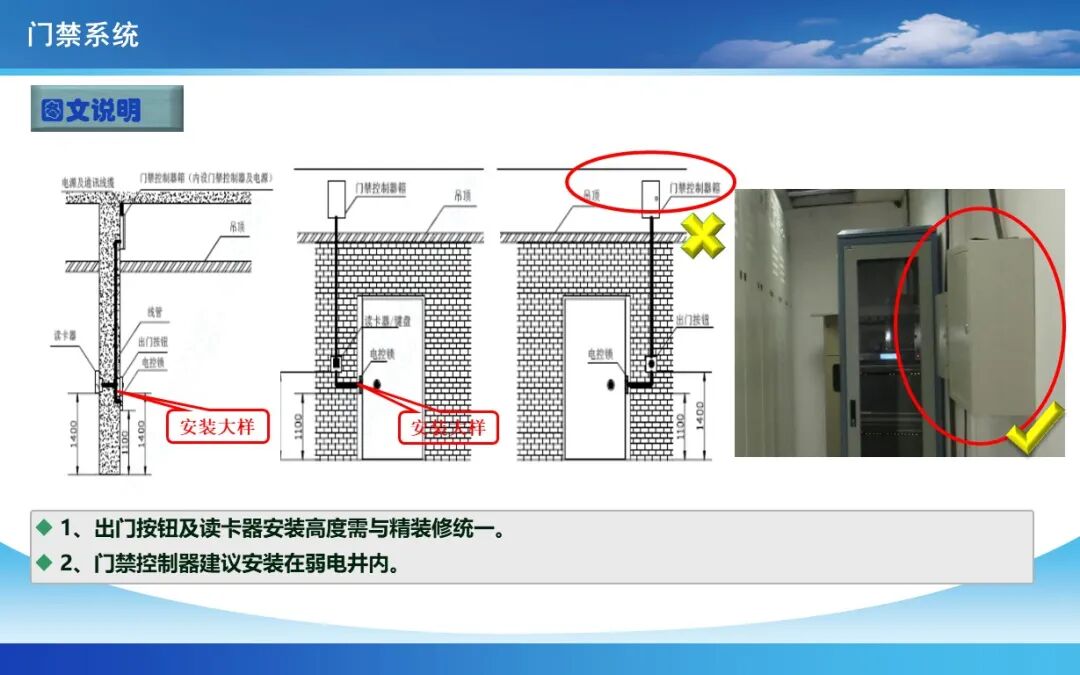

實際案例，圖文講解弱電安防系統施工工藝要求的圖17
