西門子200PLC自由口通訊是什么？看大神分享的干貨！

2021年10月19日 13:55
瀏覽：2538


西門子200 PLC自由口通訊



編程自由口通訊的基本步驟



1

設置通訊參數:如果是集成在本機上基于RS485口，在SMB30中設置(prot0口);如果是采用通訊信號板，則在SMB130中設置(prot1口),這2個地址的設置，僅僅是對應的通訊口的不同，參數是相同的。


2

定義接收信息的控制字節，對于prot0口在SMB87；對于prot1口在SMB187中設置。


3

設置根據接收控制字節、通訊參數的通訊數據。

端口0:

SMB87/SMB88/SMW90/SMW92;

端口1:

SMB188/SMB189/SMW190/SMW192。

(根據協議用戶自由選擇)



4

設置通訊數據總字節數，SMB94/SMB194。（范圍1~255）。


5

設置中斷事件號、開中斷。發送完成中斷及接收完成中斷。


6

啟用發送指令XMT。


7

在發送完成中斷里編寫接收指令RCV；在接收完成中斷里編寫發送指令XMT。

假設：做這樣一個例子，讓西門子200smart plc本機RS485口發送一串字符（siemens）到串口調試軟件的信息接收區，串口調試軟件的發送區發送一串（ni hao！）到200smart plc數據寄存器VB102開始的6個字節中，接收信息啟用起始符、結束符方式。

做這個程序前先定義好一些通訊參數:(按上面的7點內容展開)

  • 定義SMB30: 自由口通訊、頻率9600、無校驗，SMB30=16#09

  • 定義SMB87: 啟用接收信息控制、啟用起始符、結束符,SMB87=16#E0

  • 設置起始符: SMB88=16#3A(自由選取)

  • 設置結束符: SMB89=16#0A(自由選取)

  • 設置中斷事件號: 發送完成中斷事件號9;接收完成中斷事件號23

  • 開中斷

  • 在上述初始化程序中，啟用發送指令，并編寫相應的程序

  • 定義好發送和接收數據的數據儲存地址區


西門子S7-200 PLC專用無線通訊終端

了解詳情點擊下圖

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖1

程序樣例



1

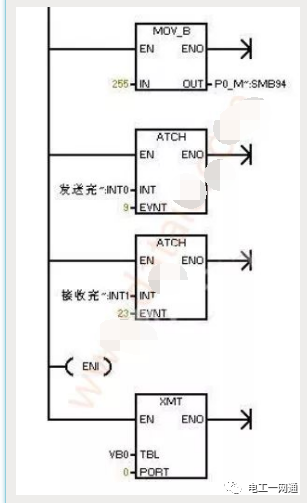

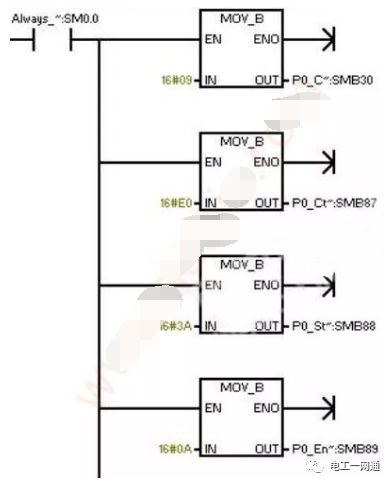

通訊初始化子程序。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖2

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖3



2

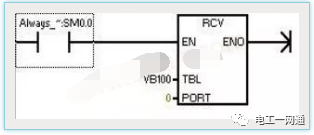

在發送完成中斷中調用接收指令 。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖4

3

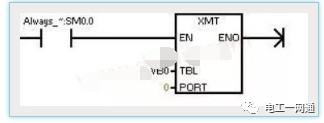

在接收完成中斷中調用發送指令 。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖5

4

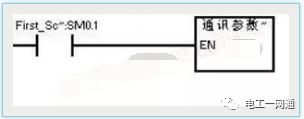

在主程序中調用通訊初始化子程序 。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖6

5

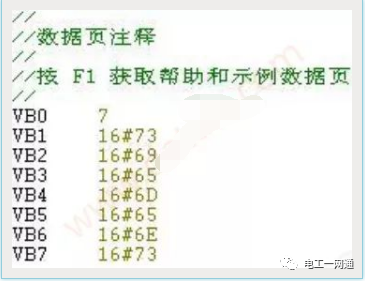

定義發送數據塊數據：

(發送字符siemens: 16#73; 16#69; 16#65; 16#6D; 16#65; 16#6E; 16#73)在數據塊中寫入，其中VB0是發送數據字符的個數不參與通訊。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖7

6

需要注意的一些問題：在“系統塊”中設置“啟動”項“cpu模式”為“RUN”并確定 。


7

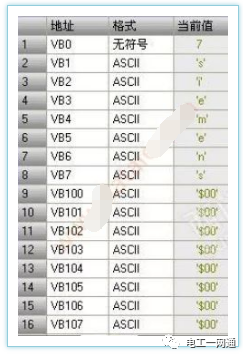

編譯、保存用戶程序，將程序下載到cpu中并運行cpu：創建一個便于觀察的“狀態圖表”：將發送和接收的數據切換到ASCLL顯示模式，并監控。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖8

8

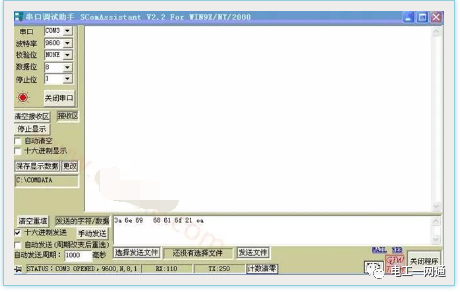

連接通訊電纜，打開串口調試軟件，設置好于PLC通訊SMB30一致的通訊參數，并在數據發送區填寫好等待發送的數據：由起始符開始 ...... 到結束符。

16#3A  16#6E  16#69  空格(占一個字符)  16#68   16#61   16#6F  16#21   16#0A

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖9

9

這時，只要我點擊串口調試軟件發送區的“手動發送”按鈕，軟件的接收區如果通訊正常就會顯示“Siemens”的字符 。



10

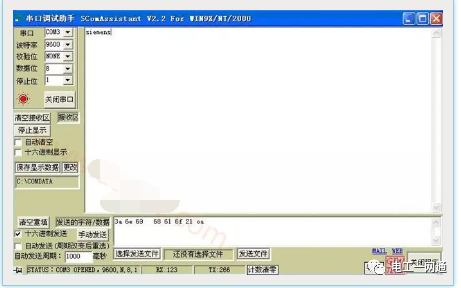

觀察串口調試軟件的接收區回傳回來的siemens字符 。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖10

11

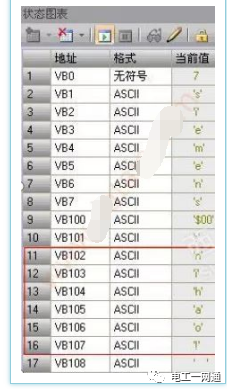

回過來觀察PLC“狀態圖表”中的顯示部分內容 。

西門子200PLC自由口通訊是什么？看大神分享的干貨！的圖11

  一個簡單的數據發送和接收程序編寫、調試已經完成。其他復雜的通訊都是基于這種模式編寫的。無非就是教案或者數據格式等不一樣。
