1.范圍

本規范規定了35kV及以下接地變和消弧線圈現場驗收的項目和標準。

本規范適用于110kV及以上變電工程的接地變和消弧線圈竣工驗收。35kV及以下變電工程同類設備可參照執行。

2.安裝部分

2.1接地變

參照《油浸式變壓器、電抗器現場驗收規范》以及《干式電抗器、變壓器現場驗收規范》中的相關規定。

2.2油浸式消弧線圈

2.2.1  應垂直地安裝在水平的基礎上。

2.2.2  瓷套：無破損、裂痕、掉釉現象。外表清潔，無積污。

2.2.3  銘牌、標志牌完備齊全。

2.2.4  各部分密封良好，無滲漏，螺絲緊固。

2.2.5  接地可靠，標志清晰，規格應滿足設計的要求。

2.2.6  儲油柜油標完好，無外滲油漬。

2.2.7  吸濕器、排氣管、注油管等暢通，完好無損；硅膠干燥，油杯中油質清潔，油量正常。

2.2.8  本體及附件各部閥門開閉靈活，指示正確。

2.2.9  壓力釋放閥安裝方向應正確，清潔、無銹蝕、油垢。

2.2.10引線連接可靠、各接觸面應涂有電力復合脂。引線松緊適當，無明顯過緊過松現象。

2.2.11油漆應均勻完好，相色漆正確。

2.3  干式消弧線圈

  2.3.1  應垂直地安裝在水平的基礎上。

2.3.2  外絕緣表面清潔無裂縫、傷痕、霉變。

2.3.3  壓釘緊固，防松螺母緊鎖。

2.3.4  鐵芯外表平整無翹片，表面清潔，無污垢、雜物。

2.3.5   引線連接可靠、各接觸面應涂有電力復合脂。引線松緊適當，無明顯過緊過松現象。

2.3.6  接地：接地可靠，標志清晰，規格應滿足設計的要求。

2.3.7   油漆應均勻完好，相色漆正確。

2.4  有載分接開關

2.4.1傳動機構中的操作機構、電動機、傳動齒輪和杠桿應固定牢靠，連接位置正確，且操作靈活，無卡阻現象；

2.4.2傳動機構的磨擦部分涂有適合當?shù)貧夂驐l件的潤滑脂；

2.4.3遠方操作、就地操作、電氣閉鎖動作正確可靠。

2.5  阻尼電阻箱（調匝式、調容式）

2.5.1端子箱內二次接線完整，標志清晰；

2.5.2內部無污垢，所有連接螺絲連接可靠；

2.5.3散熱風扇啟動停止及運轉正常，風向正確。

2.6   調容柜（調容式）

2.6.1內部無污垢，所有連接螺絲連接可靠；

2.6.2端子箱內二次接線完整，標志清晰；

2.6.3真空接觸器主觸點動作良好，輔助節點動作良好。

2.7 濾波控制箱（相控式）

2.7.1端子箱內二次接線完整，標志清晰；

2.7.2內部無污垢，所有連接螺絲連接可靠；

2.7.3散熱風扇啟動停止及運轉正常，風向正確。

3.試驗部分

3.1 接地變

參照《油浸式變壓器、電抗器現場驗收規范》以及《干式電抗器、變壓器現場驗收規范》中的相關規定。

3.2油浸式消弧線圈

3.2.1測量繞組連同套管的直流電阻（包括各個短路繞組、濾波繞組、助磁繞組、二次繞組）

a) 實測值與出廠值的變化規律應一致；

b) 與同溫下產品出廠值比較相應變化不應大于2%。

3.2.2測量繞組連同套管的絕緣電阻，測量值不低于出廠試驗值的70% (參照Q/GDW-11-125-2008)中的相關規定進行）

3.2.3測量繞組連同套管的介質損耗角正切值 tanδ(參照Q/GDW-11-125-2008)中的相關規定進行）

3.2.4測量繞組連同套管的直流泄漏電流(參照Q/GDW-11-125-2008)中的相關規定進行）

3.2.5交流耐壓試驗，試驗電壓值按照出廠試驗電壓80%進行。

3.2.6測量與鐵心絕緣的各緊固件的絕緣電阻

3.2.7絕緣油試驗

3.2.8非純瓷套管試驗

3.2.9非電量保護裝置校驗

3.2.10保護及控制回路絕緣電阻測試

備注：對35kV以下電壓等級的消弧線圈只進行3.2.1、3.2.2、3.2.5、3.2.6、3.2.7、3.2.9、3.2.10項目。

3.3 干式消弧線圈

3.3.1測量繞組連同套管的直流電阻（包括各個短路繞組、濾波繞組、助磁繞組、二次繞組）

a) 實測值與出廠值的變化規律應一致；

b) 與同溫下產品出廠值比較相應變化不應大于2%。

3.3.2測量繞組連同套管的絕緣電阻，測量值不低于出廠試驗值的70% (參照Q/GDW-11-125-2008)中的相關規定進行）

3.3.3交流耐壓試驗，試驗電壓值按照出廠試驗電壓80%進行。

3.3.4測量與鐵心絕緣的各緊固件的絕緣電阻。

3.4測量阻尼電阻箱的直流電阻（調匝式、調容式消弧線圈）

阻尼電阻值符合出廠規定，變化率與標稱值相比不超過5％。

3.5測量濾波控制箱的濾波電容的電容值，絕緣電阻；濾波電抗的電抗值、絕緣電阻（相控式）：電容值和標稱值誤差小于3%，電容無泄露；濾波電抗和標稱值誤差小于2%。

3.6調容柜的電容值、絕緣電阻；真空接觸器的動作開合（調容式消弧線圈）：電容值和標稱值誤差小于3%。

3.7控制器動作試驗，整體傳動試驗。

4.竣工資料

消弧線圈（含接地變）竣工應提供以下資料，所提供的資料應完整無缺，符合驗收規范、技術合同等要求。

a）消弧線圈（含接地變）訂貨技術合同（或技術協議）；

b）消弧線圈（含接地變）安裝使用說明書、合格證；

c）出廠試驗報告；

e）現場安裝報告、試驗報告；

f）變更設計的技術文件、竣工圖、備品備件移交清單、專用工器具移交清單。

現場驗收記錄按附錄A執行。

附錄A

（規范性附錄）

消弧線圈（含接地變）現場驗收記錄卡

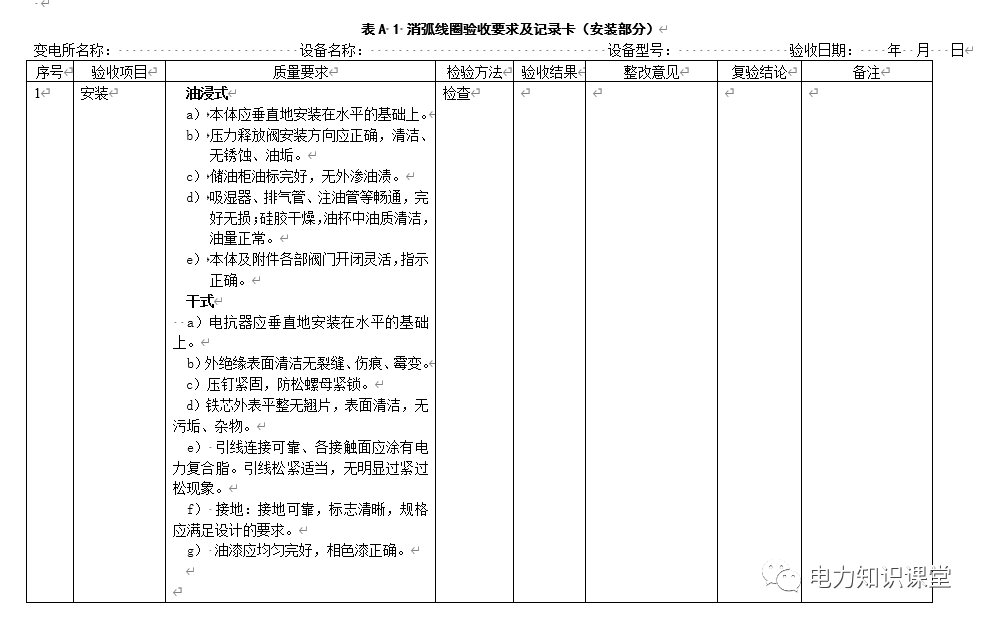

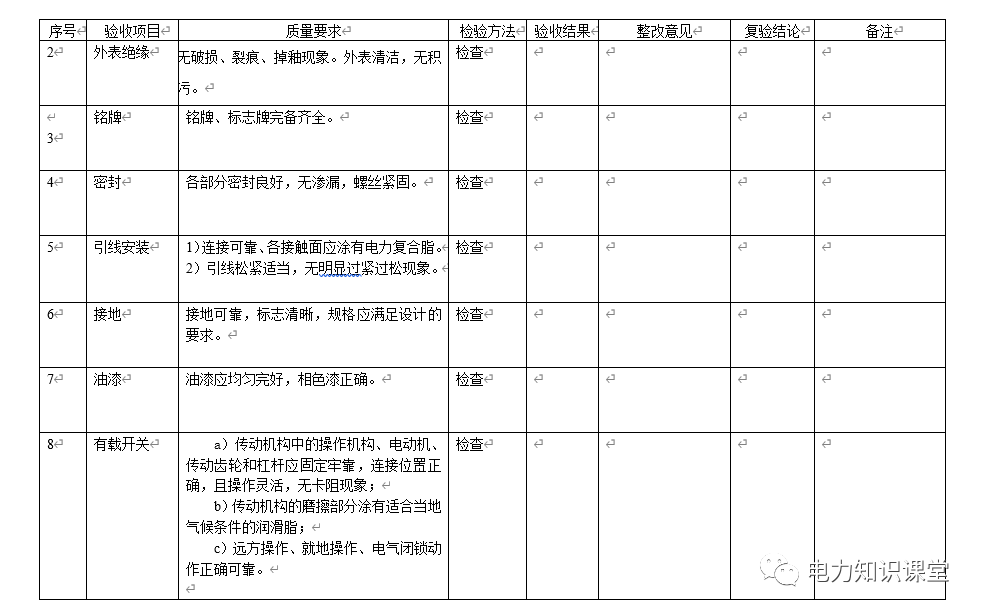

表A1 消弧線圈驗收要求及記錄卡（安裝部分）

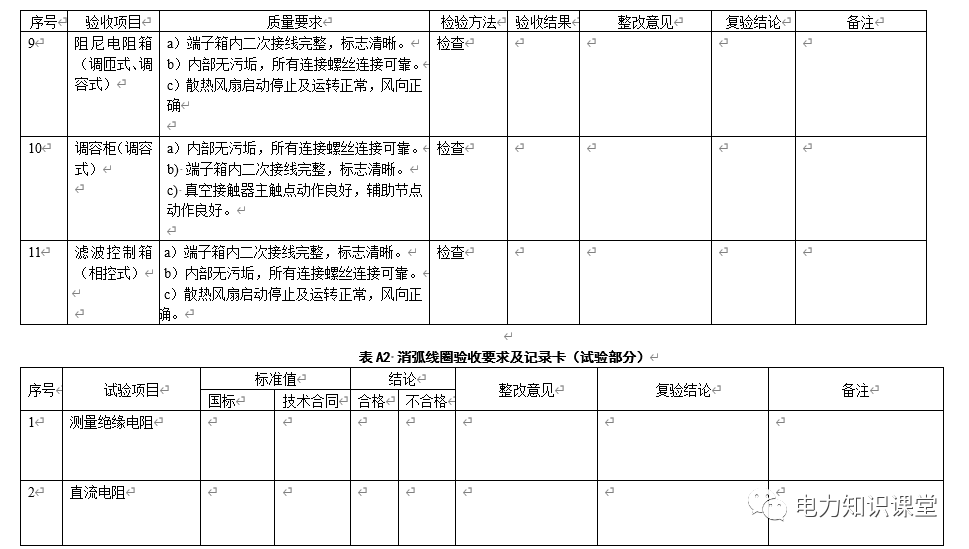

表A2 消弧線圈驗收要求及記錄卡（試驗部分）
